采样率8kHz～96kHz单端输入ADC芯片CJC1808

音频模/数转换器是一种用于将模拟音频信号转换成数字信号的设备，可以提供高质量的音频转换功能；被广泛应用于录音室、数字音频处理、混音、模拟音频处理等应用中；是当今数字音频处理中不可或缺的一部分。

ADC芯片可以提供宽频带的模拟输入，能够提供良好的噪声抑制功能；可以提供高质量的信号转换，从而抑制外界干扰还可以提供自动增益控制功能，可以实现对输入信号进行自动增益控制，以确保音频信号的质量。

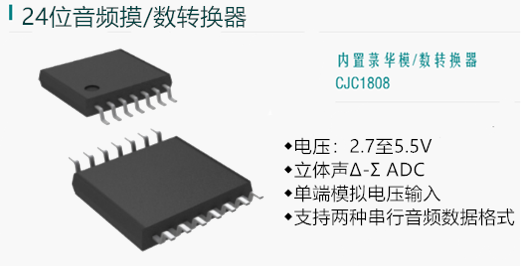

由工采网代理的CJC1808是一款高性能、低成本、单芯片24位立体声模数转换器，采用单端模拟电压输入；其工作电压范围：2.7V～3.6V；兼容PCM1808，采用非常先进的CMOS工艺封装形式封装：TSSOP14；具有单端输入的96dB的信噪比；

集成了64倍过采样率Δ-Σ调制器包括数字梳状滤波器、数字高通滤波器；支持采样率96kHz分辨率为24bit；支持串行音频接口中的主、从模式和两种数据格式。

特性：

◆立体声Δ-Σ ADC

◆单片数字滤波器

◆单端输入

◆数字高通滤波器，以消除直流偏移量

◆S/（N+D）：48 kHz时为87dB@3.3V

◆DR: 101dB@3.3V for 48kHz

◆99dB@3.3V for 96kHz

◆S/N: 101dB@3.3V for 48kHz

◆S/N: 101dB@3.3V for 48kHz

◆采样率： 8kHz ～ 96kHz

◆系统时钟：256fs/384fs/512fs

◆CMOS输入级别

◆主从模式

◆音频接口：左向证明，24位/I2S，24位

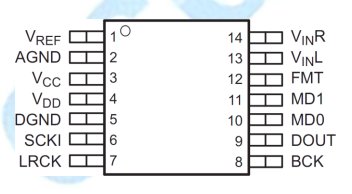

引脚布局：

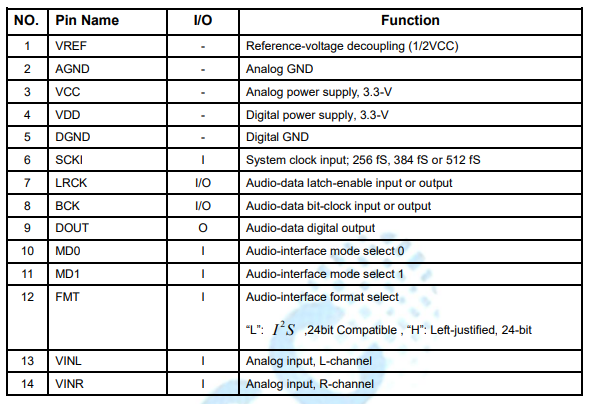

引脚描述：
