MODBUS协议详解及使用全攻略 （覆盖工业自动化、能源监控、智能楼宇等应用场景）

一、MODBUS协议基础

1. MODBUS简介
   定位：应用层主从式通信协议（OSI L7），基于串行（RS-232/485）或以太网（TCP/IP）。

核心特点：

简单易用：协议格式简洁，适合资源受限设备。

开放免费：无授权费用，广泛支持。

主从架构：一个主站（Master）轮询多个从站（Slave）。

版本类型：

MODBUS RTU：二进制格式，基于RS-485（常用）。

MODBUS ASCII：ASCII字符格式（较少使用）。

MODBUS TCP：基于以太网（IP地址+端口502）。

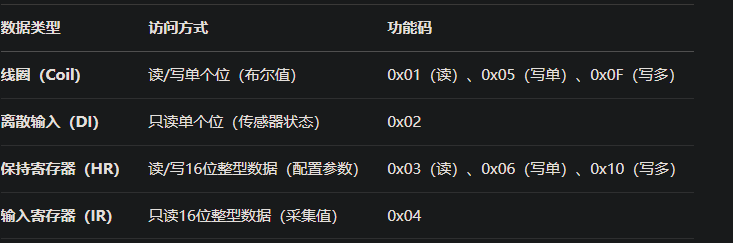

2. 数据模型


3. 协议帧格式
   MODBUS RTU帧：

plaintext
| 地址（1B） | 功能码（1B） | 数据（N B） | CRC（2B） |
CRC校验：16位循环冗余校验（多项式0x8005）。

MODBUS TCP帧：

plaintext
| 事务ID（2B） | 协议标识（0x0000） | 长度（2B） | 地址（1B） | 功能码（1B） | 数据（N B） |
事务ID：用于匹配请求与响应。

二、MODBUS通信配置

1. 硬件连接
   RS-485网络：

主站：USB转RS-485适配器（如FTDI FT232）。

从站：支持MODBUS RTU的设备（如PLC、传感器）。

布线要点：

使用双绞线，A/B线加终端电阻（120Ω）。

避免星型拓扑，推荐总线型或菊花链。

以太网网络：

主站：PC/嵌入式设备通过网口连接。

从站：支持MODBUS TCP的设备（如智能电表）。

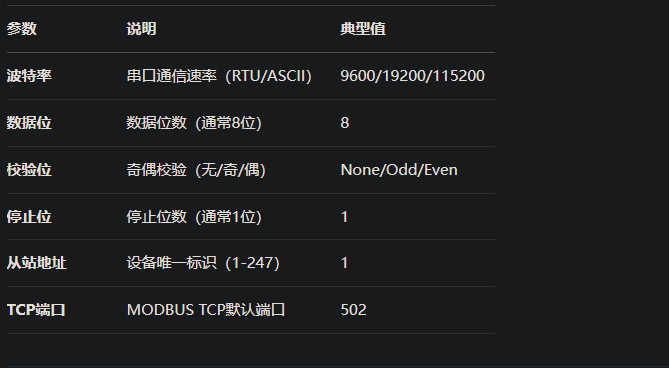

2. 参数配置


三、MODBUS功能码详解

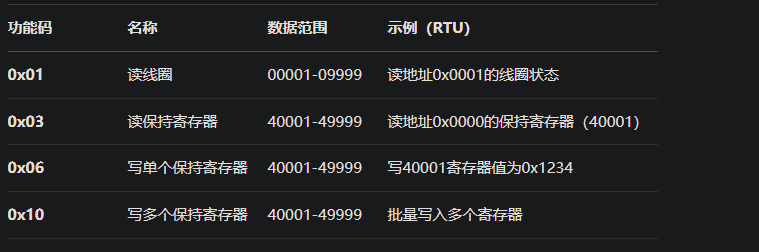

1. 常用功能码


2. 请求与响应示例
   ① 读保持寄存器（功能码0x03）

主站请求：

plaintext
地址: 0x01
功能码: 0x03
起始地址: 0x0000 (40001)
寄存器数量: 0x0002
CRC: 0xC40B
完整帧: 01 03 00 00 00 02 C4 0B

从站响应：

plaintext
地址: 0x01
功能码: 0x03
数据长度: 0x04
数据: 0x1234 0x5678
CRC: 0xABCD
完整帧: 01 03 04 12 34 56 78 AB CD

② 写单个线圈（功能码0x05）

主站请求：

plaintext
地址: 0x01
功能码: 0x05
线圈地址: 0x0001 (00002)
值: 0xFF00 (ON)
CRC: 0x8C3A
完整帧: 01 05 00 01 FF 00 8C 3A

从站响应：

p

laintext
地址: 0x01
功能码: 0x05
线圈地址: 0x0001
值: 0xFF00
CRC: 0x8C3A
完整帧: 01 05 00 01 FF 00 8C 3A

四、代码实现（基于STM32 + FreeMODBUS）

1. FreeMODBUS从站配置
   c

// 初始化Modbus从站（RTU）
#include "mb.h"
#include "mbrtu.h"

#define SLAVE_ADDR  0x01  // 从站地址
#define PORT_NUM    1     // 串口号（USART1）

int main() {
    eMBInit(MB_RTU, SLAVE_ADDR, PORT_NUM, 9600, MB_PAR_NONE);
    eMBEnable();
    while (1) {
        eMBPoll();  // 处理Modbus请求
    }
}

// 回调函数：处理保持寄存器读写
eMBErrorCode eMBRegHoldingCB(UCHAR *pucRegBuffer, USHORT usAddress,
                            USHORT usNRegs, eMBRegisterMode eMode) {
    if (eMode == MB_REG_READ) {
        // 读取保持寄存器（示例：返回固定值）
        for (int i = 0; i < usNRegs; i++) {
            pucRegBuffer[i*2] = 0x12;
            pucRegBuffer[i*2+1] = 0x34;
        }
    } else if (eMode == MB_REG_WRITE) {
        // 写入保持寄存器（示例：存储数据）
        memcpy(&hr_registers[usAddress], pucRegBuffer, usNRegs * 2);
    }
    return MB_ENOERR;
}

2. MODBUS TCP主站（Python示例）
   python

from pymodbus.client import ModbusTcpClient

client = ModbusTcpClient('192.168.1.100', port=502)
client.connect()

读取保持寄存器（地址40001，长度2）

response = client.read_holding_registers(0, 2, unit=0x01)
if not response.isError():
    print("Registers:", response.registers)
else:
    print("Error:", response)

写入单个寄存器（地址40001，值0x1234）

client.write_register(0, 0x1234, unit=0x01)

client.close()

五、调试与故障排查

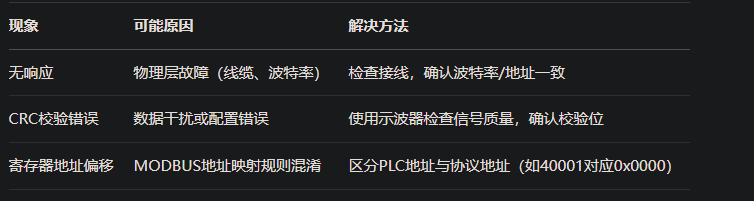

1. 常见问题


2. 调试工具
   MODBUS Poll/Master（Windows工具）：模拟主站发送请求。

MODBUS Slave（从站模拟器）：测试主站功能。

Wireshark + MODBUS插件：抓包分析MODBUS TCP通信。

USB转RS-485适配器：配合串口助手调试RTU帧。

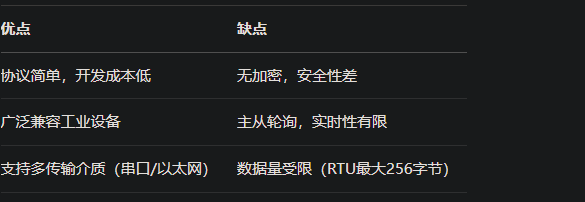

六、MODBUS的优缺点

七、学习资源与工具推荐

协议标准：《MODBUS Application Protocol Specification》

开发库：

FreeMODBUS（C语言，嵌入式从站）。

pymodbus（Python主/从站）。

ModbusTool（Java跨平台工具）。

硬件工具：

USR-TCP232（MODBUS TCP转RTU网关）。

ADI Trinamic TMCM-1276（集成MODBUS的步进驱动模块）。

总结

MODBUS以其简洁性和高兼容性，成为工业通信领域的“通用语言”。在嵌入式开发中，通过FreeMODBUS等库可快速实现从站功能；在高级应用中，结合TCP/IP扩展其适用场景。调试时需重点排查物理层问题（如RS-485接线），并注意地址映射规则。对于高安全性或实时性需求，可考虑结合加密模块或升级为MODBUS over TLS等变种协议
