以下是对基于ESP32-S3-Touch-LCD-1.85C-BOX的智能音箱开源代码的详细技术解析（以典型开源项目为例，如ESP-ADF框架下的智能音箱方案）。我将从硬件架构、软件框架到核心代码实现进行分层说明：

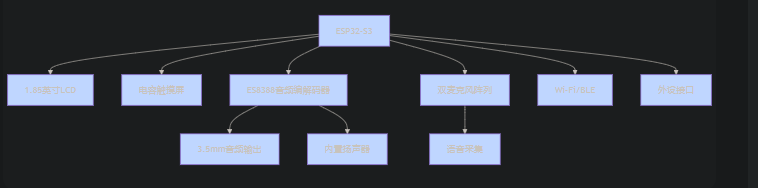

一、硬件系统架构
图表
在这里插入图片描述

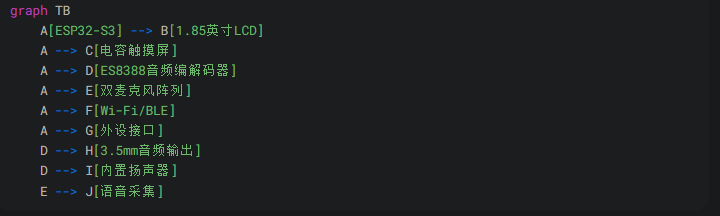

代码
在这里插入图片描述

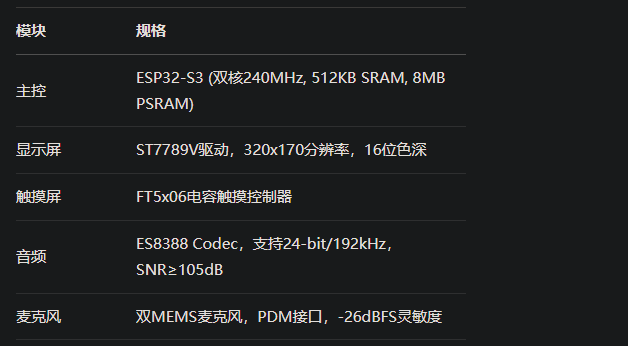

关键硬件参数

在这里插入图片描述

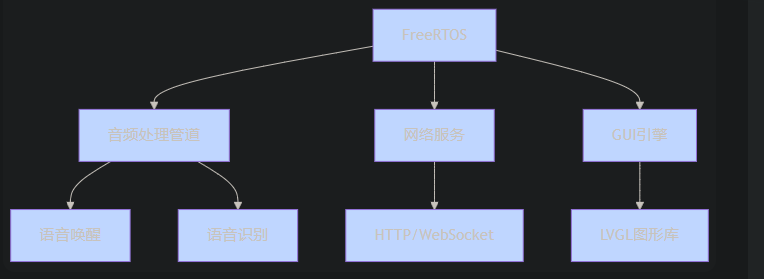

二、软件架构设计

图表
在这里插入图片描述

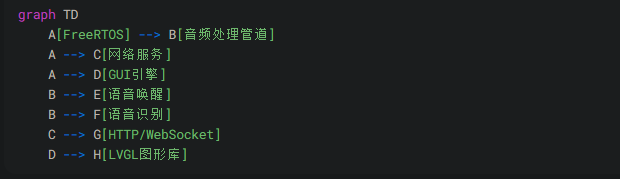

代码
在这里插入图片描述

代码仓库典型结构
bash
├── components
│ ├── audio_pipeline # 音频流处理
│ ├── es8388_driver # 音频编解码驱动
│ ├── lvgl_ui # 图形界面
│ └── voice_engine # 语音识别引擎
├── main
│ ├── app_main.c # 主程序入口
│ ├── system_config.c # 硬件配置
│ └── ui_controller.c # 界面逻辑
└── platforms
└── esp32s3 # 平台特定驱动

三、核心代码解析

硬件初始化（system_config.c）
c

// 初始化I2S总线（音频传输）
i2s_config_t i2s_config = {
    .mode = I2S_MODE_MASTER | I2S_MODE_TX | I2S_MODE_RX,
    .sample_rate = 48000,
    .bits_per_sample = I2S_BITS_PER_SAMPLE_24BIT,
    .channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT,
    .communication_format = I2S_COMM_FORMAT_STAND_I2S,
    .dma_buf_count = 6,
    .dma_buf_len = 512
};
i2s_driver_install(I2S_NUM_0, &i2s_config, 0, NULL);

// 配置ES8388音频编解码器
es8388_config_t es8388_cfg = ES8388_DEFAULT_CONFIG();
es8388_cfg.i2c_port = I2C_NUM_0;
es8388_codec_init(&es8388_cfg);

// 初始化触摸屏（FT5x06）
ft5x06_config_t touch_cfg = {
    .i2c_port = I2C_NUM_1,
    .sda_pin = GPIO_NUM_12,
    .scl_pin = GPIO_NUM_11,
    .int_pin = GPIO_NUM_10
};
ft5x06_init(&touch_cfg);

音频处理管道（audio_pipeline.c）
c

// 创建音频处理流水线
audio_pipeline_handle_t pipeline;
audio_pipeline_cfg_t pipeline_cfg = AUDIO_PIPELINE_CFG_DEFAULT();
audio_pipeline_init(&pipeline_cfg);

// 添加处理单元
audio_element_handle_t mic_el, vad_el, asr_el;
audio_element_info_t mic_info = {
    .type = AUDIO_ELEMENT_TYPE_PERIPH,
    .tag = "mic",
    .uri = "i2s://stream?type=input"
};
audio_pipeline_register(pipeline, mic_el = audio_element_init(&mic_info), 0);

// 语音活动检测（VAD）配置
vad_config_t vad_cfg = {
    .mode = VAD_MODE_AGGRESSIVE,
    .sample_rate = 16000,
    .frame_ms = 30
};
audio_pipeline_register(pipeline, vad_el = vad_element_init(&vad_cfg), 1);

// 语音识别服务连接
asr_config_t asr_cfg = {
    .type = ASR_SERVICE_BAIDU, // 可替换为阿里云/讯飞
    .auth_key = "YOUR_API_KEY",
    .lang = ASR_LANG_CN
};
audio_pipeline_register(pipeline, asr_el = asr_element_init(&asr_cfg), 2);

// 链接各处理单元
audio_pipeline_link(pipeline, (const char*[]){"mic", "vad", "asr"}, 3);

图形界面实现（lvgl_ui.c）
c

// LVGL显示初始化
static lv_disp_buf_t disp_buf;
lv_color_t buf1[LV_HOR_RES_MAX * 20];
lv_disp_buf_init(&disp_buf, buf1, NULL, LV_HOR_RES_MAX * 20);

lv_disp_drv_t disp_drv;
lv_disp_drv_init(&disp_drv);
disp_drv.flush_cb = st7789_flush; // 绑定屏幕驱动
disp_drv.buffer = &disp_buf;
lv_disp_drv_register(&disp_drv);

// 创建主界面
lv_obj_t* main_scr = lv_cont_create(NULL, NULL);
lv_scr_load(main_scr);

// 音量控制滑块
lv_obj_t* slider = lv_slider_create(main_scr, NULL);
lv_slider_set_range(slider, 0, 100);
lv_obj_align(slider, NULL, LV_ALIGN_IN_BOTTOM_MID, 0, -20);

// 触摸事件回调
static void touch_event_cb(lv_obj_t* obj, lv_event_t event) {
    if(event == LV_EVENT_VALUE_CHANGED) {
        int vol = lv_slider_get_value(obj);
        es8388_set_volume(vol);
    }
}
lv_obj_set_event_cb(slider, touch_event_cb);

网络服务集成（wifi_controller.c）
c


```c
// Wi-Fi连接管理
void wifi_event_handler(void* arg, esp_event_base_t event_base,
                       int32_t event_id, void* event_data) {
    if(event_id == WIFI_EVENT_STA_START) {
        esp_wifi_connect();
    } else if(event_id == IP_EVENT_STA_GOT_IP) {
        xEventGroupSetBits(net_event_group, NET_CONNECTED_BIT);
    }
}

// 启动网络服务
void start_network_service() {
    esp_netif_init();
    esp_event_loop_create_default();
    esp_netif_create_default_wifi_sta();

    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    esp_wifi_init(&cfg);

    wifi_config_t wifi_config = {
        .sta = {
            .ssid = CONFIG_WIFI_SSID,
            .password = CONFIG_WIFI_PASSWORD
        }
    };
    esp_wifi_set_mode(WIFI_MODE_STA);
    esp_wifi_set_config(ESP_IF_WIFI_STA, &wifi_config);
    esp_wifi_start();
}

// 创建HTTP服务器（用于OTA更新）
httpd_handle_t server = NULL;
httpd_config_t config = HTTPD_DEFAULT_CONFIG();
httpd_start(&server, &config);

// 注册OTA处理端点
httpd_uri_t ota_uri = {
    .uri = "/update",
    .method = HTTP_POST,
    .handler = ota_update_handler,
    .user_ctx = NULL
};
httpd_register_uri_handler(server, &ota_uri);


## 四、关键工作机制

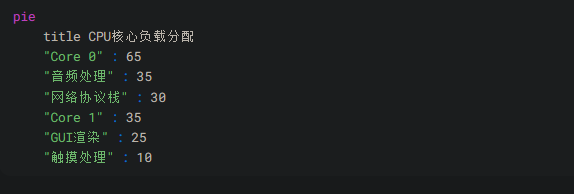

1. 双核任务分配
2. 图表
![图表](https://i-blog.csdnimg.cn/direct/db683841b9124872bc1f7e79a91cc70b.png)

代码
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/ae1f40dee678421d83f125a09453a6aa.png)

2. 内存管理策略
内存区域	用途	大小
Internal SRAM	系统核心数据	512KB
PSRAM	音频缓冲区/GUI帧缓存	4MB
Flash	固件存储	16MB
3. 低功耗模式实现
c

```c
// 进入睡眠模式
void enter_sleep_mode() {
    esp_pm_config_t pm_config = {
        .max_freq_mhz = 80,  // 降频至80MHz
        .min_freq_mhz = 10,
        .light_sleep_enable = true
    };
    esp_pm_configure(&pm_config);

    // 关闭外设电源
    gpio_set_direction(LCD_BL_GPIO, GPIO_MODE_OUTPUT);
    gpio_set_level(LCD_BL_GPIO, 0);
    i2s_stop(I2S_NUM_0);
}

五、开发注意事项

实时性优化：

音频处理任务优先级设为最高（≥5）

使用DMA双缓冲减少I2S传输延迟

i2s_config.dma_desc_num = 8;
i2s_config.dma_frame_num = 512;

内存泄漏检测：

bash

# 启用内存调试
idf.py menuconfig -> Component config -> Memory debugging
多任务同步：

// 使用FreeRTOS队列传递语音识别结果
xQueueSend(asr_result_queue, &result, portMAX_DELAY);
OTA安全加固：

python

# 签名验证流程
if not esp_secure_boot_verify_signature(fw_data):
    abort_ota()

该代码架构体现了典型的物联网设备开发模式，结合了实时音频处理、网络服务、图形界面三大核心模块。开发者可根据实际需求扩展以下方向：

集成本地语音模型（如TensorFlow Lite）

增加多房间音频同步功能

实现端到端加密通信

开发自定义技能扩展
