工业机器人系统全流程详解示例：焊接机器人工作站

以下是一个工业机器人系统的全流程使用示例，以汽车制造中的六轴焊接机器人为例，详细说明从系统准备到生产维护的完整生命周期

一、系统启动与安全检查

上电前检查

确认急停按钮未触发

检查防护栏/光栅状态（安全门闭合信号）

验证气源压力（≥0.6MPa）、电源电压（380V±5%）

冷启动初始化

python

伪代码：系统启动序列

def boot_sequence():
    init_servo_drives()  # 伺服驱动器就绪
    load_calibration_data("Robot_ARM_CFG2024")  # 载入校准参数
    if safety_system.check() == OK:
        enable_power()  # 电机上电
示例： 控制柜面板LED从红色→绿色，示教器显示"System Ready"

二、系统校准与参数设置

工具校准（TCP标定）

使用四点法确定焊枪末端工具中心点：

步骤1：垂直触碰校准尖点 → 记录Position 1 (X,Y,Z)
步骤2-4：以不同角度触碰 → 计算TCP偏差补偿
精度要求： 重复定位误差 ≤ ±0.02mm

工件坐标系设定

通过激光传感器扫描汽车门板夹具：

matlab

% 坐标系匹配算法示例
[R,t] = icp(scan_points, CAD_model);  % 迭代最近点算法
set_workobject(R, t);  // 更新机器人坐标系

三、任务编程与仿真验证

离线编程（OLP）

使用RobotStudio生成焊接路径：

KRL
; KUKA机器人代码片段
PTP P1 Vel=50% PDAT1 ; 快速移动至起点
LIN P2 Vel=0.2m/s FDAT2 ; 直线插补开始焊接
WAIT SEC 0.5 ; 焊点停留时间
关键参数： 焊接电流(150A)、送丝速度(8m/min)

虚拟仿真验证

检测路径碰撞（与夹具/其他机器人干涉）：
焊接路径仿真图

优化结果： 调整轨迹后节拍时间从23s→19s

四、生产执行与实时监控

生产模式启动

选择自动运行模式，触发条件：

传送带到位信号（PLC输入X12=ON）

视觉系统确认工件ID正确（QR码匹配）

协同工作流程

时间轴 机器人动作 外围设备响应
0-5s 抓取车门板 夹具气动锁紧
6-25s 连续焊接8个焊点 除尘系统启动
26s 回Home位置 传送带触发下一周期
实时监控数据

关键指标：

关节温度（J3电机≤75℃）

振动分析（XYZ轴向加速度<2.5g）

焊接质量（通过红外热成像监测熔池形态）

五、异常处理与诊断

故障分类处理

故障代码 现象 处理方案
E1203 焊丝堵塞 1. 执行反向送丝程序
2. 更换送丝管
E4512 关节超载 1. 检查减速器润滑
2. 重新标定负载参数
碰撞恢复流程

触发条件：关节力矩突增＞阈值

自动执行：

python

if collision_detected():
    stop_motion()  # 50ms内急停
    record_trajectory(backward_steps=10)  # 记录碰撞前路径
    move_to_safe_pose()  # 退回安全位置

六、维护与优化

预防性维护计划

每日：清洁导轨，检查电缆磨损

每月：更换齿轮箱润滑油（ISO VG 320）

年度：全系统精度校准（激光跟踪仪检测）

生产数据分析

OEE（整体设备效率）计算：

可用率 = 92% (扣除换型时间)
性能率 = 88% (实际/理论节拍)
合格率 = 99.6%
OEE = 92% × 88% × 99.6% ≈ 80.4%
通过数字孪生优化焊接参数（能耗降低15%）

七、系统升级与拓展

硬件升级

加装3D线激光传感器：实现动态焊缝跟踪

更换高载荷腕部模块（从20kg→35kg）

软件更新

部署AI焊接缺陷检测模型：

python

深度学习焊接质量判断

defect_prob = model.predict(weld_image)
if defect_prob > 0.95:
    trigger_rework_flag()

典型应用场景：白车身焊接线

晨间启动：

6:30 操作员执行热机程序（各关节低速空载运行10分钟）

批量生产：

8:00-12:00 完成320个车门总成焊接，触发3次自动换丝操作

突发处理：

14:15 视觉系统检测到夹具偏移，机器人自动切换备用坐标系

夜间维护：

20:00 上传全天生产数据至MES系统，生成备件采购清单

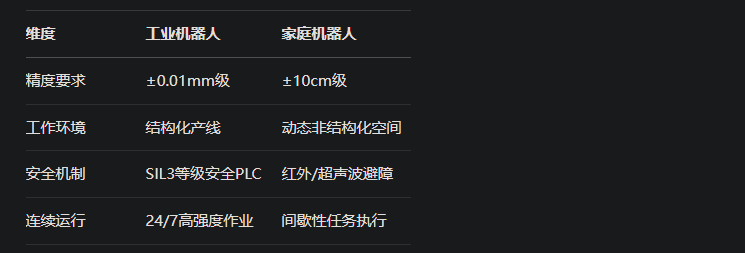

工业vs家庭机器人核心差异

工业机器人系统的核心在于可靠性（MTBF＞50,000小时）与可集成性（支持PROFINET/EtherCAT等工业协议），需严格遵循ISO 10218安全标准。
