详解 曼彻斯特编码、ASK/FSK 调制区别与波特率（Baud Rate）

1. 曼彻斯特编码（Manchester Encoding）

定义：一种数字信号编码方式，通过电平跳变表示数据。

工作原理：

0：在比特周期中间从高电平跳变到低电平（或相反）。

1：在比特周期中间从低电平跳变到高电平（或相反）。

特点：

自带时钟同步：电平跳变帮助接收端同步时钟。

传输效率 50%：每个比特需要两次电平变化（波特率是比特率的两倍）。

抗干扰性：通过跳变检测数据，减少基线漂移影响。

应用：经典以太网（10BASE-T）、RFID（如MIFARE卡）。

示例：

数据 0 1 0 1 编码为：高→低、低→高、高→低、低→高。

2. ASK（Amplitude Shift Keying，幅移键控）

定义：通过改变载波幅度表示数字信号。

工作原理：

0：低幅度（或无幅度）。

1：高幅度。

特点：

简单实现：电路复杂度低。

抗噪声差：幅度易受信道干扰。

带宽效率高：每个符号携带1比特。

应用：低成本RFID、光通信（如红外遥控）。

示例：

数据 1 0 1 调制为：高幅度 → 低幅度 → 高幅度。

3. FSK（Frequency Shift Keying，频移键控）

定义：通过改变载波频率表示数字信号。

工作原理：

0：低频（如1kHz）。

1：高频（如2kHz）。

特点：

抗干扰强：频率变化对噪声不敏感。

带宽需求大：需容纳多个频率。

复杂度中等：需生成不同频率。

应用：电话拨号、无线传感器网络（如ZigBee）。

示例：

数据 0 1 0 调制为：1kHz → 2kHz → 1kHz。

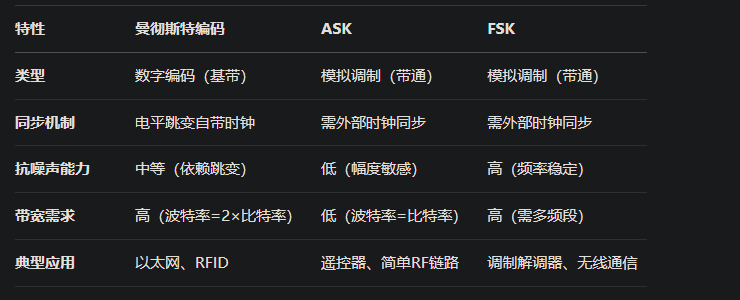

4. 曼彻斯特编码 vs. ASK/FSK 的区别

5. 波特率（Baud Rate）详解

定义：每秒传输的符号数（Symbols/s），与比特率（bps）不同。

关系公式：

示例：

曼彻斯特编码：

每个比特编码为1个符号（含2次电平变化）。

若比特率=10 Mbps → 波特率=20 M Baud。

2-FSK：

每个符号1比特（M=2）。

若波特率=1200 Baud → 比特率=1200 bps。

4-ASK：

每个符号2比特（M=4）。

若波特率=2400 Baud → 比特率=4800 bps。

6. 综合示例
   场景：用曼彻斯特编码传输数据 0101，再通过2-FSK发送。

曼彻斯特编码：

比特率=4 bps → 波特率=8 Baud（每个比特需2个符号周期）。

波形：高→低、低→高、高→低、低→高。

2-FSK调制：

数据 0101 → 频率序列：低频→高频→低频→高频。

若波特率=4 Baud → 比特率=4 bps（每个符号1比特）。

总结

曼彻斯特编码：牺牲带宽换取同步和抗干扰，适用于短距离有线通信。

ASK/FSK：模拟调制，分别侧重简单性和抗噪性，适用于无线链路。

波特率：反映符号速率，与比特率的关系取决于调制方式（符号状态数）。
