浅谈UML类图中类之间的5种关系

什么是UML类图？

类图显示了一组类、接口、协作以及他们之间的关系。在UML中问题域最终要被逐步转化，通过类来建模，通过编程语言构建这些类从而实现系统。类加上他们之间的关系就构成了类图，类图中还可以包含接口、包等元素，也可以包括对象、链等实例。

类与类之间的关系

类与类之间的关系可以根据关系的强度依次分为以下五种：

依赖关系(Dependency)---关联关系(Association)---聚合(Aggregation)---组合(Composition)---泛化(Generalization)

依赖关系

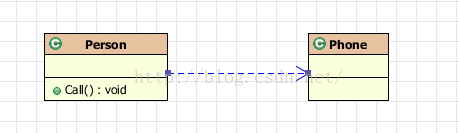

依赖关系是五种关系中耦合最小的一种关系。使用虚线加箭头表示，如下图所示：

代码：

public class Person {

	public void Call(){
		Phone phone = new Phone();
	}

}

public class Phone {

}

解释：Person 和 Phone之间是没有关系的，但是由于偶尔的需要，Person需要使用Phone，在Person类中的具体方法中需要实例化Phone,这时Person就依赖于Phone.持有Phone类的是Person类的一个方法，而不是Person类，这点是最重要的。

关联关系

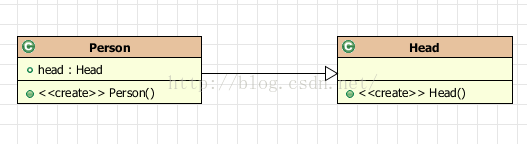

关联关系是实线加箭头表示。表示类之间的关系比依赖要强，如下图所示：

代码：

public class Person {
	//头部是人的一个属性
	public Head head;

	public Person() {
		// TODO Auto-generated constructor stub
	}
}

public class Head {

	public Head() {
		// TODO Auto-generated constructor stub
	}

}

解释：Head是作为Person类的一个内部属性来使用，一旦实例化了Person类，同时也实例化了一个Head实例，所以他们的依赖性更强。与关联最大的区别是：依赖时是在类的内部具体方法中使用到另外一个类，而关联则是作为内部属性来用，依赖关系仅当具体方法被调用时才会实例化，比如刚才的Person只有打电话时才调用Phone实例化，而关联是在new一个Person时就同时实例化了一个Head类来作为Person的内部属性.

聚合关系

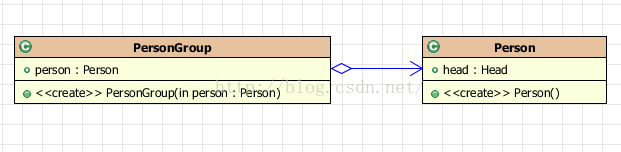

聚合关系通过一个空心的菱形加箭头表示，如下图所示：

代码：

public class PersonGroup {

	public Person person;
	//将person作为构造方法的参数传进去
	public PersonGroup(Person person) {
		// TODO Auto-generated constructor stub
		this.person = person;
	}

}

public class Person {

	public Person() {
		// TODO Auto-generated constructor stub
	}
}

解释：Person类是PersonGroup构造方法的参数，因此可以Person类可以完全脱离PersonGroup类而存在，不会因为PersonGroup实例的消亡而消亡，就像现实生活中，人不会因为脱离人群就挂了...

组合关系

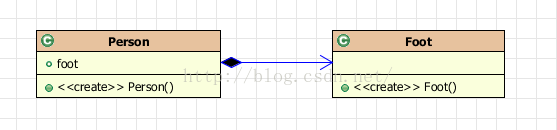

组合关系通过一个实心的菱形加箭头表示，如下图所示：

代码：

public class Person {

	public Foot foot;

	public Person() {
		// TODO Auto-generated constructor stub
		//在构造方法中实例化
		foot = new Foot();
	}
}

public class Foot {

	public Foot() {
		// TODO Auto-generated constructor stub
	}

}

解释：

Foot类是在Person类的构造方法中才被具体实例化，一旦Person实例生成，则Foot实例也生成，当Person实例消亡，其Foot实例也消亡，就像现实生活中，生成一个人，并定会伴随着脚的生成，但是如果那个人挂了，它的脚自然而然也就...（怎么听着怪怪-.-)

泛化关系

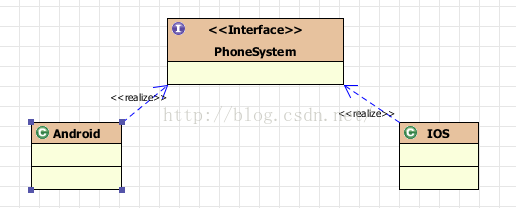

泛化关系通常包含类与类之间的继承关系和类与接口实现关系，如下图所示：

继承：

接口：

总结：以前一直对它们之间的区别模模糊糊，通过查阅和总结写出来的个人经验，希望对大家的理解也有所帮助
