在OpenGLES view上能够定义所绘制图形的形状,是创建高端图形应用杰作的第一步。如果你不懂得OpenGL ES定义图形对象的一些基本知识,那么使用起来可能有一点棘手。
这一节将介绍OpenGL ES相对于Android设备屏幕的坐标系,定义一个形状的基础知识,形状的外观,以及如何定义一个三角形和一个正方形。
一、定义一个三角形
OpenGL ES允许你使用三维空间坐标系来定义绘制对象。所以,在你想要绘制一个三角形之前,必须定义它的坐标。
class Triangle {
private FloatBuffer vertexBuffer;
// 设置每个顶点的坐标数
static final int COORDS_PER_VERTEX = 3;
// 设置三角形顶点数组
static float triangleCoords[] = { // 默认按逆时针方向顺序绘制
0.0f, 0.622008459f, 0.0f, // 顶
-0.5f, -0.311004243f, 0.0f, // 左底
0.5f, -0.311004243f, 0.0f // 右底
};
// 设置图形的RGB值和透明度
float color[] = { 0.63671875f, 0.76953125f, 0.22265625f, 1.0f };
public Triangle() {
// 初始化顶点字节缓冲区,用于存放形状的坐标,
ByteBuffer bb = ByteBuffer.allocateDirect(
// (每个浮点数占用4个字节)
triangleCoords.length * 4);
// 设置使用设备硬件的原生字节序
bb.order(ByteOrder.nativeOrder());
// 从ByteBuffer中创建一个浮点缓冲区
vertexBuffer = bb.asFloatBuffer();
// 把坐标都添加到FloatBuffer中
vertexBuffer.put(triangleCoords);
// 设置buffer从第一个坐标开始读
vertexBuffer.position(0);
}
}
默认情况下,OpenGL ES 假定GLSurfaceView帧的中心是坐标系[0,0,0](X,Y,Z),[1,1,0]是右上角,[-1,-1,0]是左下角。有关这个坐标系统的说明,请参阅OpenGL ES开发人员指南。

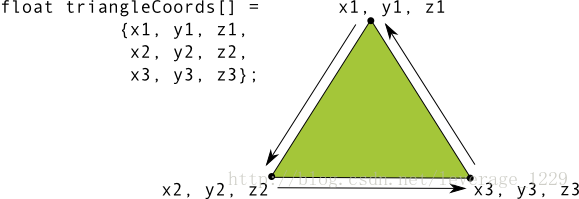

注意这个形状的坐标是按逆时针方向定义的。绘制顺序很重要,因为它定义了哪个面是形状的正面,哪个面是反面。使用OpenGL ES的cullface特性,你可以只画正面不画反面。更多关于faces和culling的信息,请参阅OpenGL ES开发人员指南。
二、定义一个正方形
在OpenGL中定义三角形非常容易,如果想得到一个更为复杂的形状,比如说一个正方形,有很多方法可以做到,其中典型的做法是使用两个三角形集合而成。
class Square {
private FloatBuffer vertexBuffer;
private ShortBuffer drawListBuffer;
// 设置每个顶点的坐标数
static final int COORDS_PER_VERTEX = 3;
static float squareCoords[] = { -0.5f, 0.5f, 0.0f, // 左上
-0.5f, -0.5f, 0.0f, // 左下
0.5f, -0.5f, 0.0f, // 右下
0.5f, 0.5f, 0.0f }; // 右上
private short drawOrder[] = { 0, 1, 2, 0, 2, 3 }; // 设置顶点的绘制顺序
public Square() {
// 初始化顶点字节缓冲区,用于存放形状的坐标
ByteBuffer bb = ByteBuffer.allocateDirect(
// (每个浮点数占用4个字节)
squareCoords.length * 4);
bb.order(ByteOrder.nativeOrder());
vertexBuffer = bb.asFloatBuffer();
vertexBuffer.put(squareCoords);
vertexBuffer.position(0);
// 初始化字节缓冲区,用于存放绘制列表
ByteBuffer dlb = ByteBuffer.allocateDirect(
// (每个短整型占用2个字节
drawOrder.length * 2);
dlb.order(ByteOrder.nativeOrder());
drawListBuffer = dlb.asShortBuffer();
drawListBuffer.put(drawOrder);
drawListBuffer.position(0);
}
}
这个例子展示了如何使用OpenGL创建更为复杂的形状。一般来说,都是通过绘制三角形对象集合的方式来达到。在下一节中,你将了解如何在屏幕上画出这些形状。
