温度对二极管伏安特性的影响

最新推荐文章于 2022-07-30 16:30:32 发布
最新推荐文章于 2022-07-30 16:30:32 发布
阅读量1.4w 收藏 25
点赞数 7
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/j448749903/article/details/108523315
版权

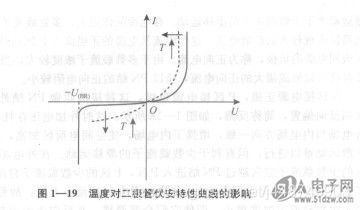

由于二极管主要由PN结构成，而半导体GRM155R71H472KA01D具有热敏性，所以二极管的特性对温度很敏感。

  1. 如果外加的是正向电压，温度升高时，扩散运动加强，多数载流子运动加剧，正向电流增大，二极管正向特性曲线向左移动，导通压降减小；
  2. 如果外加的是反向电压，温度升高时，本征激发的少子数目增多，运动加剧，则反向漂移电流增大，反向特性曲线向下移动。温度对
