有不少朋友多次问到关于ups电池如何接线？这是个小细节，很容易忽略，实际项目中往往会遇到相关的相关的问题，在我们弱电VIP技术群也有朋友问起，本期我们一起来通过下面来详细了解这方面的内容。
ups电池接线
一、安装顺序如下：
1、 到现场先确定UPS、电池柜的安装位置。
2、安装电池连接线。
A、确定电池开关所在的位置，确定电池在电池柜中的正负极方向，安装好电池柜上的空气开关和接线端子。

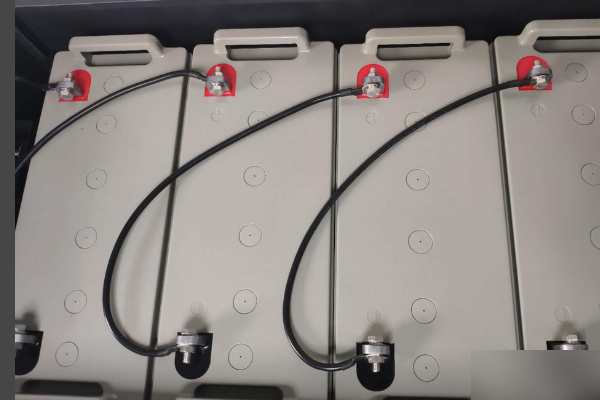

B、开始电池线的连接、将电池的正极连接到空气开关上。
C、从下一层到上一层的电池线要用胶布包好，防止意外碰到短路，检查螺栓的拧紧情况。
D、最后留出的正负极分清楚，防止接错，正极从空气开关上接至连接端子，负极直接从电池的负极接线柱接至接线端子上。
E、查看电池柜里有没有无关的东西。
F、从电池柜将电池线连接到主机之前，用万用表测量电池的电压为103.36V，并检查正负极出线有没有接反。
如果有电池盒，将电池串起来，并根据需要连接到主机。
二、多节电池接线：

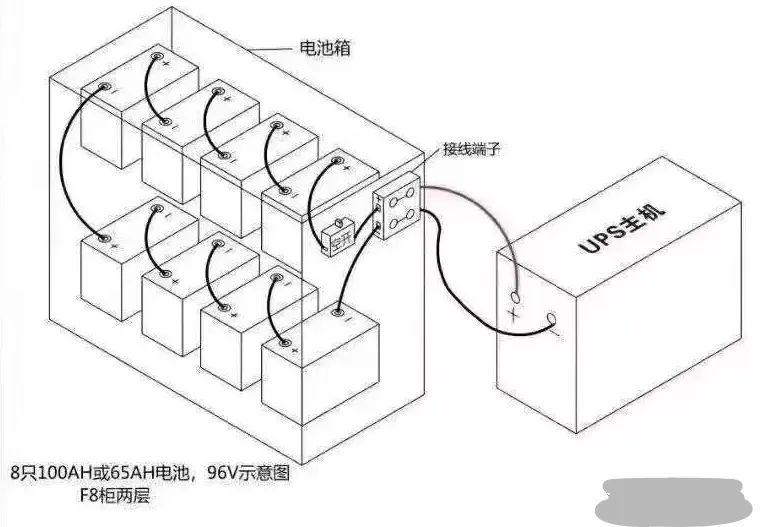

8节电池接线

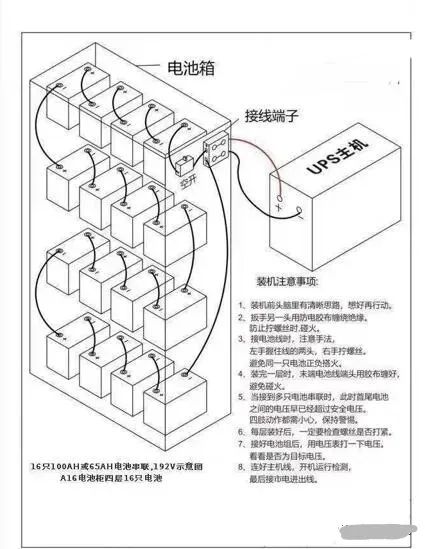

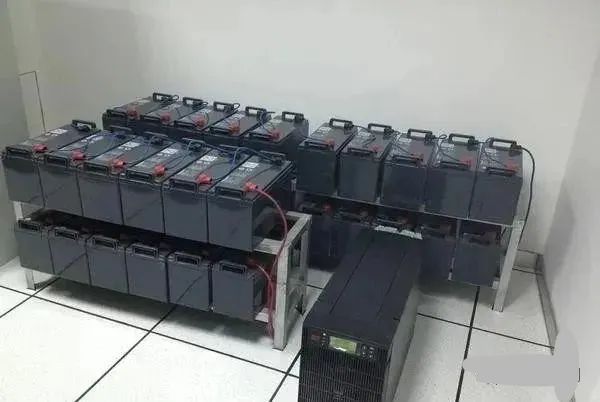

16只电池接线

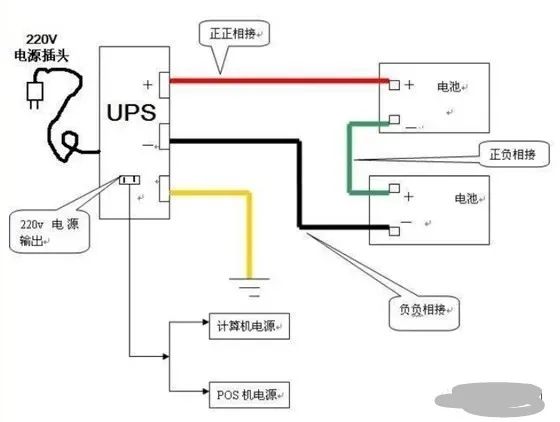

二、ups电池接线示例
1、10KW的ups建议使用6平方电线、低于10KW以下的最好使用4平方，电线需要铜芯。

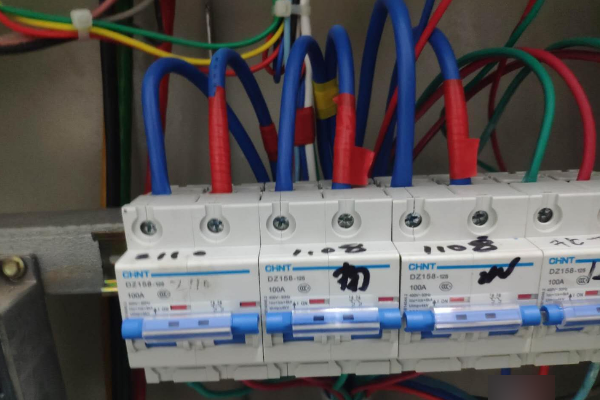

2、安装UPS电源最主要的是连接电池，连接电池的要点就是正极接上负极，把每一个电池都串联起来，然后引出两根电源线，一根正极、一根负极接上空气开关。

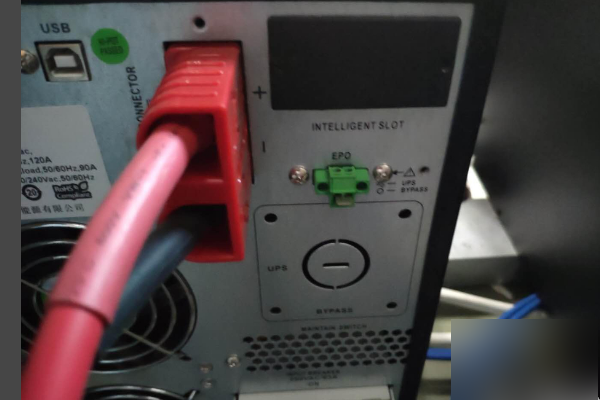

3、引出的电池电源线可以制作成插头接入ups主机，ups主机上面可以制作其他的插口。

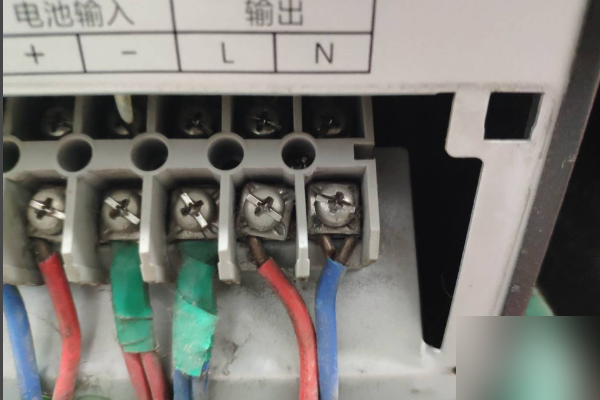

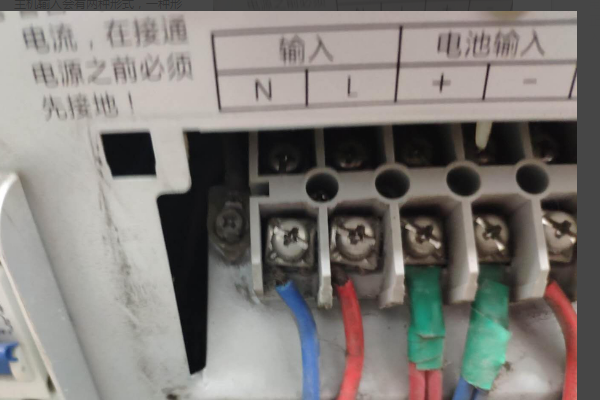

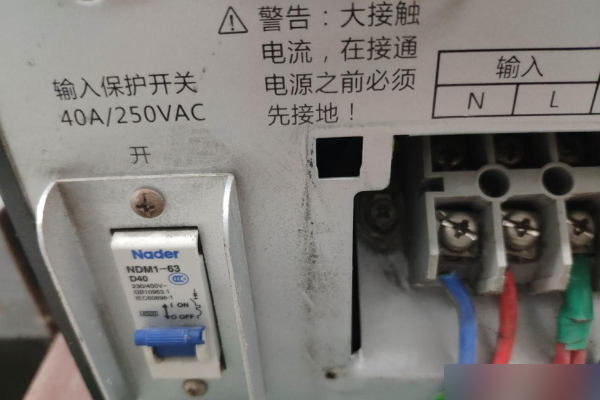

4、主机输入会有两种形式，一种形式是市电接入、一种形式是电池接入，市电接入就是220V或者380V电源接入，火线接入L、零线接入N。
5、电池接入主机是正负接入，电池正极接入主机正极，电池负极接入主机负极，切记不能接反。
6、输出端就是可以接入设备的电源，也就是最终我们需要的电源，主机会自动稳定电压，避免电压冲击导致仪器损坏。
