🔥 内容介绍

电磁波在复杂介质中的传播与散射是电磁学研究的核心课题，在诸如天线设计、隐身技术、生物医学成像以及微纳光学等众多领域具有广泛的应用。有限差分时域（Finite-Difference Time-Domain, FDTD）方法作为一种强大的数值模拟技术，以其直观、高效和对复杂结构的高适应性，成为解决电磁场问题的主流工具之一。然而，FDTD方法在处理无限或半无限空间问题时，需要在计算区域边界处引入吸收边界条件，以模拟电磁波向外传播而不产生反射。理想匹配层（Perfectly Matched Layer, PML）作为一种高效的吸收边界技术，因其在宽频率范围内的低反射特性而得到广泛应用。同时，为了更有效地研究物体在外部入射电磁波作用下的散射场，全场/散射场（Total-Field/Scattered-Field, TFSF）分离技术被提出，它允许在同一个计算区域内方便地分析总场和散射场。本文旨在深入研究结合TFSF接口和UPML（Uniaxial Perfectly Matched Layer，单轴理想匹配层）吸收边界的二维FDTD方法，探讨其理论基础、实现细节以及在求解电磁散射问题中的应用。

FDTD方法的理论基础与核心思想

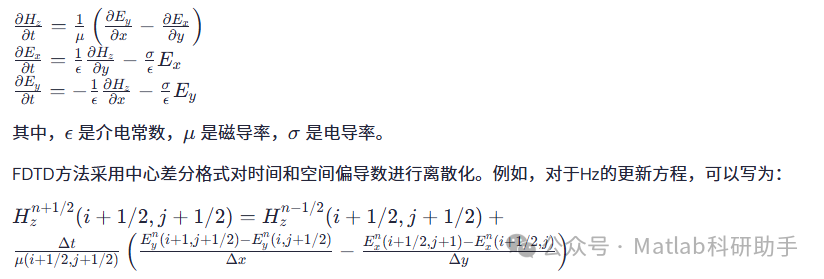

FDTD方法的核心思想是将麦克斯韦方程组在时域和空域上进行离散化，通过迭代计算电场和磁场随时间的变化来模拟电磁波的传播过程。在二维情况下，以TEz模式（电场Ex, Ey，磁场Hz）为例，麦克斯韦方程组可以写为：

∂Hz∂t=1μ(∂Ey∂x−∂Ex∂y)

UPML吸收边界的原理与实现

为了模拟电磁波在计算区域边界处的无反射传播，需要在计算区域周围设置吸收边界。UPML作为一种高效的吸收边界技术，其基本思想是在吸收层内将空间变量进行复化，从而引入人工衰减。这种复化可以看作是在吸收层内引入了虚构的电导率和磁导率，使得电磁波在通过吸收层时能量逐渐衰减。

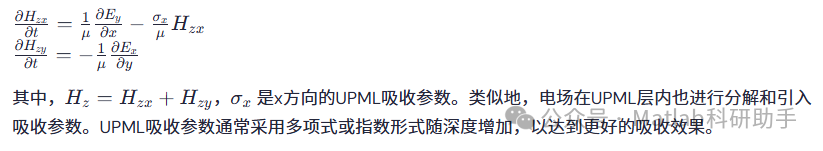

在二维UPML中，介质参数在吸收层内被分解为各向异性形式。例如，对于TEz模式，在UPML层内，麦克斯韦方程组中的导数项被替换为分裂场形式，引入吸收参数。例如，在x方向的UPML层内，磁场的更新方程可以分解为：

∂Hzx∂t=1μ∂Ey∂x−σxμHzx

在FDTD离散化中，UPML的实现需要对边界附近的Yee元胞进行特殊处理。电场和磁场在UPML层内的更新方程与自由空间不同，需要根据分裂场方程进行推导和离散化。选择合适的UPML参数（如吸收层厚度、吸收参数剖面）对于实现高效的吸收至关重要。

TFSF接口的原理与实现

在电磁散射问题中，我们通常关心的是物体在外部入射波作用下产生的散射场，而非整个计算区域内的总场。TFSF技术通过在计算区域内部划定一个封闭的TFSF边界，将计算区域分为全场区（包含物体，既有入射场又有散射场）和散射场区（边界外部，只有散射场）。

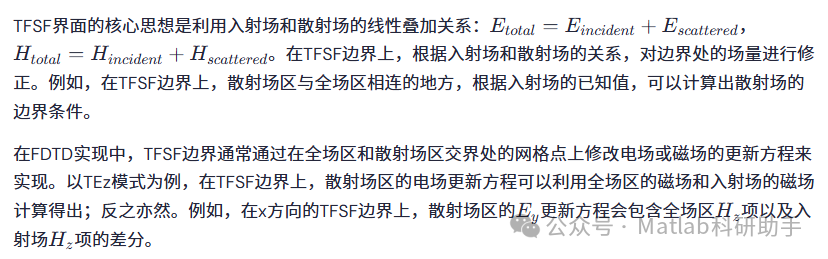

实现TFSF接口的关键在于准确地计算和加载入射场。入射场通常是解析可解的，如平面波或高斯波束。需要根据入射波的形式、传播方向和频率，在FDTD网格上计算出在每个时间步和每个空间点上的入射场值。

FDTD+UPML+TFSF的集成与实现细节

将FDTD、UPML和TFSF这三种技术集成到一个数值模拟程序中，需要仔细考虑它们之间的相互作用和实现细节。

网格设置与区域划分： 首先需要确定计算区域的大小、网格离散度以及时间步长。然后，需要明确划分全场区、散射场区以及UPML吸收层。TFSF边界通常位于全场区的外部，将其与散射场区分隔开。UPML层则包围在散射场区的最外层。
场量存储与更新： 需要为全场区的电场和磁场以及散射场区的电场和磁场分别分配存储空间。在时间步进过程中，根据所在的区域（全场区、散射场区、UPML层）和场量类型（电场或磁场），选择相应的更新方程进行计算。
TFSF边界的处理： 在每个时间步，需要在TFSF边界处的网格点上根据TFSF接口的原理对场量进行修正。这通常涉及到对全场区和散射场区场量的交叉计算和更新。需要精确地计算和加载入射场在TFSF边界上的值。
UPML边界的处理： 在UPML层内的网格点上，需要使用UPML分裂场方程进行场量更新。需要仔细处理UPML层与内部区域以及不同方向UPML层之间的交界。选择合适的UPML参数剖面以最小化边界反射。
源的加载： 入射源通常在TFSF边界外，通过加载入射场的方式进入全场区。源的形式可以是脉冲或连续波，根据具体问题选择。

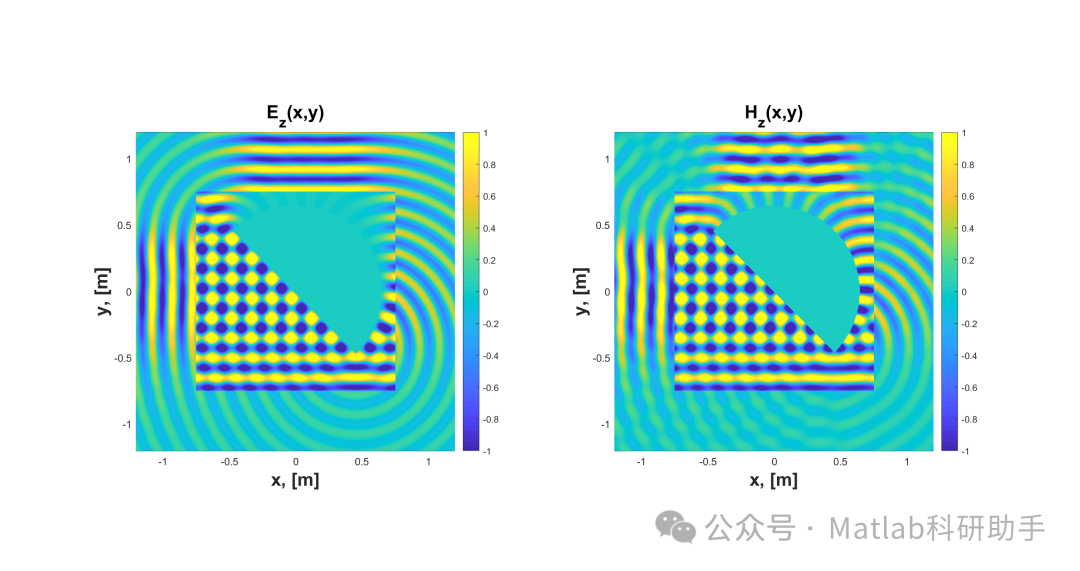

输出与后处理： 在模拟过程中，可以输出计算区域内的场量分布、散射截面等信息。通过对散射场的分析，可以了解物体对入射波的散射特性。

应用与优势

结合TFSF接口和UPML吸收边界的二维FDTD方法在解决电磁散射问题中具有显著的优势：

分离散射场：
TFSF技术能够将总场和散射场有效分离，使得对散射场的分析更加直接和方便。这对于理解散射机理和设计低散射或高散射目标至关重要。
高效的吸收边界：
UPML吸收边界在宽频率范围内能够有效地吸收外行波，显著减少边界反射，提高了模拟的精度和效率。
适应复杂结构：
FDTD方法本身对复杂几何结构具有很高的适应性，结合TFSF和UPML，可以方便地模拟各种形状物体在不同入射波下的散射。
计算效率：
尽管引入了UPML和TFSF，但FDTD方法相对于其他一些全空间方法（如矩量法）在处理大规模问题时仍具有一定的计算效率优势，尤其是在时域特性是研究重点时。

该方法广泛应用于各种电磁散射问题的研究，例如：

目标散射特性分析：
研究不同形状、尺寸和材料的目标对电磁波的散射行为，评估其雷达散射截面（RCS）。
隐身技术研究：
设计和优化隐身结构，通过减小散射场来实现隐身效果。
生物组织电磁特性分析：
模拟电磁波在生物组织中的传播和散射，研究电磁场与生物体的相互作用。
微纳光学结构分析：
研究光在微纳结构（如光栅、超材料）中的散射和衍射现象。

挑战与展望

尽管结合TFSF和UPML的二维FDTD方法取得了显著的成功，但也面临一些挑战：

UPML参数选择：
UPML吸收参数的选取对吸收效果有重要影响，不合适的参数可能导致边界反射增加。需要根据模拟问题的频率范围和吸收层厚度进行仔细的参数优化。
数值色散：
FDTD方法本身存在数值色散问题，高频分量在网格上传播速度与理论值存在偏差，可能影响模拟精度。减小网格尺寸可以缓解数值色散，但会增加计算量。
三维扩展：
将二维方法扩展到三维会显著增加计算资源的消耗，包括内存和计算时间。三维UPML和TFSF的实现也更加复杂。
材料色散与非线性：
对于色散材料和非线性材料，需要在FDTD框架内引入额外的模型来描述其时域响应，增加了实现的复杂性。

未来的研究方向可以包括：

更高效的UPML实现：
研究更优化的UPML参数设置和实现方法，提高吸收效率。
改进的TFSF接口：
探索更鲁棒的TFSF接口处理方法，减少边界上的数值误差。
结合时域自适应网格技术：
在场量变化剧烈的区域采用更细密的网格，提高计算精度，同时减少整体计算量。
并行计算与GPU加速：
利用高性能计算技术加速FDTD模拟过程，应对大规模问题。
将方法应用于更复杂的物理问题：
例如，将该方法与热学、力学等其他物理场耦合，研究多物理场相互作用。

结论

结合TFSF接口和UPML吸收边界的二维FDTD方法是求解电磁散射问题的有力工具。TFSF技术使得散射场的分析更加便捷，而UPML吸收边界有效地抑制了边界反射，保证了模拟的准确性。本文详细探讨了这两种技术的理论基础、实现细节以及集成方法。通过对该方法的深入研究和应用，可以有效地解决各种电磁散射问题，为相关领域的科学研究和工程设计提供重要的支持。随着计算技术的不断发展和理论方法的进一步完善，基于FDTD的电磁场模拟方法将继续发挥其重要作用，在更广阔的应用领域展现其潜力。
