【电池】可重构电池系统中的结构分析用于主动故障诊断研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、可重构电池系统的结构核心与故障诊断特殊性

1. 系统结构层级与动态重构特性

可重构电池系统通过电力电子开关矩阵实现单体 / 模组级连接方式的实时调整，其结构呈现 “硬件拓扑 - 控制逻辑 - 状态感知” 三层架构：

• 硬件拓扑层：由 N×M 开关阵列（N 为单体电池数量，M 为输出端口数）构成基础结构，支持串联、并联、混联等 2^(N-1) 种拓扑组合，区别于传统固定连接的电池组，为故障隔离提供物理基础；

• 控制逻辑层：基于状态监测数据动态生成拓扑切换指令，如通过毫秒级 OCV 检测（误差 < 1%）识别异常单体后，触发开关动作改变其连接关系；

• 状态感知层：集成电压、电流、温度、膨胀量等多维度传感器，其中原位膨胀测试仪与产气体积测试仪可捕捉电芯结构演化细节。

2. 故障诊断的核心挑战

相较于传统电池组，可重构系统的故障诊断需应对 “动态结构下的特征混淆” 问题：

• 拓扑切换导致正常状态与故障状态的电气特征重叠，如并联切换时的电流突变易被误判为短路前兆；

• 多故障耦合（如析锂伴随微短路）与结构重构的相互影响，使单一参数（如电压）无法定位故障根源；

• 传统被动诊断方法（依赖故障发生后的数据）难以满足毫秒级安全响应需求，需通过主动结构调整提前探测隐患。

二、结构分析的核心维度：从静态特征到动态关联

不同故障类型会引发特定的结构特征异变，形成可识别的 “故障 - 结构特征谱”：

• 性能失效类：容量衰减对应极片活性材料损失，表现为微分容量曲线（dQ/dV）的特征峰强度下降，且通过结构分析可定位到极片剥离、涂层脱落等具体原因；

• 安全性失效类：析锂故障会导致负极表面结构改变，通过对称电池 EIS 测试可检测到离子传输阻抗异常，同时伴随温度导数突变（相邻电芯温差 > 5℃）；

• 系统级故障：开关粘连故障表现为拓扑切换时的电流分布偏差，其等效电阻矩阵与正常状态的欧氏距离可作为故障判据。

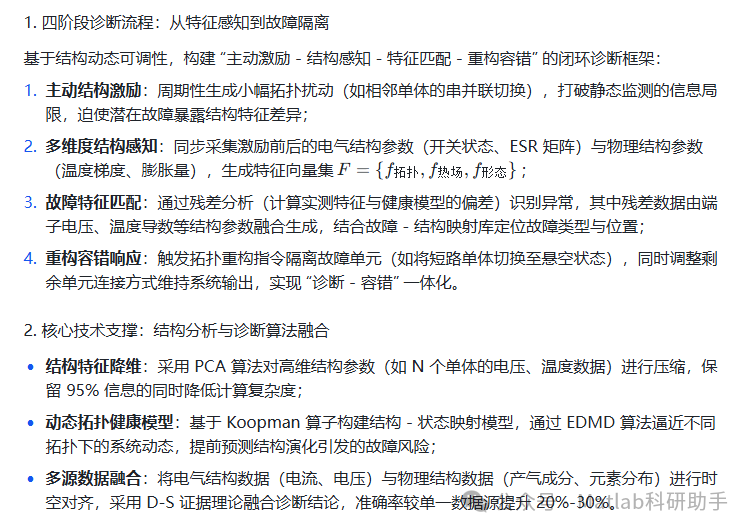

三、结构分析驱动的主动故障诊断框架

四、研究展望：结构 - 诊断 - 控制一体化

1. 物理约束增强的结构模型：将电芯晶体结构演化规律（如 XRD 检测的晶格参数变化）融入拓扑健康模型，提升故障预测的物理可解释性；

1. 自修复结构设计：开发集成熔断式开关的单体模组，在结构分析识别热失控前兆后，自动触发物理隔离，实现 “诊断 - 修复” 同步；

1. 数字孪生驱动的预诊断：构建结构 - 状态数字孪生体，通过仿真模拟不同拓扑下的故障演化，提前生成最优诊断策略与重构方案。

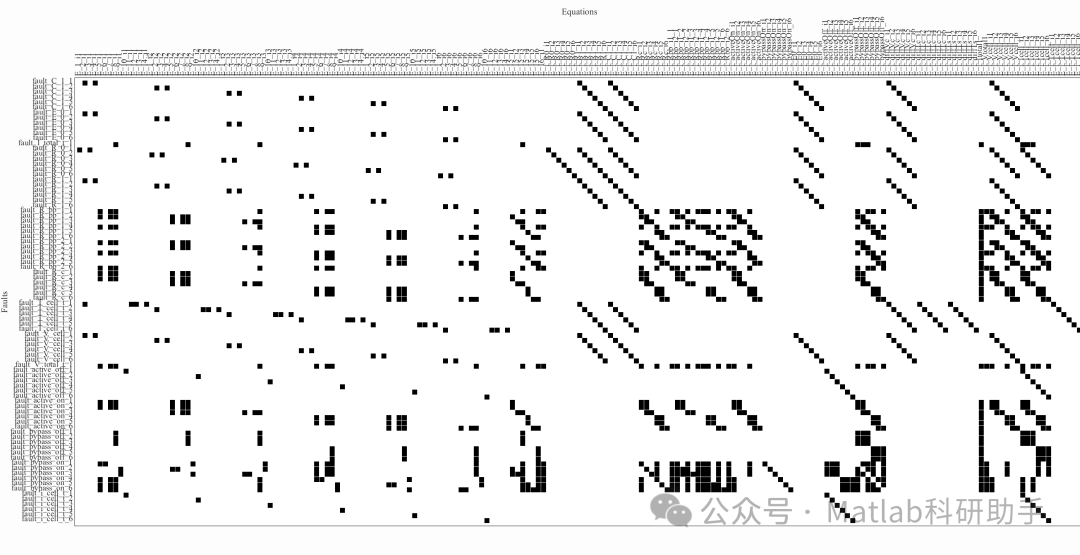

⛳️ 运行结果

🔗 参考文献

[1] 廖圣鹏.软件无线电硬件平台中调制解调模块的应用研究[D].桂林电子科技大学,2010.DOI:10.7666/d.D563599.

[2] 熊莹燕.锂离子电池SOC估计及均衡控制研究[D].江西理工大学[2025-10-22].

[3] 杜锋.基于ARM的可重构控制器在船舶电站自动化控制系统的应用研究[J].舰船科学技术, 2017(18):3.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
