android OEM unlocking分析

在测试CTS Verifier测试的时候，有一项为开发者选项"OEM unlocking"功能，测试的时候需要人为进行判断是否成功。
测试此项前，需要执行如下动作：

adb shell settings put global hidden_api_policy 1

adb install -r -g  CtsVerifier.apk

adb install -r -t CtsEmptyDeviceOwner.apk

adb shell dpm set-device-owner com.android.cts.emptydeviceowner/.EmptyDeviceAdmin

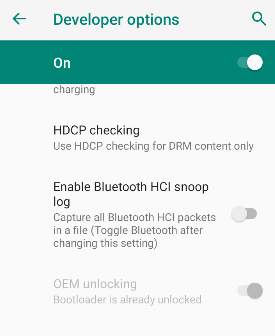

然后进入开发者选项，查看OEM unlocking选项后面，是否会弹出一个“！”的图标，点击会弹出一个动画框，能否弹出对话框是根据设备是否已lock来判断的。在bootloader中执行fastboot flashing lock后，此项就可以通过了。

查看lock和unlocked时的系统属性，
$ getprop |grep lock
[cache_key.is_user_unlocked]: [8110559973390150548]
[ro.boot.flash.locked]: [1]
[ro.boot.vbmeta.device_state]: [locked]
[ro.frp.pst]: [/dev/block/bootdevice/by-name/frp]
[ro.oem_unlock_supported]: [1]
[sys.oem_unlock_allowed]: [1]

$ getprop |grep lock
[cache_key.is_user_unlocked]: [8110559973390150548]
[ro.boot.flash.locked]: [1]
[ro.boot.vbmeta.device_state]: [locked]
[ro.frp.pst]: [/dev/block/bootdevice/by-name/frp]
[ro.oem_unlock_supported]: [1]
[sys.oem_unlock_allowed]: [0]

---

带着这个问题，我们看一下OEM unlocking的内容，主要是根据opengrok跟一下代码的调用过程，内容如下：

settings层===
EnableOemUnlockSettingWarningDialog.java onClick
host.onOemUnlockDialogConfirmed();
|

DevelopmentDashboardFragment.java   onOemUnlockDialogConfirmed()
@Override
public void onOemUnlockDialogConfirmed() {
	final OemUnlockPreferenceController controller = getDevelopmentOptionsController(
			OemUnlockPreferenceController.class);
	controller.onOemUnlockConfirmed();
}
|

OemUnlockPreferenceController.java onOemUnlockConfirmed()
public void onOemUnlockConfirmed() {
	mOemLockManager.setOemUnlockAllowedByUser(true);
}
|

framework层===
OemLockManager.java setOemUnlockAllowedByUser
mService.setOemUnlockAllowedByUser
|
IOemLockService.aidl setOemUnlockAllowedByUser(boolean allowed)
|
OemLockService.java setOemUnlockAllowedByUser(boolean allowedByUser)
          @Override
	public void setOemUnlockAllowedByUser(boolean allowedByUser) {
	  if (ActivityManager.isUserAMonkey()) {
		  // Prevent a monkey from changing this
		  return;
	  }

	  enforceManageUserOemUnlockPermission();
	  enforceUserIsAdmin();

	  final long token = Binder.clearCallingIdentity();
	  try {
		  if (!isOemUnlockAllowedByAdmin()) {
			  throw new SecurityException("Admin does not allow OEM unlock");
		  }

		  if (!mOemLock.isOemUnlockAllowedByCarrier()) {
			  throw new SecurityException("Carrier does not allow OEM unlock");
		  }

		  mOemLock.setOemUnlockAllowedByDevice(allowedByUser);
		  setPersistentDataBlockOemUnlockAllowedBit(allowedByUser);
	  } finally {
		  Binder.restoreCallingIdentity(token);
	  }
	}

    /**
     * Always synchronize the OemUnlockAllowed bit to the FRP partition, which
     * is used to erase FRP information on a unlockable device.
     */
    private void setPersistentDataBlockOemUnlockAllowedBit(boolean allowed) {
        final PersistentDataBlockManagerInternal pdbmi
                = LocalServices.getService(PersistentDataBlockManagerInternal.class);
        // if mOemLock is PersistentDataBlockLock, then the bit should have already been set
        if (pdbmi != null && !(mOemLock instanceof PersistentDataBlockLock)) {
            Slog.i(TAG, "Update OEM Unlock bit in pst partition to " + allowed);
            pdbmi.forceOemUnlockEnabled(allowed);
        }
    }

|

HW层===
android\hardware\interfaces\oemlock\1.0\IOemLock.hal setOemUnlockAllowedByDevice(bool allowed) generates (OemLockStatus status)
|
android/external/libese/esed/OemLock.cpp OemLock::setOemUnlockAllowedByDevice(bool allowed)

看代码实现，此项应该是留给oem厂商进行定制使用的，开关打开和关闭主要是操作FRP分区，这个分区一般是GMS包版本会用到，比如GMS开机向导中输入的用户账号等信息，都是存在FRP分区中。
当用户在设置中手动执行恢复出厂设置时，在Recovery中一般会清除掉FRP分区信息。用户执行这个恢复出厂设置动作是“可信的”，可以清除FRP分区。
但是当其他形为，比如直接通过命令如adb reboot recovery等或其他途径进入到recovery，是不会清除掉FRP分区的，开机进入到GMS开机向导界面，还是需要用户输入账号等信息的。而且我们这里的oem lock上锁仍然是有效的，数据没有被清除掉。

那么oem unlocking数据是存在哪了呢？
看代码是存在了FRP分区的最后一个block的最后一个BIT比特位上，那是否真是如此呢？
我们可以将FRP分区通过dd命令导出来看一下，命令如下：

dd if=/dev/block/bootdevice/by-name/frp of=/data/data/1.data

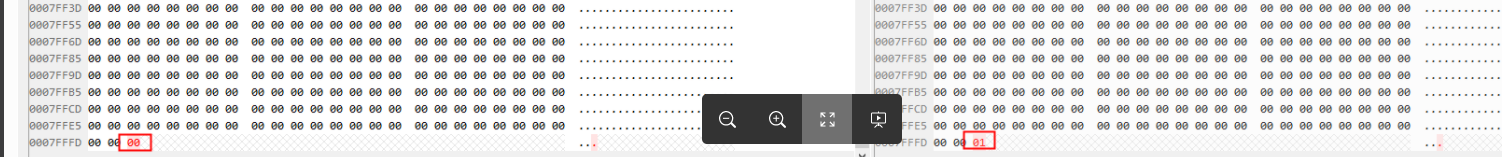

在lock和unlock的状态下，分别去dd一下，看下两者有什么不同，下面是我的dd后的效果图：

而且下面两句都是往FRP分区的最后一个bit位操作，只是一个是hal对象的方式，一个是通过PersistentDataBlockManagerInternal API接口去操作的；hal的方式留出来是为了将来厂商进行定制使用。

OemLockService.java setOemUnlockAllowedByUser(boolean allowedByUser)
          @Override
	public void setOemUnlockAllowedByUser(boolean allowedByUser) {
...

		  mOemLock.setOemUnlockAllowedByDevice(allowedByUser);
		  setPersistentDataBlockOemUnlockAllowedBit(allowedByUser);

	}

我的理解大概就是这样，仅供参考。
