TikZ从零开始（一）——A Picture for Karl‘s Students（下篇）

接上篇继续写~😄

15、指定坐标（Specifying Coordinates）

这一节内容前面已经我们已经了解了一半了。
指定坐标的方法有：

1. (10pt,1cm)这是直角坐标里的最简单粗暴的方法
2. (10pt,1cm) --+ (5pt, -0.5cm)这代表直角坐标系中画线，起点是(10pt,1cm)，且为当前指定位置（specified position），终点是当前指定位置向水平轴正方向（右）移动$5pt$，向竖直轴负方向（下）移动$0.5cm$。

以上两种之前都讲过了，下面看三种新的。

3. (10pt,1cm) ++ (5pt,-0.5cm) -- (0,0)，表示从(10pt,1cm)先向水平轴正方向（右）移动$5pt$，向竖直轴负方向（下）移动$0.5cm$，在此过程中只移动位置，不画线，把新位置作为当前指定位置，然后画与(0,0)的连线。
4. (30:1)表示极坐标中，极角为$30^{\circ }$，极径为$1cm$的点（记为点$M$）。
5. (30:1 |- 0,0)表示（过上一条点$M$的竖直线）与（过原点/极点的水平线）的交点，|为竖直之义，-为水平之义。

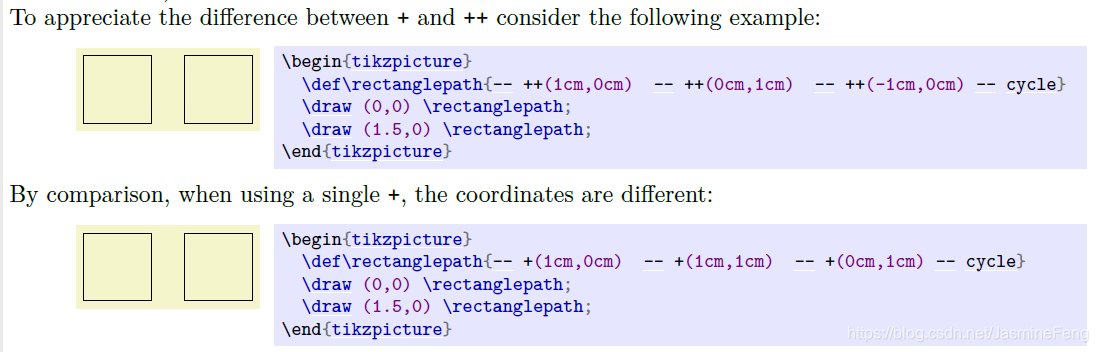

通过下面的两个例子对比说明+和++的区别。

现在想在单位圆中表示出30${}^{\circ }$角的正弦线和余弦线，假定我们没有任何三角函数知识，甚至不知道$\sin 30^{\circ }=0.5$，就只能用上面介绍的新方法了。

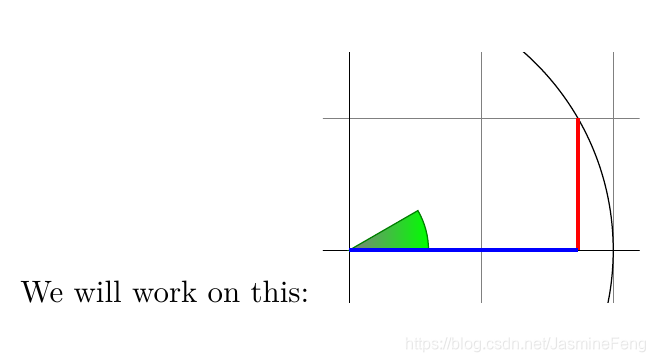

We will work on this:
\begin{tikzpicture}[scale=3]
	\clip (-0.1,-0.2) rectangle (1.1,0.75);
	\draw [gray,very thin,step=.5] (-1.4,-1.4) grid (1.4,1.4);
	\draw (-1.5,0) -- (1.5,0);
	\draw (0,-1.5) -- (0,1.5);
	\draw (0,0) circle [radius=1];
	\shadedraw[left color=gray,right color=green,draw=green!50!black] (0,0)--(0.3,0.)arc[start angle=0, end angle=30, radius=.3]--cycle;
	\draw [red, very thick] (30:1) --+ (0,-.5);  % 画出向下移动0.5cm的轨迹
%		\draw [blue, very thick] (30:1) ++ (0,-0.5) -- (0,0);   % 画出(30°,1)正下方0.5cm处的点向原点/极点移动的轨迹
	\draw [blue, very thick] (30:1 |- 0,0)--(0,0);   % 与上一方法等价，画出水平线与竖直线交点向原点移动的轨迹
\end{tikzpicture}

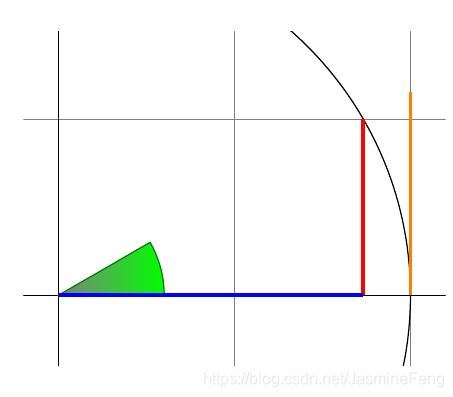

16、交点（Intersecting Path）

现在我们想画出正切线，它是一条竖直线，过$(1,0)$，长度是$\sqrt{3}/3cm$，当然我们可以直接让TeX计算$\tan 30^{\circ }$。

\tikz \draw (1,0) --+ (0,{tan(30)});  % 花括号是必须的，保证其在数学环境中才能计算

但我们也可以通过构造交点来实现，因为正弦线的终点是$30^{\circ }$线与直线$x=1$的交点。
构造交点要在导言区导入TikZ的{intersections}库。
要想有交点，首先要有两条线，但我们并不想把这两条线画出来。回忆第9节线条裁剪中我们提到过，我们做\clip时其实是在做\path[clip]，而在做\draw的时候其实是在做\path[draw]，而我们如果不带任何参数的话就既不绘制也不裁剪，而是形成一条“隐形”的线，我们需要的就是这样的线，因此我们要用到\path命令，并且我们要给这两条隐形的线做标记，方便后面引用。

\documentclass{article}
\usepackage{tikz}
\usetikzlibrary{intersections}  % 导入相交库
\begin{document}
	\begin{tikzpicture}[scale=4]
		\clip (-0.1,-0.2) rectangle (1.1,0.75);
		\draw [gray,very thin,step=.5] (-1.4,-1.4) grid (1.4,1.4);
		\draw (-1.5,0) -- (1.5,0);
		\draw (0,-1.5) -- (0,1.5);
		\draw (0,0) circle [radius=1];
		\shadedraw[left color=gray,right color=green,draw=green!50!black] (0,0)--(0.3,0.)arc[start angle=0, end angle=30, radius=.3]--cycle;
		\draw [red, very thick] (30:1) --+ (0,-.5);
		\draw [blue, very thick] (30:1 |- 0,0)--(0,0);
		\path[name path=upward line] (1,0)--(1,1.5);  % 画一条invisible的竖直线
		\path[name path=sloped line] (0,0)--(30:1.5);  %画一条invisible的30°斜线
		\draw[name intersections={of=upward line and sloped line, by=x}][very thick,orange]
		(1,0)--(x);  % of指定相交线，by指定交点，(x)圆括号不能少
	\end{tikzpicture}
\end{document}

17、添加箭头（Adding Arrow Tips）

这个特别easy，只要在\draw的可选参数中加入->（在终端加）或<-（在始端加）或<->（在两端都加）。
能加箭头的线条类型有很多，但也不是所有的都能加，一条经验法则是，我们只能给单个未封闭线（a single open line）加箭头，而对于矩形、圆形这种封闭线是无法添加的。

\begin{tikzpicture}[scale=0.5]
	\draw [<->] (-2,-1) --++(2,-1)--++(1,0.5)--++(0.5,-0.25) ;
	\draw [<->] (0,0) arc [start angle=0,end angle=120,radius=2];
\end{tikzpicture}

通过导入arrows.meta这个TikZ库我们还可以改变箭头的形状。比方说Stealth型（我个人觉得比较好看的类型）。

\documentclass{article}
\usepackage{tikz}
\usetikzlibrary{intersections,arrows.meta}
\begin{document}
	\begin{tikzpicture}[scale=0.5,>=Stealth]
		\draw [<->] (-2,-1) --++(2,-1)--++(1,0.5)--++(0.5,-0.25) ;
		\draw [<<->] (0,0) arc [start angle=0,end angle=120,radius=2];
	\end{tikzpicture}
\end{document}

控制箭头的可选参数有length和width，这样来使用：
\draw[-{Stealth[length=1mm,width=0.9mm]}] (0,0)--(1,0)

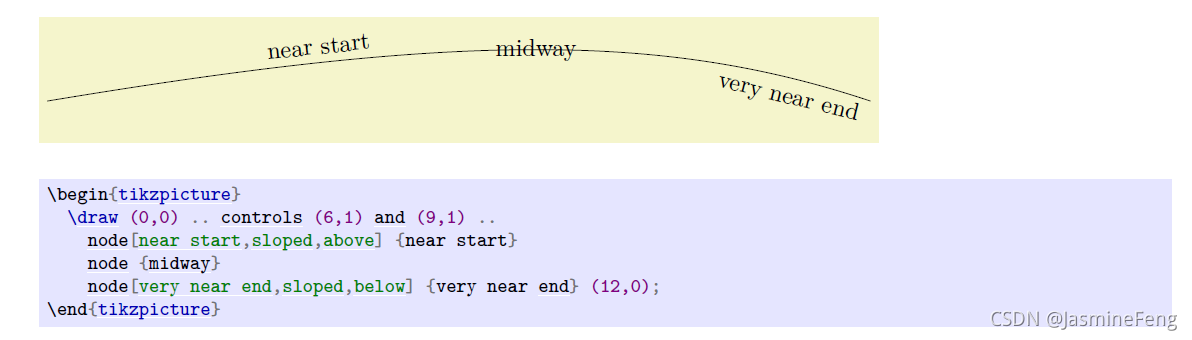

在箭头上添加文本，可以指定在哪个地方（very near end/near end/midway/near start/very near start），这个时候node在哪就跟参考系无关了，由指定的参数决定，这边要用到node的知识，建议先去看22、添加文本

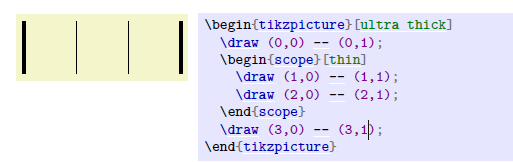

18、作用域（Scoping）

在tikzpicture后面设置可选参数，则参数作用于tikzpicture全局。若想局部批量改变线条样式，则可建立scope环境，如果在scope环境内裁剪clip，是不会影响到scope外部环境的。

19、变换（Transformations）

实施变换的对象是坐标系，即变换是对坐标系进行变换。主要有以下变换形式：

1. xshift：水平平移
2. yshift：竖直平移
3. rotate：旋转
4. xscale：水平缩放，负数则意味着翻转
5. ysclae：竖直缩放，负数则意味着翻转
6. xslant：水平倾斜
7. yslant：竖直倾斜

例如，先画一条直线，再水平平移$2pt$，此时原点也跟着水平平移了$2pt$，所以再次执行同样的命令画出的线并不会重合，而是另一条距原线段距离$2pt$的平行线段。

另一个要提及的是所有坐标系或者是当前指定位置（通过++变换）变换在分号结束后，也就结束了，在一条新的绘图语句里，原点还是一开始的原点。

20、重复命令：for-循环（Repeating things: For-Loops）

感觉越往后写越觉得LaTeX像编程了。
下面咱们得给坐标系标注刻度线了，一个一个标很麻烦，可以用循环语句实现。用这个需要导入pgffor宏包。
基本语法：\foreach <variable> in {<list of values>} <commands>
P.S. 这个命令在tikzpicture环境外也能用

\usepackage{pgffor}
\begin{document}
\foreach \x in {-2,-1,0,1,2} {$x = \x$, }  % 如果没有花括号的话，重复部分就到分号为止
\end{document}

P.S. \x表示一个变量，而x是一个字符。

现在我们就可以添加刻度线啦

\begin{tikzpicture}[scale=4]
	\clip (-0.1,-0.2) rectangle (1.6,1.51);
	\draw [gray,very thin,step=.5] (-1.4,-1.4) grid (1.4,1.4);
	\draw[->] (-1.5,0) -- (1.5,0);
	\draw[->] (0,-1.5) -- (0,1.5);
	\draw (0,0) circle [radius=1];
	\shadedraw[left color=gray,right color=green,draw=green!50!black] (0,0)--(0.3,0.)arc[start angle=0, end angle=30, radius=.3]--cycle;
	\draw [red, very thick] (30:1) --+ (0,-.5);
	\draw [blue, very thick] (30:1 |- 0,0)--(0,0);
	\path[name path=upward line] (1,0)--(1,1.5);
	\path[name path=sloped line] (0,0)--(30:1.5);
	\draw[name intersections={of=upward line and sloped line, by=x}][very thick,orange]
	(1,0)--(x);
	\foreach \x in {-1,-.5,.5} \draw (\x,-1pt)--(\x,1pt);
	\foreach \y in {-1,-.5,.5} \draw[yshift=\y cm] (-1pt,0)--(1pt,0);
\end{tikzpicture}

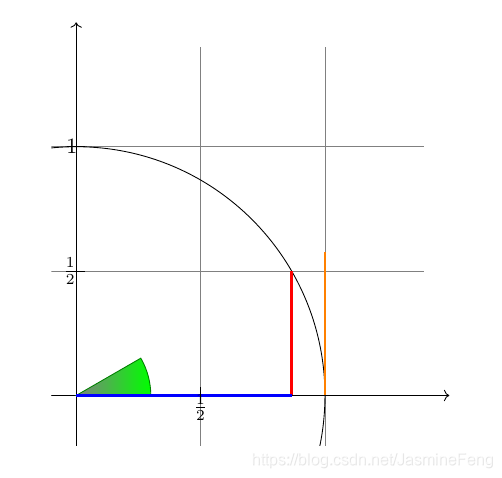

这里我们用了两种方法标刻度线，一种是在序列中存放刻度横坐标，然后直接在这些对应点上标注；还有一种是在序列中存放向待标刻度的点移动的距离（以原点为基准），注意变换完执行一次命令就失效了，下次又是从原点变换。

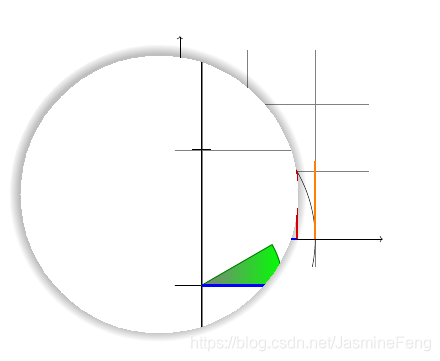

因为有网格，刻度不太清楚，所以用放大镜显示一下，以防你说我糊弄你🤭。

如果我们要标20个刻度线，是不是就要写{1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20}呢？当然不是啦，这也太累了叭。所以，比方说画15个圆。

\tikz \foreach \x in {1,...,15} \draw (\x,0) circle [radius=.4];

{1...15}表示1到15的自然数集合

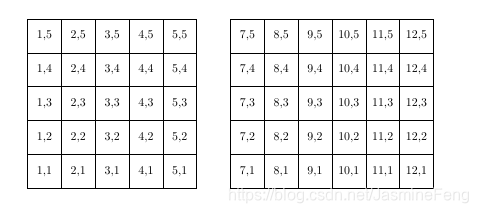

学会了循环语句，就能玩弄一些骚图了~

\begin{tikzpicture}
	\foreach \x in {1,2,...,5,7,8,...,12}
	\foreach \y in {1,...,5}
	{
	\draw (\x,\y) +(-.5,-.5) rectangle ++(.5,.5);  % 第二个++是+也行，不信你试试
	\draw (\x,\y) node{\x,\y};
	}
\end{tikzpicture}

大体思路是从中心点向左下方移动定一个矩形顶角，再向右上方移动定另一个矩形顶角，从而构造一个矩形，然后用\node填充数值（这个在下一个教程会讲）。

22、添加文本（Adding Text）

标完刻度线，我们还得标刻度数字，才能构成完整的刻度。

添加文本的基本思路如下：当绘制线条时，TikZ可能会在途中遇到node关键字，该关键字后通常跟着一些可选参数，然后附上文本——node[options]{<text>}，文本被置入一个TeX盒子然后放在当前位置。

P.S. \verb命令可以实现原文照排，即原样输出，常用于打印源代码、命令等。

verbatim adj. & adv. 一字不差的（地）

现在我们来标注数字。

\begin{tikzpicture}[scale=4]
%		\clip (-0.1,-0.2) rectangle (1.6,1.51);
% 	\draw [gray,very thin,step=.5] (-1.4,-1.4) grid (1.4,1.4);
	\draw[->] (-1.5,0) -- (1.5,0);
	\draw[->] (0,-1.5) -- (0,1.5);
	\draw (0,0) circle [radius=1];
	\shadedraw[left color=gray,right color=green,draw=green!50!black] (0,0)--(0.3,0.)arc[start angle=0, end angle=30, radius=.3]--cycle;
	\draw [red, very thick] (30:1) --+ (0,-.5);
	\draw [blue, very thick] (30:1 |- 0,0)--(0,0);
	\path[name path=upward line] (1,0)--(1,1.5);
	\path[name path=sloped line] (0,0)--(30:1.5);
	\draw[name intersections={of=upward line and sloped line, by=x}][very thick,orange]
	(1,0)--(x);
	\foreach \x in {-1,-0.5,0.5} \draw (\x,-1pt)--(\x,1pt) node[anchor=north]{$\x$}  ;
	\foreach \y in {-1,-0.5,0.5,1} \draw[yshift=\y cm] (-1pt,0)--(1pt,0) node [anchor=east]{$\y$};
\end{tikzpicture}

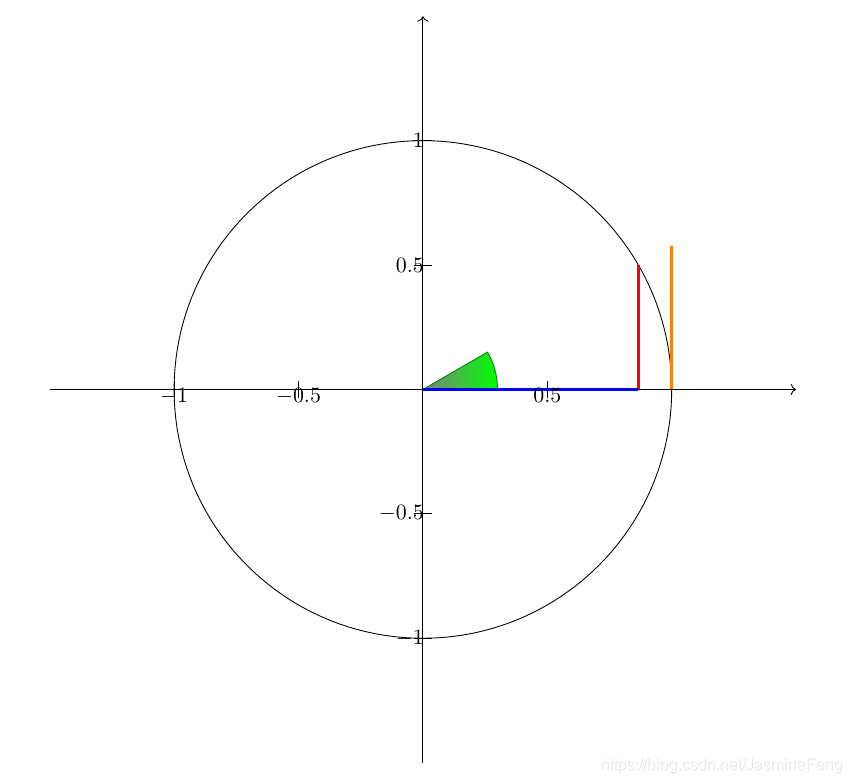

在node的可选参数中，我设定了anchor参数，该参数的作用是微调文本位置，anchor的本义是“锚”，想象有一个锚，假如它在北边（north），那我们的“船”（文本）就在南边（下方）；假如它在西南（south west），那我们的“船”就在东北（右上方）。

但是！这方法也太特喵的反人类（counter-intuitive）了吧，我要标在上方，却要设置north；要标在东北，却得指定south west，怎么想都怪怪的哦。那么有没有更符合我们直觉的选项呢？答案当然是肯定的。below/above/right/left/above right/above left/below right/below left可以完全替代东南西北，并！且！指定这些选项时我们可以细化设定，比如在下方$1pt$的位置可以这么写：node[below=1pt]，嘿嘿，这也太好了。

另外，node的定位是跟它在语句中的位置有关的，简而言之，node紧跟在哪个后面，就以哪个为参考系（除非你指定了midway very near end这种参数）。

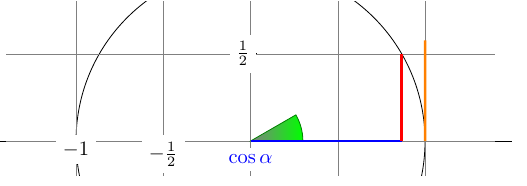

• 如果node紧跟在起点后，则相对位置以起点为参考系

  \draw [blue,very thick] (0,0)node[fill=white,below=0.1cm] {$ \cos\alpha $} -- (30:1 |- 0,0);


  标注的$\cos \alpha$在起点正下方

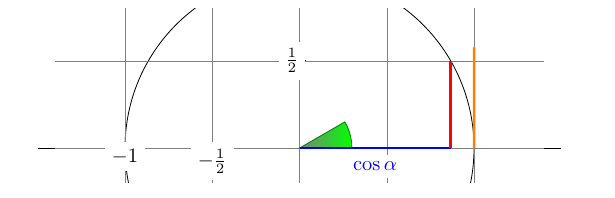

• 如果node紧跟在连线--后，则相对位置以连线为参考系

  \draw [blue,very thick] (0,0)--node[fill=white,below=0.1cm]{$ \cos\alpha $}(30:1 |- 0,0);


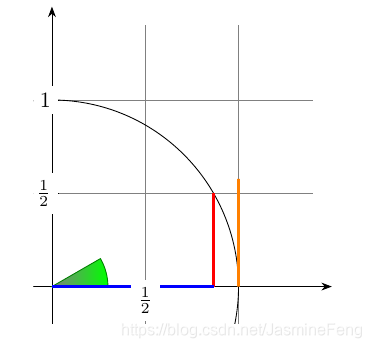

  为了更好地显示标注刻度的效果，我把网格线和裁剪命令都暂时去掉了。

  标注的$\cos \alpha$恰在蓝线正下方

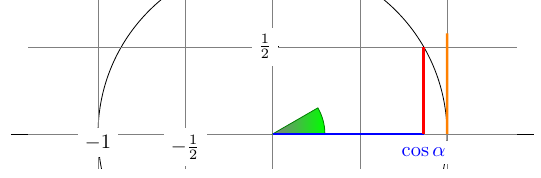

• 如果node紧跟在终点后，则相对位置以终点为参考系

  \draw [blue,very thick] (0,0)--(30:1 |- 0,0)node[fill=white,below=0.1cm]{$ \cos\alpha $};




为了让这张图看起来更“数学”，我们想要把$0.5$换成$\frac{1}{2}$，有没有方法呢？
事实上，\foreach为我们提供了一种特殊的语法格式，使得我们可以指定两个或两个以上的变量，它们彼此用斜杠/分隔开。这样一来，变量遍历到的集合也必须有多个了。如果指定了两个变量\x / \y，那么集合里对应位置一般要这么写<first>/<second>；但有时候/<second>是可以省略不写的，此时意味着<second>和<first>相同。且看下面的实例。

\begin{tikzpicture}[scale=4]
	\clip (-0.1,-0.2) rectangle (1.6,1.51);
	\draw [gray,very thin,step=.5] (-1.4,-1.4) grid (1.4,1.4);
	\draw[->] (-1.5,0) -- (1.5,0);
	\draw[->] (0,-1.5) -- (0,1.5);
	\draw (0,0) circle [radius=1];
	\shadedraw[left color=gray,right color=green,draw=green!50!black] (0,0)--(0.3,0.)arc[start angle=0, end angle=30, radius=.3]--cycle;
	\draw [red, very thick] (30:1) --+ (0,-.5);
	\draw [blue, very thick] (30:1 |- 0,0)--(0,0);
	\path[name path=upward line] (1,0)--(1,1.5);
	\path[name path=sloped line] (0,0)--(30:1.5);
	\draw[name intersections={of=upward line and sloped line, by=x}][very thick,orange]
	(1,0)--(x);
	\foreach \x/\t in {-1,-0.5/-\frac{1}{2},0.5/\frac{1}{2}} \draw (\x,-1pt)--(\x,1pt) node[below]{$\t$}  ;
	\foreach \y/\t in {-1,-0.5/-\frac{1}{2},0.5/\frac{1}{2},1} \draw[yshift=\y cm] (-1pt,0)--(1pt,0) node [left]{$\t$};
\end{tikzpicture}

现在加上了网格和裁剪

你可能会说，加上网格又不好看了，字和网格穿插在一起了，这好办，我们可以指定用白色填充节点：node[fill=white]

\begin{tikzpicture}[scale=3,>=Stealth]
	\clip (-0.1,-0.2) rectangle (1.6,1.51);
	\draw [gray,very thin,step=.5] (-1.4,-1.4) grid (1.4,1.4);
	\draw[->] (-1.5,0) -- (1.5,0);
	\draw[->] (0,-1.5) -- (0,1.5);
	\draw (0,0) circle [radius=1];
	\shadedraw[left color=gray,right color=green,draw=green!50!black] (0,0)--(0.3,0.)arc[start angle=0, end angle=30, radius=.3]--cycle;
	\draw [red, very thick] (30:1) --+ (0,-.5);
	\draw [blue, very thick] (30:1 |- 0,0)--(0,0);
	\path[name path=upward line] (1,0)--(1,1.5);
	\path[name path=sloped line] (0,0)--(30:1.5);
	\draw[name intersections={of=upward line and sloped line, by=x}][very thick,orange]
	(1,0)--(x);
	\foreach \x/\t in {-1,-0.5/-\frac{1}{2},0.5/\frac{1}{2}} \draw (\x,-1pt)--(\x,1pt) node[below,fill=white]{$\t$}  ;
	\foreach \y/\t in {-1,-0.5/-\frac{1}{2},0.5/\frac{1}{2},1} \draw[yshift=\y cm] (-1pt,0)--(1pt,0) node [left,fill=white]{$\t$};
\end{tikzpicture}

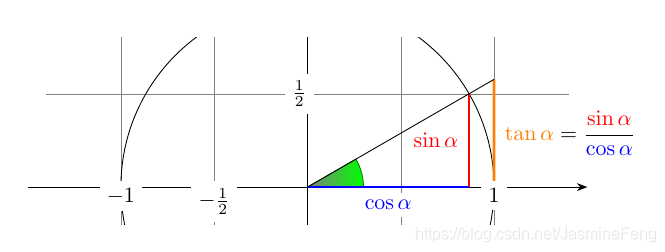

看起来已经很不错了，对吗？不过还差一点儿，现在我们要做的是标注诸如$\sin \alpha ,\cos \alpha$这些数学符号。

\documentclass{article}
\usepackage{tikz,pgffor,amsmath}
\usetikzlibrary{intersections,arrows.meta}
\begin{document}
	\begin{tikzpicture}[scale=3,>=Stealth]
		\clip (-2,-0.2) rectangle (2,0.8);
		\draw [gray,very thin,step=.5] (-1.4,-1.4) grid (1.4,1.4);
		\draw[->] (-1.5,0) -- (1.5,0) coordinate(x axis);  %1
		\draw[->] (0,-1.5) -- (0,1.5) coordinate;
		\draw (0,0) circle [radius=1];
		\shadedraw[left color=gray,right color=green,draw=green!50!black] (0,0)--(0.3,0.)arc[start angle=0, end angle=30, radius=.3]--cycle;
		\draw [red, very thick] (30:1) -- node[fill=white,left=1pt]{$\sin\alpha$}+ (0,-.5);
		\draw [blue, very thick] (30:1 |- x axis)-- node[fill=white,below=2pt]{$\cos\alpha$}(0,0);  % 2
		\path[name path=upward line] (1,0)--(1,1.5);
		\path[name path=sloped line] (0,0)--(30:1.5);
		\draw[name intersections={of=upward line and sloped line, by=intsct}] [very thick,orange]
		(1,0)--node[fill=white,right=1pt]
		{$
		\tan\alpha\color{black}=\dfrac{{\color{red}\sin\alpha}}{\color{blue}\cos\alpha}   %3
		$}(intsct)
		;
		\draw (0,0)--(intsct);
		\foreach \x/\t in {-1,-0.5/-\frac{1}{2},1} \draw (\x,-1pt)--(\x,1pt) node[below,fill=white]{$\t$}  ;
		\foreach \y/\t in {-1,-0.5/-\frac{1}{2},0.5/\frac{1}{2},1} \draw[yshift=\y cm] (-1pt,0)--(1pt,0) node [left,fill=white]{$\t$};
	\end{tikzpicture}
\end{document}

在注释1处我们在\path命令结束前跟上了coordinate (<x axis>)，这可以给我们的坐标设置别名，方便注释2处引用。注释3处，我们开始标注数学的三角函数符号，\color命令指定了符号颜色，使用了\dfrac命令使得分数不因行内公式被压缩（需在导言区导入amsmath宏包）。整体效果如下。

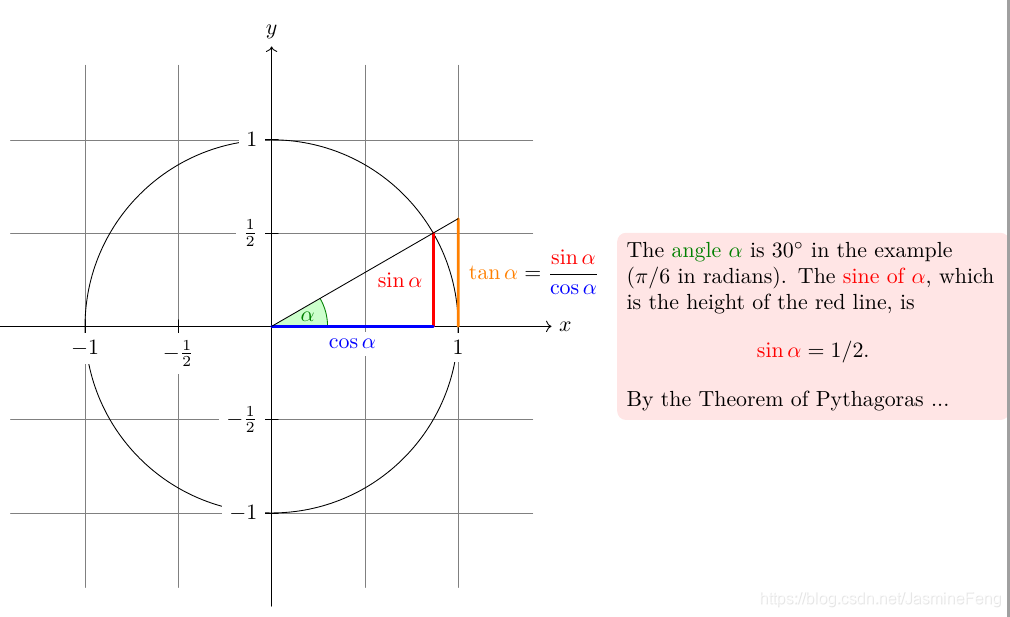

最后，让我们加上右侧的注释性文字。

\documentclass{article}
\usepackage{tikz,pgffor,amsmath}
\usetikzlibrary{intersections,arrows.meta}
\begin{document}
	\begin{tikzpicture}
		[scale=3,line cap=round,
		% Styles
		axes/.style=,
		important line/.style={very thick},
		information text/.style={rounded corners,fill=red!10,inner sep=1ex}]
		% Colors
		\colorlet{anglecolor}{green!50!black}
		\colorlet{sincolor}{red}
		\colorlet{tancolor}{orange!80!black}
		\colorlet{coscolor}{blue}
		% The graphic
		\draw[help lines,step=0.5cm] (-1.4,-1.4) grid (1.4,1.4);
		\draw (0,0) circle [radius=1cm];
		\begin{scope}[axes]
		\draw[->] (-1.5,0) -- (1.5,0) node[right] {$x$} coordinate(x axis);
		\draw[->] (0,-1.5) -- (0,1.5) node[above] {$y$} coordinate(y axis);
		\foreach \x/\xtext in {-1, -.5/-\frac{1}{2}, 1}
		\draw[xshift=\x cm] (0pt,1pt) -- (0pt,-1pt) node[below,fill=white] {$\xtext$};
		\foreach \y/\ytext in {-1, -.5/-\frac{1}{2}, .5/\frac{1}{2}, 1}
		\draw[yshift=\y cm] (1pt,0pt) -- (-1pt,0pt) node[left,fill=white] {$\ytext$};
		\end{scope}
		\filldraw[fill=green!20,draw=anglecolor] (0,0) -- (3mm,0pt)
		arc [start angle=0, end angle=30, radius=3mm];
		\draw (15:2mm) node[anglecolor] {$\alpha$};
		\draw[important line,sincolor]
		(30:1cm) -- node[left=1pt,fill=white] {$\sin \alpha$} (30:1cm |- x axis);
		\draw[important line,coscolor]
		(30:1cm |- x axis) -- node[below=2pt,fill=white] {$\cos \alpha$} (0,0);
		\path [name path=upward line] (1,0) -- (1,1);
		\path [name path=sloped line] (0,0) -- (30:1.5cm);
		\draw [name intersections={of=upward line and sloped line, by=t}]
		[very thick,orange] (1,0) -- node [right=1pt,fill=white]
		{$\tan \alpha \color{black}=
		\dfrac{{\color{red}\sin \alpha}}{\color{blue}\cos \alpha}$} (t);
		\draw (0,0) -- (t);
		\draw[xshift=1.85cm]
		node[right,text width=6cm,information text]
		{
		The {\color{anglecolor} angle $\alpha$} is $30^\circ$ in the
		example ($\pi/6$ in radians). The {\color{sincolor}sine of
		$\alpha$}, which is the height of the red line, is
		\[
		{\color{sincolor} \sin \alpha} = 1/2.
		\]
		By the Theorem of Pythagoras ...
		};
	\end{tikzpicture}
\end{document}

这里的改动比较大，因为做了比较多的优化，主要是在开始的地方预设了样式、颜色，后面就可以直接引用。在加解释性文字的地方，我们指定了text width=6cm。

第一个教程到这里就差不多结束啦，如果大家还觉得不过瘾的话，可以看看我这篇实例讲解：
TikZ从零开始（一）——实例之受力分析图绘制
