Android自定义控件-UI绘制流程

目录

一、Activity加载显示基本流程

二、布局加载

一、探秘setContentView（activity屏幕安装的位置）

二、Window（电子屏幕）

三、PhoneWindow（手机屏幕）

四、DecorView（屏幕显示的内容）

五、关系图

三、UI绘制

1、requestLayout

2、invalidate

3、ViewRootImpl

4、流程图

5、masure

5.1、View的测量

5.2、ViewGroup的测量

6、layout

6.1、View的layout

6.2、ViewGroup的layout

7、draw

第一步：绘制背景

第二步：

第三步：绘制内容

第四步：绘制子view

第五步：

第六步：绘制滚动条

8、postInvalidate

三、套路自定义控件

继承View

继承ViewGroup

四、问题

五、TODO

---

一、Activity加载显示基本流程

二、布局加载

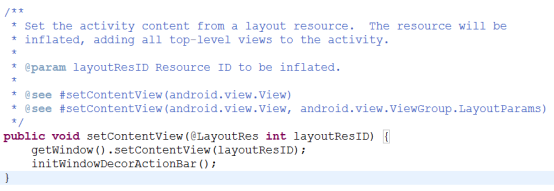

一、探秘setContentView（activity屏幕安装的位置）

其实就是调用了Window中的setContentView

getWindow()方法获取到的Window实现类是PhoneWindow

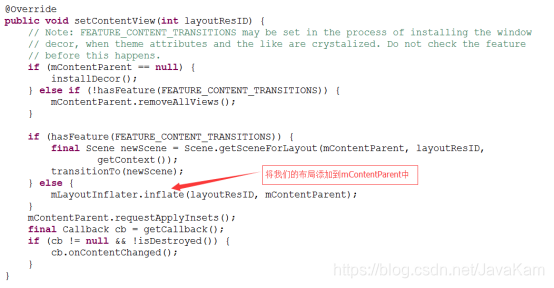

最终调用的还是PhoneWindow中的setContentView方法

二、Window（电子屏幕）

Window的类型



三、PhoneWindow（手机屏幕）

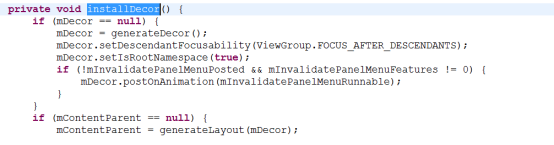

mContentParent为空的时候会调用如下方法

installDecor的作用：就是创建一个DecorView，并将窗体布局添加到DecorView中，然后返回ID为content的帧布局

初始化一个DecorView

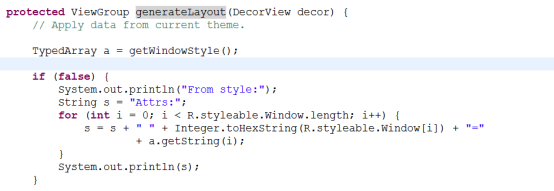

然后调用generateLayout方法

generateLayout方法的作用就是设置一些窗体的属性值，然后窗体布局添加到DecorView中，并返回窗体布局中ID为content的帧布局

四、DecorView（屏幕显示的内容）

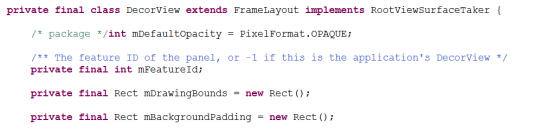

DecorView是PhoneWindow中的内部类，继承帧布局

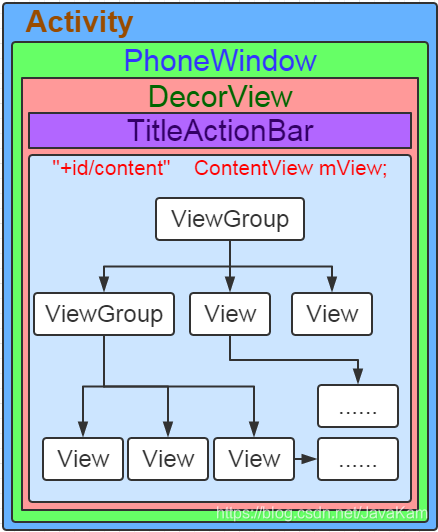

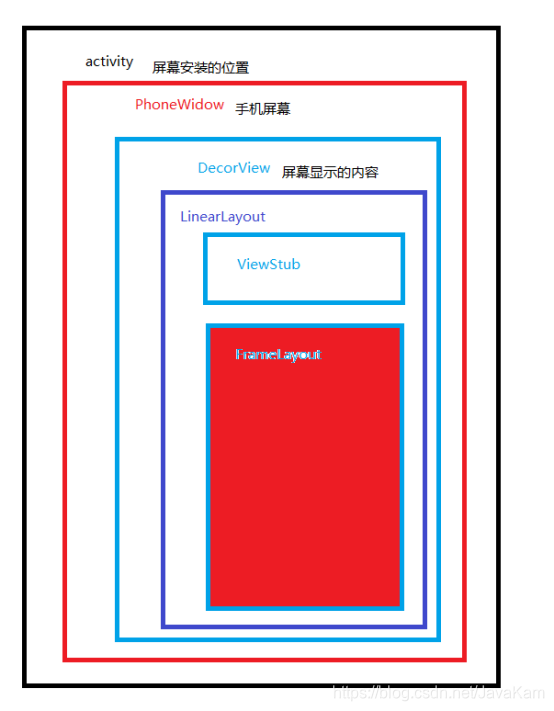

五、关系图

三、UI绘制

UI绘制的起始点

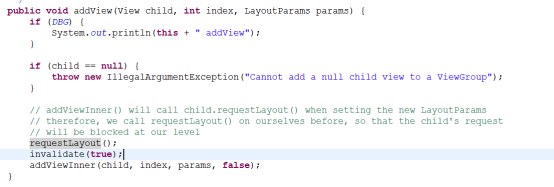

在PhoneWindow中调用setContentView的时候调用了mContentParent的addView方法，其实调用就是ViewGroup中的addView方法。

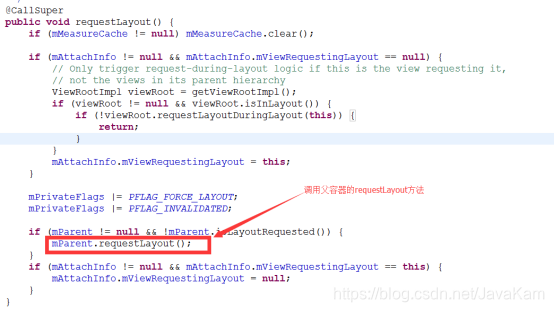

1、requestLayout

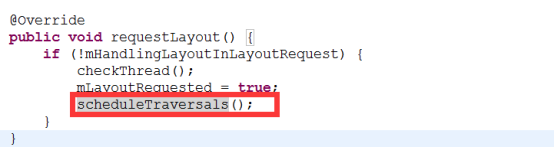

最终调用的ViewRootImpl中的requestLayout方法

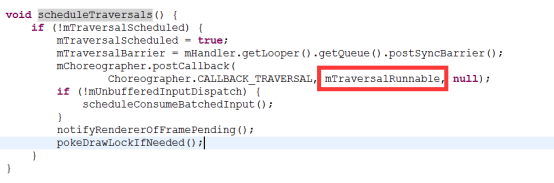

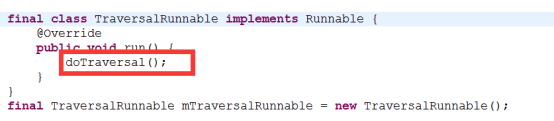

最终调用了scheduleTraversals方法

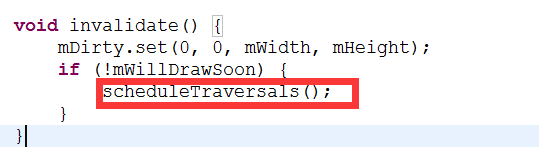

2、invalidate

ViewGroup中的invalidate方法调用了View中的invalidate方法，该方法必须在UI线程中被调用

View中invalidate方法如下

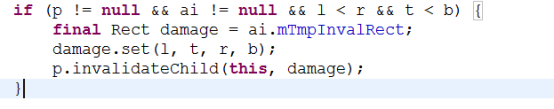

invalidateInternal关键代码如下

上述关键代码中最终调用的是ViewGroup中的invalidateChild方法

ViewGroup中invalidateChild方法的关键代码如下

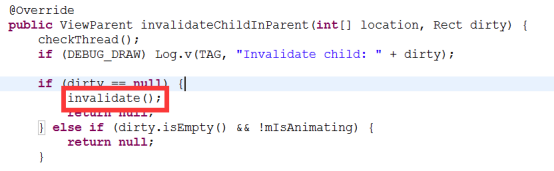

通过do-while循环找到根布局（ViewRootImpl），并调用其中的invalidateChildInParent

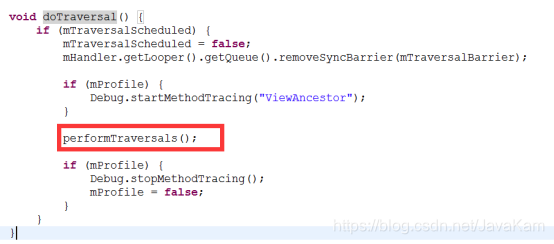

3、ViewRootImpl

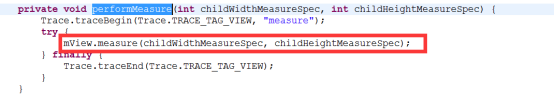

performTraversals关键代码

performLayout关键代码

performDraw关键代码

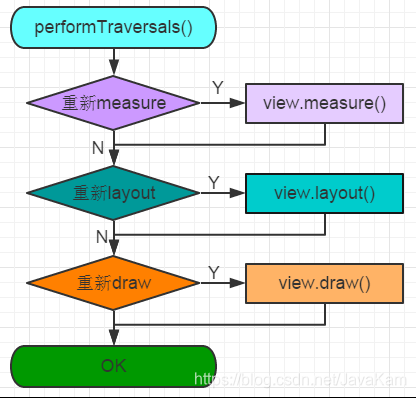

4、流程图

5、masure

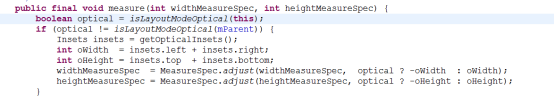

5.1、View的测量

方法中的两个参数是由父容器传递进来的，是测量规则。

测量规则由两部分组成，高2位是MODE，低30位是size

测量规则由三种类型

1. EXACTLY: 精确的。
2. AT_MOST: 最大
3. UNSPECIFIED: 不确定

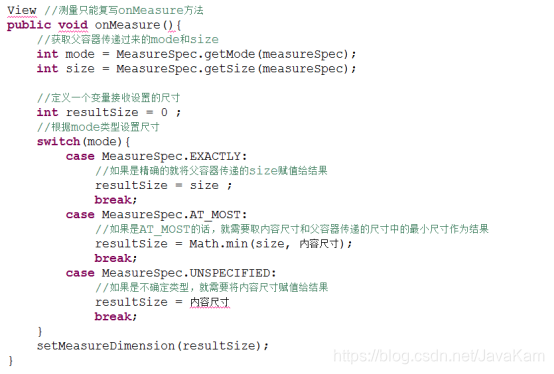

onMeasure方法代码如下

5.2、ViewGroup的测量

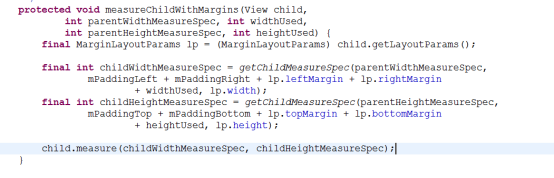

作用：获取子view的LayoutParams，通过LayoutParams获取到子view的尺寸，然后通过父容器的测量规则和子view的尺寸通过getChildMeasureSpec方法生成一个测量规则传递给子view进行测量

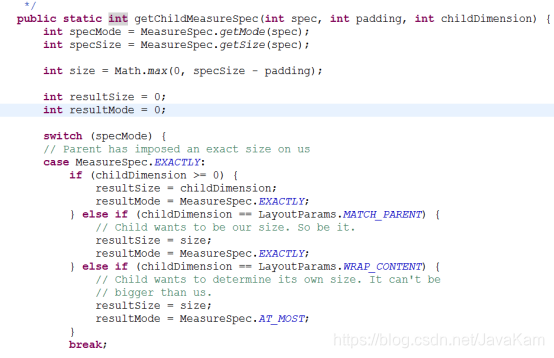

getChildMeasureSpec方法如下

6、layout

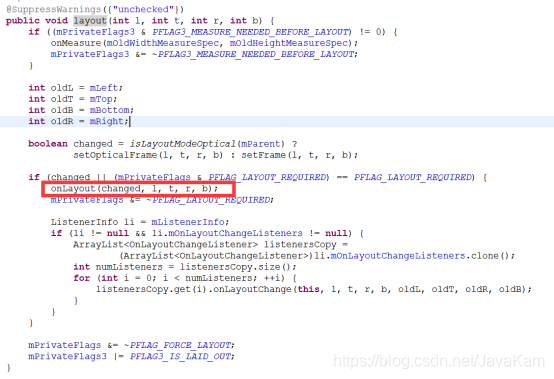

6.1、View的layout

在View中onLayout是空实现

留给子类自己需要的时候去实现

6.2、ViewGroup的layout

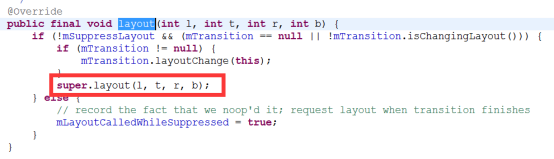

实际上ViewGroup中的layout方法调用的是父类View的layout方法

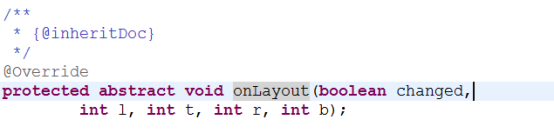

ViewGroup中的onLayout方法是一个抽象类，子类必须要去实现

RelativeLayout中的onLayout方法如下

最终还是调用子view的layout方法

7、draw

在ViewRootImpl类中的drawSoftware方法中创建了canvas并调用了view.draw(canvas)

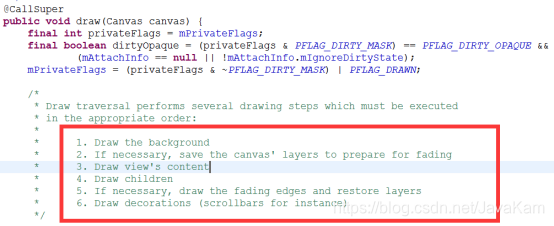

View中的draw方法如下

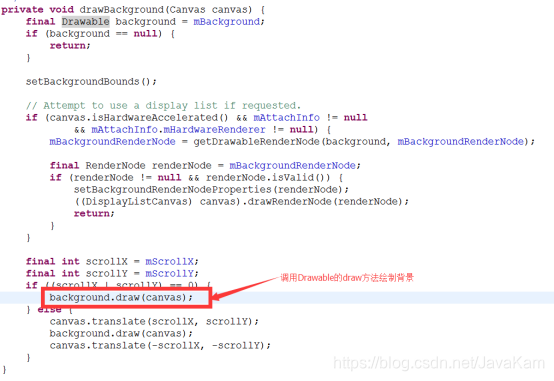

第一步：绘制背景

第二步：

第三步：绘制内容

因为每个View内容不同，所以onDraw留给子类实现

第四步：绘制子view

View类中dispatchDraw是空实现，如果有子view再去复写该方法，如ViewGroup

通过源码我们可以看到ViewGroup中通过for循环调用了drawchild方法

第五步：

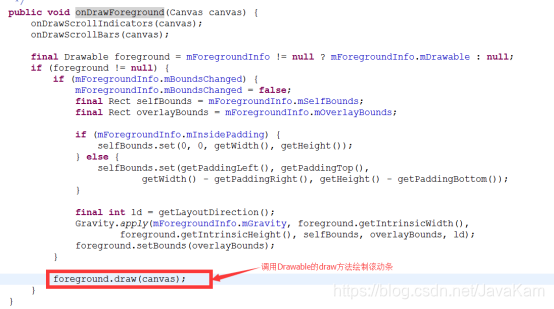

第六步：绘制滚动条

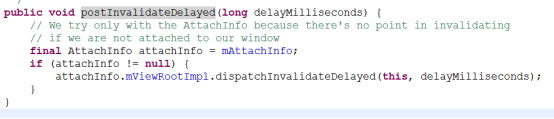

8、postInvalidate

通过该方法注释可以知道这个方法是在子线程中被调用

最终调用了ViewRootImpl中的dispatchInvalidateDelayed方法

最终还是通过handle调用了在主线程中invalidate方法



三、套路自定义控件

继承View

重新onMeasure方法测量自己的宽高，然后调用setMeasuredDimension设置宽高

具体可以参考TextView源码中的onMeasure()方法的写法，其中就是按照上述顺序完成的

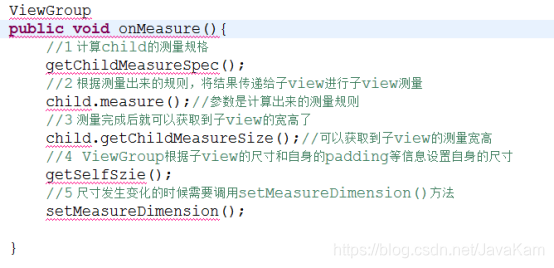

继承ViewGroup

在onMeasure方法中需要测量子控件大小，还需要测量自身大小，然后调用setMeasuredDimension设置自身的宽高，在测量子view是可用使用ViewGrou提供的测量子view的方法，也可以自定义测量规则，最后在onLayout方法中对子view进行布局

具体可以参考LinearLayout或RelativeLayout中的onMeasure()方法，其中子view的获取都是通过for循环完成了

四、问题

如何让一个ScrollView里面的ListView全部展开？

通常的方法是继承ListView，重写onMeasure方法：

为什么要这么做？

1.设置mode为什么是 MeasureSpec.AT_MOST？

2.value为什么是Integer.MAX_VALUE >> 2？



五、TODO

自定义控件实践
