(2018.11.08)Android Profiler基础使用

​
（转载公司内部论坛本人文章2018.11.08）

一、概览

导语 : 2017年Google I/O大会上发布了Android Studio 3.0，其中一项更新是将之前内置的Android Monitor换成了Android Profiler。最新版Android Studio3.2已经移除了DDMS的入口了，感觉Google是想用Android Profiler完全取代DDMS。

在Google官网有几篇文章介绍了Android Profiler使用方法，这里我只是做了一下搬运工，结合自己的Demo得出的一些理解。如果有理解错漏的地方，欢迎指出。

个人觉得Android Profiler相比DDMS最大的优势在于它集成于Android Studio，为我们Android应用提供了 实时 检测工具，同时界面交互比较友好，能够快速简单的获取到我们想要的CPU，内存等信息。

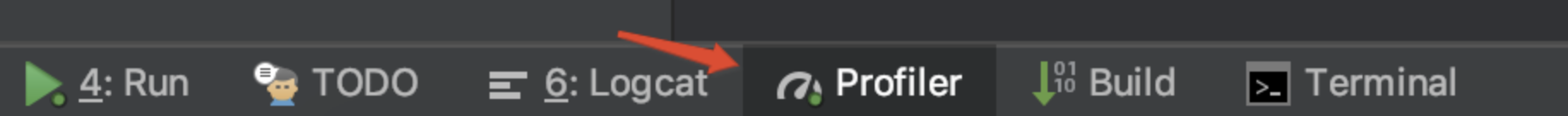

Profiler入口：点击 ** View > Tool Windows > Android Profiler** ，或者点击Studio右下角的Profiler。

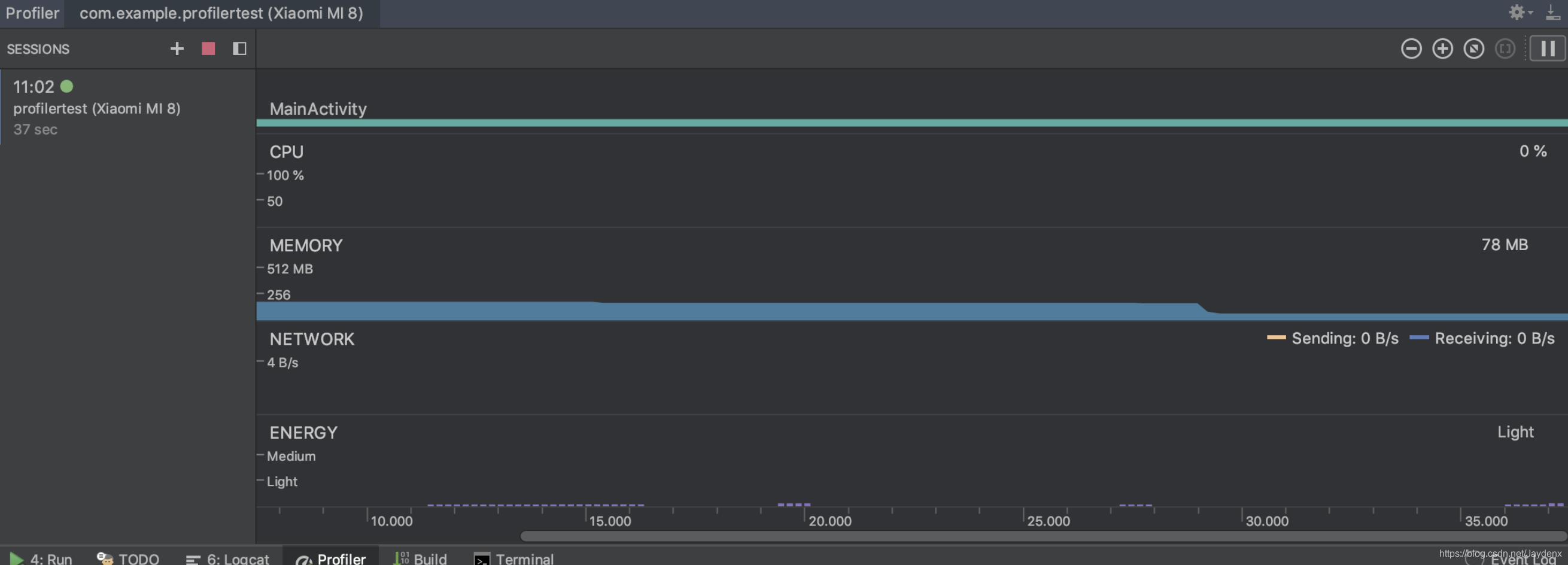

打开之后界面如下图，CPU，MEMORY（内存），NETWORK（网络），ENERGY（耗电，android studio3.2新增）四大部分。本文主要介绍 CPU 和 内存 部分。

二、CPU Profiler（CPU分析器）

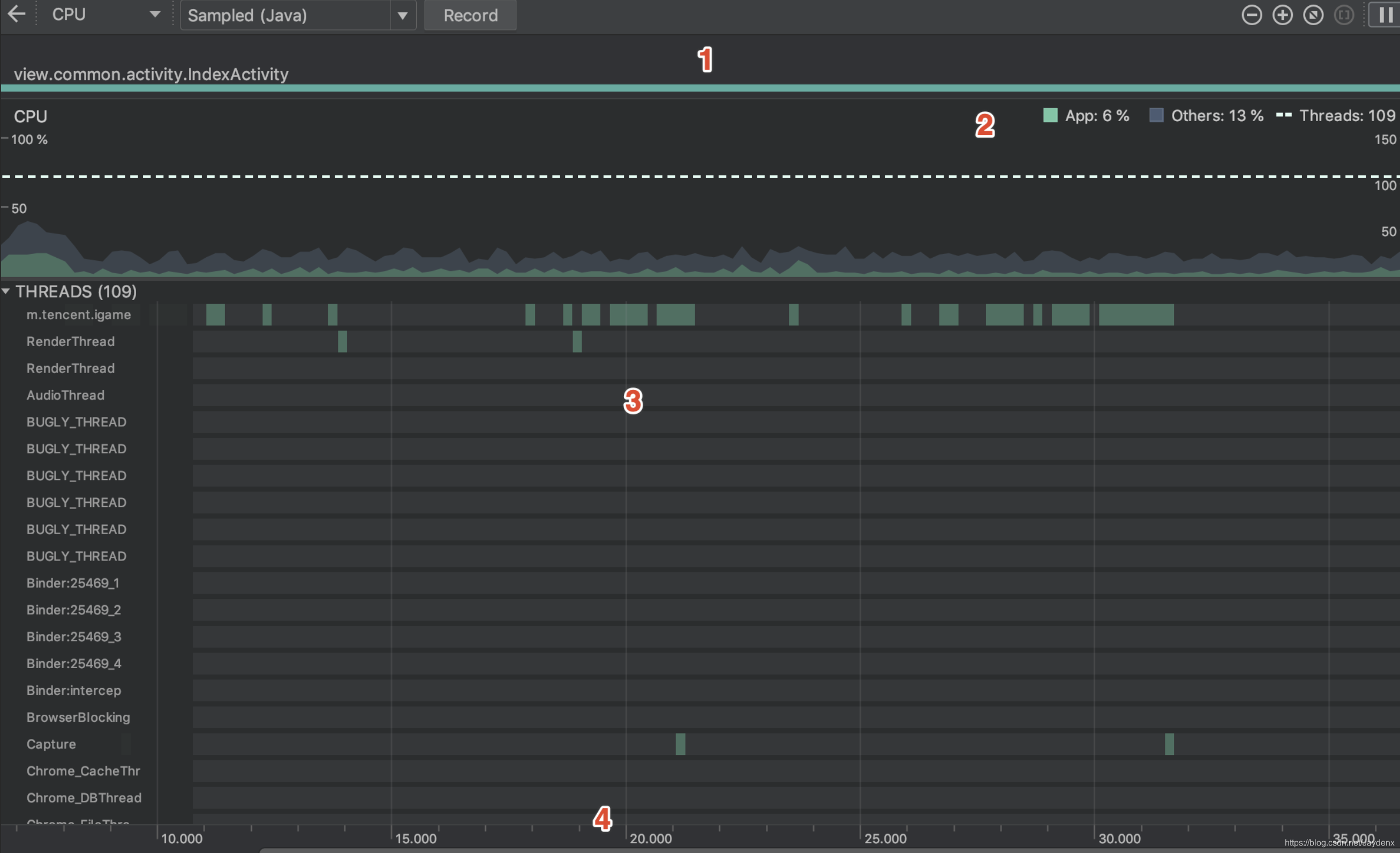

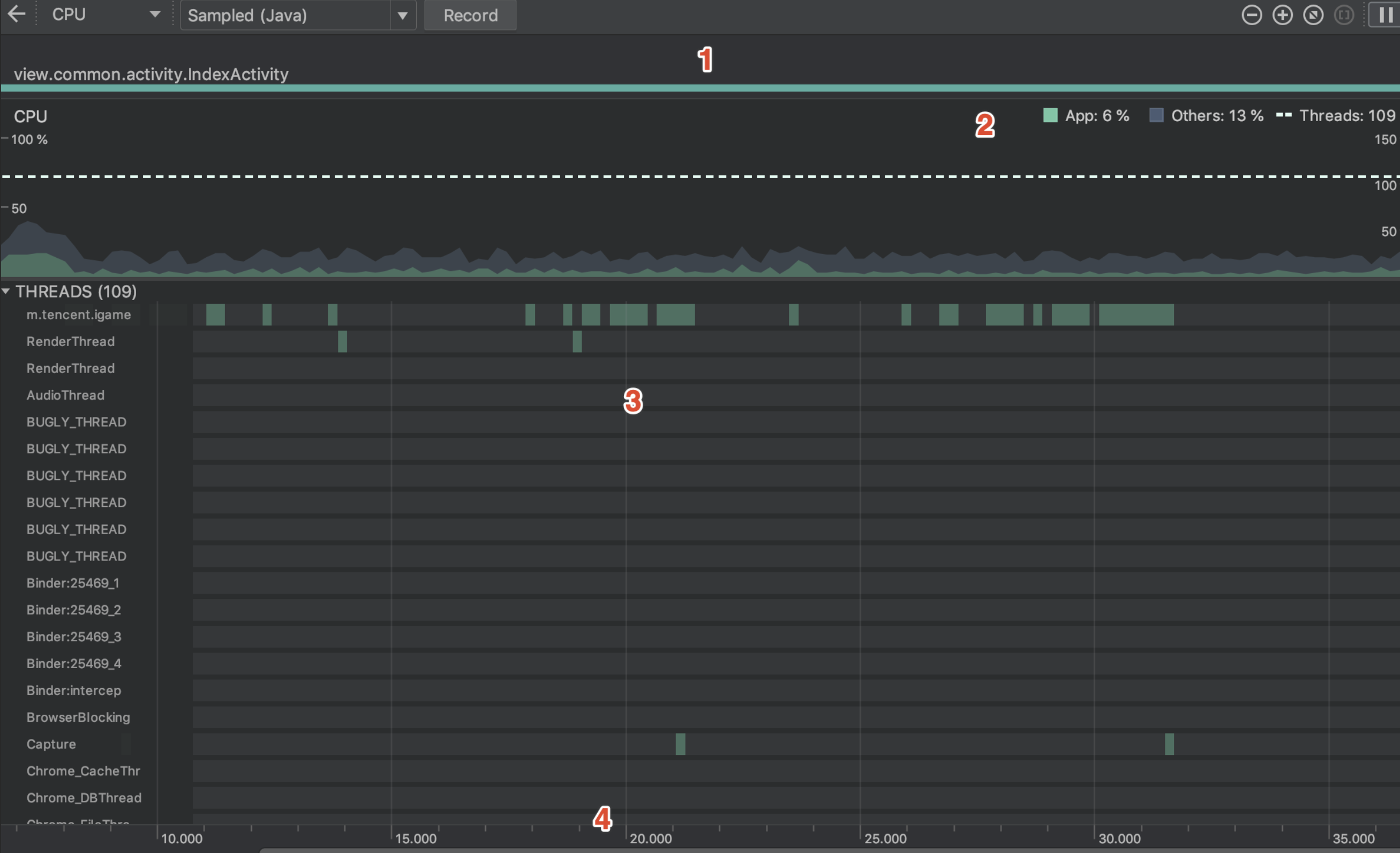

CPU Profiler 可帮助我们实时检查应用的 CPU 使用率和线程活动，并进行函数跟踪，以便我们优化和调试应用代码。打开视图如下：

1. Event 时间线： 显示应用中Activity的生命周期，及用户与设备交互事件，比如按返回键，屏幕旋转等。

2. CPU 时间线： 分别显示了应用的实时 CPU 使用率，其他进程的CPU使用率，以及应用使用的线程数。

3. 线程活动时间线： 列出进程的每个线程，并使用下面列出的颜色沿时间线标示它们的活动情况。

• 绿色： 表示线程处于活动状态或准备使用 CPU。 即，它正在“运行中”或处于“可运行”状态。

• 黄色： 表示线程处于活动状态，但它正在等待一个 I/O 操作（如磁盘或网络 I/O），然后才能完成它的工作。

• 灰色： 表示线程正在休眠且没有消耗任何 CPU 时间。 当线程需要访问尚不可用的资源时偶尔会发生这种情况。 线程进入自主休眠或内核将此线程置于休眠状态，直到所需的资源可用。

下面我用一个简单的Demo说明CPU Profiler的使用，先看测试代码：

public class ProfilerActivity extends AppCompatActivity {
    private Handler mHandler = new Handler() {
        @Override
        public void handleMessage(Message msg) {
            super.handleMessage(msg);
            if (msg.what == 1) {
                try {
                    Thread.sleep(100);
                } catch (InterruptedException e) {
                    e.printStackTrace();
                }
                sendEmptyMessageDelayed(1, 500);
            }
        }
    };

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_profiler);
        mHandler.sendEmptyMessage(1);
    }
}

代码比较简单，在Activity中有一个Handler，500ms循环一次，每次让线程sleep100ms，记录CPU使用情况，点击上面的 Record 按钮，大约3秒后Stop，会生成如下四个视图（Call Chart、Flame Chart、Top Down、Bottom Up）

1、Call Chart（调用图）

Call Chart图如上图。其实在真实项目中，生成的图比这个看起来复杂多了。但只要你弄清它们的关系，Call Chart展示的调用关系还是挺清晰的。

首先每个横条代表一个函数的运行时间，具体颜色区分如下：

• 橙色： 对系统 API 的函数调用

• 绿色 ：对应用自有函数的调用

• ** 蓝色：** 对第三方 API（包括 Java 语言 API）的函数调用

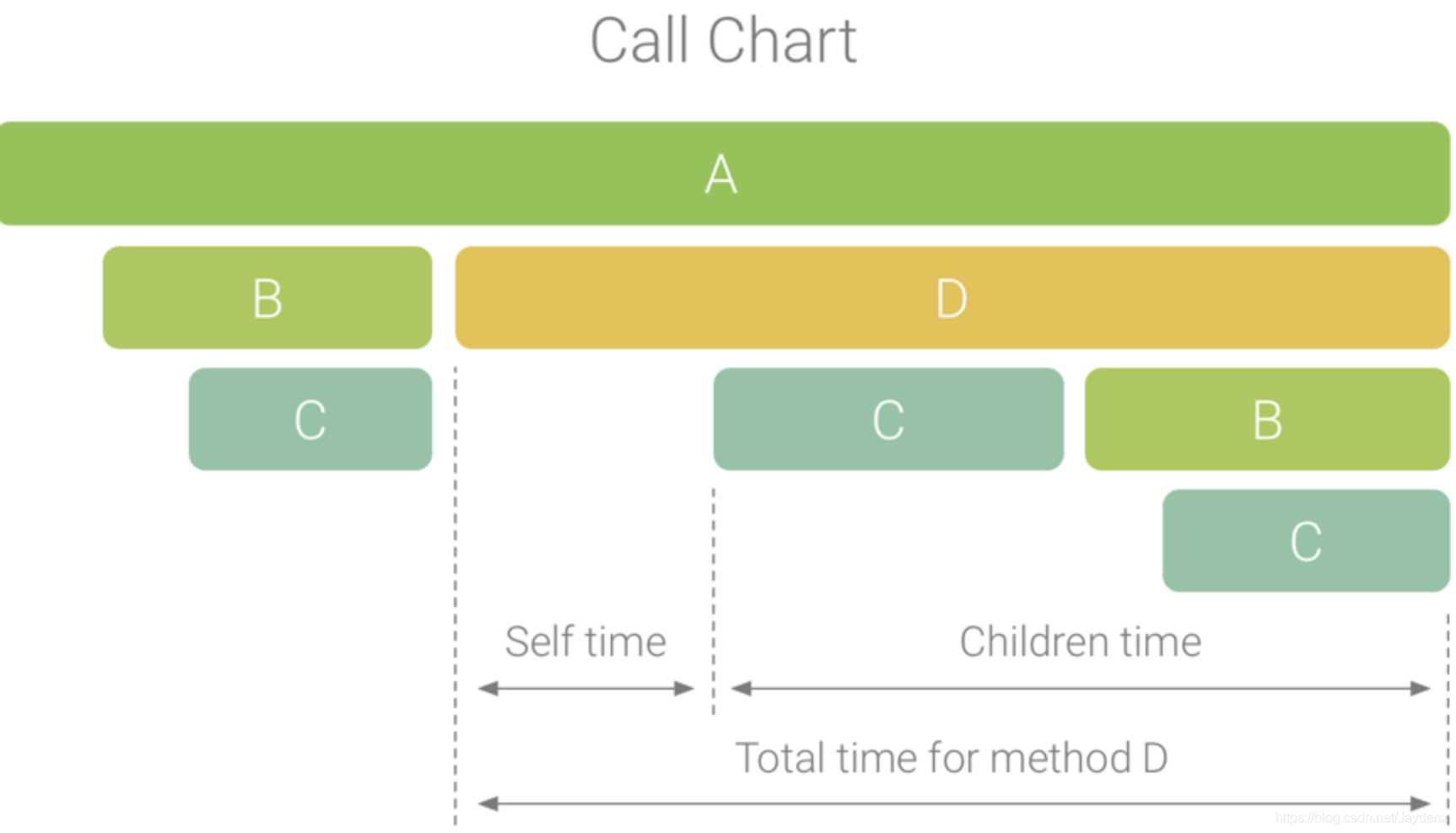

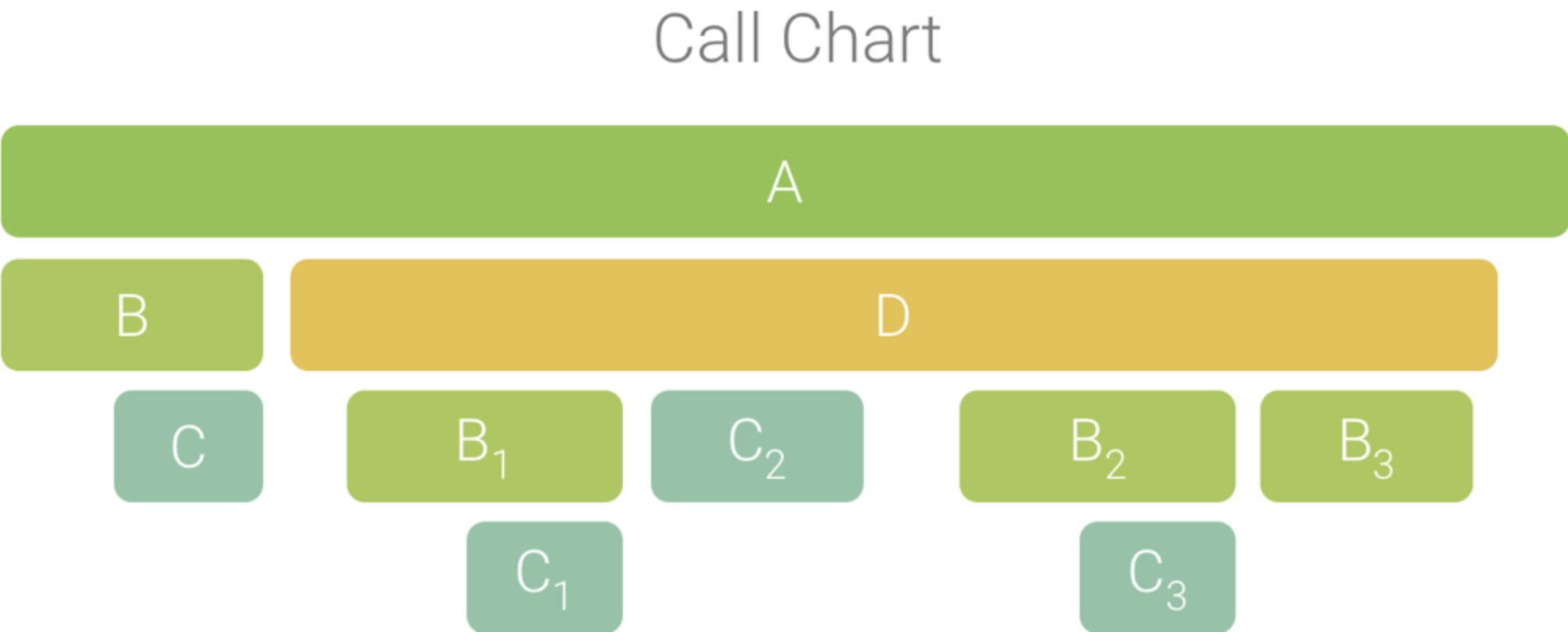

Call Chart图可以简化为下面表示例：

图中看出，D函数的运行时间 Total time = Self Time + Children time （C和B的运行时间）

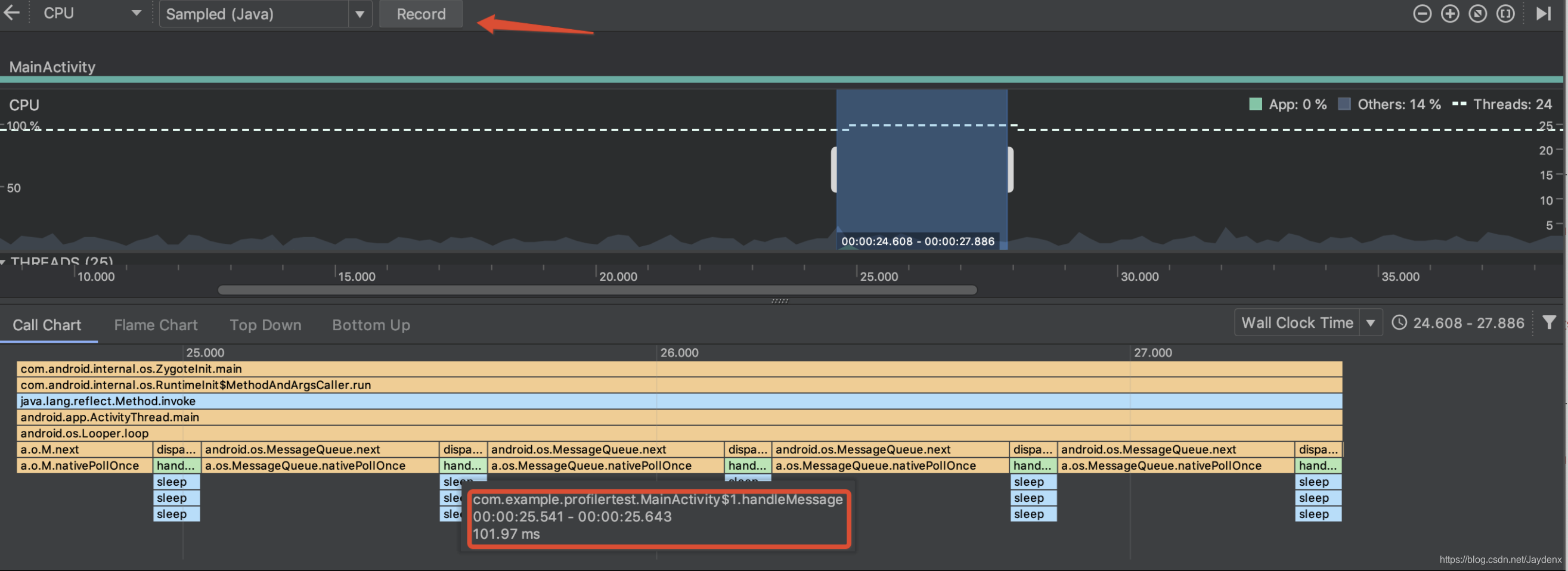

鼠标放在每个横条上会显示函数的运行时间，如图显示每次 handleMessage()方法大约执行了102ms，然后大概500ms循环一次。 点击右键还可以Jump to Source跳转到原代码处。

总结：Call Chart图显示了应用内所有函数的调用关系以及运行时间，方便开发者快速查看某个时间点应用内函数的调用和耗时情况。

2、Flame Chart（火焰图）

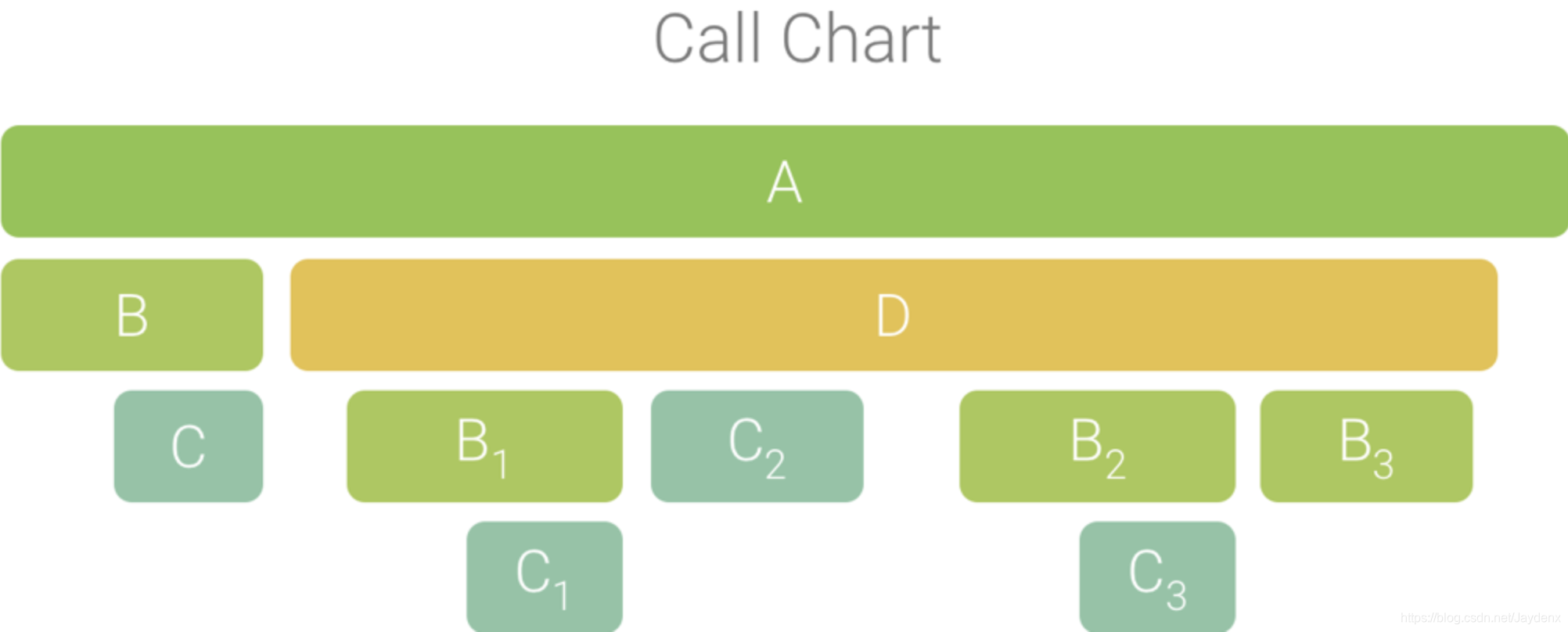

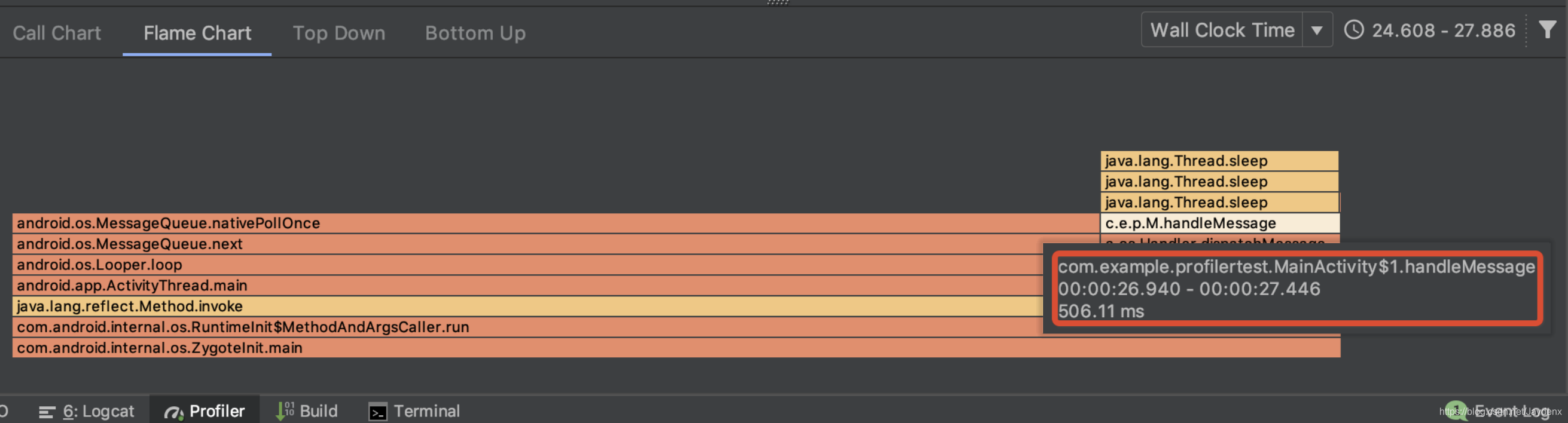

切换至Flame Chart。Flame Chart颜色没有特殊含义。看似是Call Chart的倒置，其实不完全是这样。Flame Chart会将调用顺序完全相同的函数归类成一个横条，怎么理解这个调用顺序相同呢？如下的调用图（Call Chart）

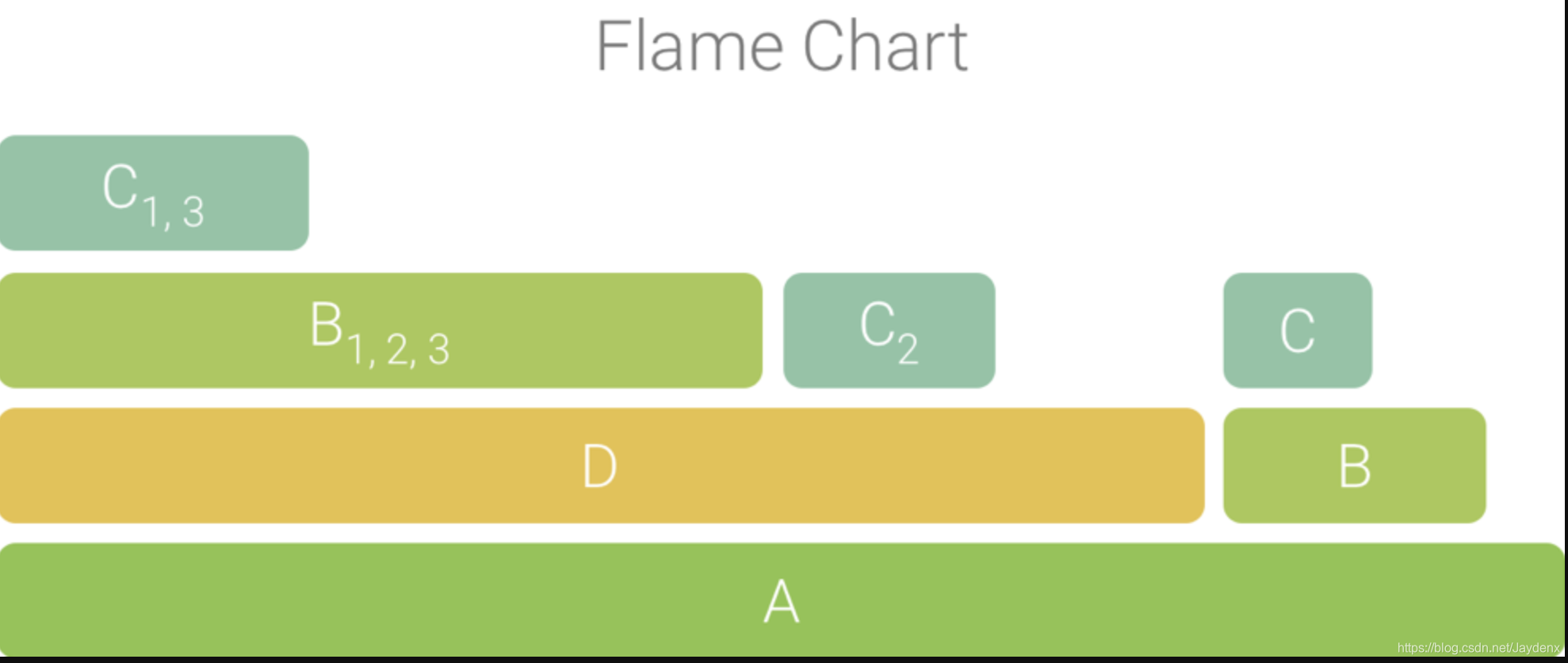

由于 B^^1、B2^ 和 B^³^ 共享相同的调用顺序 (A → D → B)，所以在火焰图（Flame Chart）中会合并成一个横条。同理，C^¹^ 和 C^³^ 也会汇总在一起。所以Flame Chart图如下：

此时，X轴不在表示调用时间，而表示每个函数相对的运行总时间。

总结：Flame Chart更方便开发者查询哪些函数消耗的时间最多。火焰图如果看顶层的哪个函数占据的宽度比较大，就表示该函数可能存在性能问题。

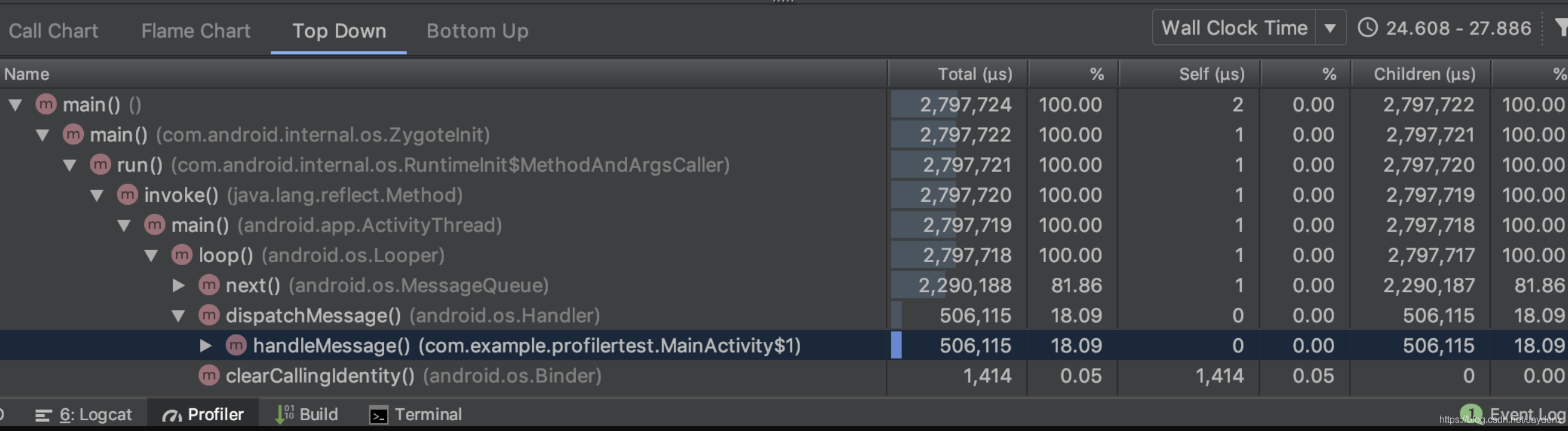

3、Top Down

Top Down显示一个函数调用列表，展开后可以查看函数的被调用方。可以理解为，Flame chart 是Top down 的图形化表示形式。

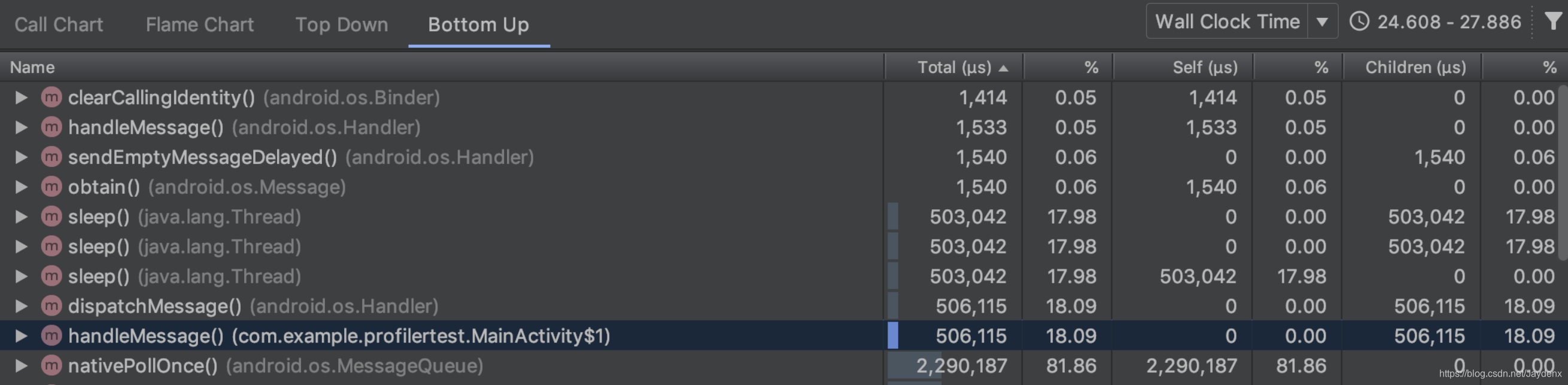

4、Bottom Up

Bottom Up列出了所有执行函数的时间，点开后是它的调用方，按运行时间排序。

三、Memory Profiler（内存分析器）

Memory Profiler显示一个应用内存使用量的 实时图表 ，可以 捕获堆转储 、以及 跟踪内存分配 。

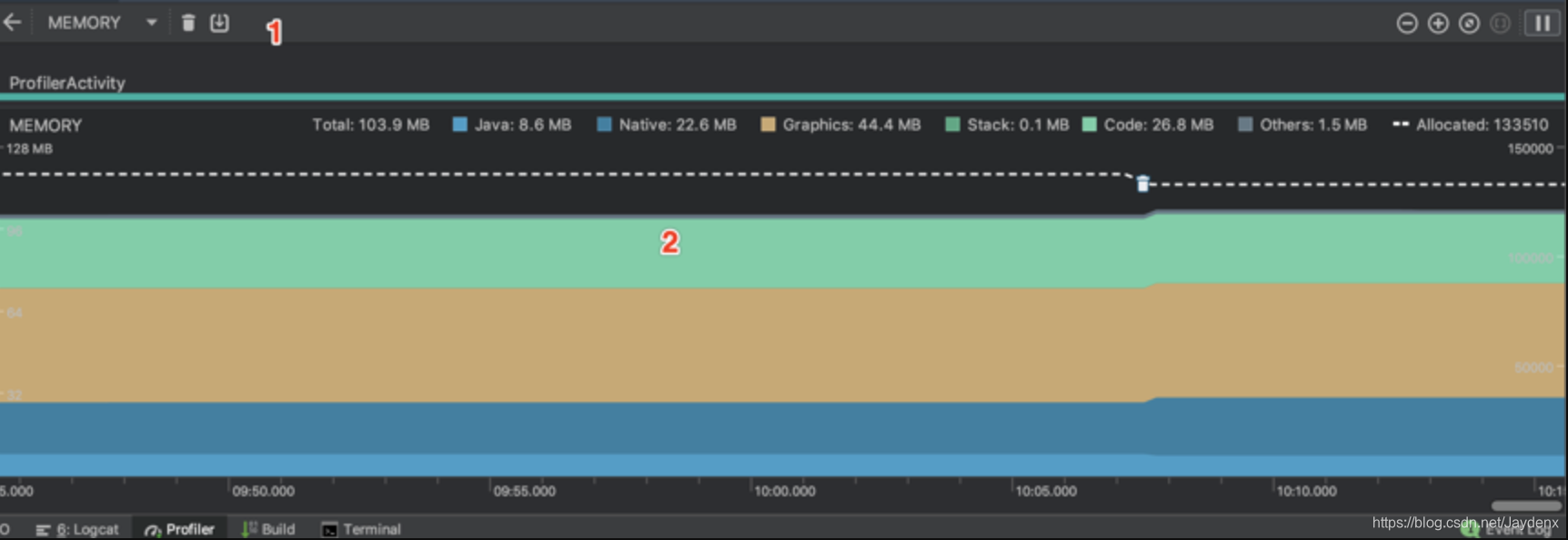

1. 分别是强制垃圾回收按钮，Dump Java Heap（捕获堆转储）按钮，如果是Android7.1及以下系统，旁边会Record按钮。

2. 实时显示了每个内存类别使用了多少内存，虚线表示分配的对象数，以及垃圾回收Event图标。

   内存计数的类别如下：

• Total： 应用占用内存总量

• Java： 从 Java 或 Kotlin 代码分配的对象内存。

• Native： 从 C 或 C++ 代码分配的对象内存。即使您的应用中不使用 C++，您也可能会看到此处使用的一些原生内存，因为 Android 框架使用原生内存代表您处理各种任务，如处理图像资源和其他图形时，即使您编写的代码采用 Java 或 Kotlin 语言。

• Graphics： 图形缓冲区队列向屏幕显示像素（包括 GL 表面、GL 纹理等等）所使用的内存。 （请注意，这是与 CPU 共享的内存，不是 GPU 专用内存。）

• Stack： 您的应用中的原生堆栈和 Java 堆栈使用的内存。 这通常与您的应用运行多少线程有关。

• Code： 您的应用用于处理代码和资源（如 dex 字节码、已优化或已编译的 dex 码、.so 库和字体）的内存。

• Other： 您的应用使用的系统不确定如何分类的内存。

• Allocated： 您的应用分配的 Java/Kotlin 对象数。 它没有计入 C 或 C++ 中分配的对象。

1.Dump Java Heap（捕获堆转储）

点击上面的Dump Java Heap 按钮，过会会倒出你应用java堆中所有的类型

图中可以看到应用中自己的Activity，右边数字栏所表示的意义如下：

• Allocations： 该类在堆中已分配实例数

• Native Size： 由 C 或 C++ 代码分配的实例总大小

• Shallow Size ：此堆中所有实例的总大小（以字节为单位）。

• Retained Size ： 为此类的所有实例而保留的内存总大小（以字节为单位）。

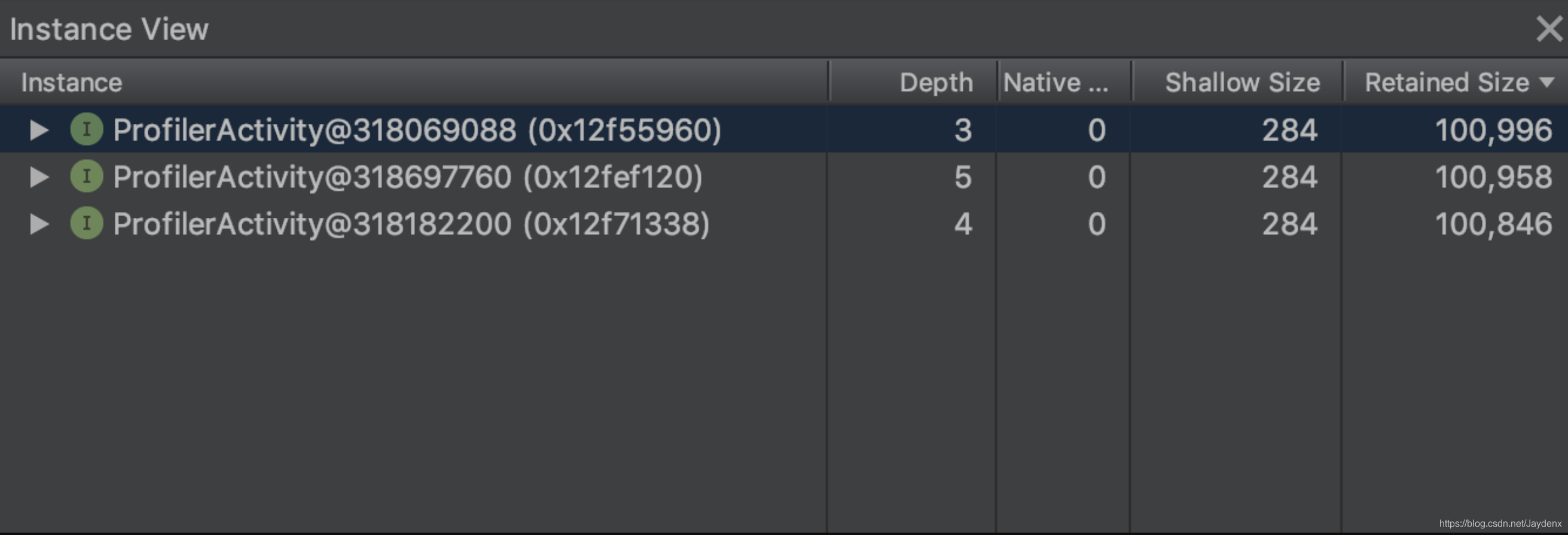

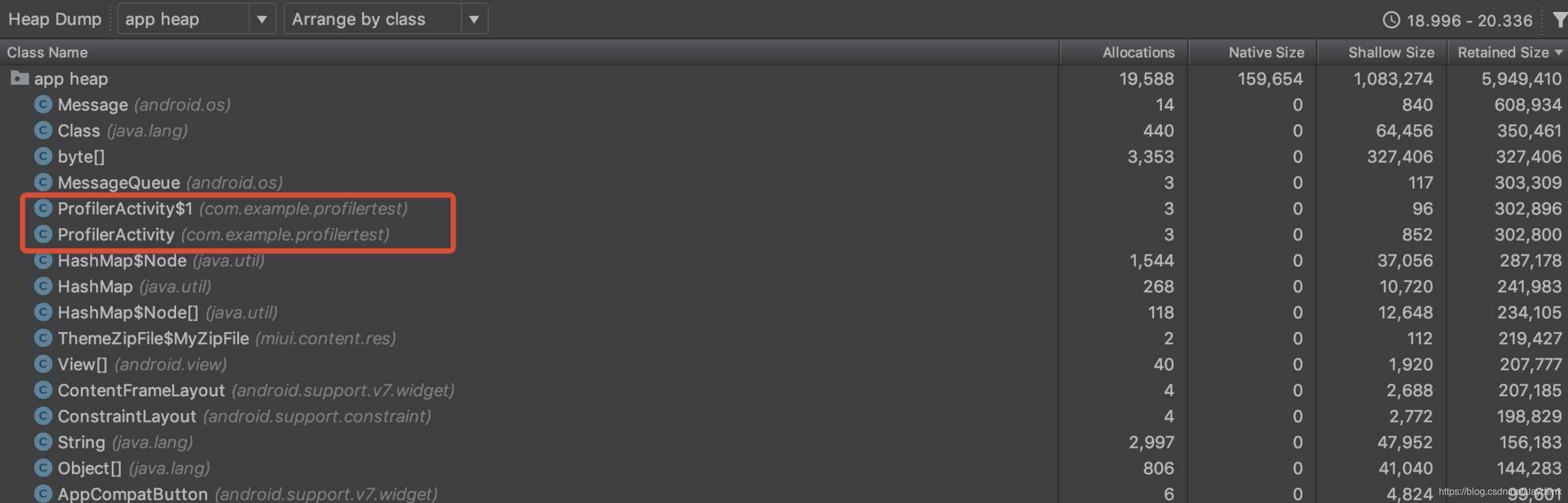

图中可以看到ProfilerActivity实例数是3，为什么会是3呢？可以看到demo代码中，我用非静态Handler实现了一个定时逻辑，非静态内部类默认持有外部类引用，所以造成了内存泄漏。ProfilerActivity启动了3次，所以就会有三个。点击右边会显示Instance View图。这就是堆中那三个ProfilerActiity，展开还可以看到实例内部的组成。

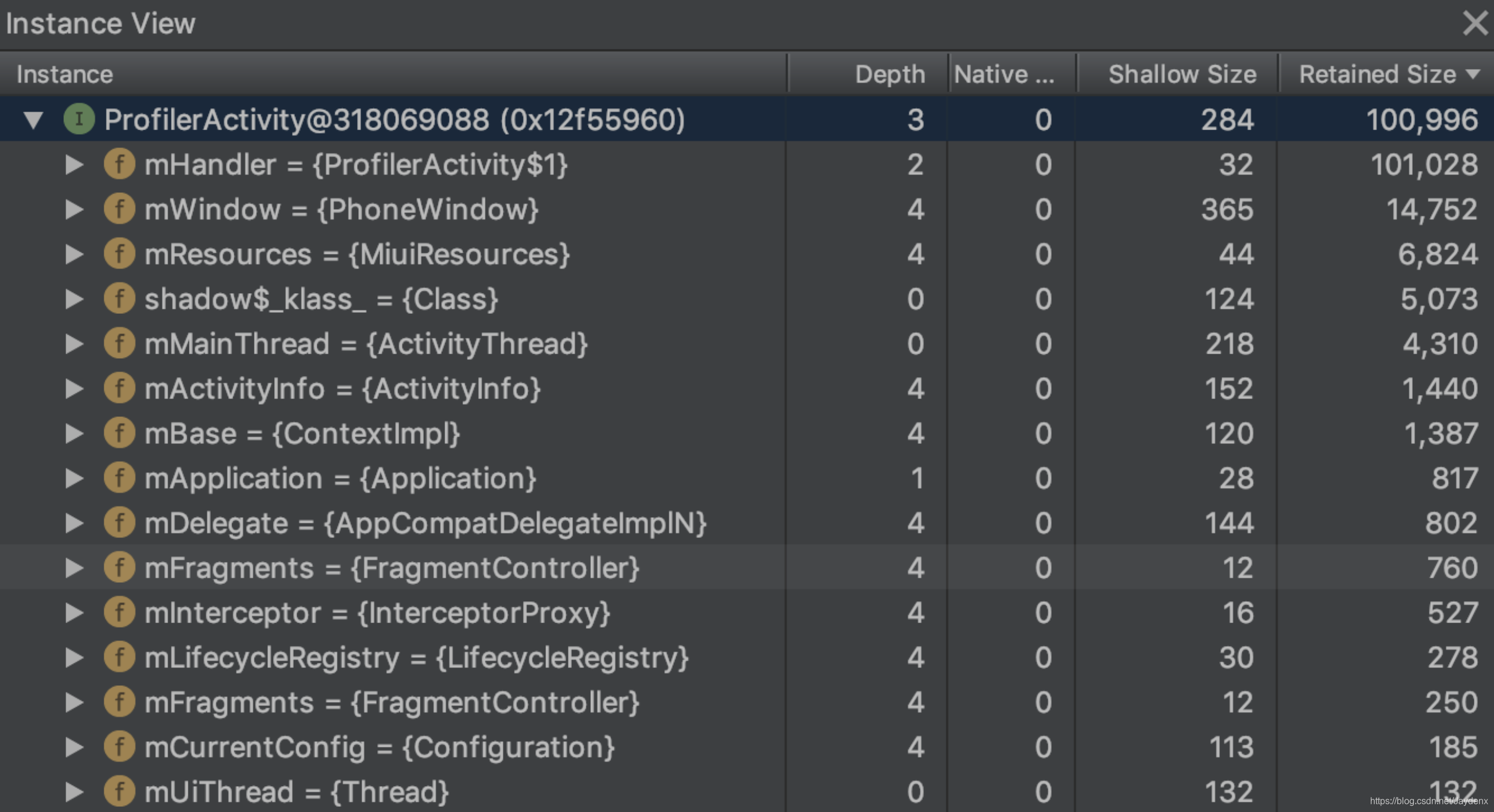

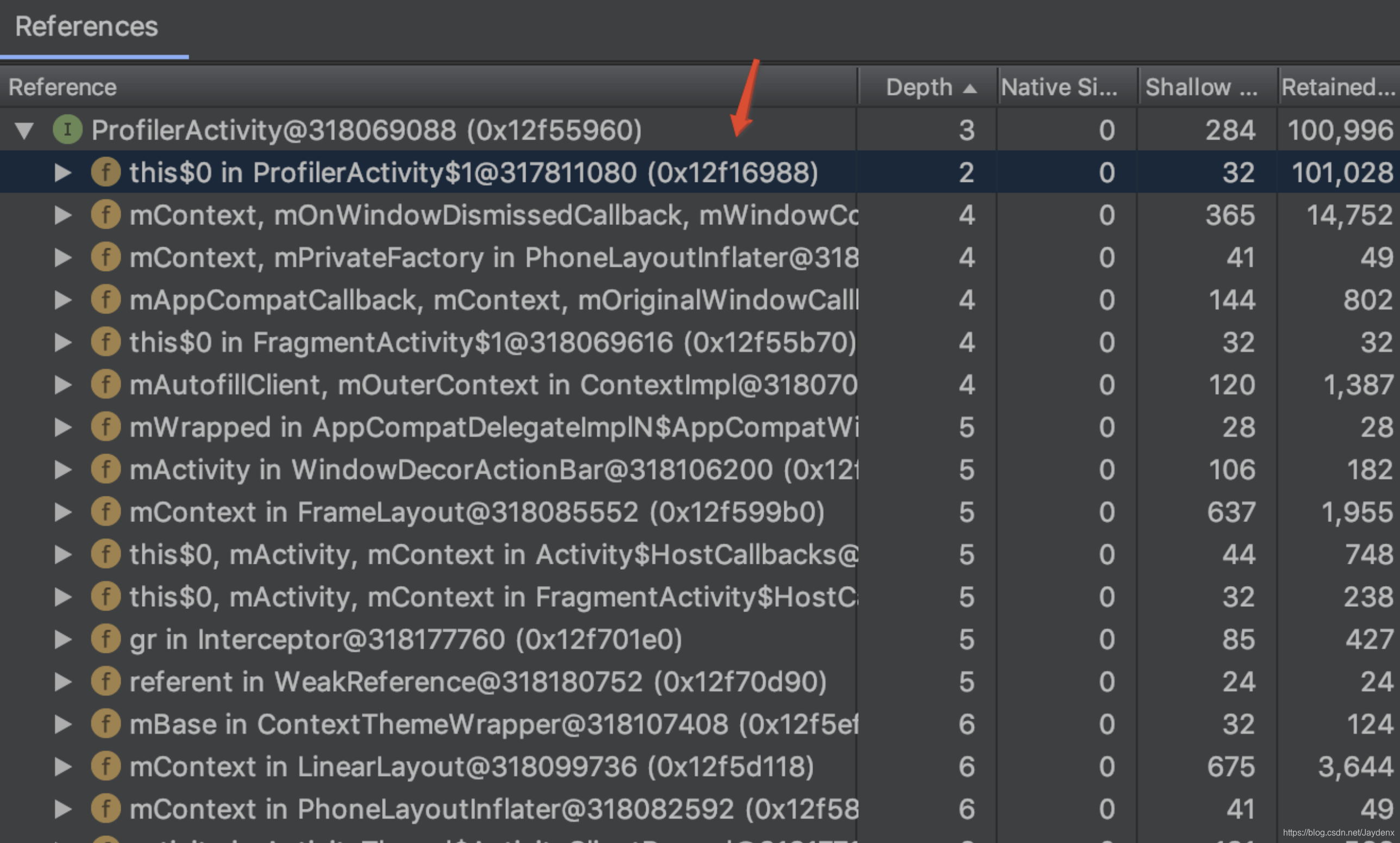

点击单个实例，下方会显示该实例的References（引用图），显示该实例的所有引用。可以看到第一个引用就是那个Handler，点击右键Jump To Source果然跳转到Hander初始化代码处。

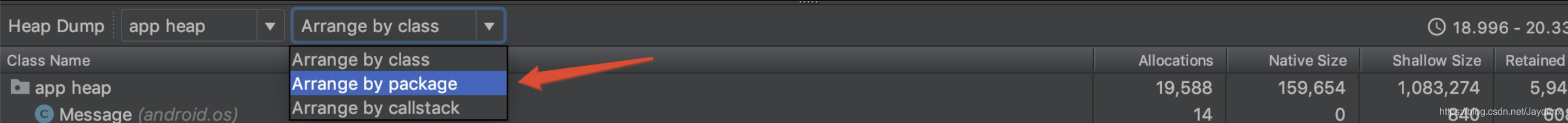

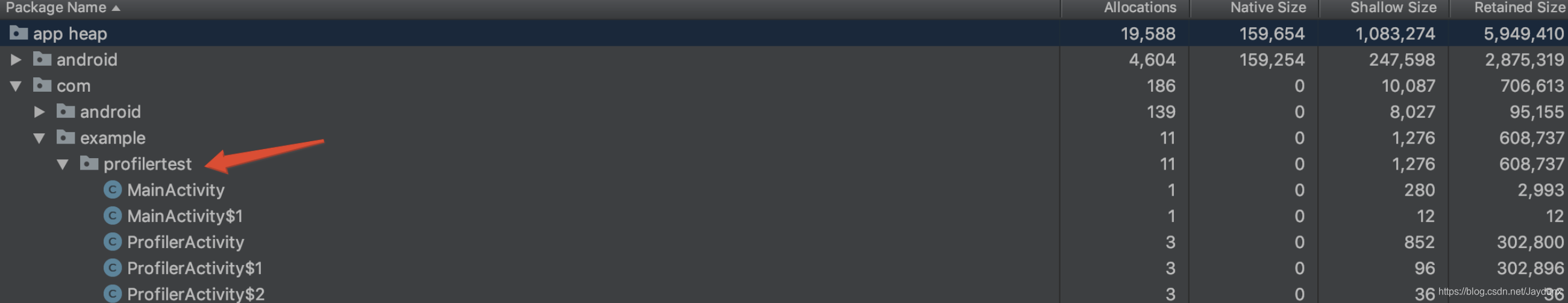

由于我这个是demo代码，页面代码比较简单，所以很容易就能找出自己代码中出现的泄漏问题。但是实际项目中查找起来会复杂很多。这里有一个小技巧，在Heap图中可以通过切换按包名排序（Arrange by package），通过包名，我们能更方便的查找到我们所关心的类的内存占用情况。

2、跟踪内存分配

如果你的设备是Android 8.0及以上的，可以随时在内存图上拖动鼠标，选取你想要查看内存分配的时间段。如果你的设备是 Android 7.1 或更低版本，则在 Memory Profiler 工具栏中点击 Record按钮 。 记录时，Android Monitor 将跟踪您的应用中进行的所有分配。

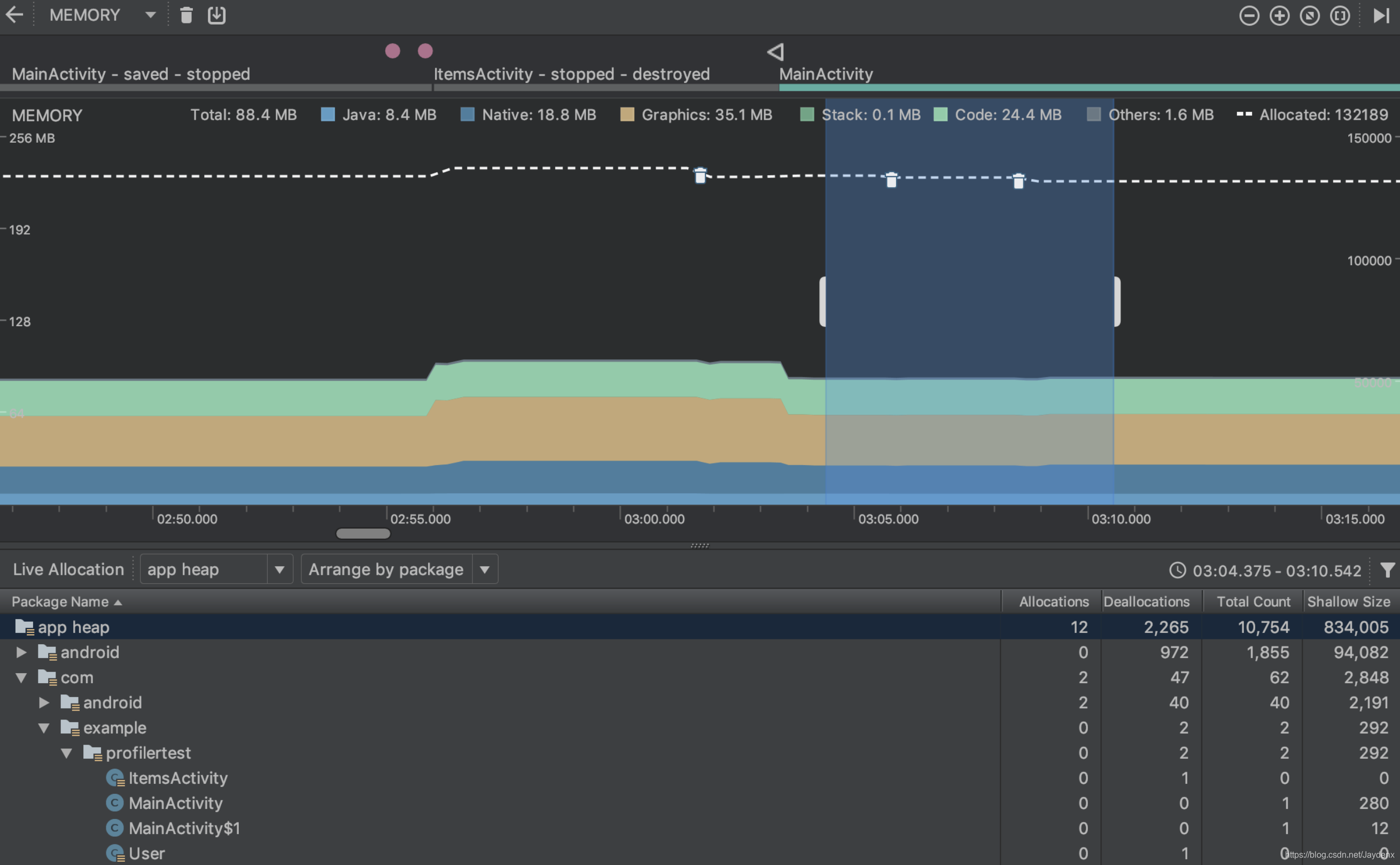

选取时间段后会生成Live Allocation图，右边数字栏所表示的意义如下（在你所选取的时间段内）：

• Allocations： 表示你所选取时间段内，该类在堆中已分配实例数

• Deallocations： 表示你所选取时间段内，该对象在内存中被回收的次数。

• Total Count ： 总数。

• Shallow Size ： 所有实例的总大小（以字节为单位）

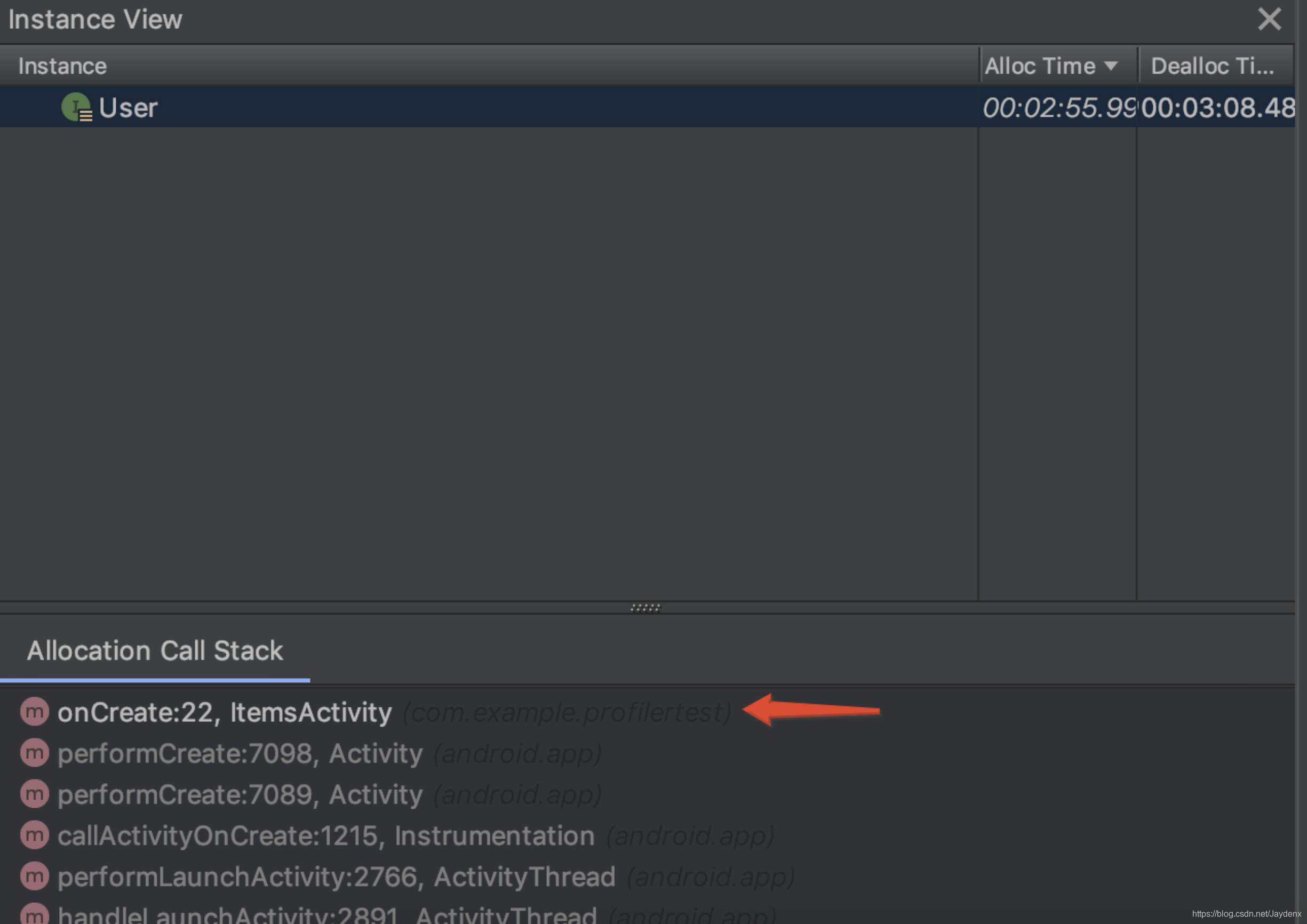

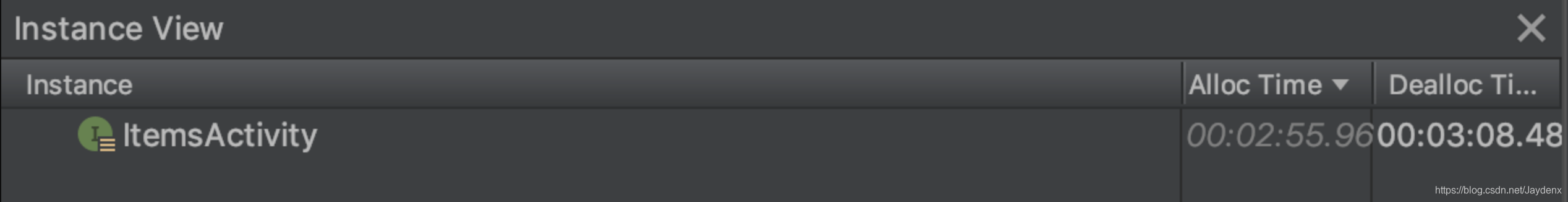

点击查看Instance View图，可以看到 User对象 和 ItemsActivity 的创建时间和回收时间基本是一致的。并且在Allocation Call Stack中还可以看到User对象是在ItemsActivity的o nCreate() 方法里被创建的。

public class ItemsActivity extends AppCompatActivity {
    private User mUser;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_profiler);
        mUser = new User();
    }
}

总结：Memory Profiler可以让我们很方便的查看我们应用的内存占用情况，并且可以很方便实现对单对象的内存追踪和检测内存泄漏等

以上是我对Android Profiler使用方法的一些介绍，其中的错漏，欢迎指出，大家一起探讨。

参考资料：

https://developer.android.google.cn/studio/profile/
