1. 调试环境准备

1.1 编译准备

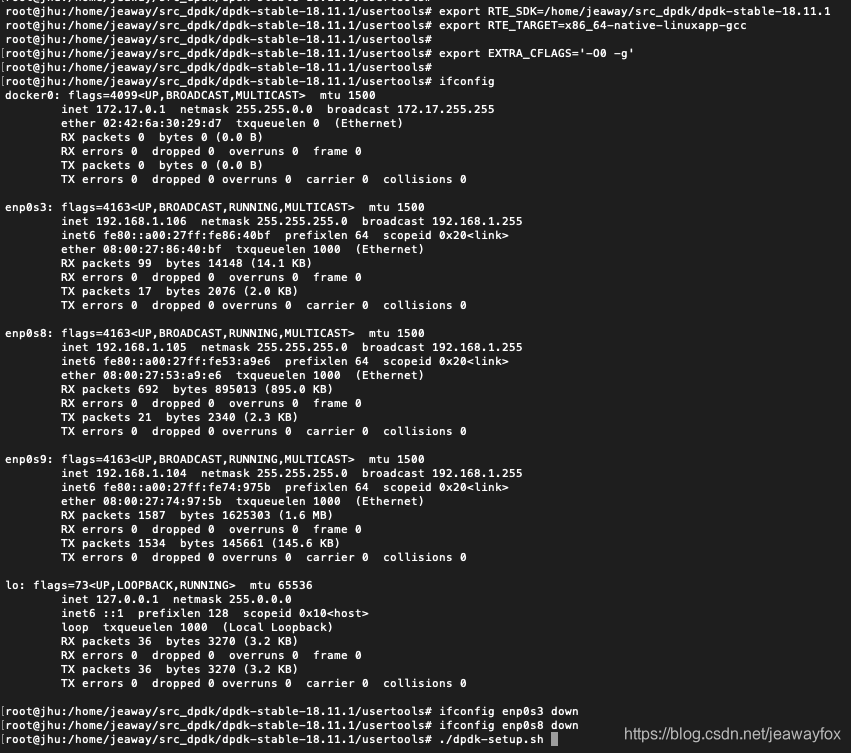

包括：编译dpdk / 配置hugepages / insert UIO kernel / bind ethernet device /
在这里插入图片描述

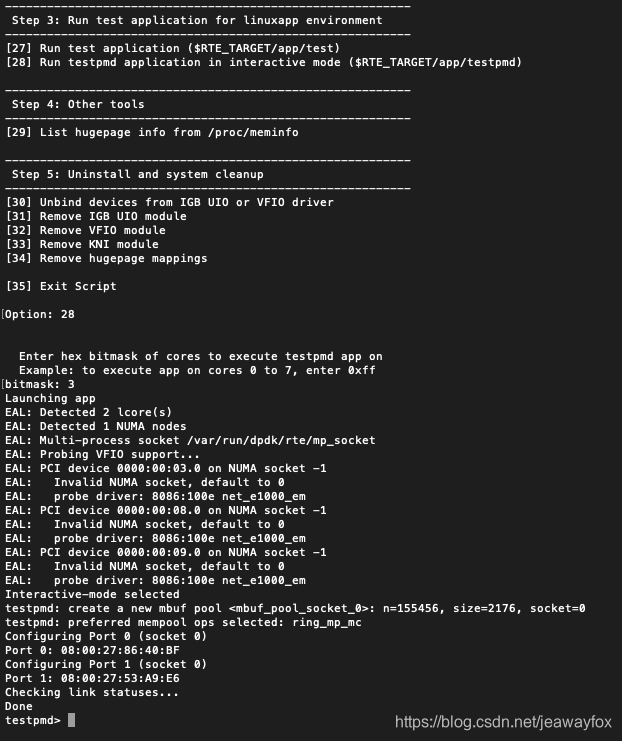

1.2 启动test-pmd 并gdb连接

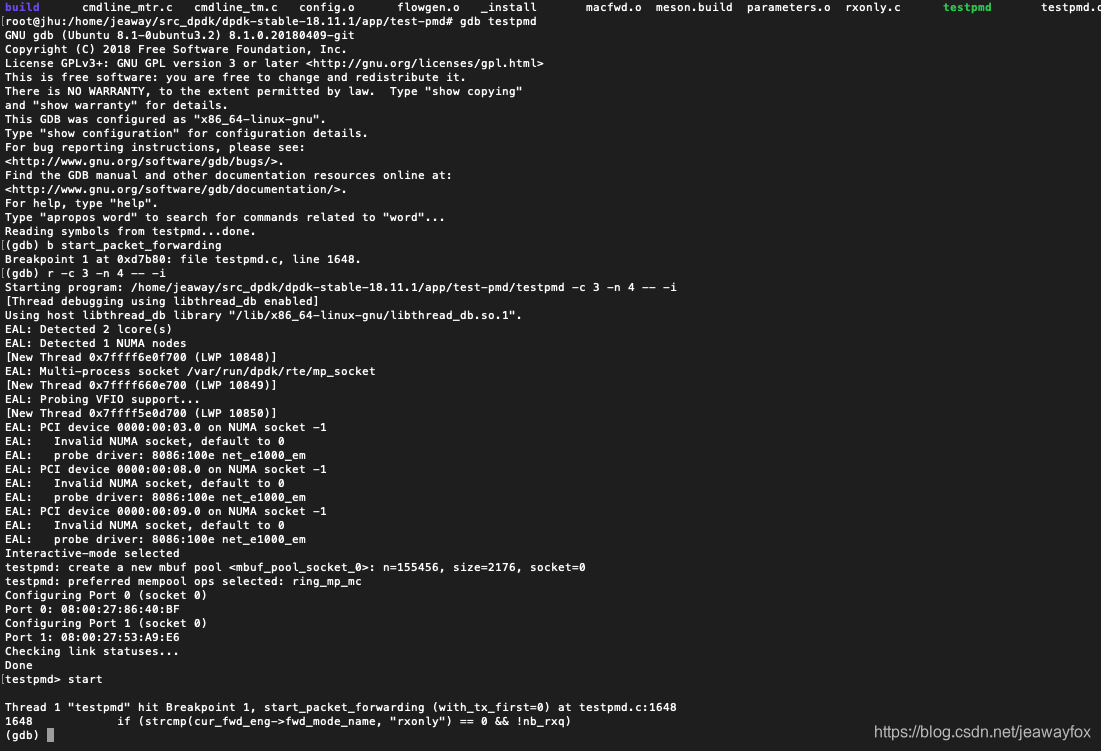

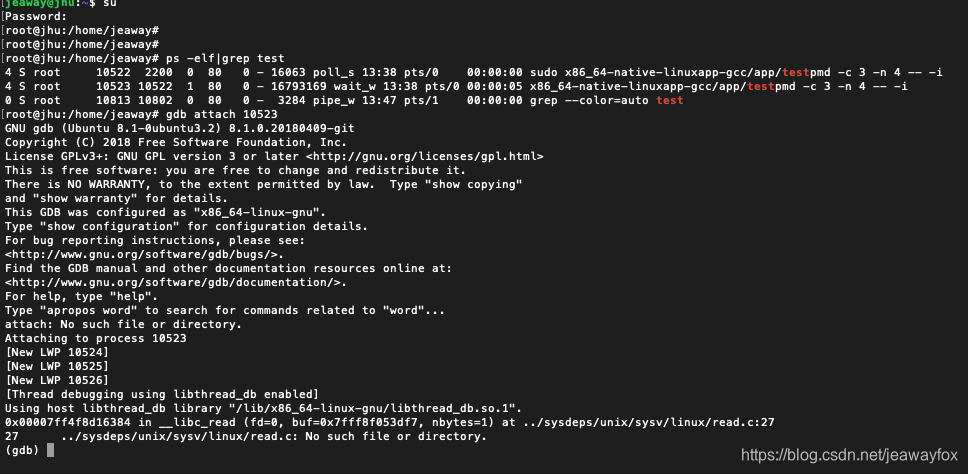

连gdb有两种方式，一种等test-pmd with interactive模式启动之后，用gdb attach上去，另一种是gdb中启动test-pmd。
1.2.1

1.2.2

2. eth_em_recv_pkts如何收包

2.1 rte_eth_rx_burst

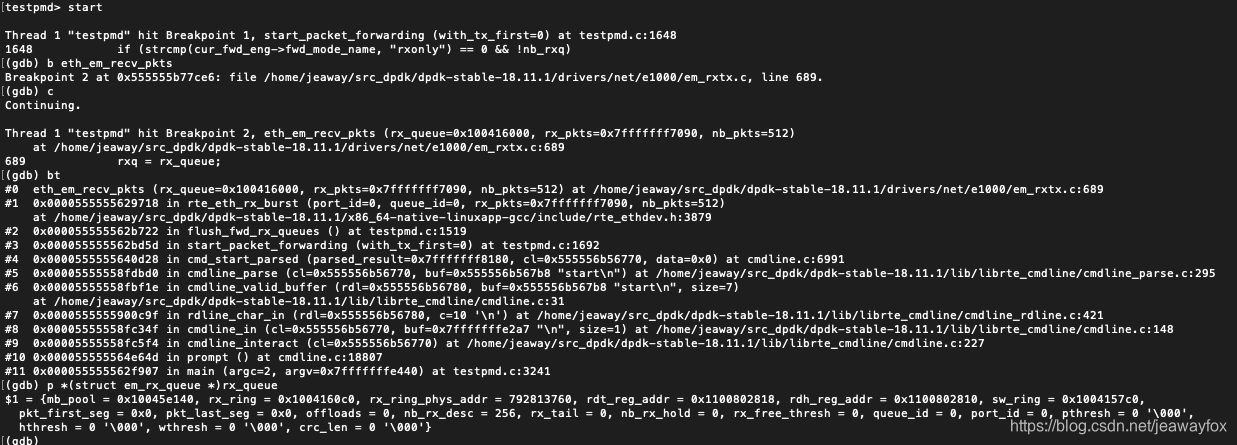

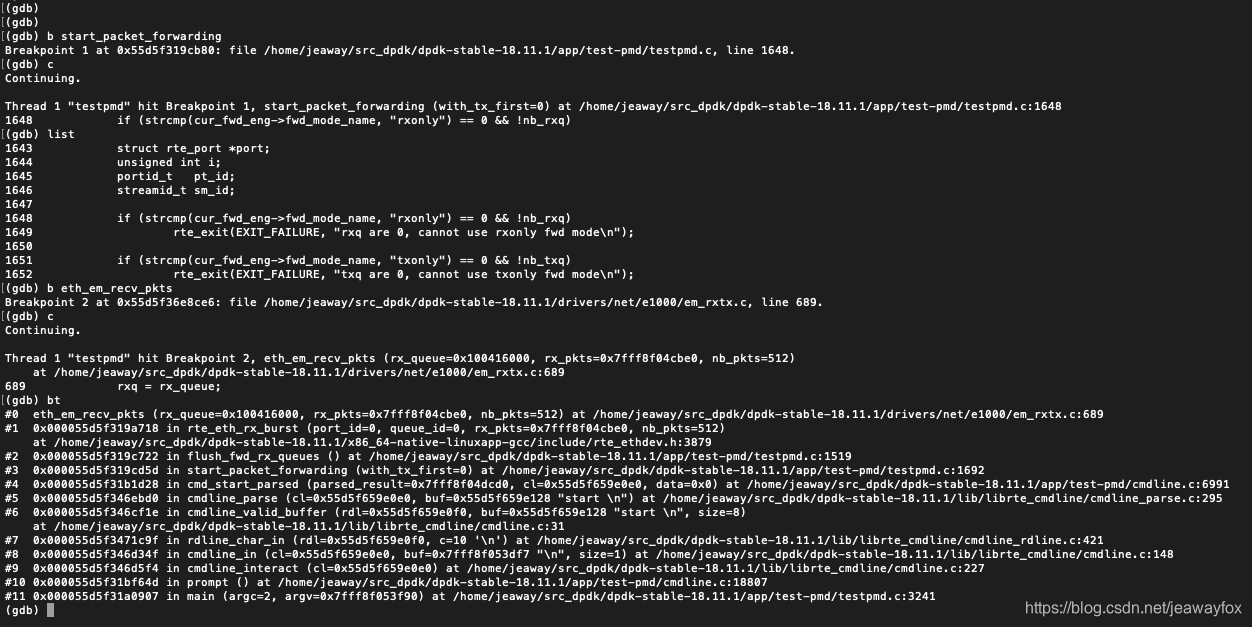

通过上图中的bt命令可以看到，rte_eth_rx_burst会调用eth_em_recv_pkts，其中eth_em_recv_pkts是具体的驱动收包函数，这里是e1000 em驱动，有可能会是其他驱动函数；而rte_eth_rx_burst是通用的收包接口，其实现如下面代码：先通过port id从全局变量数组rte_eth_devices中获取对应dev的信息（这里需要用rx queues），然后调用dev中的rx_pkt_burst（即eth_em_recv_pkts）。

初始化的时候，把dev的信息存到了全局变量数组rte_eth_devices中，port id为下标；把具体的驱动收包函数挂到了dev的rx_pkt_burst函数指针；该port id下的rx queues信息也是在初始化的时候存储的。（初始化过程可以另外再写）

static inline uint16_t
rte_eth_rx_burst(uint16_t port_id, uint16_t queue_id,
		 struct rte_mbuf **rx_pkts, const uint16_t nb_pkts)
{
	struct rte_eth_dev *dev = &rte_eth_devices[port_id];
	uint16_t nb_rx;

#ifdef RTE_LIBRTE_ETHDEV_DEBUG
	RTE_ETH_VALID_PORTID_OR_ERR_RET(port_id, 0);
	RTE_FUNC_PTR_OR_ERR_RET(*dev->rx_pkt_burst, 0);

	if (queue_id >= dev->data->nb_rx_queues) {
		RTE_ETHDEV_LOG(ERR, "Invalid RX queue_id=%u\n", queue_id);
		return 0;
	}
#endif
	//rx_pkts是返回值，mbuf数组；nb_pkts是burst的个数，一次性读取的报文数目。
	nb_rx = (*dev->rx_pkt_burst)(dev->data->rx_queues[queue_id],
				     rx_pkts, nb_pkts);

2.2 eth_em_recv_pkts

这里有几个概念，em_rx_queue是对整个接收队列的描述，该队列中重要的两个成员是rx ring和sw ring，另外还有一个rx tail表示ring中未读取报文的位置。

其中 rx ring的成员结构为收包描述符e1000_rx_desc，描述符最重要是保存了buffer_addr，DMA会把报文内容从DMA 物理地址copy到此buffer addr；

sw ring的成员结构为em_rx_entry，其实就是rte_mbuf，rte_mbuf在内存中是“报文属性（struct rte mbuf的内容，目前是128字节大小） + 空128字节用来封装的Headroom + 报文内容”的格式，rte_mbuf中的buf_addr指向Headroom；data_off为buf_addr到报文内容的偏移（初始128，修改报文不停变化）；buf_iova固定为buf_addr+Headroom，即rx ring中的buffer addr。

2.2.1

如下为eth_em_recv_pkts函数中定义的局部变量，rxq指向整个接收队列的描述；rx_ring一直指向描述符队列的头部，根据rx tail来偏移；rxdp指向rx ring中某个e1000_rx_desc描述符；rxd是具体的非指针描述符，应该就是*rxdp；sw_ring一直指向em_rx_entry的头部，根据rx tail来偏移；rxe则指向sw ring中具体的entry；rxm为entry里的rte mbuf，这个rxm是要返回的。

nmb则是new mbuf，新申请的mbuf，当rxm从ring中取出后，需要用nmb再挂上去，更新对应rx ring和sw ring中的值，为下一次收包做准备。

eth_em_recv_pkts(void *rx_queue, struct rte_mbuf **rx_pkts,
		uint16_t nb_pkts)
{
	volatile struct e1000_rx_desc *rx_ring;
	volatile struct e1000_rx_desc *rxdp;
	struct em_rx_queue *rxq;
	struct em_rx_entry *sw_ring;
	struct em_rx_entry *rxe;
	struct rte_mbuf *rxm;
	struct rte_mbuf *nmb;
	struct e1000_rx_desc rxd;
	uint64_t dma_addr;
	uint16_t pkt_len;
	uint16_t rx_id;
	uint16_t nb_rx;
	uint16_t nb_hold;
	uint8_t status;

	rxq = rx_queue;

	nb_rx = 0;
	nb_hold = 0;
	rx_id = rxq->rx_tail;
	rx_ring = rxq->rx_ring;
	sw_ring = rxq->sw_ring;

2.2.2 gdb

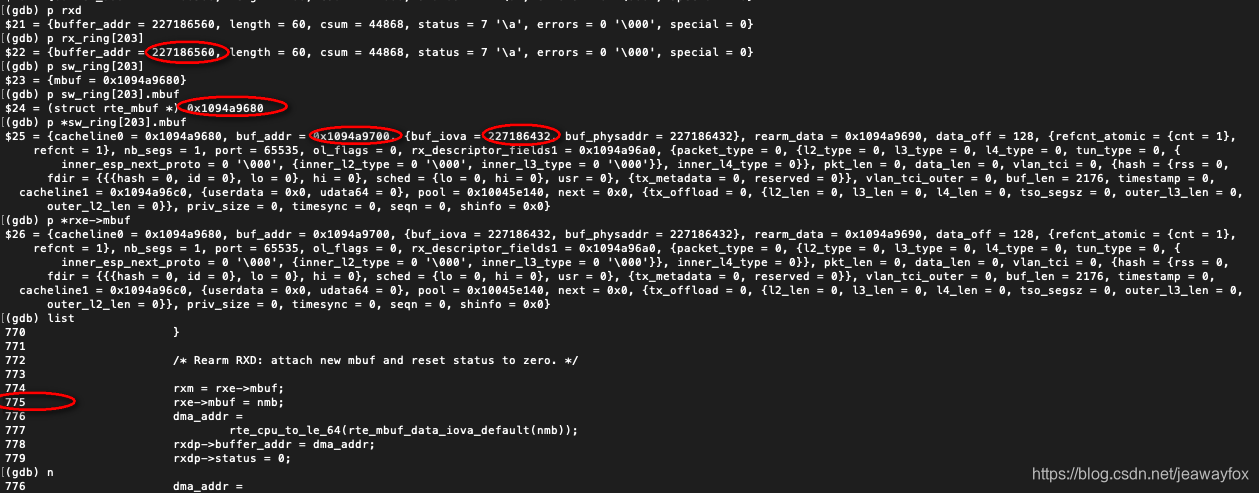

gdb如下图，当下的rx_id为203，rx ring/rxd中读出接收描述符(rx description)，sw ring/rxe中读出mbuf。可以看到，rx desc中的buffer addr = 128 + mbuf->buf_iova；mbuf中的buf_addr = mbuf地址 + sizeof(mbuf)；sizeof(mbuf)刚好也是128字节。
在这里插入图片描述

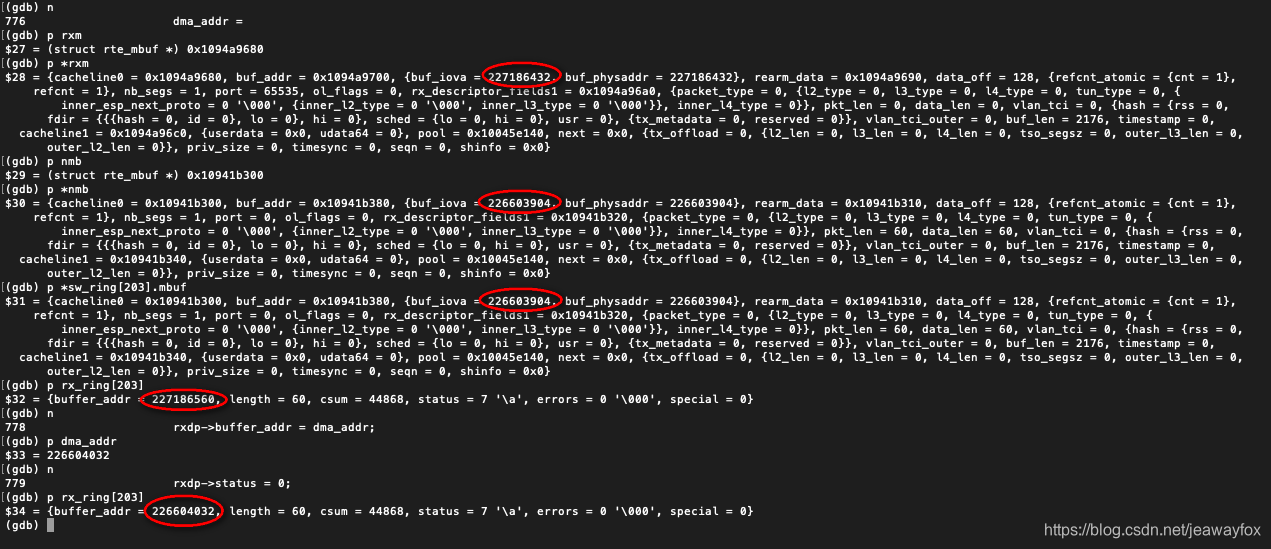

如下图，rxm是需要取出来的mbuf，nmb是新申请的mbuf。rxm所占的rx_id为203，当rxm取出之后，用nmb去更新sw ring[203]的位置，同时更新rx ring[203]的buffer addr，为后面继续收取新的报文。
在这里插入图片描述

3. mbuf/rx queue/rx ring/rx description/sw ring/rx entry等

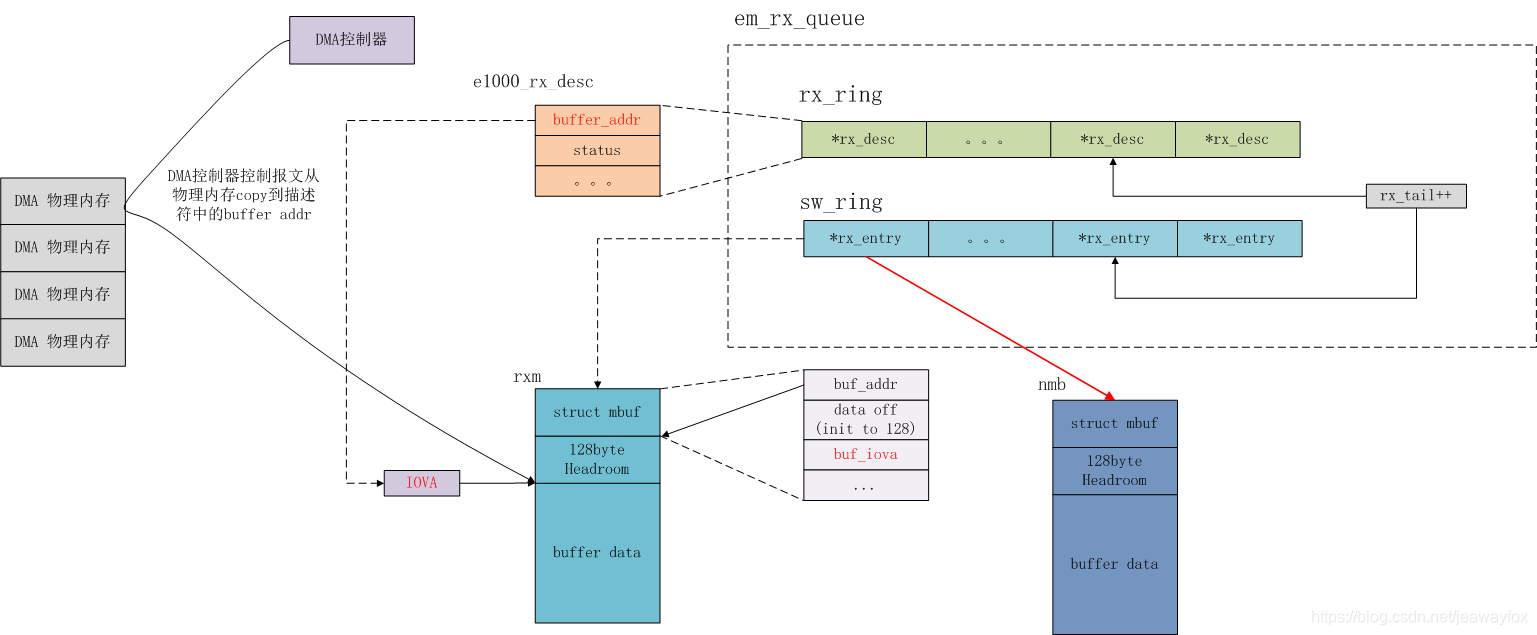

下图为接收报文的一个总图，DMA物理内存，mbuf所占的mempool等都在初始化阶段完成。这里DMA控制器控制报文一个个写到rx ring中接收描述符指定的IO虚拟内存中，对应的实际内存应该就是mbuf中。接收函数用rx tail变量控制不停地读取rx ring中的描述符和sw ring中的mbuf，并申请新的mbuf放入sw ring中，更新rx ring中的buffer addr。把读取的mbuf返回给应用程序。
在这里插入图片描述
