Java设计模式[09]-组合模式

基本介绍

1. 组合模式(Composite Patterm) ，又叫部分整体模式，它创建了对象组的树形结构，将对象组合成树状结构以表示“整体部分”的层次关系。
2. 组合模式依据树形结构来组合对象，用来表示部分以及整体层次。
3. 这种类型的设计模式属于结构型模式。
4. 组合模式使得用户对单个对象和组合对象的访问具有一致性，即:组合能让客户以一致的方式处理个别对象以及组合对象。

组合模式原理类图

1. Component：这是组合中对象声明接口，在适当情况下，实现所有类共有的接口默认行为,用于访间和管理Component子部件, Component可以是抽象类或者接口。
2. Leaf：在组合中表示叶子节点，叶子节点没有子节点。
3. Composite：非叶子节点，用于存储子部件， 在Component接口中实现 子部件的相关操作，比如增加(add)，删除(remove)。

实例

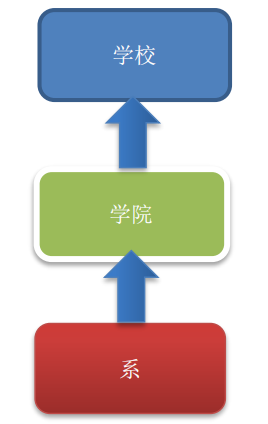

编写程序展示一个学校院系结构：需求是这样，要在一个页面中展示出学校的院系组成，一个学校有多个学院，一个学院有多个系。

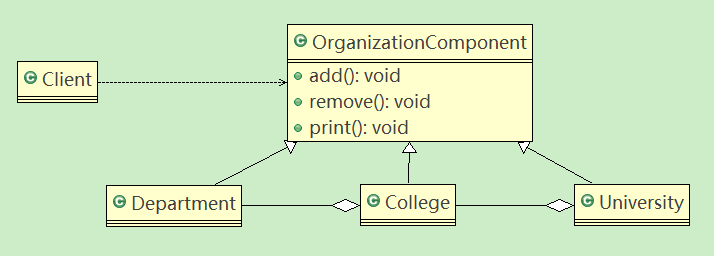

public abstract class OrganizationComponent {

	private String name; // 名字
	private String des; // 说明

	protected void add(OrganizationComponent organizationComponent) {
		// 默认实现
		throw new UnsupportedOperationException();
	}

	protected void remove(OrganizationComponent organizationComponent) {
		// 默认实现
		throw new UnsupportedOperationException();
	}

	// 构造器
	public OrganizationComponent(String name, String des) {
		super();
		this.name = name;
		this.des = des;
	}

	public String getName() {
		return name;
	}

	public void setName(String name) {
		this.name = name;
	}

	public String getDes() {
		return des;
	}

	public void setDes(String des) {
		this.des = des;
	}

	// 方法print, 做成抽象的, 子类都需要实现
	protected abstract void print();

}

// University 就是 Composite , 可以管理College
public class University extends OrganizationComponent {

	List<OrganizationComponent> organizationComponents = new ArrayList<OrganizationComponent>();

	// 构造器
	public University(String name, String des) {
		super(name, des);
	}

	// 重写add
	@Override
	protected void add(OrganizationComponent organizationComponent) {
		organizationComponents.add(organizationComponent);
	}

	// 重写remove
	@Override
	protected void remove(OrganizationComponent organizationComponent) {
		organizationComponents.remove(organizationComponent);
	}

	@Override
	public String getName() {
		return super.getName();
	}

	@Override
	public String getDes() {
		return super.getDes();
	}

	// print方法，就是输出University 包含的学院
	@Override
	protected void print() {
		System.out.println("--------------" + getName() + "--------------");
		// 遍历 organizationComponents
		for (OrganizationComponent organizationComponent : organizationComponents) {
			organizationComponent.print();
		}
	}

}

public class College extends OrganizationComponent {

	// List 中 存放的Department
	List<OrganizationComponent> organizationComponents = new ArrayList<OrganizationComponent>();

	// 构造器
	public College(String name, String des) {
		super(name, des);
	}

	// 重写add
	@Override
	protected void add(OrganizationComponent organizationComponent) {
		// 将来实际业务中，Colleage 的 add 和 University add 不一定完全一样
		organizationComponents.add(organizationComponent);
	}

	// 重写remove
	@Override
	protected void remove(OrganizationComponent organizationComponent) {
		// TODO Auto-generated method stub
		organizationComponents.remove(organizationComponent);
	}

	@Override
	public String getName() {
		return super.getName();
	}

	@Override
	public String getDes() {
		return super.getDes();
	}

	// print方法，就是输出University 包含的学院
	@Override
	protected void print() {
		System.out.println("--------------" + getName() + "--------------");
		// 遍历 organizationComponents
		for (OrganizationComponent organizationComponent : organizationComponents) {
			organizationComponent.print();
		}
	}

}

public class Department extends OrganizationComponent {

	// 没有集合

	public Department(String name, String des) {
		super(name, des);
	}

	// add , remove 就不用写了，因为他是叶子节点

	@Override
	public String getName() {
		return super.getName();
	}

	@Override
	public String getDes() {
		return super.getDes();
	}

	@Override
	protected void print() {
		System.out.println(getName());
	}

}

public class Client {

	public static void main(String[] args) {

		// 从大到小创建对象 学校
		OrganizationComponent university = new University("清华大学", " 中国顶级大学 ");

		// 创建 学院
		OrganizationComponent computerCollege = new College("计算机学院", " 计算机学院 ");
		OrganizationComponent infoEngineercollege = new College("信息工程学院", " 信息工程学院 ");

		// 创建各个学院下面的系(专业)
		computerCollege.add(new Department("软件工程", " 软件工程不错 "));
		computerCollege.add(new Department("网络工程", " 网络工程不错 "));
		computerCollege.add(new Department("计算机科学与技术", " 计算机科学与技术是老牌的专业 "));

		//
		infoEngineercollege.add(new Department("通信工程", " 通信工程不好学 "));
		infoEngineercollege.add(new Department("信息工程", " 信息工程好学 "));

		// 将学院加入到 学校
		university.add(computerCollege);
		university.add(infoEngineercollege);

		// university.print();
		infoEngineercollege.print();
	}

}

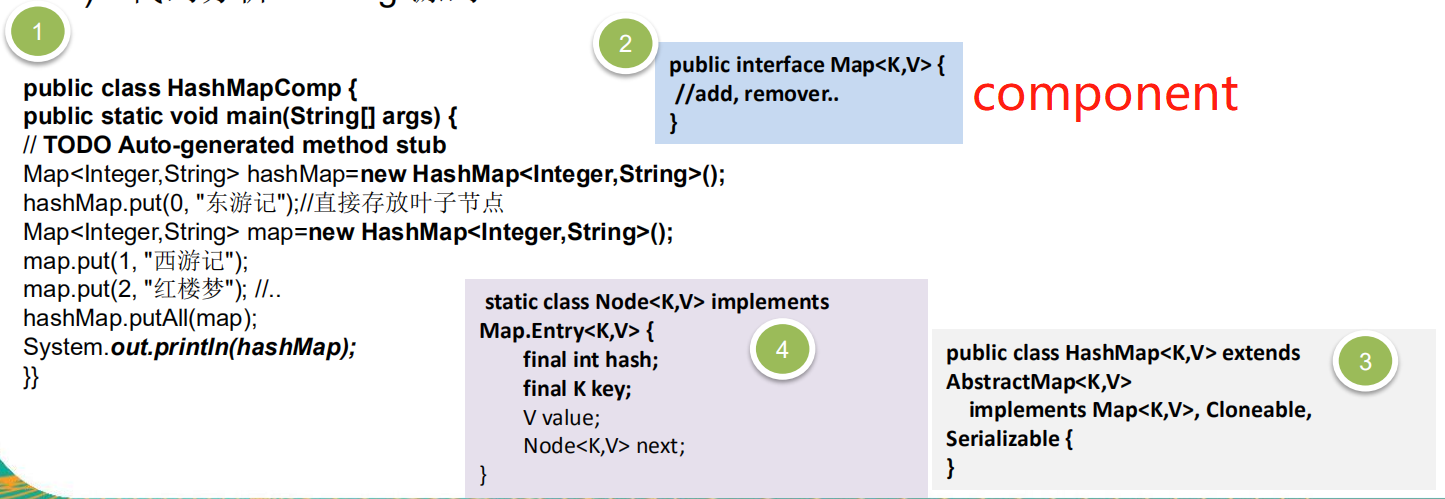

组合模式在JDK集合的源码分析

HashMap

public static void main(String[] args) {

   //说明
   //1. Map 就是一个抽象的构建 (类似我们的Component)
   //2. HashMap是一个中间的构建(Composite), 实现/继承了相关方法
   //   put, putall
   //3. Node 是 HashMap的静态内部类，类似Leaf叶子节点, 这里就没有put, putall
   //   static class Node<K,V> implements Map.Entry<K,V>

   Map<Integer,String> hashMap=new HashMap<Integer,String>();
   hashMap.put(0, "东游记");//直接存放叶子节点(Node)

   Map<Integer,String> map=new HashMap<Integer,String>();
   map.put(1, "西游记");
   map.put(2, "红楼梦"); //..
   hashMap.putAll(map);
   System.out.println(hashMap);

}
