star-ccm+网格导入OpenFOAM

已于 2023-04-26 15:42:38 修改
阅读量2.5k 收藏 8
点赞数 1
分类专栏： OpenFOAM 文章标签： 经验分享
于 2023-03-14 15:11:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/jerry_cld/article/details/129527155
版权

文章目录

前言

star-ccm+可以参数化地自动化分网格，本文简要介绍如何将star-ccm+生成的网格导入openFOAM中做计算。

本文测试用的软件版本
star-ccm+ 2021.1.1 Build 16.02.009
OpenFOAM v-2106

参考：https://www.cfd-online.com/Forums/openfoam-meshing/194528-openfoam-v1706-ccmtofoam-error.html

一、编译ccmToFoam

ccmToFoam是OpenFOAM的utility，专门用于转换star-ccm+的文件，其编译步骤为

  1. 下载 libccmio-2.6.1.tar.gz，链接：libccmio下载地址，提取码 lccm
  2. 将libccmio-2.6.1.tar.gz放到ThirdParty-v2106文件夹，并解压
  3. 加载OpenFOAM环境变量之后，顺序执行如下指令
cd $WM_THIRD_PARTY_DIR
./makeCCMIO libso
./makeCCMIO lib
foam
./Allwmake
app
cd utilities/mesh/conversion/ccm
./Allwmake
  1. 测试ccmToFoam是否编译成功
ccmToFoam --help

二、使用步骤

1.网格生成

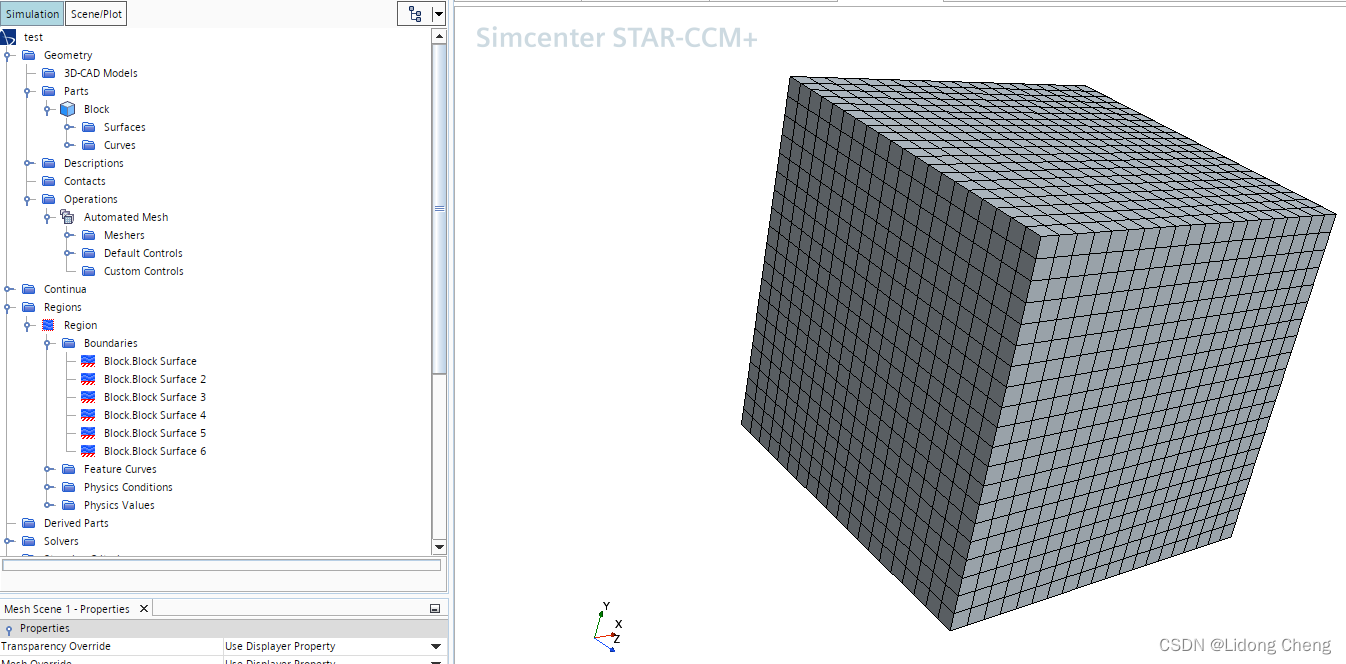

使用starccm+建立简单的立方体计算域，将各个边界分割开，建立region并划分网格，如下图所示

网格示例

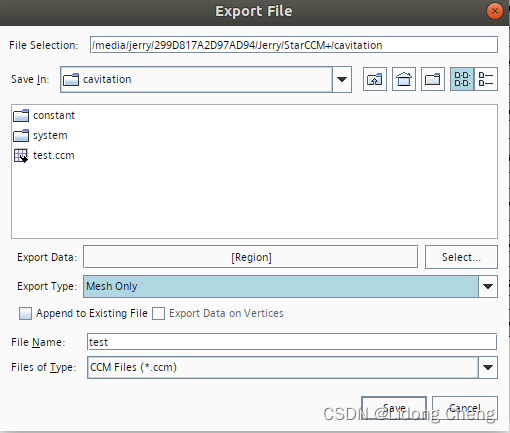

然后使用 File -> Export 输出类型为 .ccm 的网格文件

在这里插入图片描述
需要注意的是，这里必须在 Export Data 中选择想要导出网格的区域

2. 网格转换

使用如下命令转换网格

ccmToFoam test.ccm -ascii -scale 0.1

其中 -ascii 要求转换之后写入 ascii 文件
-scale 0.1 表示尺寸缩放比为 0.1

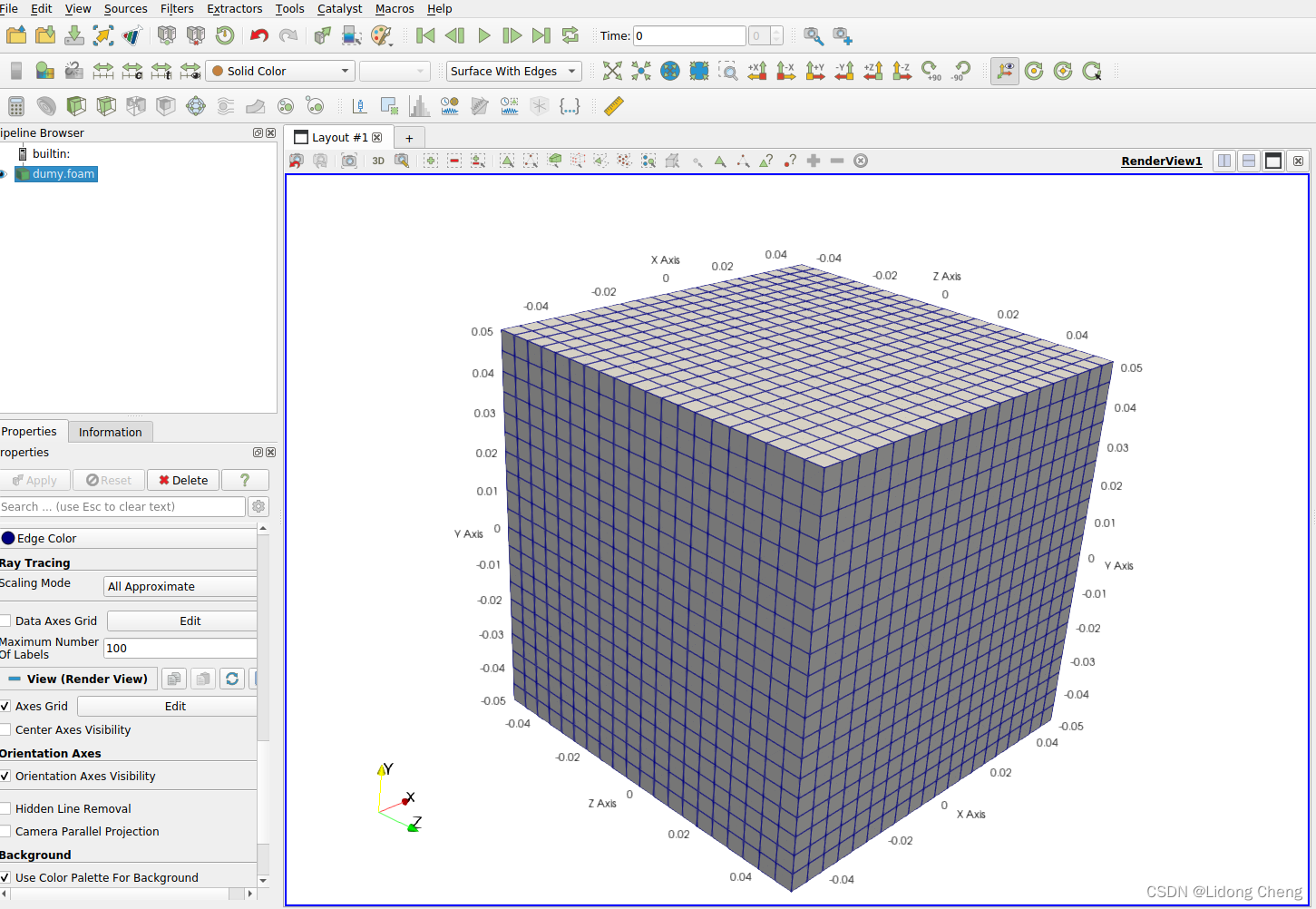

转换完成之后可用paraview检查网格

在这里插入图片描述

Contact me
E-mail: 18810577380@163.com

Lidong Cheng
