文章详细介绍了ESD防护器件TVS的重要参数，包括反向工作电压(VRWM)、反向击穿电压(VBR)、钳位电压(Vc)、峰值电流(Ipp)、结电容及动态电阻等。选型时需考虑信号电压、信号类型、信号速率、电路系统承受电压及IEC61000-4-2标准。

ESD防护器件的主要参数，即TVS参数，有如下几个比较重要。

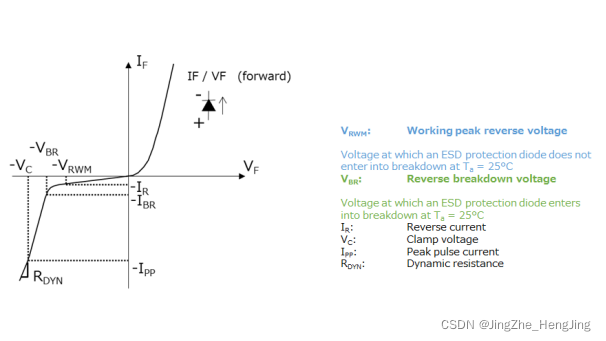

首先看V-I曲线图

第一个参数是VRWM，反向工作电压。这个值一般略大于被保护信号的电压，比如信号电压在2.5V左右，那么Vrwm可选择3V-3.5V即可。不需要很大，否则会导致另一个参数钳位电压过大。
第二个参数是VBR，即反向击穿电压。就是当静电或瞬间电压超过Vbr，TVS反向击穿，泄放电流。
第三个和第四个参数有关联。即Ipp峰值电流和Vc钳位电压，Ipp是越大越好，说明TVS过流能力强，同一型号下Ipp相同时，Vc越小越好，说明钳位性好，而且Vc要小于被保护电路能承受的安全电压。
Vc怎么测试的，就是在给定的峰值脉冲电流Ipp下测量TVS两端电压。
第五个也很重要，就是结电容。这个值一般是pf级别的，我们知道电容会降低信号速度，因此对于高速的信号，结电容要尽量小。
至于Ir漏电流当然越小越好。
还有一个参数忘记了，就是动态电阻，越小越好，这样泄放越快。
其他的参数就不介绍了。
据此，可以根据如下步骤选型。
1.计算接口信号幅值的范围来确定ESD器件的工作电压Vrwm；
2.根据信号类型决定使用单向或者双向ESD器件;
3.根据信号速率决定该接口能承受的最大结电容；
4.根据电路系统的最大承受电压冲击，选择适合的钳位电压Vc；
5.确保ESD器件可达到或超过IEC 61000-4-2 level4。

---------------------
