基于Altium21
天府大懒猫
打开设置菜单
单击软件右上角的设置按钮打开设置菜单
General-通用菜单
该界面主要设置工作区的一些常规功能
Startup-启动配置
- Reopen Last Workspace - 勾选此项则会打开关闭软件前最后保存的工作区。
- Open Home page on start - 勾选此项软件启动将会打开主页菜单。
- Show startup screen - 勾选此项将会显示加载界面，建议打开，能够看到软件打开的进度。
General-常规配置
- Monitor clipboard content within this application only - 勾选此选项将会在复制和粘贴时检查剪切板的数据是否符合要求。
- Use Left/Right Selection - 勾选此项后，选择多个元素时，从左向右选择是框选，从右往左选择时是划线选取，如果不勾选，则都是框选。
Localization-本地化
本地化修改后需要重启软件生效
- Use localized resources - 使用本地化资源，即将软件的菜单、对话框、提示等翻译为当地语言，也可以在软件安装时候进行选择。
- Display localized dialogs - 此选项仅本地化对话框。
- Display localized hints only - 此选项仅本地化提示。
- Localized menus -此选项会本地化菜单。
Advanced -单击此按钮可打开“高级设置”对话框以启用和禁用内部优化选项，一般不建议更改。
View-视图菜单
视图相关的一些选项与配置。
Desktop-桌面
- Autosave desktop – 此选项能够自动保存关闭时文档窗口设置的位置和大小，桌面包括面板和工具栏的位置和可见性。
- Restore open documents – 勾选此项打开软件时会加载上一次软件关闭时处于打开状态的文档。
- Layouts
- Load -单击选择加载(*.TLT) 格式的桌面布局.。
- Save - 单击保存当前桌面布局为(*.TLT) 格式文件。
- Reset - 单机此按钮恢复默认桌面布局。
Popup Panels-弹出面板
- Popup delay – 弹出延时选择，左边为最小值。
- Hide delay – 隐藏菜单的延时选择，左边为最小值。
- Use animation – 勾选此项，面板在弹出或隐藏时将呈现动画效果，否则没有。
- Animation speed – 设置面板弹出或隐藏的动画效果的速度，左边为最慢速度。
General-常规
- Hide floating panels on focus change – 勾选此项时，当焦点改变时会自动隐藏浮动面板，否则不隐藏。
- Remember window for each document kind – 勾选此项将记住相同类型文档所在的显示器，下次打开该类型文档会在同一个显示器上打开，主要用于多显示器绘图使用。
- Auto show symbol and model previews – 勾选此项将会在器件属性面板上显示符号和3D模型。
- Open internet links in external Web browser – 勾选此项将会使用外部浏览器打开网络链接
Documents Bar-文档栏
- Group documents if need –勾选此项后当打开文档数目超出文档栏时将会自动合并，否则不合并 ，合并方式有如下两种：
- By document kind –勾选此项合并文档将按照文档类型进行合并，比如将原理图全部放在一个选项卡下
- By project – 勾选此选项将按照项目进行合并，同一个项目的文档放在一个选项卡下
- Use equal-width buttons – 勾选此项，打开的文档选项卡长度固定，不会按文件名长度自动调节选项卡长度
- Multiline documents bar – 勾选此项，将会有多个文档栏，当单行文档栏占满之后会自动跳转到第二栏
- Ctrl+Tab switches to the last active document – 勾选此项，按Ctrl+Tab切换文档时将会按照文档修改顺序切换，否则顺序切换所有打开的文档
- Close switches to the last active document – 勾选此项后，当关闭当前编辑文档将自动跳转到前一个活动文档
- Middle click closes document tab – 勾选此选项可以使用鼠标中键（如鼠标滚轮）单击文档选项卡关闭文档
UI Theme-UI主题
- Current - 通过下拉菜单选择当前的主题，有深灰或浅灰两种主题样式。
- Preview - 显示选中主题的一个示例界面。

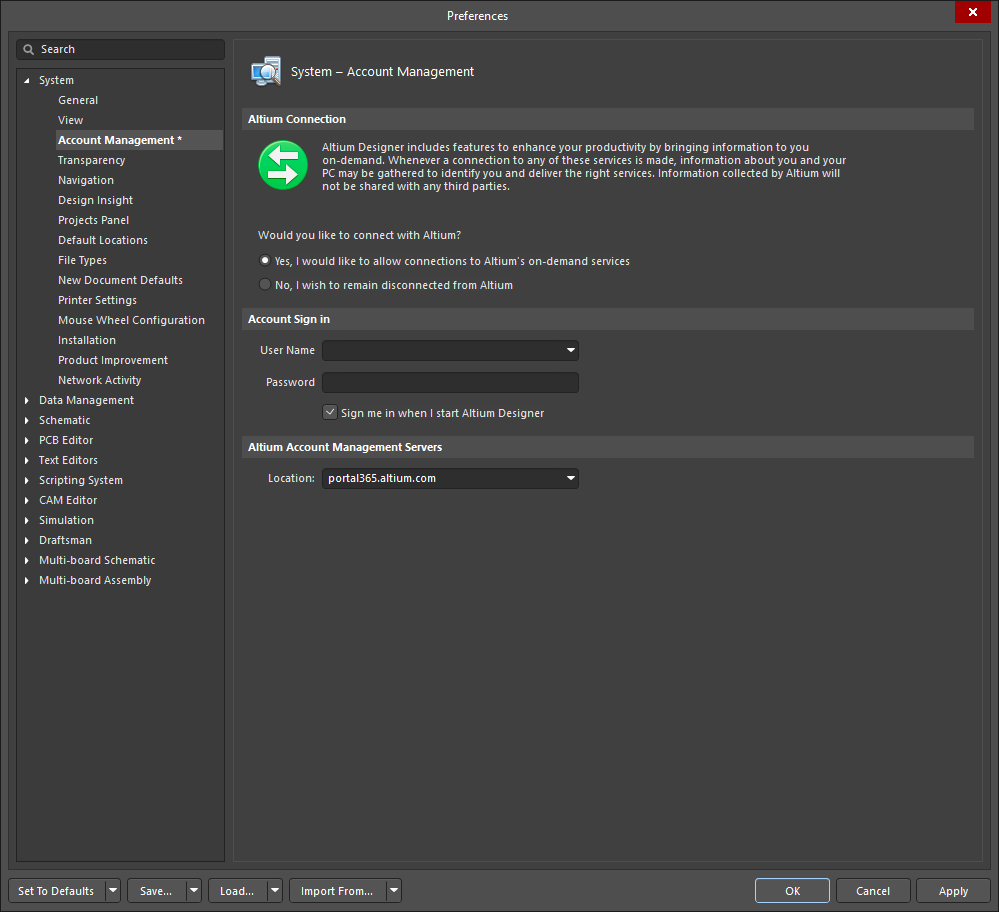

Account Management-账户管理菜单
当需要使用到DIGIPCBA时才需要配置，配置参考《DIGIPCBA使用文档》。

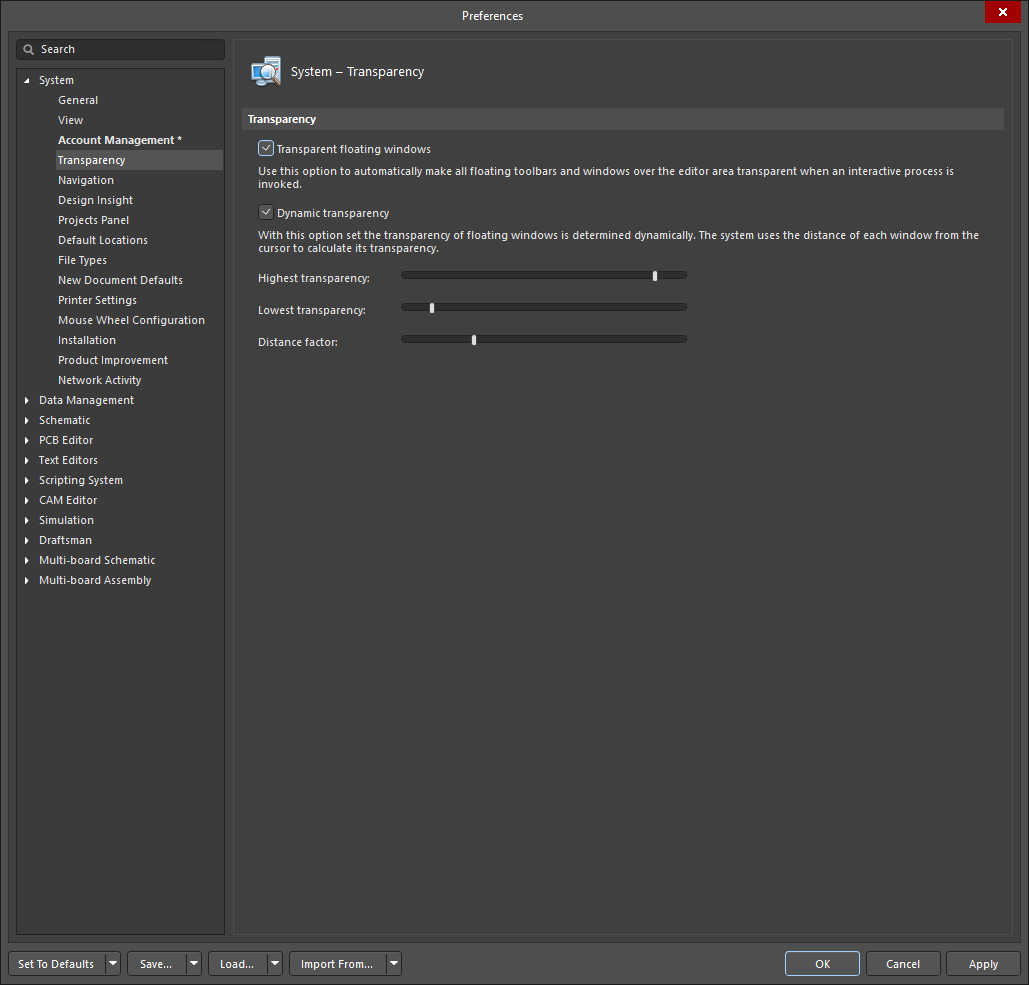

Transparency-透明度设置菜单
设置工具栏和窗口的透明度。

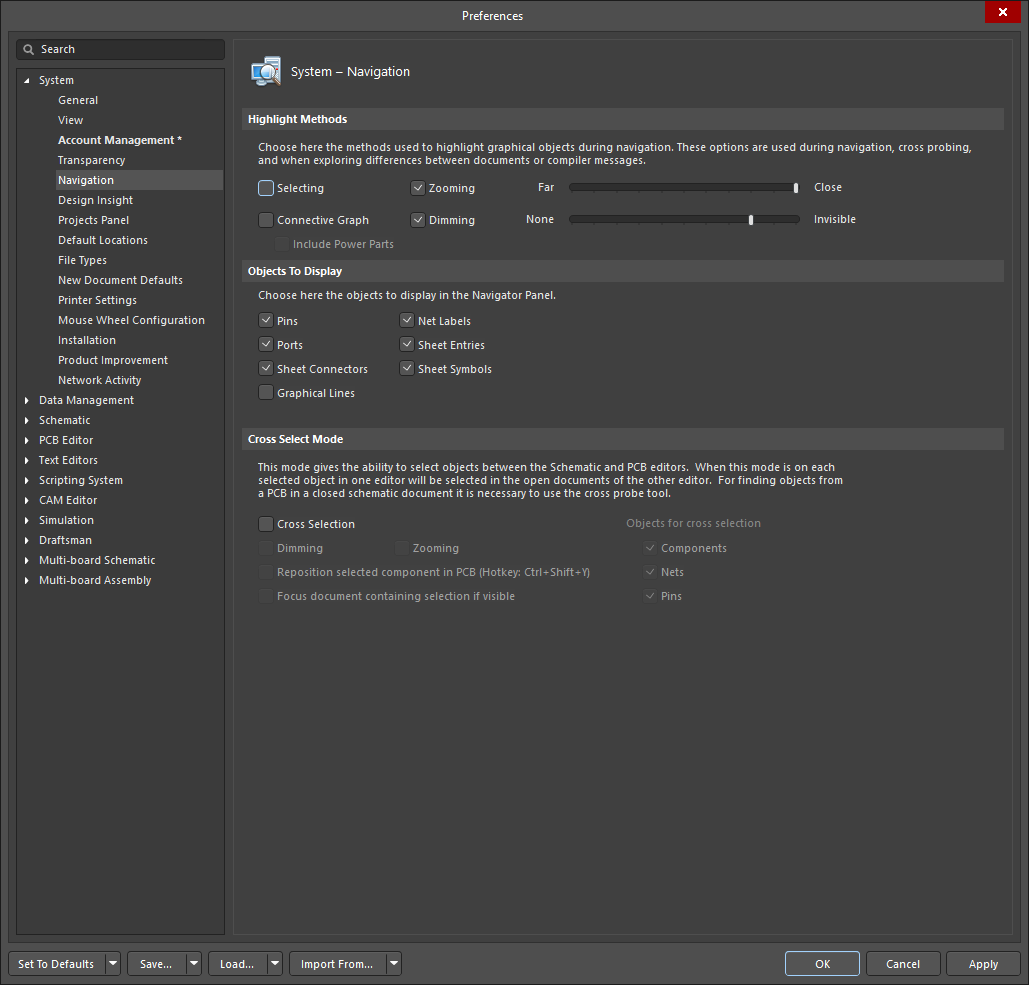

Navigation-导航菜单
- Highlight Methods - 高亮方式
在导航、交叉探测和探索文档或编译器消息之间的差异时，选择所需的高亮图形对象的方法。从以下选择：
- Selecting - 勾选此项高亮选中对象。
- Connective Graph - 勾选此项显示选中对象的连接关系。
- Include Power Parts - 勾选此项在连接关系会包含电源部件的连接。
- Zooming - 勾选此选项缩放选中的项目。
- Far/Close -滑动选择放大系数，滑块向右，放大系数增大。
- Dimming - 勾选此项高亮选中的对象，其他对象变暗。
- None/Invisible -滑动选择对比度大小，滑块向右，对比度越大，最右侧其他项目不可见
- Objects To Display - 选择导航面板显示的对象，勾选就会显示，否则不显示，可选择的对象如下：
- Pins
- Ports
- Sheet Connectors
- Graphical Lines
- Net Labels
- Sheet Entries
- Sheet Symbols
- Cross Select Mode - 交叉选择模式，用于在原理图和PCB中交叉选择对象
- Cross Selection - 勾选此项将会打开交叉选择模式。
- Dimming - 勾选此项调整选中对象与其他对象的显示对比度，选中的对象高亮，未选中的变暗，方便定位对象位置。
- Zooming - 勾选此选项缩放选中的对象。
- Reposition selected component in PCB - 勾选此项，在原理图选中器件后，该器件在PCB中处于未放置状态，可以方便地重新调整放置位置。
- Focus document containing selection if visible - 勾选此项，当选中对象的文档处于打开状态，当对象被选中时，交叉选择文档内将直接聚焦到选中的对象。
- Objects for cross selection -勾选用于支持交叉选择模式的对象，包含器件、网络、管脚，可以任意选择或全选。

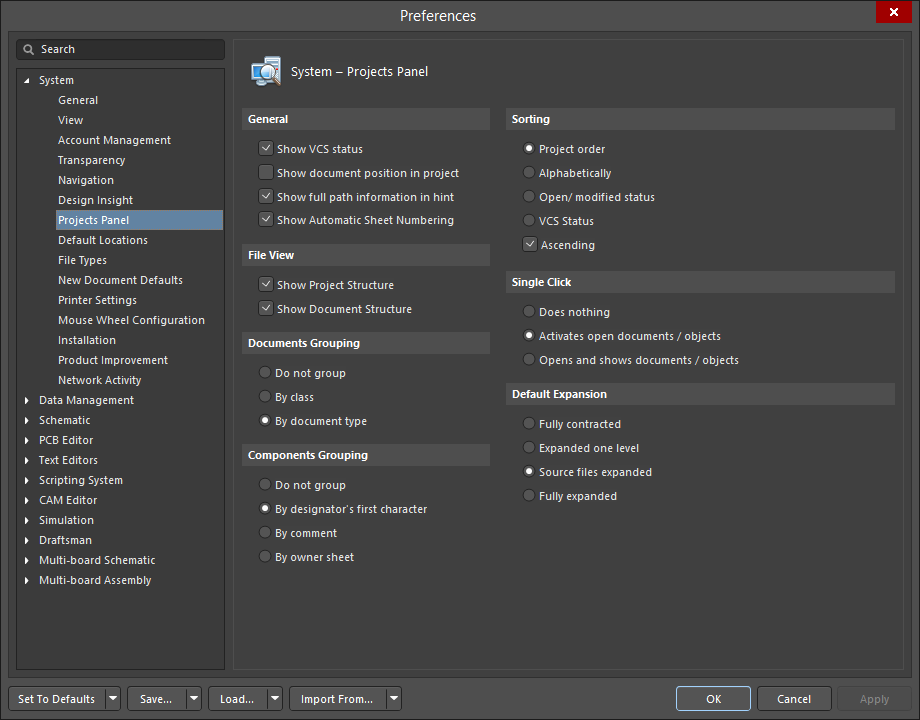

Project Panel-项目面板菜单
配置与项目栏相关的属性
- General -常规
- Show VCS status -勾选此选项显示版本控制系统的文档状态。
- Show document position in project - 勾选此选项显示文档在项目中的相对位置。
- Show full path information in hint - 勾选此选项将显示项目的完整路径信息。
- Show Automatic Sheet Numbering - 勾选显示文档在项目中的工作表编号。
- File View -文件视图
- Show Project Structure - 勾选此选项将显示项目间的连接结构。
- Show Document Structure -勾选此选项，将显示项目中的文档结构。
- Documents Grouping-文档分组
- Do not group - 勾选此选项项目中文档不分组。
- By class - 按文档类分组，如源文件，输出文件、库文件等。
- By document type -按文档类型分组。
- Components Grouping-元器件分组
- Do not group - 勾选则不分组。
- By designator's first character -按标识符的第一个字符顺序分组。
- By comment - 按元器件的注释分组。
- By owner sheet - 按它们所在的图纸分组。
- Sorting -排序
- Project order - 按照添加到项目的顺序排序。
- Alphabetically - 按文档名称的字母顺序排序。
- Open/modified status -按文档打开或修改状态排序。
- VCS Status -按版本控制系统的状态排序。
- Ascending - 勾选此项后，文档排序升序显示。
- Single Click -单击操作
- Does nothing - 在项目面板单击不进行任何操作
- Activates open documents / objects -勾选此项，在项目面板单击已经打开的文档 ，将自动切换单击的文档为当前文档。
- Opens and shows documents / object - 勾选此项，项目面板单击文档则会打开该文档。
- Default Expansion-默认扩展
修改默认扩展的配置需要重启系统生效
- Fully contracted - 勾选此项仅显示项目标题。
- Expanded one level - 选此项仅显示项目以及顶级文档。
- Source files expanded - 选此项仅显示源文件，如原理图之类，其他文档类型挂起。
- Fully expanded - 选此项将显示项目内的所有文档。

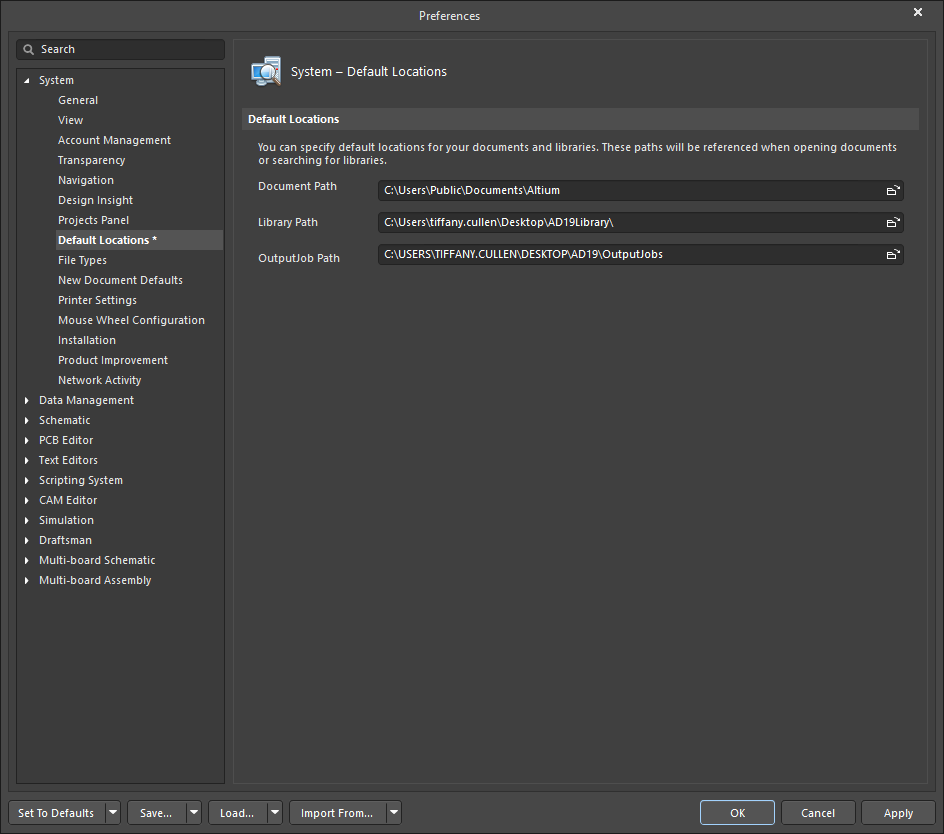

Default Locations-默认位置菜单
设置文档、库文件、输出文件的保存位置。
- Document Path - 选择文档保存路径。
- Library Path - 选择库文件保存路径。
- OutputJob Path - 选择输出文件保存路径。

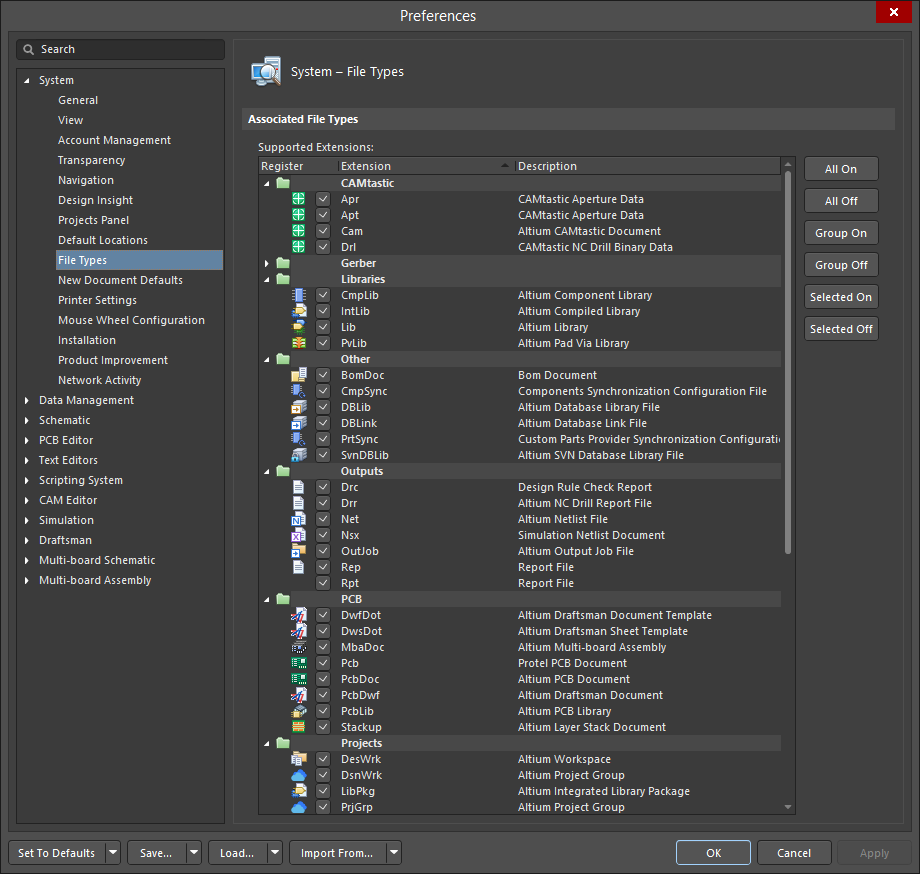

File Types-文件类型菜单
关联使用Altium打开的文件类型。

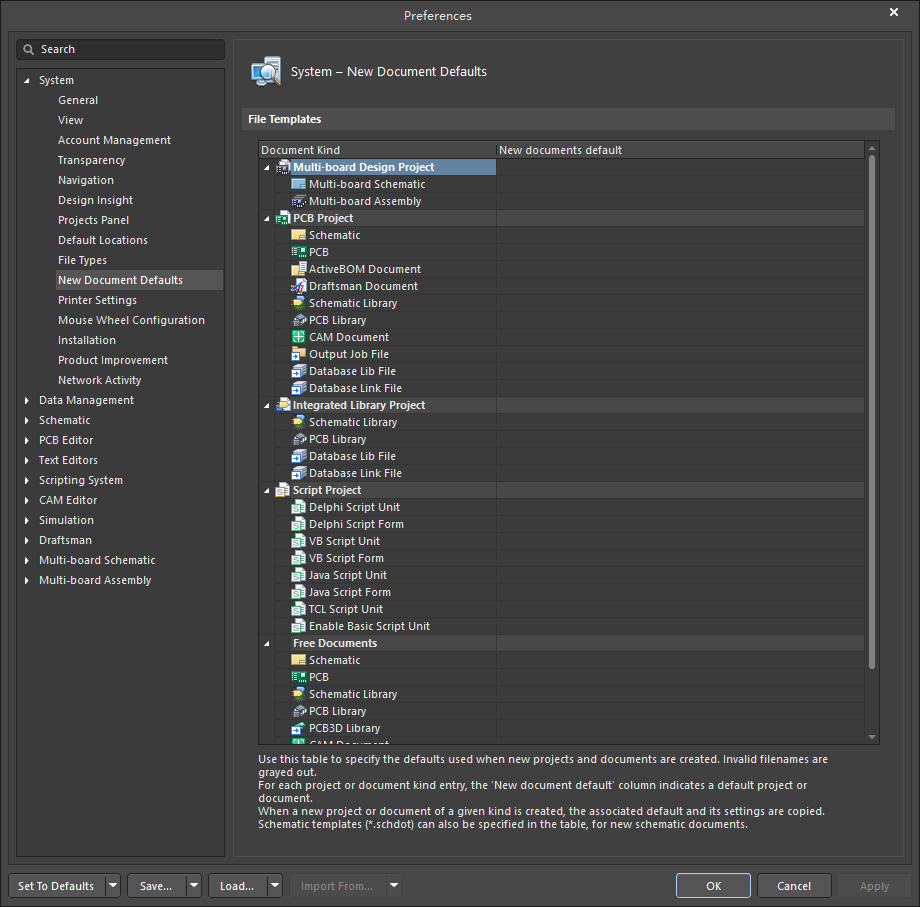

New Document Default-新文档模板菜单
给新创建项目或文档指定模板，保证格式的统一。

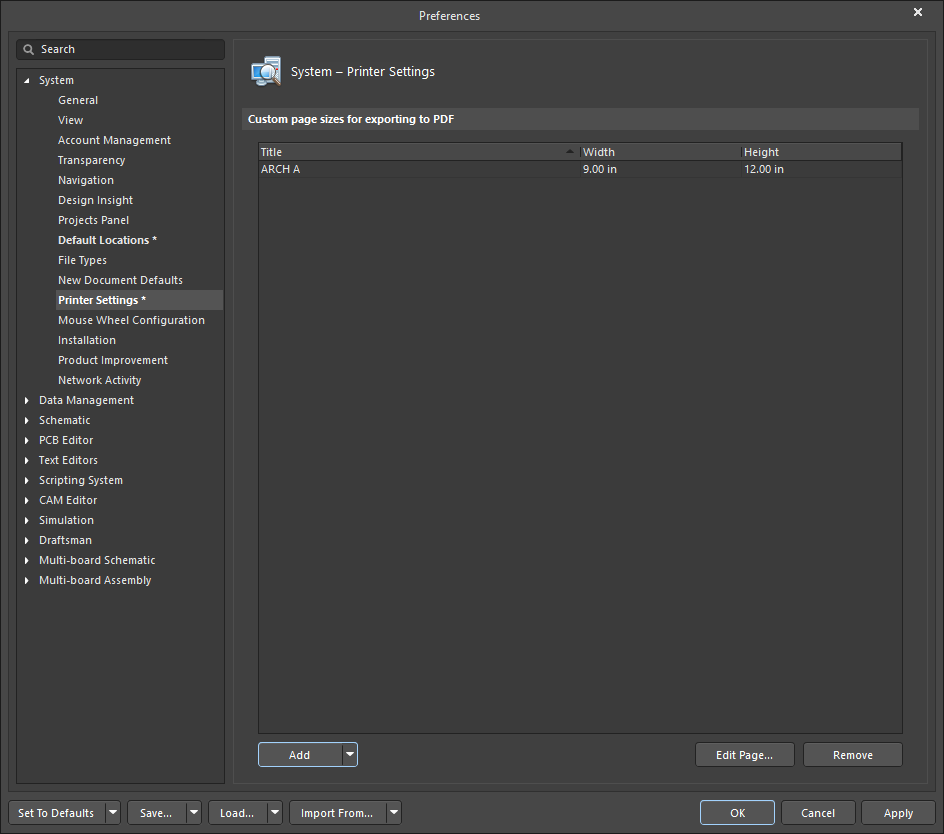

Print Settings-打印设置菜单
定制打印输出的PDF文档尺寸。

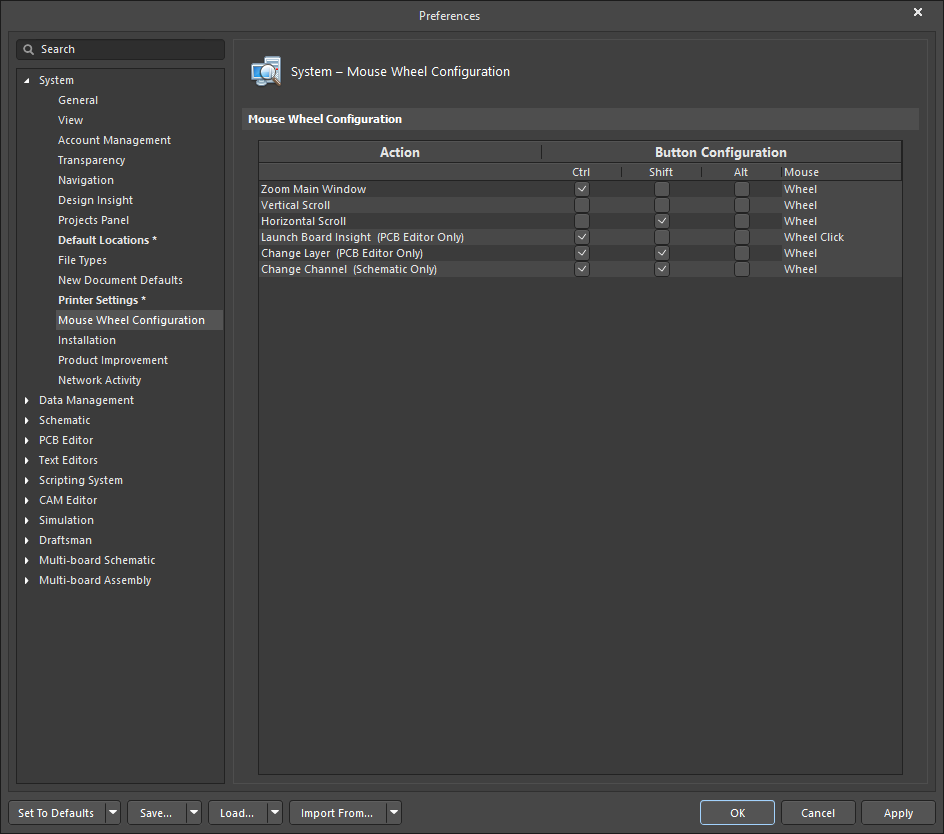

Mouse Wheel Configuration-鼠标滚轮配置菜单
鼠标滚轮动作功能定义。
Installation-安装菜单
Product Improvement-产品改善菜单
Network Activity-网络活动菜单
这个3个菜单平时基本不会用到，不做介绍。
其他
1.参考自官方英文文档。
2.添加了部分图例。
3.个人水平有限，难免有所错漏，欢迎指正，谢谢！
参考官方文档中心
https://www.altium.com/documentation/altium-designer/altium-designer-preferences
