运放-反相加法电路

加法电路被广泛用于多模拟信号之间的简单叠加。

反相加法电路结构简单且易于实现,各路输入信号之间的干扰、影响较小。其主要缺点是输入阻抗较小。

反相加法电路是主流的信号相加方案,原因是同相加法电路的共模噪声过大,电路结构复杂、参数计算烦琐。

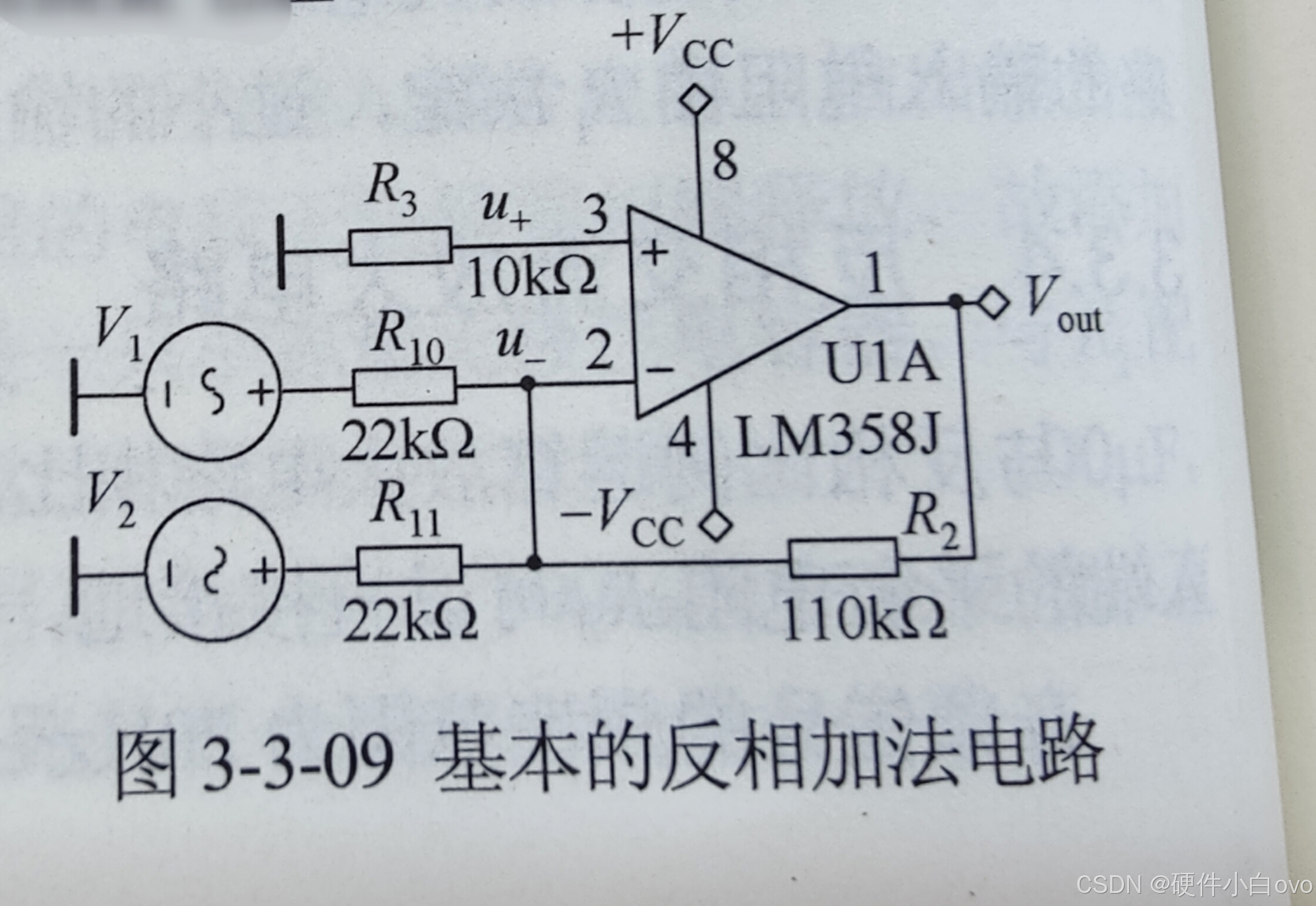

推到过程:

虚断:I2=I3=0

虚短:U+=U-

UR3=U+-0=I3*R3=0

I10=(V1-U-)/R10

I11=(V2-U-)/R11

I2=I10+I11

(U--Uout)/R2=IR2

IR2=I10+I11

结果得出:Vout=-R2(V1/R10+V2/R11)
