3.3.6 反相加法电路

3.3.6 反相加法电路

加法电路被广泛用于多路模拟信号的简单叠加。当多路模拟信号分别从集成运放的同相端或反向端输入时，可构成同向加法电路或反相加法电路。

反相加法电路是主流的信号加法电路方案，之所以较少采用输入电阻更好的同相加法电路，主要是同相加法电路的共模噪声过大、电路结构复杂、参数计算繁琐。

基本的反相加法电路和仿真波形如图1、2所示。

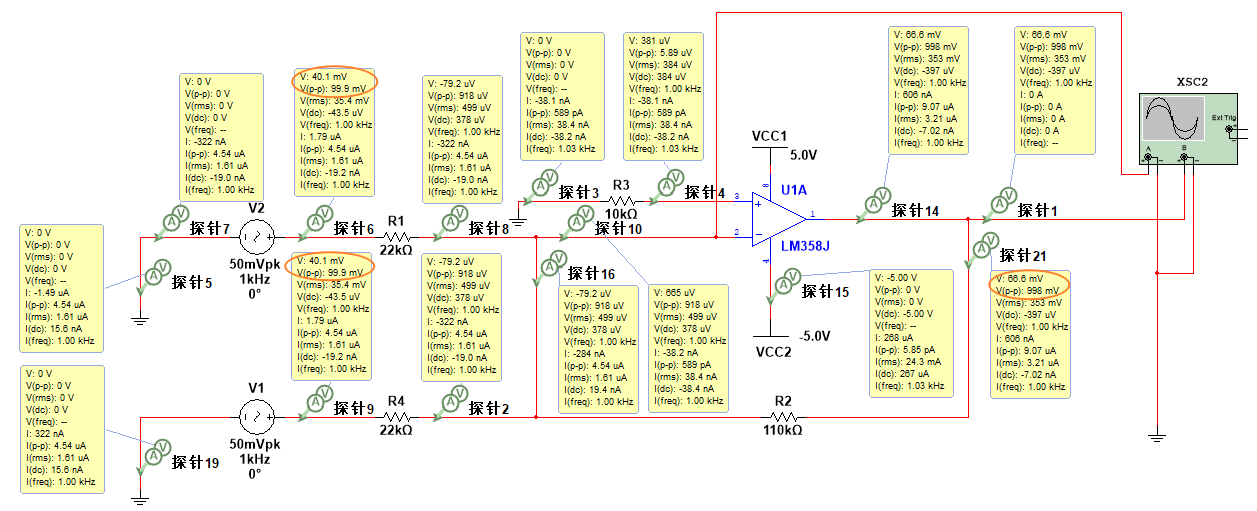

图1 反相加法电路

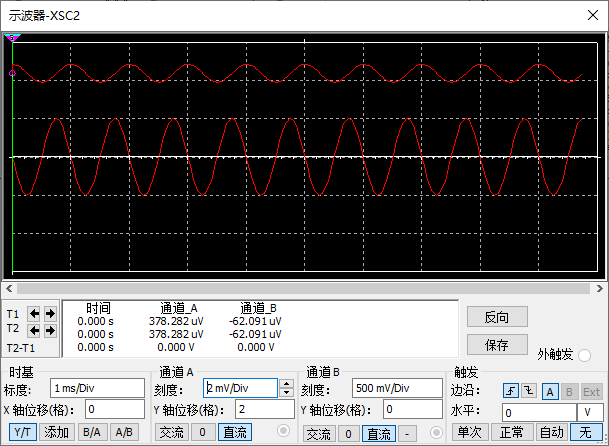

图2 反相加法电路仿真波形

图1所示反相加法电路的输出电压Vo与输入电压V1、V2之间的运算关系满足：

Vo=-R2（V1/R4+V2/R1）

图1中的R3为平衡电阻，参数计算公式为

R3=R1//R4//R2

技巧：需要进行加法运算的信号源数量如需继续增加，可按照与图一相同的结构（V1-R4、V2-R1、...），并联后添加到运放的反相输入端。相应的输出电压计算公式为

Vo=-R2（V1/R4+V2/R1+...+Vn/Rm）

反相加法电路结构简单且易于实现，各路输入信号之间的干扰、影响较小；

主要缺点在于输入阻抗较低，图1中两通道的输入阻抗均只有22kΩ。
