并联的RC滤波电路

在设计麦克风放大电路的时候遇到了这个滤波电路，本质是滤除低频干扰，但是似乎与之前学习的RC低通滤波电路不同，所以就去查阅了相关的资料。

1. 并联结构的滤波分析

在原理图中，82nF 的电容与 100kΩ 的电阻确实是并联的，而不是串联。这种结构的滤波原理不同于传统的 RC 串联高通或低通滤波器。

在这个电路中，电容和电阻的并联作用是：

• 电容提供高频信号的通路：高频信号会优先通过电容，而非电阻。
• 电阻决定低频信号的路径：低频信号更多地通过电阻。

这种并联结构实际上形成了一个反馈滤波器，它的频率特性由运算放大器的反馈网络决定。我们可以将其看作是对输入信号的某些频率范围进行增强或抑制。

2. 运算放大器的反馈网络分析

运算放大器的负反馈路径中包含了 100kΩ 的电阻和 82nF 的电容，它们共同决定了放大器的增益和频率特性：

• 反馈电阻 R=100kΩ 决定了反馈电流的大小；
• 反馈电容 C=82nF 决定了反馈路径对高频信号的响应。

这种设计会对输入信号的频率范围进行选择性放大或衰减，起到类似滤波的作用。

具体来说：

• 低频信号：反馈路径主要由电阻决定，反馈较强，增益较低。
• 高频信号：反馈路径主要由电容决定，反馈较弱，增益较高。

因此，这种并联结构实际上实现了一个高通滤波功能。

3. 反馈网络的截止频率计算

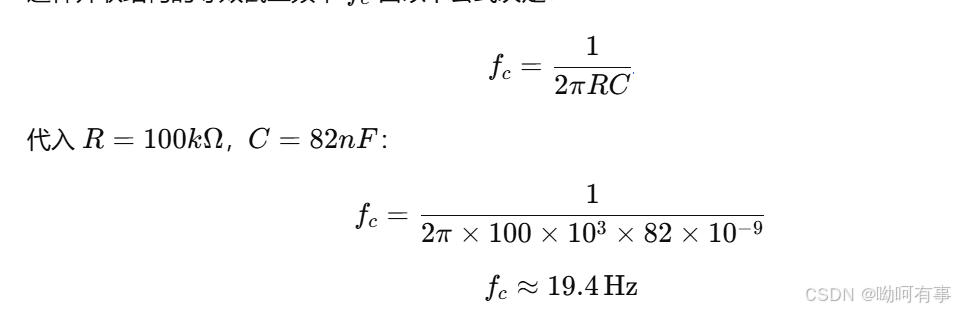

这种并联结构的等效截止频率 由以下公式决定：

这说明该反馈网络对低于 20Hz 的信号衰减较大，对高于 20Hz 的信号增益较高，从而实现了高通滤波功能。

4. 为什么并联也能形成滤波功能

传统的 RC 滤波器通常是串联结构，但在运算放大器的反馈网络中，电阻和电容并联后，其作用等效于影响放大器的频率响应。具体原因如下：

• 并联的电阻和电容改变了反馈信号的频率特性。
• 运算放大器的增益由反馈网络决定，因此反馈路径的频率特性直接影响输出信号的频率响应。

换句话说，虽然是并联结构，但由于它位于运算放大器的反馈回路中，其作用与传统的 RC 滤波器类似。
