本文介绍了在Revit中创建弧形幕墙嵌板的方法，通过定义6mm厚的玻璃墙类型并将其设置为幕墙嵌板，实现幕墙嵌板与平面曲线的贴合，适用于有特殊建筑效果需求的项目。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

BIMIT斑马课堂——学BIM，找斑马(www.001bim.com)

在这里插入图片描述

Revit常规的幕墙中，嵌板是一片平直的玻璃。所以要画一段平面为弧形的幕墙，则显示为一折一折的。

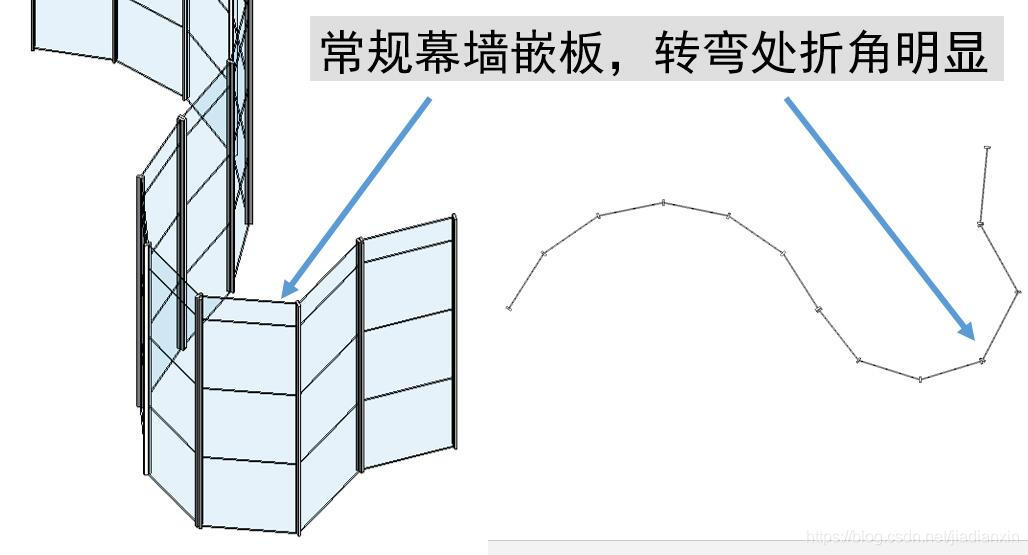

在这里插入图片描述
图1：常规幕墙嵌板效果
如果对建筑效果有特殊要求的项目，转弯处的玻璃也会采用弧形玻璃。

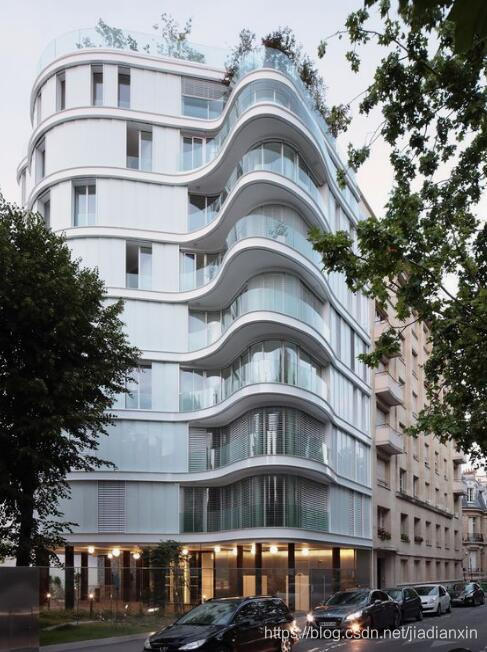

在这里插入图片描述
图2：弧形幕墙

那么在Revit中，如何比较方便的创建这种弧形幕墙嵌板呢？

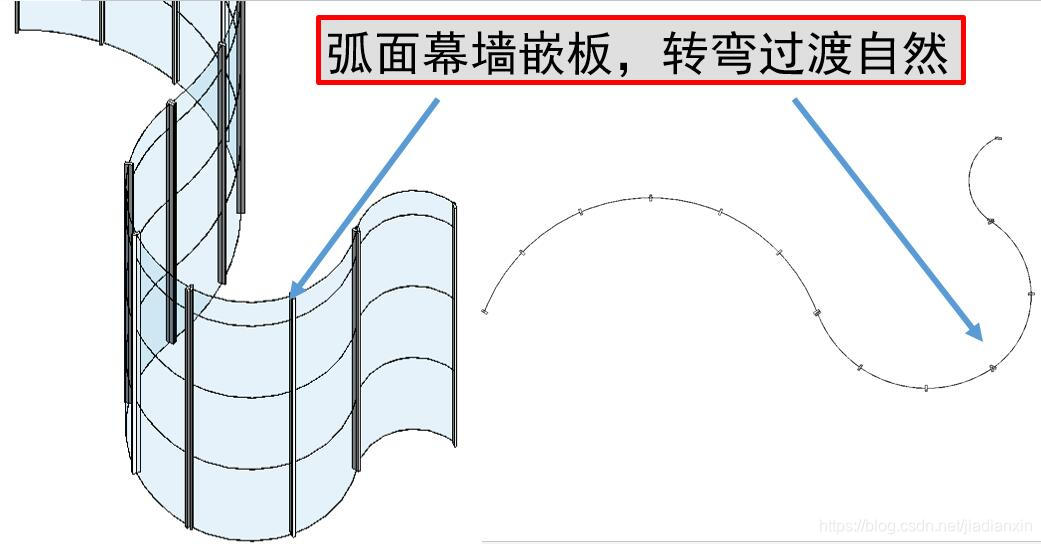

在这里插入图片描述
图3：Revit弧形幕墙嵌板

方法很简单，首先定义一种墙的类型，厚度设置为6mm（玻璃厚度），材质选择“玻璃”。

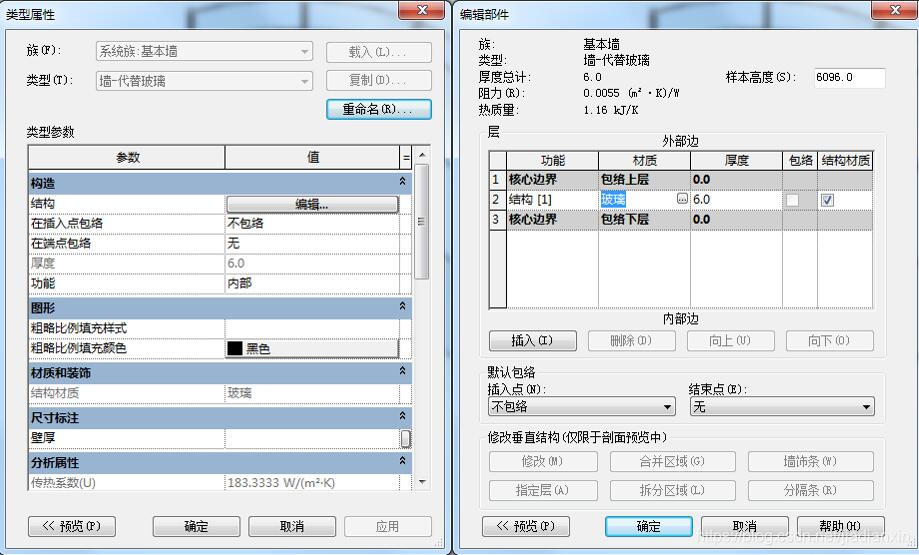

在这里插入图片描述
图4：定义Revit墙类型

然后配置幕墙的类型参数

最低0.47元/天 解锁文章
