磁性过滤器 流体磁棒过滤器

磁性过滤器
DN	D	L	H
50	159	460	515
80	273	574	658
100	377	678	784
150	500	916	958
200	700	1120	1075
250	800	1220	1150
300	1000	1424	1352



三、产品选型：

公称通径	DN15-DN600	连接方式	法兰 对焊 螺纹
壳体材质	不锈钢	法兰压力	0.25-16Mpa   150-900LB
滤芯材质	不锈钢	法兰密封面	FF RF   MFM RJ TG
过滤精度	10目-500目	垫片材质	PTFE 金属缠绕 丁晴橡胶

四、产品概述：

     磁性过滤器是管道输送过程中用于对管道中介质内的杂质进行过滤和排除的高效过滤设备。安装在管道上对流体中的铁锈、沙粒等固体杂质进行滤除，保护管道上的设备免受磨损和堵塞，能在介质输送过程中有效的清除 带磁性金属杂质，降低产品中的铁离子含量，提高产品的质量。使机器设备：压缩机、水泵、阀门、仪表等能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

五、工作原理：

         安装于进水管路中各配套阀门的前端，当管道中的含铁介质首先进入过滤器时，受强力磁棒的磁性作用，介质中的铁杂质被吸附在磁棒套管上，使各类阀门不会由于杂质卡入而失灵。

六、性能优势：

     磁性过滤器结构先进，过滤面积大、过滤效率高、阻力小，排污方便，与其他过滤设备相比全程全自动化、免维护、使用寿命长、拆卸清洗方便，是工业水处理过程中最有效的过滤设备之一。能够实现水资源的循环重复使用，特别适合应用在工厂循环水处理中，使水资源得到最大限度的有效使用。

七、典型应用：

1、石油化工燃气生产中的弱腐蚀性物料：水、油品、氨、烃类等。

2、化工生产中的腐蚀性物料：烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等。

3、工业生产中的低温物料：液甲烷、液氨、液氧及各种制冷等。

4、食品、制药生产中有卫生要求的物料：啤酒、饮料、乳制品、粮浆和医药用品等。

八、安装方法：

    本产品一般分为三种安装形式：法兰连接、对焊连接和螺纹连接。

　    安装对焊连接的磁性过滤器时，应注意垫片为非金属材质，容易由于过热而损坏。因此应缩短焊接时间，并在焊接完成后对过滤器进行冷却。如果焊接前需要预热或焊接后需要继续加热，建议先将垫片拆下再加热。

       安装螺纹磁性过滤器时，要先清洗管道的螺纹连接表面，对管道密封胶或特氟龙带（聚四氟乙烯）的使用要适量。

    注意事项：安装时请注意水流方向。

九、运行维护：

1、首次安装使用一段时间后应进行清洗，以清除系统初始运行时积聚在滤网上的杂质等污物。

2 、磁性过滤器使用过程中须定期检查清洗，频次依据实际使用工况条件而定。当过滤器工作一段时间后，滤芯内部会沉淀了部分杂质，使压力增大，流速下降，此时需及时清除。

3、清洗杂质时，要特别注意保护滤芯表面覆盖的不锈钢丝网层，不能变形或损坏；如发现丝网层已经变形或损坏，需马上更换。

4、若过滤器不带排污丝堵，则清洗时要将滤网限位器以及滤网拆下。

5、每次维护、清洗前，应将过滤器与带压系统隔离。清洗后，重新安装时要使用新的密封垫。

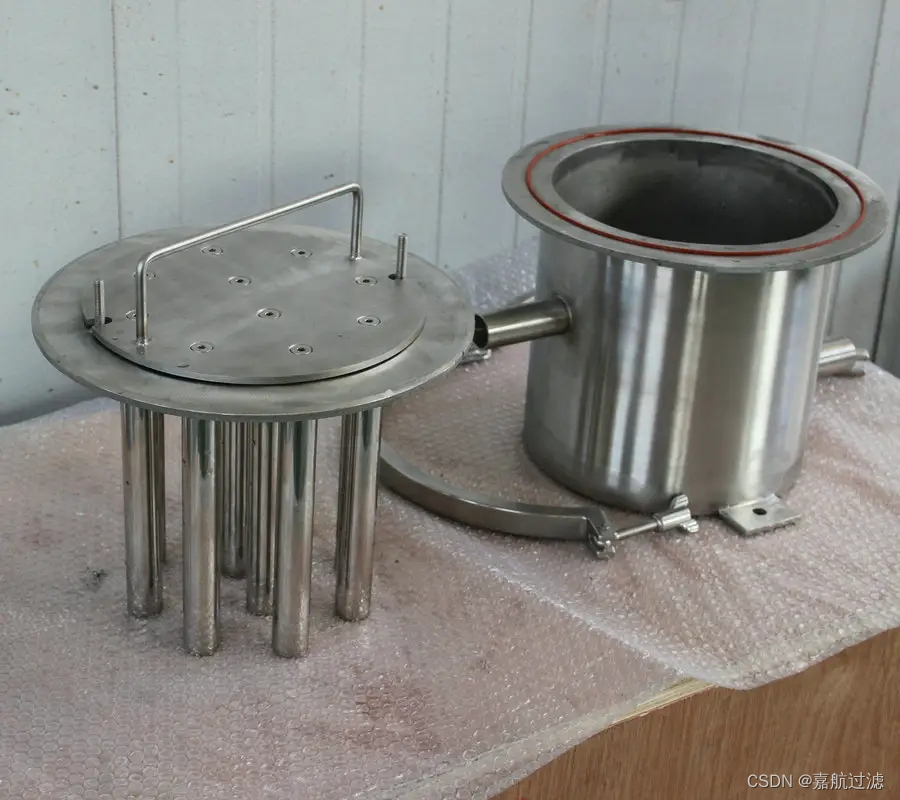

6、清理时先拧松盖上夹紧螺丝，取出套管盖部件，然后再抽出磁棒，吸附在套管上的铁性杂质就能自动脱落。清理后安装时先把套管装入筒体内，拧紧夹紧螺丝，然后再把磁棒盖插入套管内，即可继续使用。

7、清理时，抽出的磁棒盖不能放置在金属物体上，防止损坏磁棒。
8、抽出磁棒必须置于清洁场所，磁棒套管内不能有积水。
