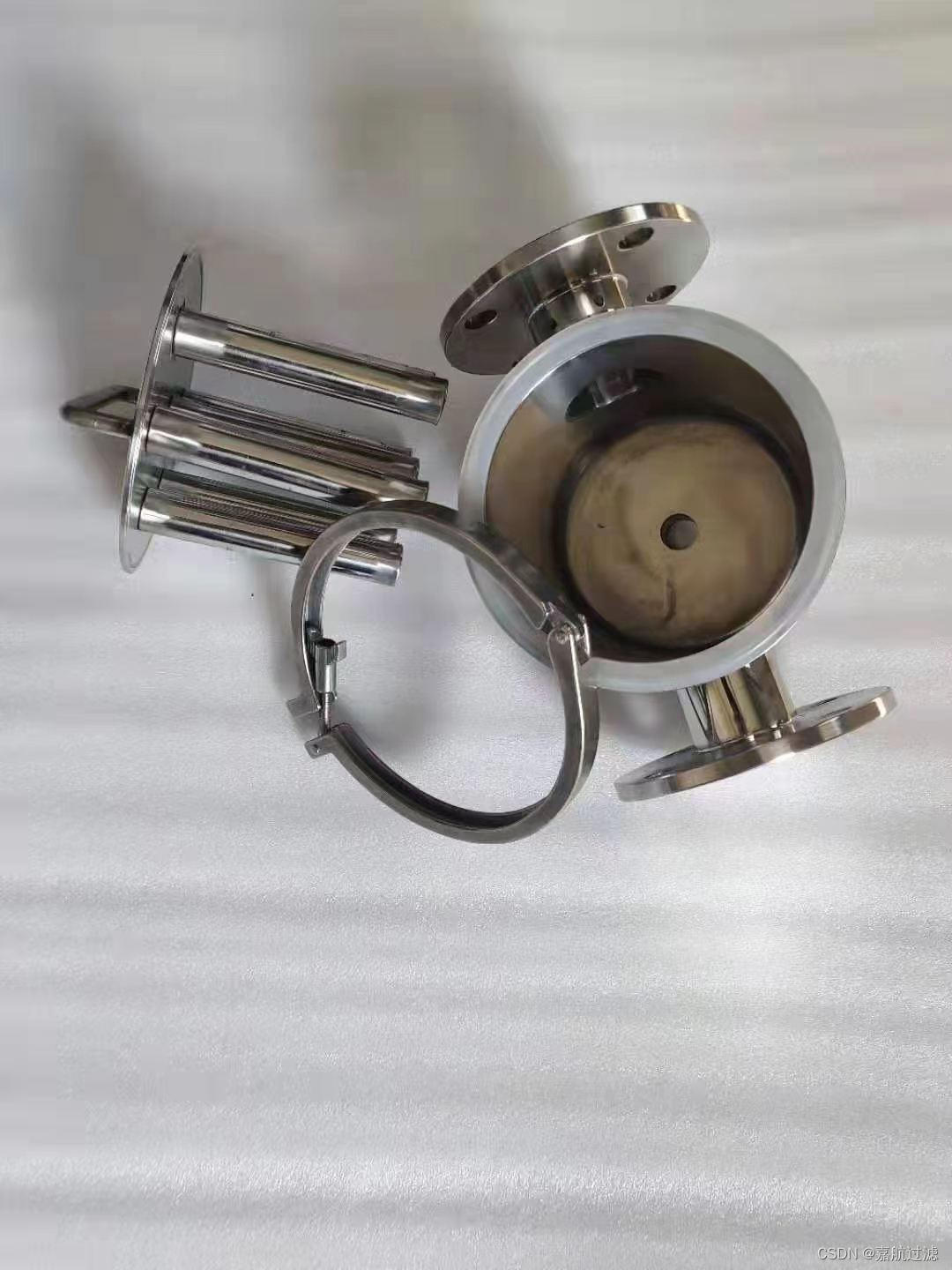

流体管道除铁器 磁性过滤器 管道篮式磁棒过滤器

磁性过滤器,磁铁过滤器在液体浆料输送过程中,液浆经过过滤器时,受强力磁棒的磁性作用,浆料中的铁杂质被吸附在磁棒套管上,降低液浆中的铁性杂质,保证了下一道工序能有效控制铁杂质含量。 磁性过滤器广泛适用于颜料、染料、石油化工、制药、食品、塑料等行业，能在液体浆料输送过程中有效的清除可磁性金属杂质，降低产品中的铁离子含量，提高产品的质量。体积小、重量轻、安装操作方便等优点。

磁性过滤器产品概述：主要适用于分离液体介质中含有细度铁屑成分之功能，使之达到液体介质所需工艺要求。

工作原理：
当液体通过主管进入滤网后，固体杂质颗粒被阻挡在滤网内，当介质中含有细度铁屑成分则会被吸附在磁棒套管上，而洁净的流体通过滤网、由过滤器出口排出。当需要清洗时，可旋开主管底部排污口螺塞，排净流体，拆卸法兰盖，取出滤网清洗后重新装入即可。可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作。
 产品特点：
1、采用永久性磁棒，表磁.高可达10000GS、12000GS。
2、磁力强，除铁效果好，清理铁屑方便等。
3、可以除去0.5~60μm肉眼不能看到的微小颗粒。
4、棒磁钢的表面光洁度可以达到食品级的要求。
5、其磁源采用高性能的钕铁硼永磁材料制成，磁力比同类常规磁性材料（铁氧体或铝镍钴永磁材料）的磁力高5－20倍。

磁性过滤器性能范围：

型号:Model	XYG
规格:Size	DN32～500 GB81～59 PN 0.6～5.0   FF  RF
壳体材质:Body	20# 304 304L 316 316L
过滤精度:Pore size	10～300(目/in)
密封垫片:Diaphragm(P/V)	丁晴橡胶  聚四氟乙烯 金属垫片NBR PTFE Metal Gasket
滤芯材质:Element	304  304L  316  316L
环境温度:Ambient Temperature	CS:-5℃～+150℃，SS:-80℃～+480℃
螺帽螺栓:Bolt/Nut	20# 304 304L 316 316L
连接方式:Jonit Type	法兰连接 对焊连接 螺纹连接 Flange ButtWelding Threaded
法兰标准:Flanges	HG GB SH HGJ JB ANSI  JIS
设计检测标准;Manufacture Inspection	GB150-98      HGJ532-91
外表Coating	CS:Paint      SS:No Paint

六、磁性过滤器连接尺寸：

DN	in	D	L
40	11/2	159	460
50	2	159	460
80	3	273	574
100	4	377	678
150	6	500	916
200	8	700	1120
250	10	800	1220
300	12	1000	1424

 磁性过滤器应用领域：

广泛适用于化工、制药、颜料、染料、食品、冶金、陶瓷等行业，本产品有磁力强，除铁效果好，清理铁屑方便等。



 安装与维护：　　

1、把磁性过滤器的接口与液浆输出管路相连,使液浆从过滤器中均匀流过,经过一段时间的试用后确定清理周期。

2、清理时先拧松盖上夹紧螺丝，取出套管盖部件，然后再抽出磁棒，吸附在套管上的铁性杂质就能自动脱落。清理后安装时先把套管装入筒体内，拧紧夹紧螺丝，然后再把磁棒盖插入套管内，即可继续使用。

3、清理时，抽出的磁棒盖不能放置在金属物体上，防止损坏磁棒。

4、抽出磁棒必须置于清洁场所，磁棒套管内不能有积水
