【 实测可用 】ESP32 + AD8232 心电图实验

【心电这块已经有很成熟的芯片，不过大多在厂商圈里，淘宝买不到或者死贵。无奈看看可以买到的AD8232】

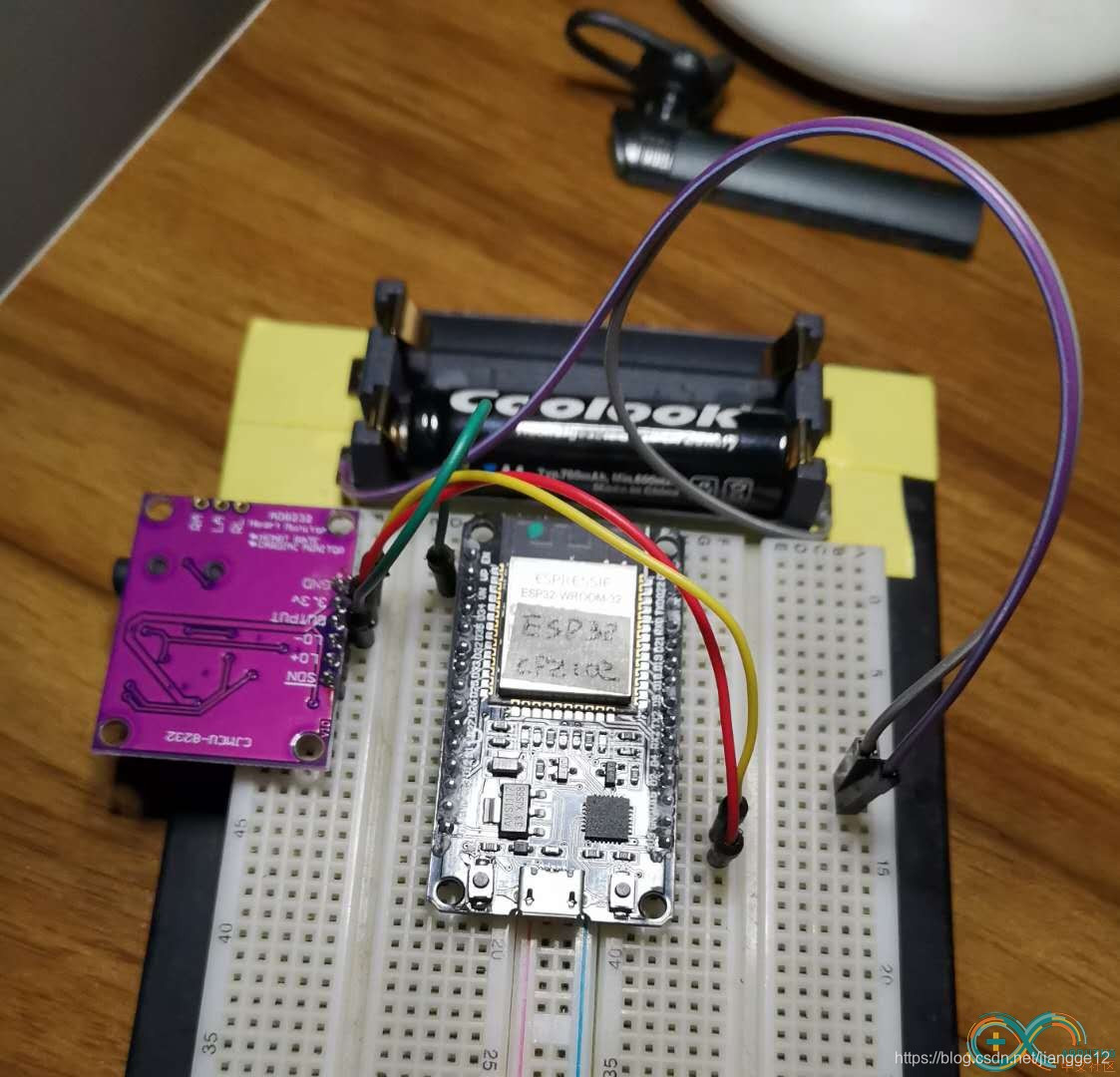

硬件准备：

1. AD8232模块及配套线缆和几个电极片。
2. 磷酸铁锂电池，刚刚好是需要的3.3V。（不明确其他供电方式对波形的影响时，优先用电池供电）
3. 带 ADC 的单片机，ESP32自带蓝牙串口，比较方便。（也可以用示波器滚动模式先看到波形，再去折腾ADC采集）

软件准备：

1. Arduino IDE 1.8.10 + ESP32 环境

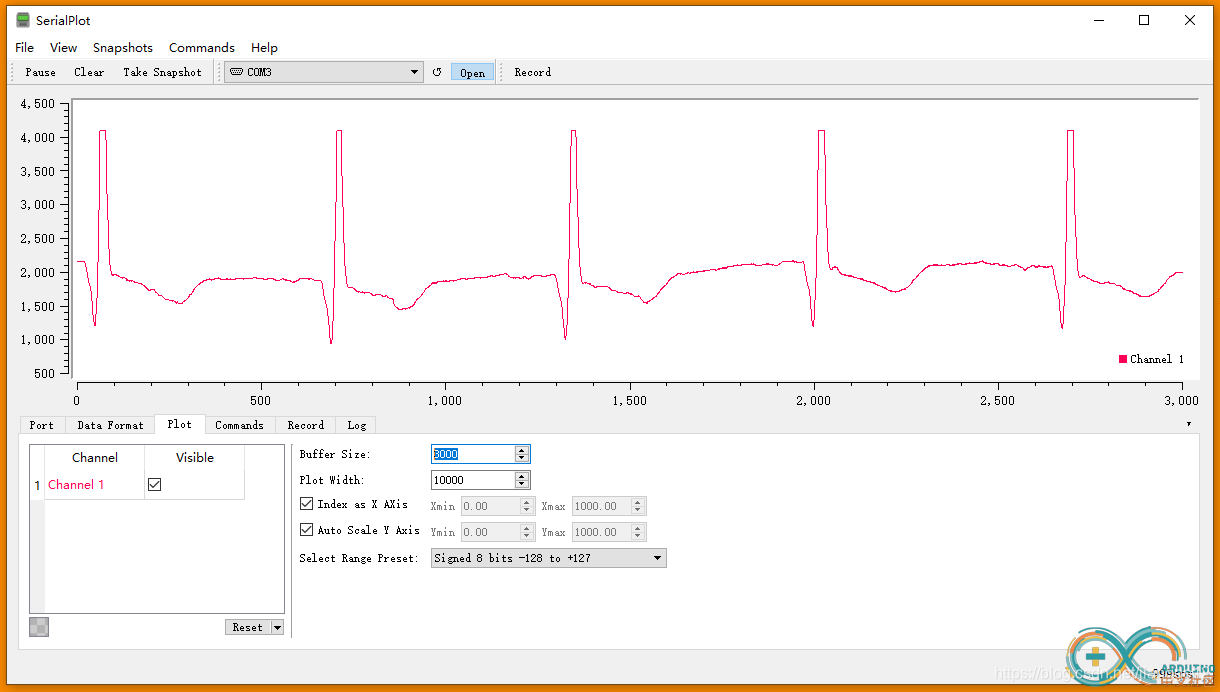

2. SerialPlot 绘图（arduino IDE 自己带串口绘图、自己写 python 上位机也可）
3. 程序就是ESP32例程 SerialToSerialBT ，用它摸清楚ESP32蓝牙怎么玩后， 把 loop 里面改为如下即可：

 void loop() {
     SerialBT.println(analogRead(A0));
     delay(1);
  }

实验过程：
网上有很多AD8232的文章，看多了反而不好下手。啃下 AD8232的 PDF，发现该模块已经很完善的。我的经验是除了3.5mm插头的导联线外，数据这边其实只用3条线（3.3v电源和输出）就够了输出就是心电波形（0-3.3v），供 ADC采集。至于其他引脚什么用途，PDF里面搜。

心电电极其实很耐用，反复用了好多次都没什么问题，专门买了一包医用电极还没派上用场。手边有电子理疗电极实测不行的。
波形和供电（采用电池是最小干扰的），电极贴的位置有关，只要有波形出来，慢慢摆位置就是了。

有评论提到我的导联接错了，嗯，我的线缆不是该模块配套的（看起来差不多，都是先进的3.5mm耳机插头那款），L R F 标记错位也有可能的。

2022-08-23
今天才把坑填上。ESP32带有 webserver 库， 可以把波形显示在网页上，也就不用开发android app 了。
至于数据记录，有多种方案，SD卡，SPIFFS ，MySQL 等，已经不是问题。

2024-08-17
小信号不太容易做到纯净的波形，尤其是无处不在的工频干扰。关键字 “数字滤波” FIR 卷积，嗯…都是数学.
