ad8232 是adi（亚德诺半导体）出品的心率前端检测

v+(2.5vto3.5v)

远端心跳次数检测

应用此检测时测出的波形失真非常严重，只能检测心跳次数。

原理图

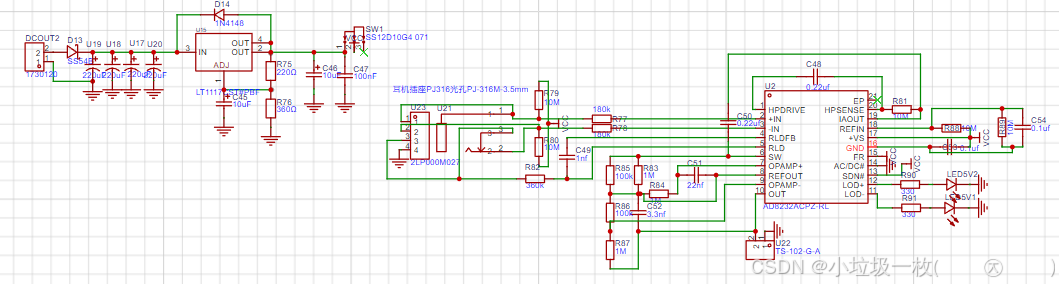

原理图分析使用ams1117将5v~12v转为3.3v，为ad8232供电。

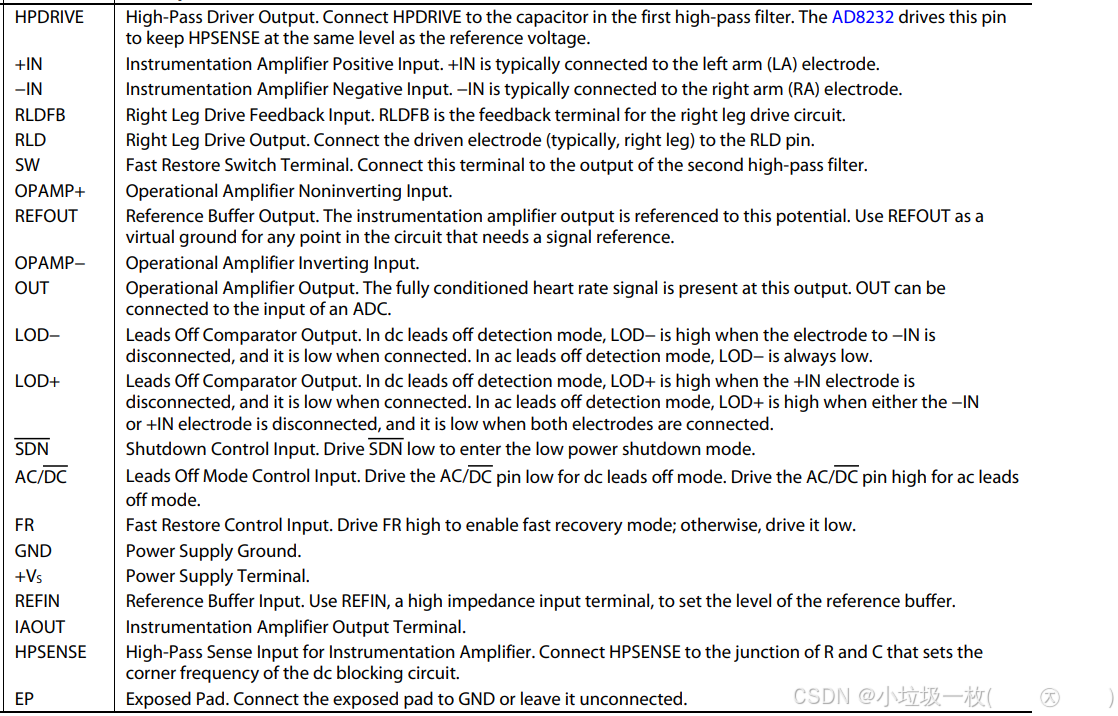

ad8232引脚

+in接左臂，-in接右臂，RLD接右腿或者可以不接，out为信号输出。

ad8232pcb

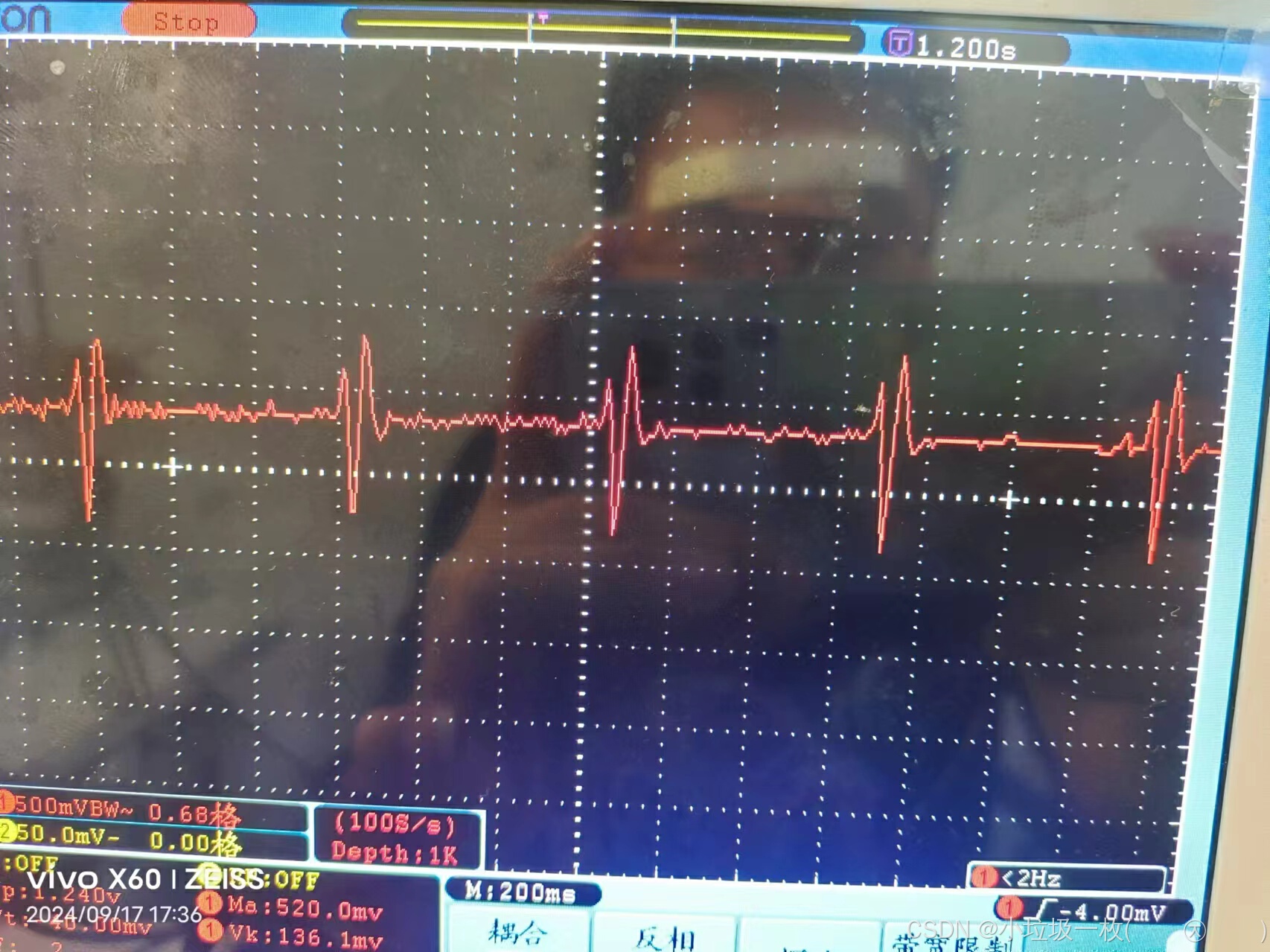

示波器读取波形

衰减设置为x1，使用交流耦合，带宽限制设置为20mhz频段。

实际效果
