绘图仪 与 示波器 Plotter & Oscilloscope

更多内容，请访问我的网站：https://jiangge12.github.io/

 Plotter ：

对低频信号持续测量并绘制到一张很长的纸上，通常是卷纸。

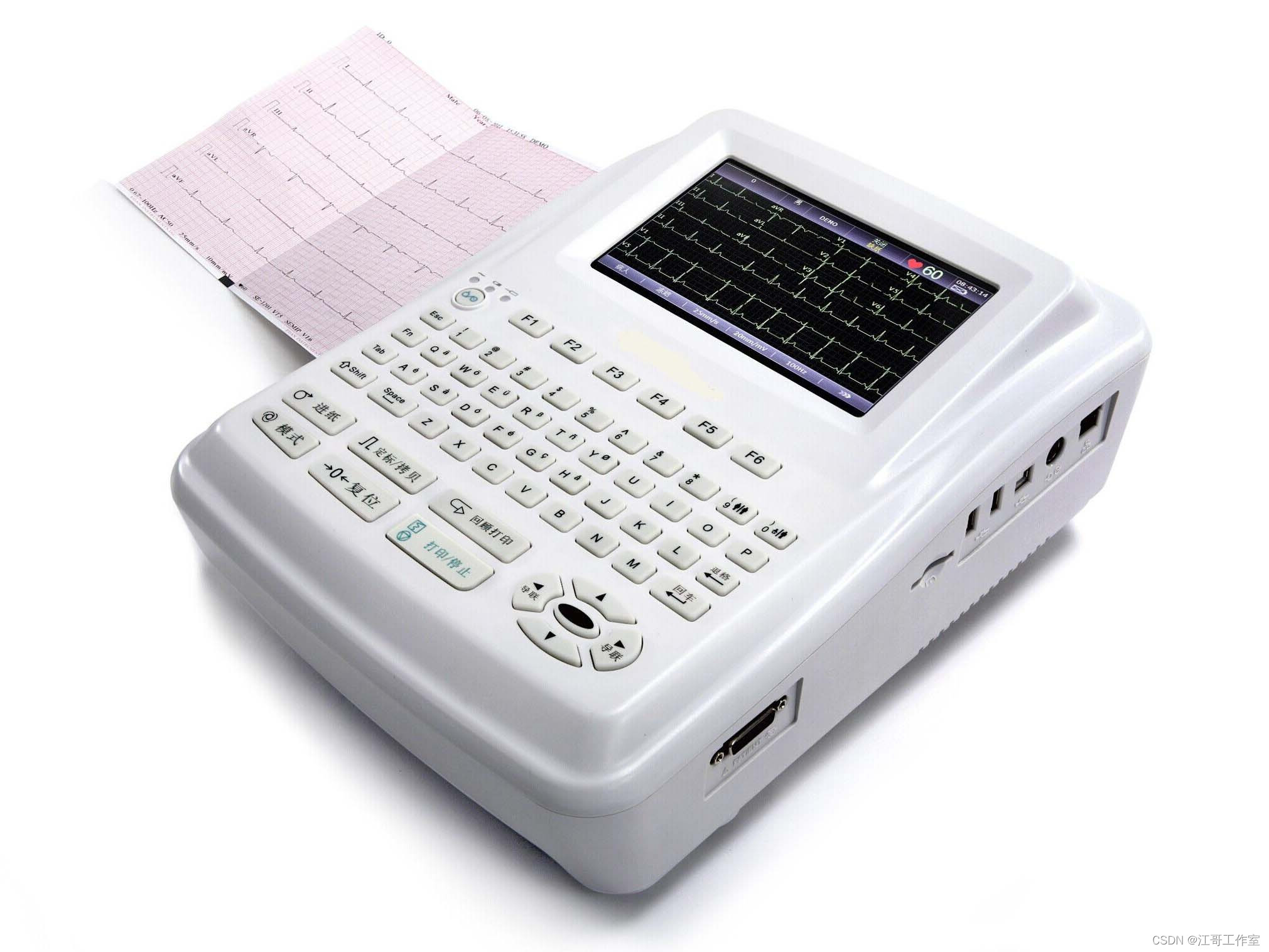

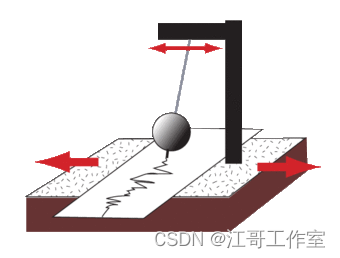

常见的比如传统心电图机（图左）和地震仪（图右）。

特点就是持续采集信号，实时绘制。

  Oscilloscope ：

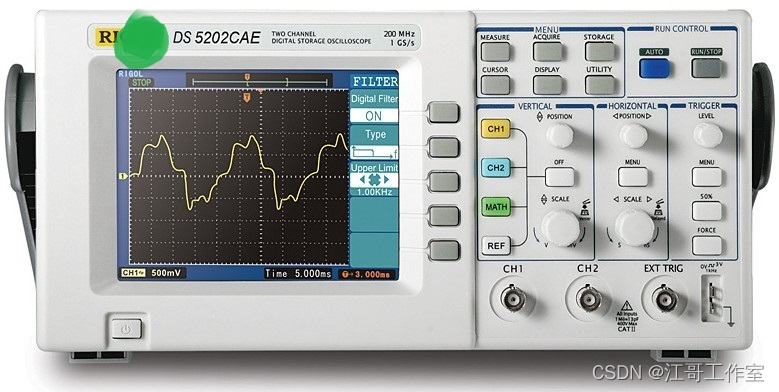

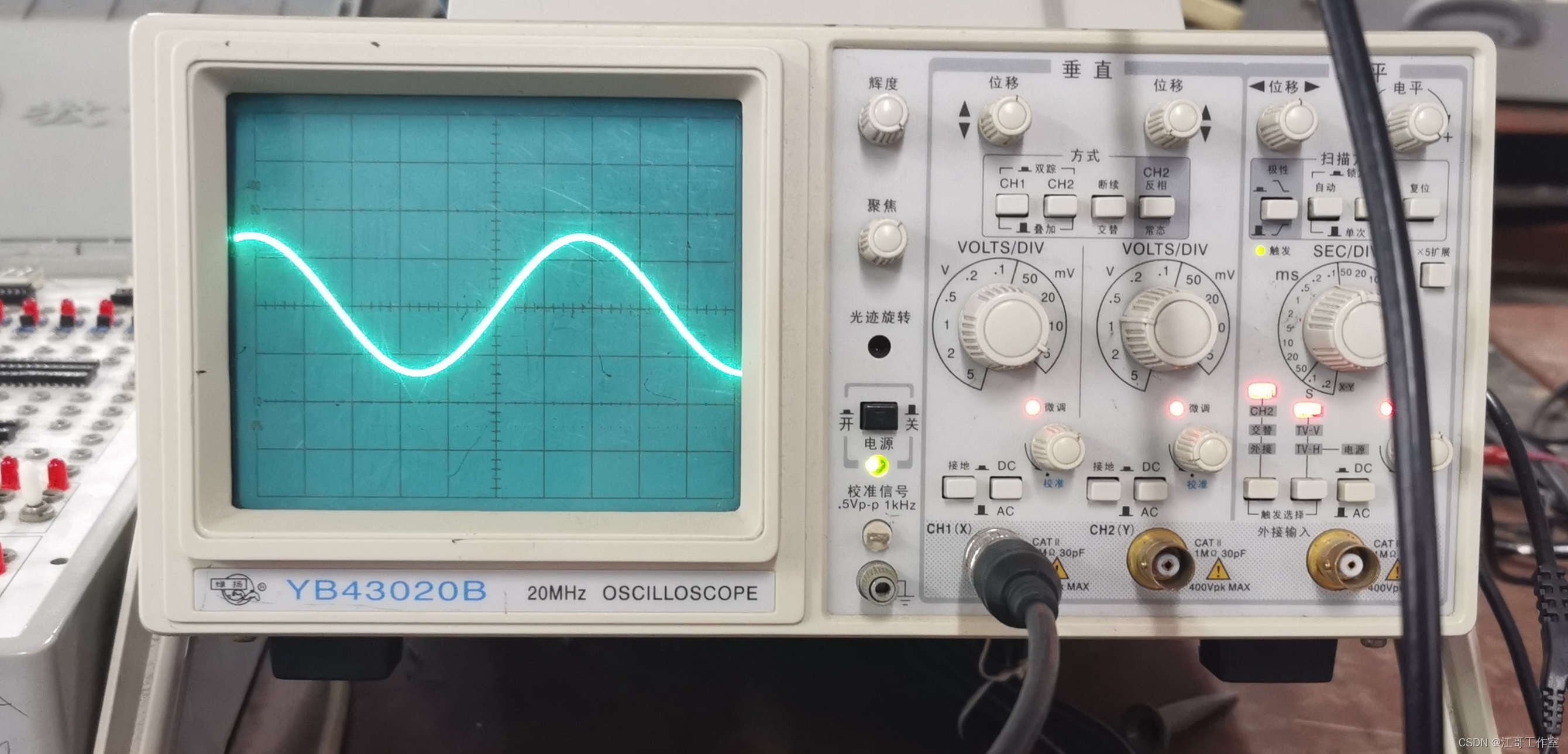

分模拟（图左）和数字（图中）两种，原理略有不同。

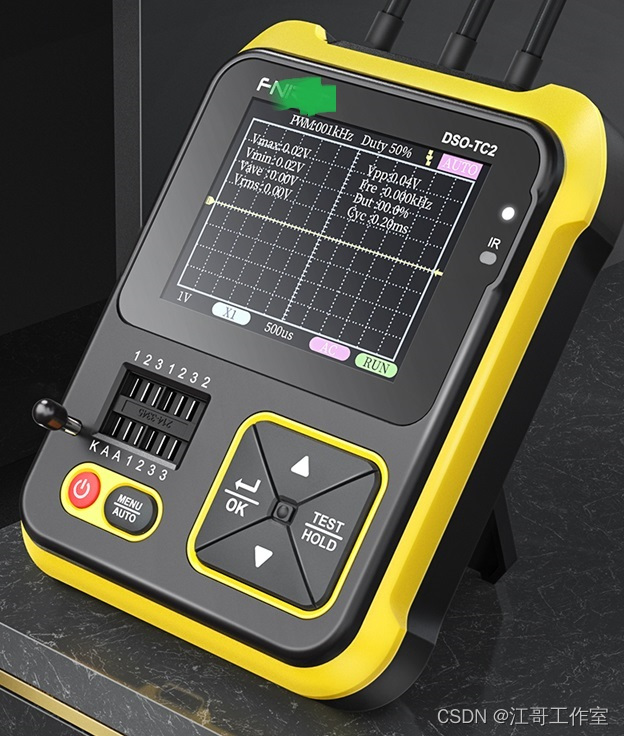

基本上靠谱的示波器都能测量MHz信号，那些kHz级别的（图右）都是玩具。

示波器有很多参数和功能，普通用途采样率带宽存储深度了解下就够了。

示波器的原理基本上是对周期信号选择触发方式，获得稳定的重现，因为信号的频率高，是不可能像plotter持续实时的显示，即使技术能够实现也看不过来。

当然示波器也有针对极低频率信号的滚动显示模式 和 针对没有重复性的信号的 单次采样模式。

 示波器，可以去STC免费申请 “开天斧” 的板子，运气好几天就顺丰到家。 “开天斧”自己带了一个示波器例程，蛮好玩的，网上文章很多，自己搜吧

绘图仪，可以用 arduino 自带的 “串口绘图器” ，也是很简单。我这里找到两个支持多通道的“串口绘图仪”，也可以试一试：

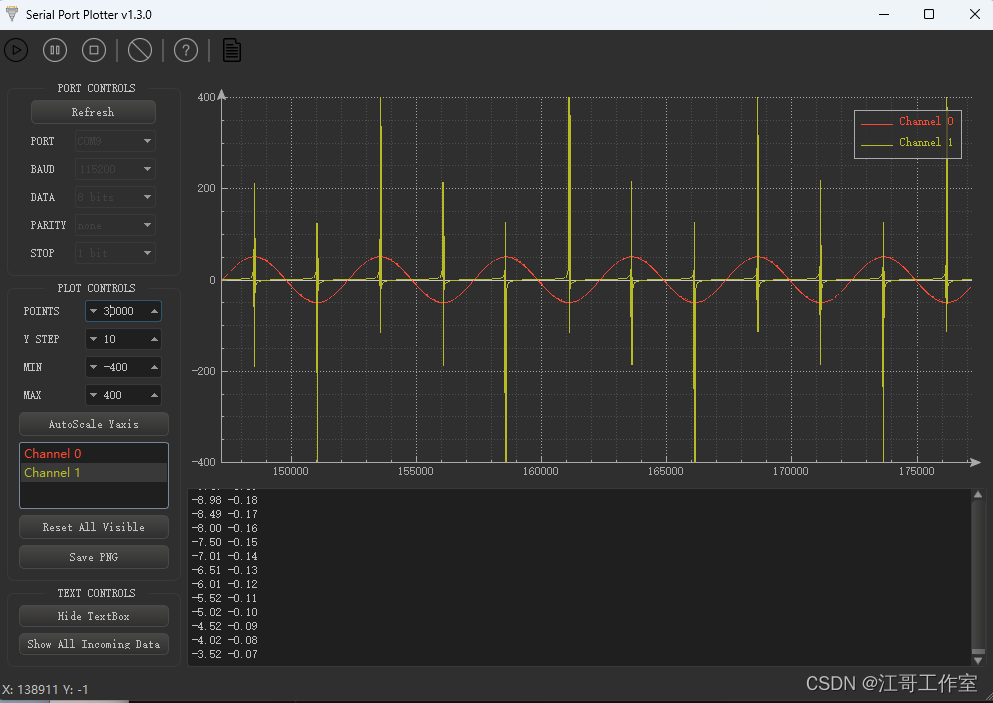

1. serial_port_plotter

注意：zip打包下载的是源码，windows下直接运行的程序点页面右边的 release

“数据都必须以 $ 开头，并以 ；结尾 内部的数据用空格分隔”，下位机按这个格式发送就可以了。

 atduino没有printf()函数，可以按下面这样试试：

void setup() {
  Serial.begin(115200);
}

float t;
void loop() {
  t=t+0.01;
  Serial.print("$");
  Serial.print(50*sin(t));
  Serial.print(" ");
  Serial.print(tan(t));
  Serial.print(";");
  delay(1);
}

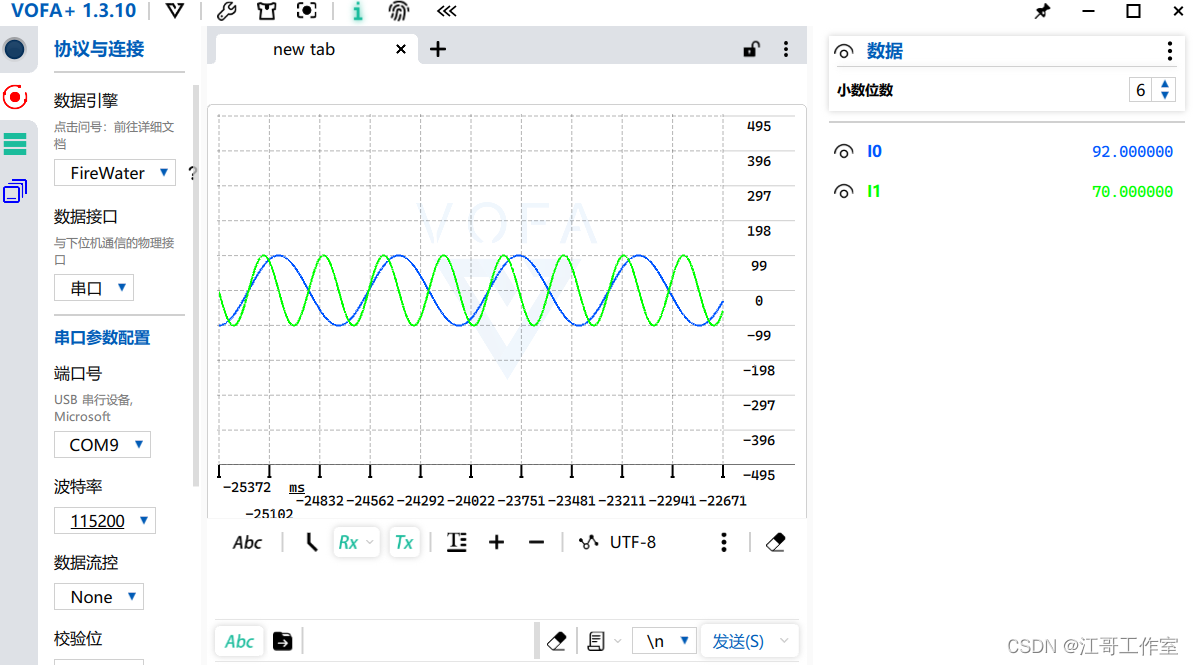

2. VOFA+

这个与 1 大同小异，注意下数据格式即可，网站里有详细中文说明，一看即会。

还有个彩蛋，这个VOFA+ 支持网络数据流，用“网络调试助手”就可以测试，很不错的功能。

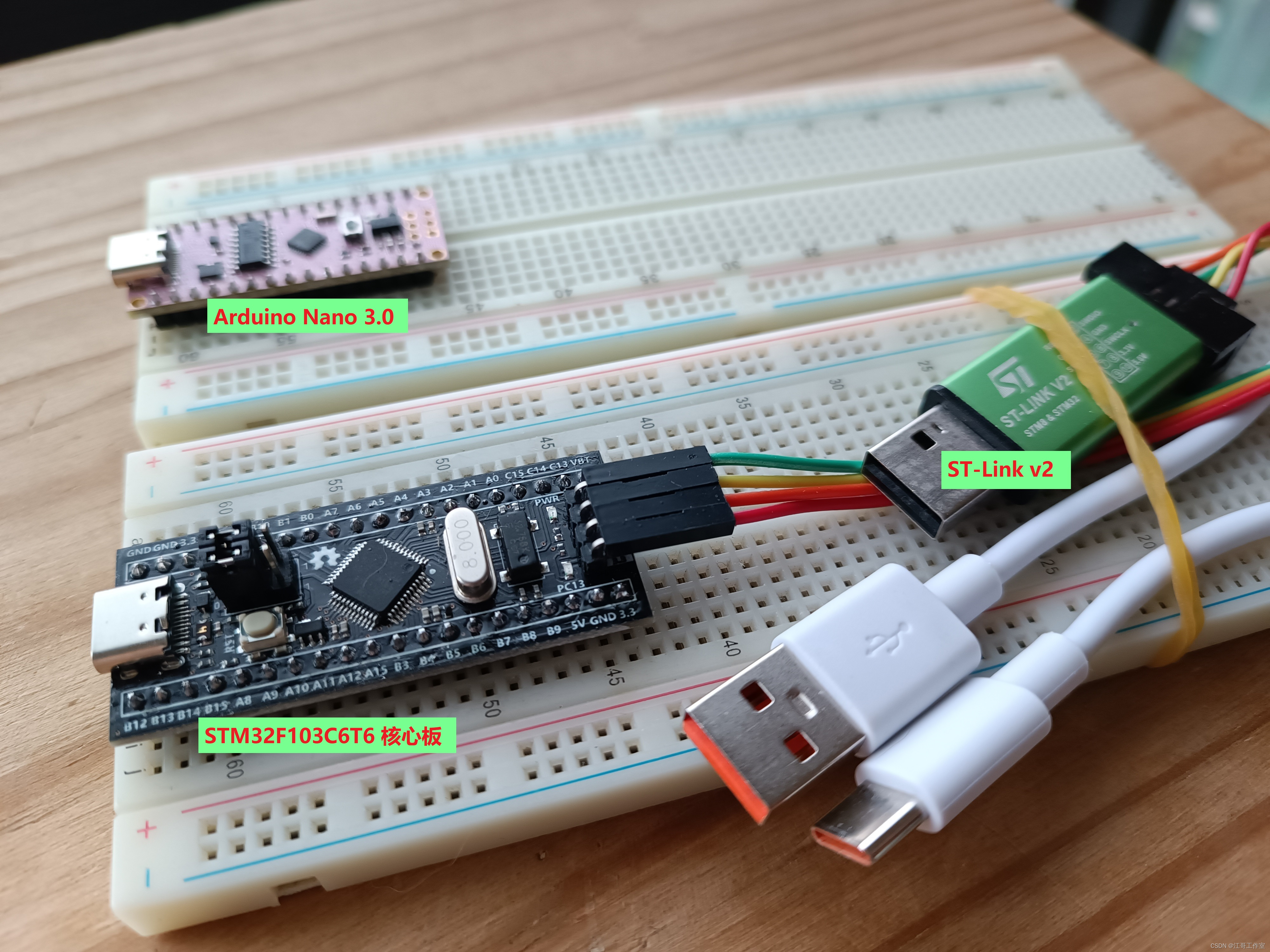

配合上面的测试，下图中任何一个单片机核心板就可以了，都是10元以下的，适合arduino编程。
当然有些STC更便宜，不过编程没有arduino方便，不适合新手，此处不做讨论。
ESP8266/ESP32/ESP32-C3 这些也适合的，只是搭建编程环境多些步骤，也不适合新手快速上手。
