Android UI优化—使用Hierarchy Viewer工具分析UI结构

Hierarchy Viewer简介

1、 是随Android SDK发布的工具，帮助开发者更好地检视和设计UI
2、从可视化的角度直观地获得UI布局设计结构和各种属性的信息
3、对UI对象进行invalidate和requestLayout操作
Hierarchy Viewer工具提供了一个可视化界面显示布局的层次结构，让我们可以进行调试，从而优化界面布局结构

Hierarchy Viewer的三种启动方式

1、通过终端命令：hierarchyviewer
2、点击/Android SDK/tools/hierarchyviewer.bat
3、通过Android Device Monitor

Hierarchy Viewer使用步骤

1、进入Android Device Monitor，打开Hierarchy Viewer界面

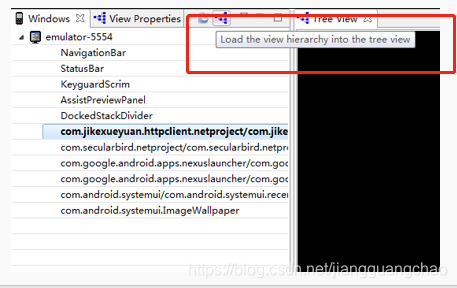

2、左侧Window界面选择Load the view hierarchy into the tree view

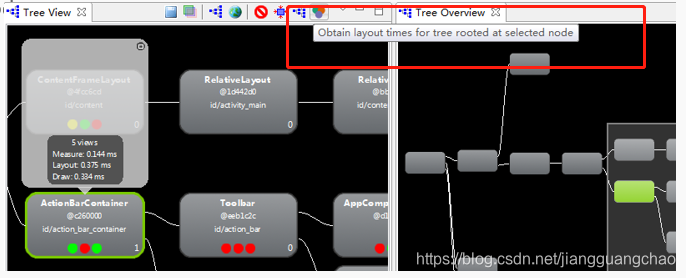

3、在Tree View界面点击Obtain layout times for tree rooted at selected

其中，每一个节点上都会显示3个圆圈，如下图：

三个圆圈，从左到右依次代表View的Measure、Layout和Draw的性能

4、红黄绿表示的意义
绿: 表示该View的此项性能比该View Tree中超过50%的View都要快
黄: 表示该View的此项性能比该View Tree中超过50%的View都要慢
红: 表示该View的此项性能是View Tree中最慢的
