Proxmox VE逻辑卷管理LVM详解（1-4）

Proxmox VE基于Debian Linux操作系统，也就是说Linux操作系统的逻辑卷管理LVM在Proxmox VE也是适用的。当我们在使用Proxmox VE的时候，如果发现某个分区的容量不够用了，想扩容了，怎么办？我们可以使用LVM工具，可以在磁盘不用重新分区的情况下，动态调整磁盘容量的大小。

逻辑卷管理（Logical Volume Manager，LVM）是Linux系统中比较重要的一种磁盘管理机制， LVM可以在磁盘不用重新分区的情况下动态调整文件系统的大小，实现文件系统跨越不同磁盘和分区。

1. LVM的基本概念

如果要了解LVM，则需要了解LVM中的一些基本概念，如下所列：

PD：物理磁盘（Physical Disk），如硬盘，或RAID硬盘。

PP：物理分区（Physical Partition），如硬盘的分区，或RAID硬盘的分区。

PV：物理卷（Physical Volume），是物理分区的LVM 抽象，是组成卷组的基本逻辑单元，一般一个PV对应一个PP。

VG：卷组（Volume Group,VG），是物理卷的一个集合，至少包含一个物理卷。卷组的大小取决于物理卷的容量和个数。

LV：逻辑卷（Logical Volume），在卷组的基础之上创建的逻辑磁盘。

PE：物理扩展单元（Physical Extends），每个PV都会以PE为基本单元划分，即逻辑意义上磁盘的最小存储单元。PE的大小是可以配置的，默认为4MB。

2. Proxmox VE的LVM逻辑架构

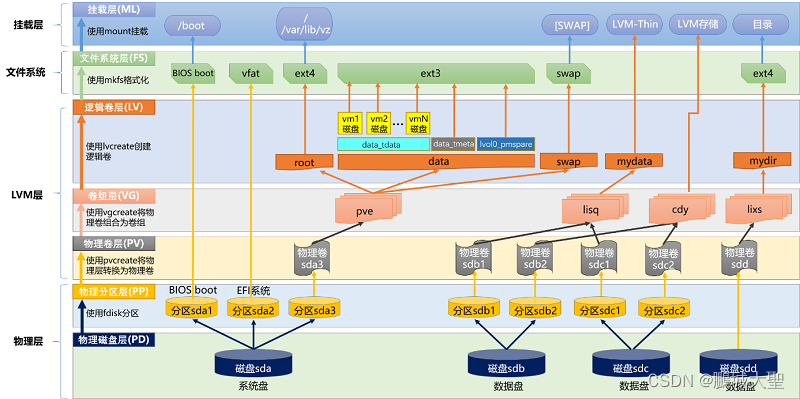

在了解了LVM的基本概念之后，我们再来了解一下Proxmox VE的LVM逻辑架构是什么样的，Proxmox VE的LVM逻辑架构如图1所示。

图1. Proxmox VE的LVM逻辑架构

请大家务必熟悉这个Proxmox VE的LVM逻辑架构图，我下面关于Proxmox VE的LVM的内容都是围绕着这个图来展开。

根据图1可以看出，Proxmox VE的LVM逻辑架构就非常清晰了，LVM层是建立在物理层之上文件系统之下的一个逻辑层，通过LVM可以将物理层转换为物理卷组，若干个物理卷集合成卷组，在卷组中可以任何创建逻辑卷，并进一步在逻辑卷上创建文件系统，最后将逻辑卷挂载到某个挂载点目录上就可以使用逻辑卷了。逻辑卷的使用方法与普通的磁盘分区完全一样。

图1中的系统盘的LVM特性是Proxmox VE安装时自动生成的，可以说是默认LVM配置，下面我就来讲一下这个Proxmox VE的LVM逻辑架构：

• 物理磁盘层(PD)
  磁盘/dev/sda是Proxmox VE的系统盘，磁盘/dev/sdb、/dev/sdc和/dev/sdd是数据盘。

• 物理分区层(PP)
  针对系统盘，在Proxmox VE安装时，Proxmox VE对/dev/sda磁盘进行分区，划分为/dev/sda1分区、/dev/sda2分区和/dev/sda3分区等三个分区；其中/dev/sda1分区是BIOS boot分区，不能应用LVM机制。/dev/sda2分区是EFI系统分区，也不能应用LVM机制。/dev/sda3应用LVM机制。

  针对数据盘，可根据实际情况对数据盘进行分区或不分区，我在/dev/sdb划分了/dev/sdb1和/dev/sdb2两个分区，/dev/sdc划分了/dev/sdc1和/dev/sdc2两个分区，/dev/sdd则不划分区。

• 物理卷层(PV)
  针对系统盘，在Proxmox VE安装时，Proxmox VE把第三个分区/dev/sda3进行LVM格式化，也就是将磁盘分区/dev/sda3转化为物理卷/dev/sda3，物理卷的名称为“/dev/sda3”。

  针对数据盘，可根据实际情况对数据盘进行物理卷转化，我将磁盘分区/dev/sdb1转化为物理卷/dev/sdb1，将磁盘分区/dev/sdb2转化为物理卷/dev/sdb2，将磁盘分区/dev/sdc1转化为物理卷/dev/sdc1，将磁盘分区/dev/sdc2转化为物理卷/dev/sdc2，将磁盘/dev/sdd转化为物理卷/dev/sdd。

• 卷组层(VG)
  针对系统盘，在Proxmox VE安装时，Proxmox VE创建了一个名称为“pve”的卷组，同时将物理卷/dev/sda3加入到卷组pve中，也就是说pve卷组中只有一个物理卷。

  针对数据盘，可根据实际情况创建卷组，我创建了一个名称为“lisq”的卷组，然后将物理卷/dev/sdb1和物理卷/dev/sdc1加入到卷组lisq中。创建了一个名称为“cdy”的卷组，然后将物理卷/dev/sdb2和物理卷/dev/sdc2加入到卷组cdy中。创了一个名称为“lixs”的卷组，然后将物理卷/dev/sdd加入到卷组lixs中。

• 逻辑卷层(LV)
  针对系统盘，在Proxmox VE安装时，Proxmox VE在卷组pve之上创建了三个名称分别为“root”、“data”和“swap”的逻辑卷。其中逻辑卷data主要用于虚拟机磁盘，在创建虚拟机的时候，通过对逻辑卷data划分空间，作为虚拟机磁盘，所以虚拟机磁盘也属于逻辑卷。另外逻辑卷data还需要划分一定的空间，作为元数据池和元数据池备份。

  针对数据盘，可根据实际情况创建逻辑卷，我在lisq卷组之上创建了一个名称分别为“mydata”的逻辑卷，在cdy卷组之上不创建逻辑卷，在lixs卷组之上创建一个名称为“mydir”的逻辑卷。

• 文件系统层(FS)
  针对系统盘，磁盘分区/dev/sda1是BIOS boot分区，磁盘分区/dev/sda2是EFI分区，都不能应用LVM机制，在Proxmox VE安装时，Proxmox VE在磁盘分区/dev/sda1之上创建BIOS boot文件系统，在磁盘分区/dev/sda2之上创建vfat文件系统，在逻辑卷root之上创建ext4文件系统，在逻辑卷虚拟机磁盘之上创建ext3文件系统，在逻辑卷swap之上创建swap文件系统。

  针对数据盘，可根据实际情况创建逻辑卷，我在逻辑卷mydata之上创建ext4文件系统，在卷组cdy之上创建ext4文件系统，在逻辑卷mydir之上创建ext4文件系统。

• 挂载层(ML)
  针对系统盘，磁盘分区/dev/sda1挂载到“/boot”目录上，磁盘分区/dev/sda2属于EFI系统分区，无需挂载。逻辑卷root挂载到“/”上，具体是挂载到“/var/lib/vz”目录上（下文内容会有说明）。逻辑卷虚拟机磁盘无需挂载（下文内容会有说明）。逻辑卷swap是交换分区，不用指定挂载点，或者以[SWAP]表示挂载点。

  针对数据盘，可根据实际情况选择目录进行挂载，我将逻辑卷mydata挂载到Proxmox VE的LVM-Thin存储点，将卷组cdy挂载到Proxmox VE的LVM存储点，将逻辑卷mydir挂载到Proxmox VE的目录存储点。

3. Proxmox VE的默认LVM设置

以Proxmox VE 7.0为例，如果选择使用ext4或xfs文件系统进行安装，那么除了EFI系统分区和BIOS boot分区之外，目标硬盘剩余的磁盘空间被格式化为LVM卷组，并且可通过“Optinos”按钮进一步设置LVM的空间大小。

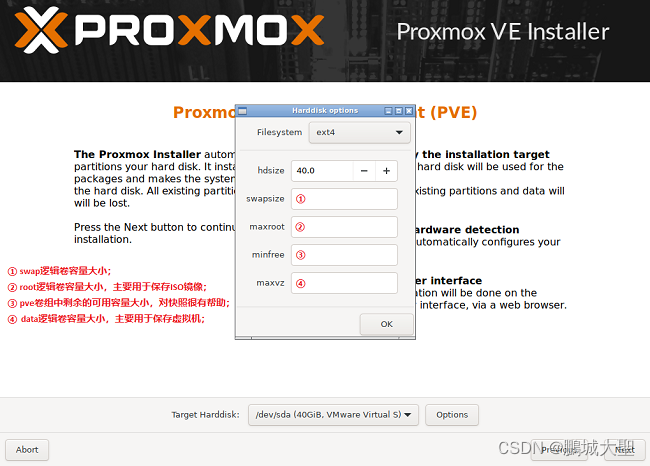

选择默认的文件系统“ext4”进行系统安装，如图2所示。

图2. LVM空间参数设置

关于更具体的EXT4/XFS文件系统安装方式，请参加《Proxmox VE 7.0的高级安装及系统盘分区-EXT4（上）》文章内容。

3.1. Proxmox VE默认磁盘分区

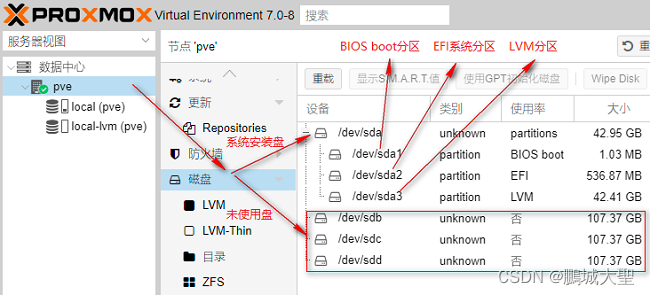

Proxmox VE 7.0安装完成之后，我们来看一下Proxmox VE的磁盘分区情况，可以通过WEB UI界面可查看，如图3所示。

图3. Proxmox VE默认磁盘分区

更详细的磁盘分区情况，需要通过命令行CLI进行查看，如下列所示：

root@pve:~# fdisk -l
Disk /dev/sda: 40 GiB, 42949672960 bytes, 83886080 sectors   #/dev/sda是系统盘，有3个分区
Disk model: VMware Virtual S
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: gpt
Disk identifier: E1A3BA78-BE83-4FC0
