BGP学习笔记2

BGP建立对等体的对等体都会发起TCP三次握手，所以会建立两个TCP连接，但是实际BGP只会保留其中一个TCP连接，从Open报文中获取对端BGP Identifier之后BGP对等体会比较本端的Router ID和对端的Router ID大小，如果本端Router ID小于对端Router ID，则会关闭本地建立的TCP连接，使用由对端主动发起创建的TCP连接进行后续的BGP报文交互

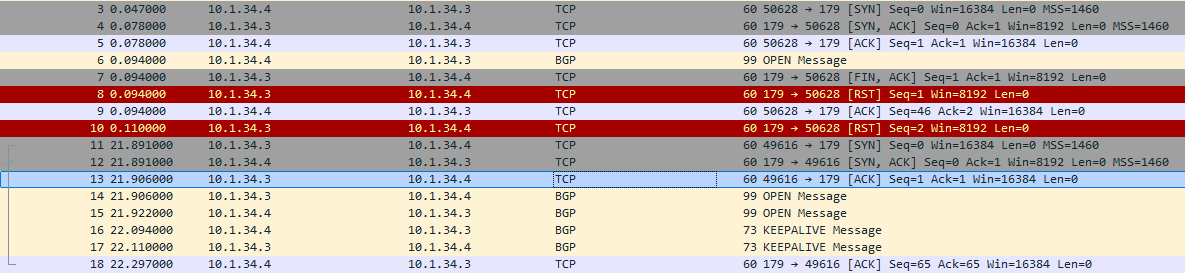

实际实验中：先发起的TCP连接会中断，后发起的TCP连接有效

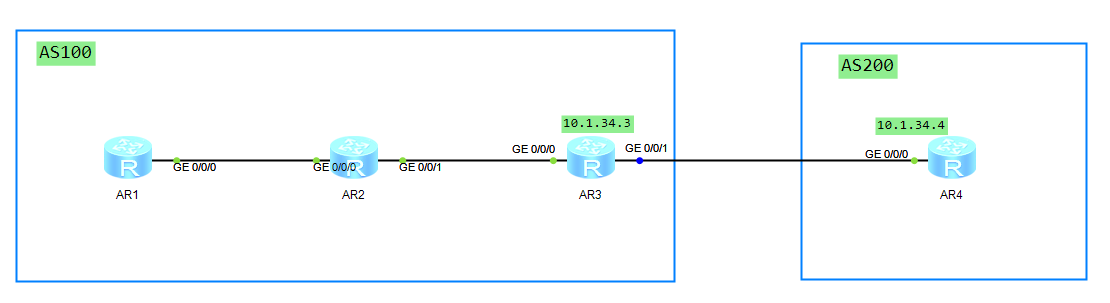

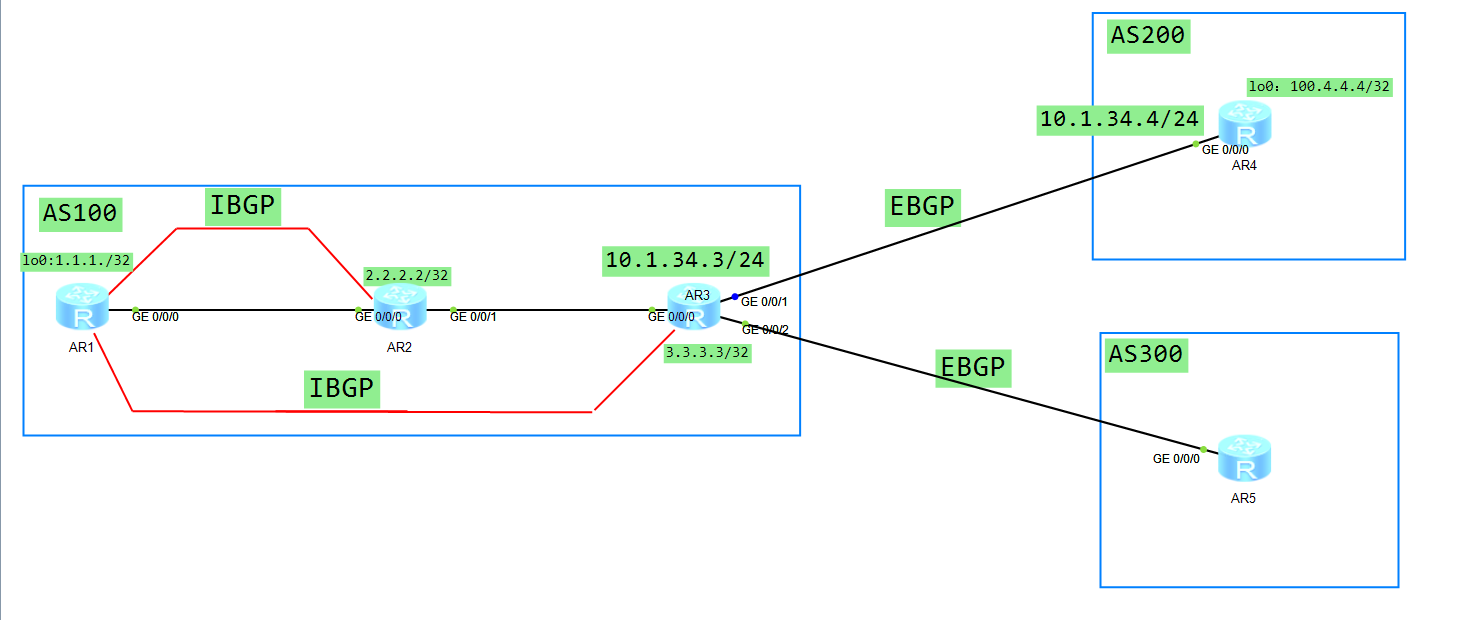

R3的Router ID： 10.1.34.3，R4的Router ID：10.1.34.4。先配置R4的bgp，R4先发TCP，后配置R3，抓包显示则保留R3的TCP，并不会保护Router ID大的R4的TCP

BGP报文

1. BGP header：每一类BGP报文都会携带的头部



• Marker：占16字节，用于检查BGP对等体的同步信息是否完整，以及用于BGP验证的计算。不使用验证时所有比特均为1（十六进制则全“FF”）。
• Length：占2个字节（无符号位），BGP消息总长度（包括报文头在内），以字节为单位。长度范围是19～4096。
• Type：占1个字节（无符号位），BGP消息的类型。Type有5个可选值，表示BGP报文头后面所接的5类报文（其中，前四种消息是在RFC4271中定义的，而Type5的消息则是在RFC2918中定义的）：

  TYPE值	报文类型
  1	OPEN
  2	UPDATE
  3	NOTIFICATION
  4	KEEPALIVE
  5	REFRESH（RFC2918）

2. BGP type：

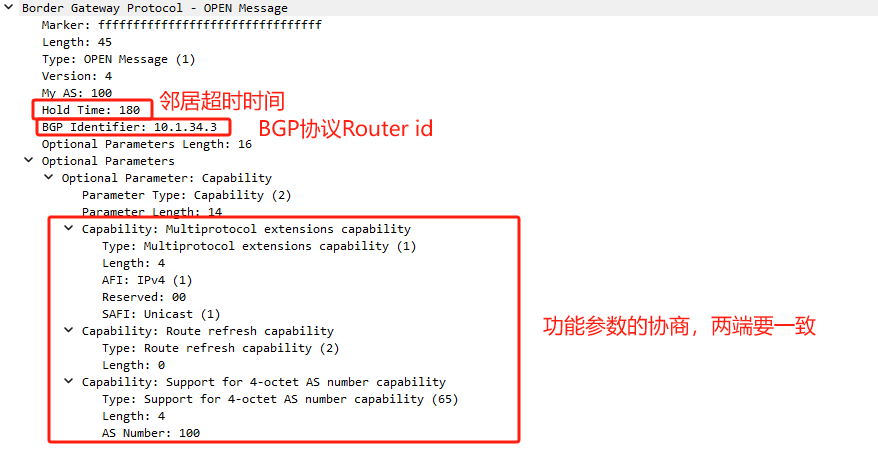

           1.open：协商BGP对等体参数，建立对等体关系（类似于OSPF的hello报文）

                         需要协商哪些参数

           2. keepalive：用于维护BGP的邻居关系

                                 不携带任何信息参数，只用于邻居保活。默认60s周期发送，180s超时。

         [R3-bgp]timer keepalive <0-21845> 改变周期通告的时间

        [R3-bgp]timer keepalive 60 hold  <0, 3-65535>  配置保活时间

        keepalive和holdtime时间两端可以不一致（要满足本端的keeplive时间在对端的holdtime时间内）两端最终会协商为小值

KEEPALIVE报文只有BGP报文头，没有具体内容，故其报文长度应固定为19个字节。

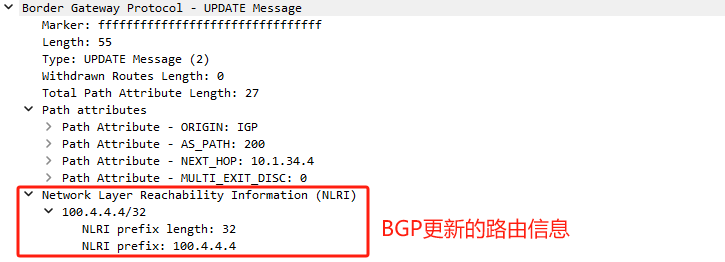

          3. update：用于BGP路由信息的传递和撤销

              只有当设备发送路由或撤销路由时，才会发送

          4. notification：用于断开BGP连接

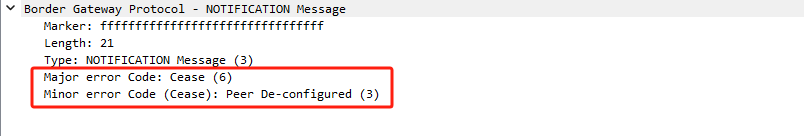

手动删除BGP邻居后，会通告notification报文，通知对端断开BGP邻接(TCP连接)

          5. route-refresh: 用于请求更新BGP路由

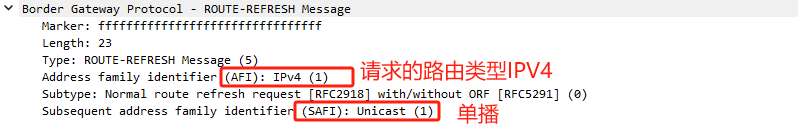

           <R3>refresh bgp all import  向对端发送route-fefresh报文请求路由信息

          <R4>refresh bgp all export   向对端主动发送update报文

BGP状态机

1.idle：初始化状态，等待初始事件的发生

2. connect：TCP连接状态

•    1. 不存在TCP连接的设备，退回初始状态
•    2. 存在TCP连接，但是TCP连接超时或TCP连接中断

      1）进入到active状态，继续尝试TCP连接，并启动连接定时器(32-37s)

          a.如果连接定时器超时，则退回connect

          b. 在连接定时器内，TCP正常连接

•     3. 存在TCP连接，且正常连接，发送open报文，进入下一个opensent状态

3. opensent状态：等待对方发送的open报文，进行open报文参数协商

   1）如果没有收到对方的open报文，发送notification报文退回idle状态

   2）如果收到了open报文，但报文内的参数协商存在问题，发送notification报文退回idle状态

  3）如果收到了open报文，且报文内的参数协商不存在问题，会发送keeplive报文，进入openconfirm状态

4. openconfirm状态：等待对方发送的keeplive报文

    1）如果没有收到keeplive报文，则发送notification报文退回idle状态

    2）如果收到了keeplive报文，进入到established状态，BGP邻居关系正常建立

5. established：BGP的邻居最终状态

   如果存在错误，会发送notification报文退回idle状态

   可以通过update报文更新路由、撤销路由信息

   可以通过route-refresh报文，请求路由信息

***任何状态下，如果收到了notification报文，则退回到idle状态

BGP路由的生成

1.通过network方式通告的

   [R4-bgp]network 100.4.4.4 32  被通告的路由一定是设备已经存在的路由

2. 通过import方式引入的

   [R4-bgp]import-route static   协议存在的路由，可以被引入的方式引入，被引入的路由不需要在路由表中最优选

3.通过BGP邻居学习的

   可以接收IBGP、EBGP邻居发布的路由

4. 通过聚合的方式产生路由

    [R4-bgp]summary automatic

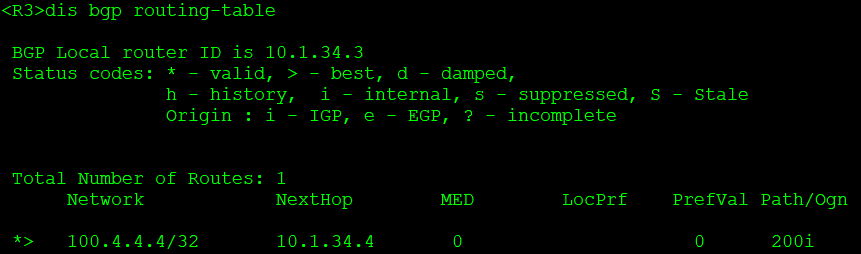

[R4]dis bgp routing-table  查看BGP协议生成的路由表

1. 如果路由的下一跳为0.0.0.0，则表示该路由是自身设备发布的

2. 如果路由的下一跳为127.0.0.1，则表示该路由是设备聚合发布的

  BGP路由的传递

1. 从EBGP邻居接收的路由，可以传递给IBGP邻居

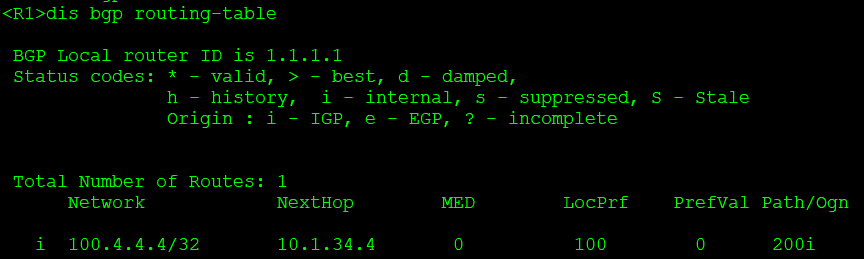

    传给IBGP邻居的路由一下跳不做改变，会导致BGP路由不可用（下一跳不可达）

    路由不存在*>（*：可用的路由，>：最优的路由）

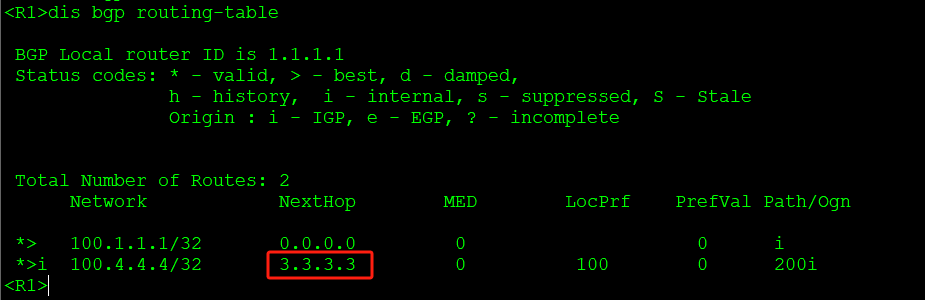

   [R3-bgp]peer 1.1.1.1 next-hop-local  向IBGP邻居传递路由时，将路由的下一跳改变为自身的更新源地址

    R4发布一条路由100.4.4.4/32

R1学习到100.4.4.4/32的路由下一跳不变

2. 从IBGP邻居接收的路由，不可以传递给IBGP邻居

  为了防止AS内BGP路由环路，设计的规则(水平分割)

R2上学习不到100.4.4.4的路由

3. 从EBGP邻居接收的路由，可以传递给EBGP邻居

    路由的下一跳改变为邻居的更新源地址(邻居建立使用的地址)

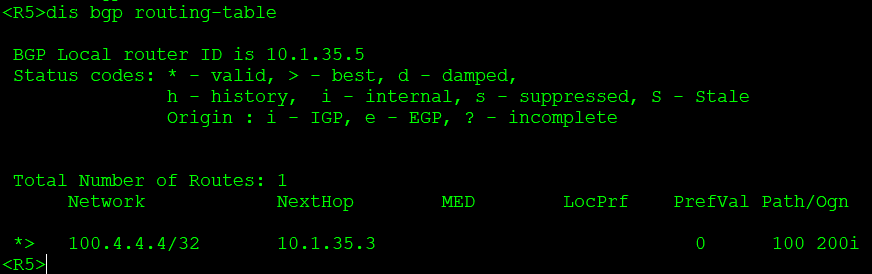

R5可以学习到100.4.4.4的路由条目，下一跳改变为邻居的更新源地址

4. 从IBGP邻居接收的路由，可以传递给EBGP邻居

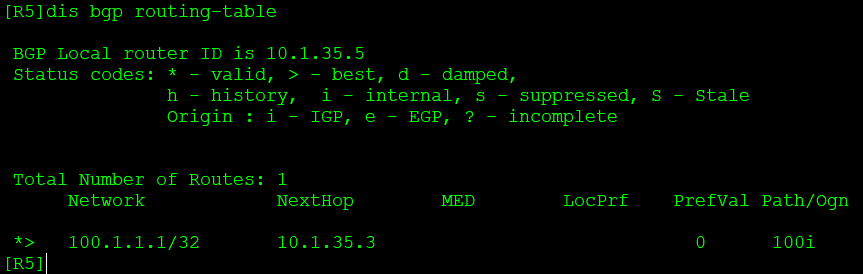

R1上发布一条100.1.1.1/32的路由，R5可以接收到

***********************************************************************************************************

*BGP设备自身发布的路由，可以传递给IBGP邻居、EBGP邻居                                                 *

*BGP只传递最优的路由                                                                                                               *

***********************************************************************************************************

项目	描述
BGP Local router ID is 192.168.2.2	BGP的Router ID是192.168.2.2，其格式与IPv4地址一样。
Status codes	路由的状态代码。显示在每条路由的最前面。 *：表示路由是有效路由，下一跳可达。 >：表示路由是BGP选出的最优路由。 d：表示路由是衰减路由。 h：表示路由是历史路由。 i：表示路由是AS内部路由，来自于IBGP对等体。 s：表示路由处于被抑制状态。配置路由聚合时，如果选择抑制参与聚合的具体路由，则这些具体路由会被打上s标记。 S：处于Stale状态的路由，正在被删除。BGP GR过程中可能出现此标记。 BGP振荡抑制使用惩罚值来衡量一条路由的稳定性，惩罚值越高则说明路由越不稳定。路由每发生一次振荡，即路由器收到该路由的Withdraw报文或者收到该路由的属性更新的Update报文时，BGP便会给此路由增加一定的惩罚值。 当惩罚值超过抑制阈值时，BGP会将该路由的>标志去掉，此路由被抑制，不再参与BGP选路，路由器也不再向其他BGP对等体发布该路由的Update报文。 如果该路由被打上d标志，说明路由器最后收到的是Update报文。 如果该路由被打上h标志，说明路由器最后收到的是Withdraw报文。 惩罚值增加到一定程度之后，便不会再增加，这个值称为惩罚上限值。同时，被抑制的路由每经过一段时间，惩罚值便会减少一半。 如果是d标志的路由，当惩罚值降到再使用阈值时，此路由会被去掉d标记，变为可用并被优选后加入到IP路由表中，同时向其他BGP对等体发布该路由的Update报文。 如果是h标志的路由，当惩罚值降为0时，此路由会从BGP路由表中删除。
Origin	路由的Origin属性代码。显示在每条路由的最后面。 IGP：BGP用network (BGP)命令注入到路由表的路由，其Origin属性为IGP。 EGP：通过EGP得到的路由信息，其Origin属性为EGP。 Incomplete：表示路由的来源无法确定。BGP通过import-route (BGP)命令引入的路由，其Origin属性为Incomplete。
Network	BGP路由表中的网络地址。
NextHop	报文发送的下一跳地址。
MED	BGP路由的MED度量值，作用类似于IGP路由的Cost（也称为Metric）。
LocPrf	本地优先级（Local_Pref）。
PrefVal	协议首选值（PrefVal）。
Path/Ogn	AS_Path属性及Origin属性。
