ARFoundation项目学习记录（五）--基于平面检测的AR家具开发

前言：

记录（四）是用Vuforia做的，现在来探索一下平面检测，仅记录我的学习过程，如果对你有帮助就更好了！

项目构思：

AR家具摆放是AR技术应用比较广泛的领域，而平面检测时实现家具摆放的重要功能，本案例将通过简单的AR家具Demo来展示ARfoundation的平面检测功能。

项目设计：

(1)可以通过对UI的选择实现对家具的选择

(2)可以通过按下确定按钮，固定家具的位置，按下取消按钮删除要摆放的家具

(3)在检测到平面时，可以控制模型的摆放

项目实施：

新建项目，命名为AR_Furniture分别导入ARFoundation和ARCore XR Plugin，进行Android平台的基本设置（在ARFoundation的基本环境配置已经介绍过了）

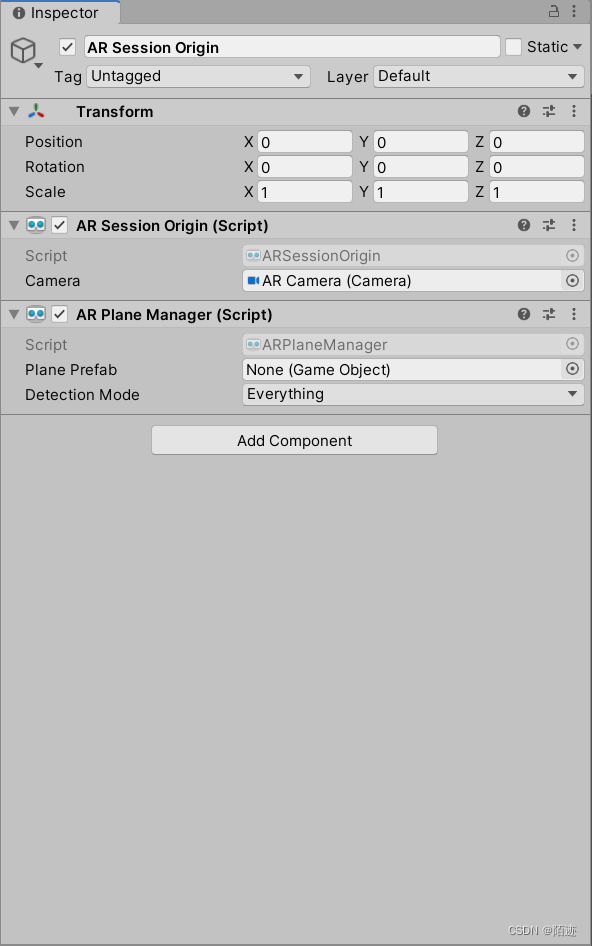

在Hierarachy窗口的空白处单击鼠标右键，在弹出的菜单中选择XR>AR Session Origin和XR>AR Session。然后我们需要可跟踪对象管理器ARPlaneManager和可跟踪对象ARPlane用来检测与管理平面。在Hierarachy窗口选择AR Session Origin对象，为其添加ARPlaneManager组件，如图所示。

补充一下，ARPlaneManager组件在检测到平面时会实例一个预制体来表示该平面，如果图中的ARPlanePrefab属性没有赋值，ARPlaneManager将会实例一个空对象，并在空对象上挂载ARPlane组件。

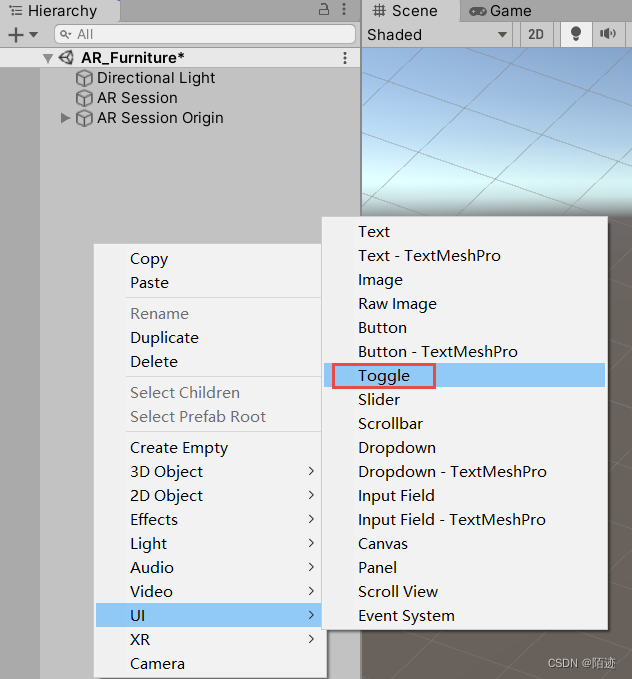

这里我们用UI中的Toggle来进行家具的选择，在Hierarachy窗口的空白处单击鼠标右键，在弹出的菜单中选择Create>UI>Toggle,如图所示,两个Toggle分别表示桌子和椅子，分别重命名为DeskToggle和ChairToggle，并修改“Toggle”层级下的“label”的Text属性分别为Desk和Chair，并调整大小和位置。

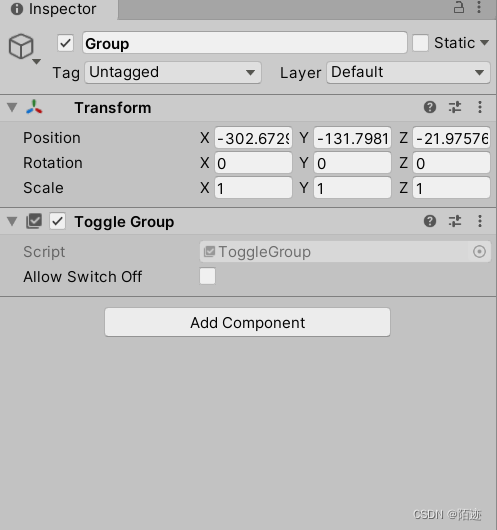

在“Canvas”的层级下，新建一个“Create Empty”空物体并改名为“Group”。在空物体的属性面板中，通过“Add Component”添加一个名为“Toggle Group”的组件，勾选Allow Switch Off，即允许都不勾选的状态，如图所示。

把两个Toggle拖拽到Canvas的层级下，选中两个“Toggle”，在其“Toggle（Script）”组件中的“Group”中，选择新建的空物体“Group”，如图所示。

现在两个“Toggle”最多只能有一个保持is On的状态，这样就实现了家具二选一的功能。后期还可以实现多选一的功能。

在Hierarachy窗口的空白处单击鼠标右键，在弹出的菜单中选择Create>UI>Button，创建两个按钮来控制模型的放置和删除，分别命名为SureButton和DelButton，如图所示，并修改“Button”层级下的“Text”为对应的文本“确认”和“取消”，调整大小和位置。

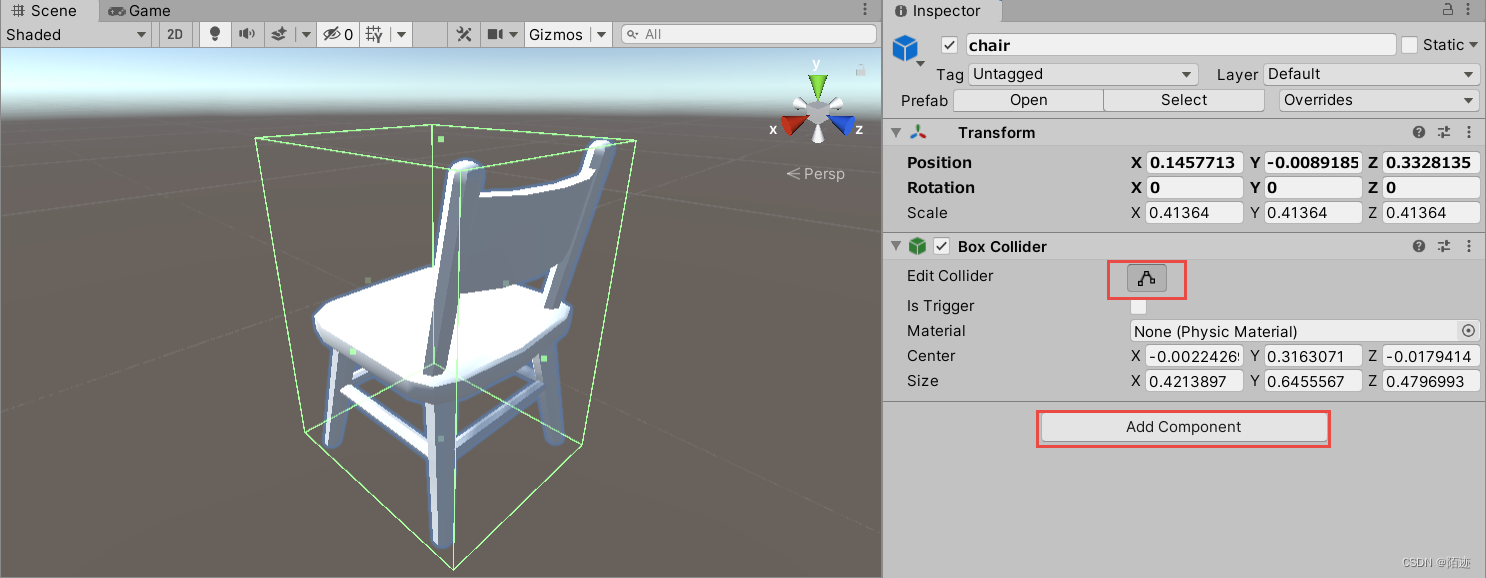

开始制作家具预制体，在文末素材链接中，将素材包AR_Furniture.unitypackage导入项目，将Prefabs中的素材Desk和Chair拖入Hierarachy窗口中。选择这两个游戏对象，为其添加碰撞体。通过“Add Component”添加一个名为“Box Collider”的组件，按下“Edit Collider”可以进行碰撞体大小的调整，如图所示。

补充一下，我们进行AR家具的摆放，是利用射线与场景中的物体进行碰撞检测，添加了碰撞体，后期可以通过射线来选择场景中的家具并进行操作。

新建一个C#脚本命名为PlayerRotate，用于控制家具的旋转，代码如下。

using System.Collections;

using System.Collections.Generic;

using UnityEngine;

public class PlayerRotate : MonoBehaviour {


    float xSpeed = 150.0f;


    // Use this for initialization

    void Start () {



    }



    // Update is called once per frame

    void Update () {

        if (Input.GetMouseButton(0))

        {

            if (Input.touchCount == 1)

            {

                if (Input.GetTouch(0).phase == TouchPhase.Moved)

                {

                    transform.Rotate(Vector3.up * Input.GetAxis("Mouse X") * -xSpeed * Time.deltaTime, Space.World);

                }

            }

        }




    }




}

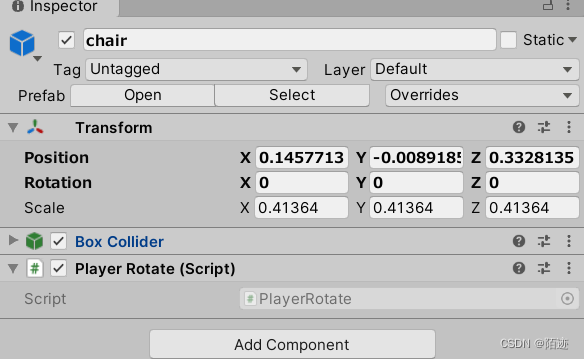

为两个家具游戏对象挂载该脚本，如图所示，再拖入Project窗口的Prefabs文件夹中，这样家具的预制体就制作完成了。

新建一个C#脚本命名为AppControler，用于控制家具的摆放，代码如下。

using System.Collections.Generic;

using UnityEngine;

using UnityEngine.XR.ARFoundation;

using UnityEngine.XR.ARSubsystems;

using UnityEngine.UI;

[RequireComponent(typeof(ARRaycastManager))]

public class AppControler : MonoBehaviour

{

    public Toggle[] toggles;

    //存储模型的数组

    public GameObject[] spawnPrefabs;

    public GameObject[] buttons;

    static List<ARRaycastHit> Hits;

    private ARRaycastManager mRaycastManager;

    //当前要放置的模型

    private GameObject spawnedObject = null;

    //选择的当前模型的下标

    private int currentIndex;

    //判断是否选择了家具

    private bool ischoose;

    private void Start()

    {

        Hits = new List<ARRaycastHit>();// ARRaycastHit类保存的是发生碰撞时检测到的碰撞体相关信息

        mRaycastManager = GetComponent<ARRaycastManager>();

    }

    //当Toggle被选中时，判断选择哪个模型

    public void juadge()

    {

        bool isOn = false;

        foreach (var item in toggles)

        {

            if (item.isOn)

            {

                isOn = true;

            }

        }

        if (!isOn) return;

        if (toggles[0].isOn)

        {

            ischoose = true;

            currentIndex = 0;

            Debug.Log("true");

        }

        else {

            ischoose = true;

            currentIndex = 1;

            Debug.Log("true");

        }


    }

    void Update()

    {

        if (Input.touchCount == 0)

            return;

        var touch = Input.GetTouch(0);

        //当检测到平面并且Toggle被选择

        if (mRaycastManager.Raycast(touch.position, Hits, TrackableType.PlaneWithinPolygon | TrackableType.PlaneWithinBounds)&&ischoose)

        {

            var hitPose = Hits[0].pose;

            if (spawnedObject == null)

            {

                spawnedObject = Instantiate(spawnPrefabs[currentIndex], hitPose.position, hitPose.rotation);

                Changestate();


            }

            else

            {



                    spawnedObject.transform.position = hitPose.position;




            }

        }

    }

    // 当确定按钮被按下

    public void OnSureClick() {

        //禁用控制模型旋转的脚本

        spawnedObject.GetComponent<PlayerRotate>().enabled = false;

        Changestate();

        spawnedObject = null;


    }

    //当取消按钮被按下时，按钮消失，删除放置的模型

    public void OnDelClick()

    {

        if (spawnedObject != null) {

            Changestate();

            DestroyImmediate(spawnedObject);

            spawnedObject = null;

        }

    }

    //控制UI按钮的显示

    private void Changestate() {

        foreach (var item in buttons) {

            item.SetActive(!item.activeInHierarchy);

        }




    }

}

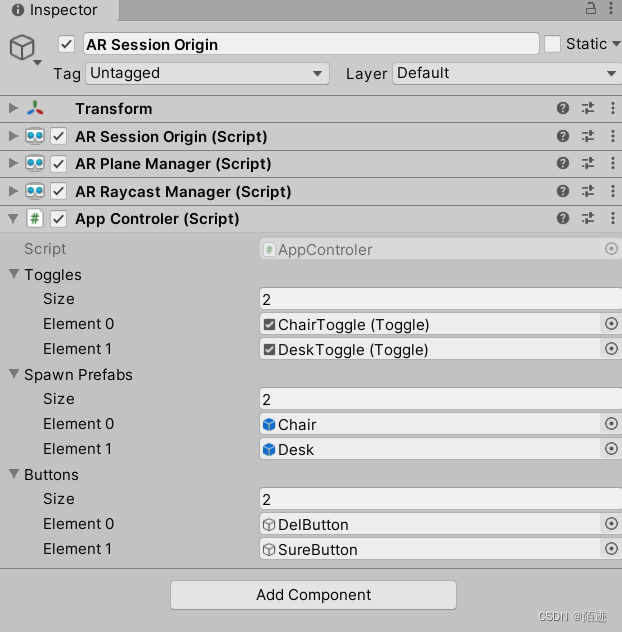

随后把脚本挂载到场景中的AR Session Origin上，并为Toggles、Spawn Prefabs、Buttons赋值，如图所示，注意Toggles和Spawn Prefabs中按钮和模型要一一对应。

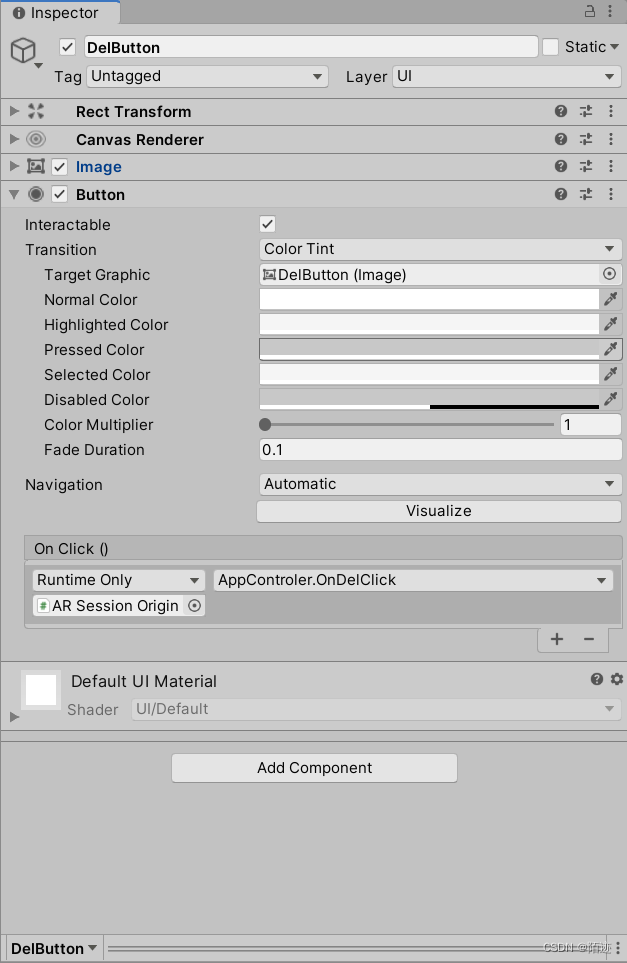

选择场景中的DelButton然后单击On Click()下面的“+”号按钮，指定AR Session Origin作

为消息接收对象,选择AppControler的OnDelClick ()函数作为响应按钮单击事件

的回调函数，如图所示。

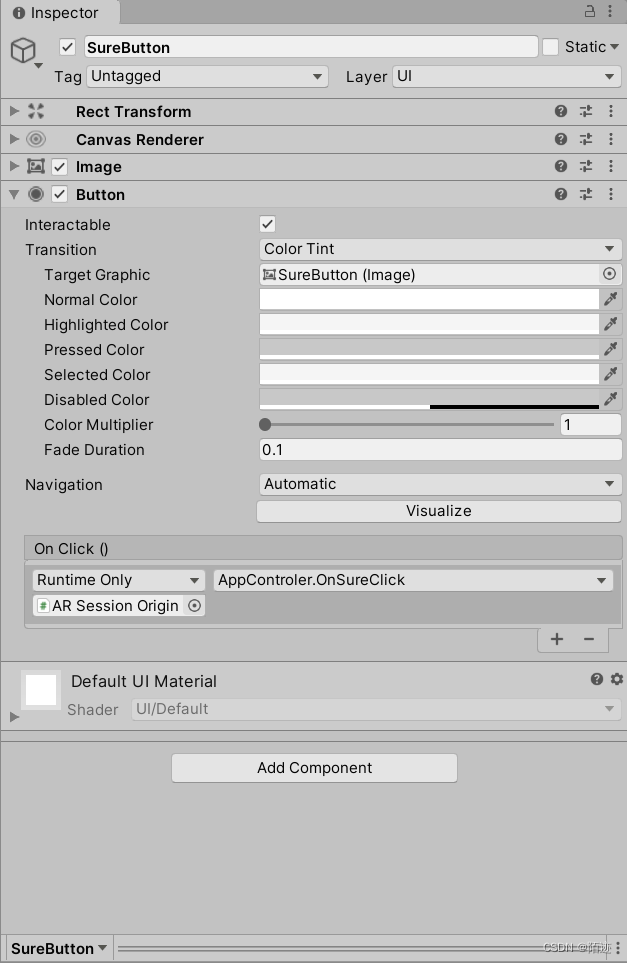

选择场景中的SureButton然后单击On Click()下面的“+”号按钮，指定AR Session Origin作为消息接收对象,选择AppControler的OnSureClick() 函数作为响应按钮单击事件的回调函数，如图所示。

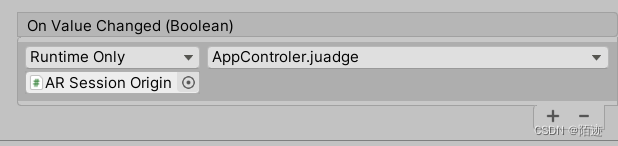

选择场景中的两个Toggle，然后单击On Value Changed(Boolean)下面的“+”号按钮，指定AR Session Origin作为消息接收对象,选择AppControler的juadge() 函数作为响应按钮单击事件，如图所示

存在问题

这里因为在点击UI时，还是会认为可能在放置家具。

因此我们可以先update中判断是否按下了按钮，在lateupdate中决定是否要摆放家具（还没有做）

同时用toggle来做选项有点low了，后面有时间把它改成图片。

4.项目测试：

打包成apk发布到手机运行

效果如下：

素材链接：

https://pan.baidu.com/s/1M_gyT1vUkY9qh5bLUjNGpg?pwd=2yar
提取码：2yar

源码链接：

https://pan.baidu.com/s/1B-HXQmSbkmVk6FVTA138Dw?pwd=9utd
提取码：9utd

安装包链接：

链接：https://pan.baidu.com/s/1yKa-u-L8RygJ6r0jUUNBMQ?pwd=1234
提取码：1234
