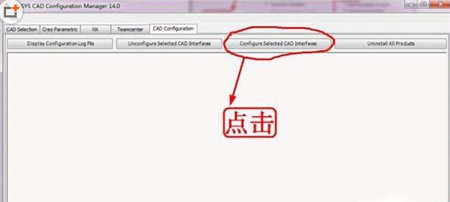

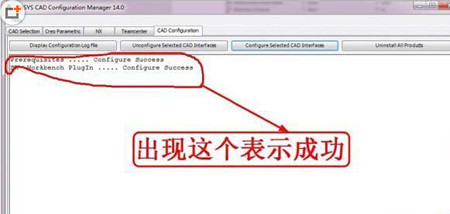

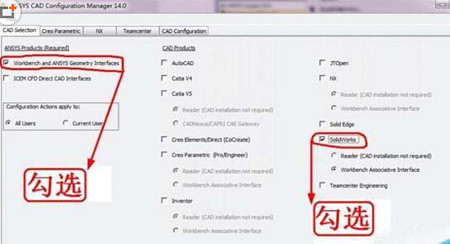

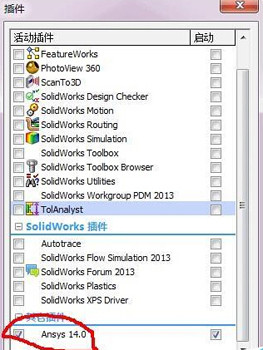

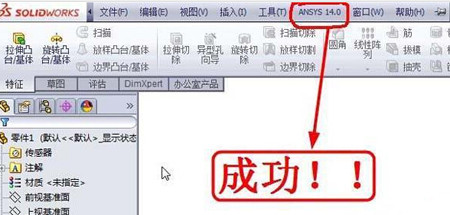

本文介绍了如何在solidworks中添加workbench插件以解决CAD接口问题。通过管理员身份运行CAD Configuration Manager，勾选Workbench和solidworks接口，配置完成后在solidworks中检查插件连接，确保Ansys 14.0插件启用，从而实现顺利的模型分析。
摘要由CSDN通过智能技术生成

solidworks中分析模型的时候，由于建模软件与分析软件的CAD接口问题，导致模型在导入分析软件中，很容易出错，如果使用workbench插件就能好很多，下面小编就为大家分享安装workbench插件的教程。

1、打开开始菜单——点击"CAD configuration Manager" （注意，一定要以管理员身份运行，否则改不了）如图所示：
