关于solidworks+workbench的参数化建模分析的一点心得

（工具：solidworks2017和ansys2016）

本人之前使用的是solidworks2015，但是在方程式设置全局变量的时候，会显示语法错误，后重装了solidworks2017，就不再出现这个问题。

下面开始具体步骤：

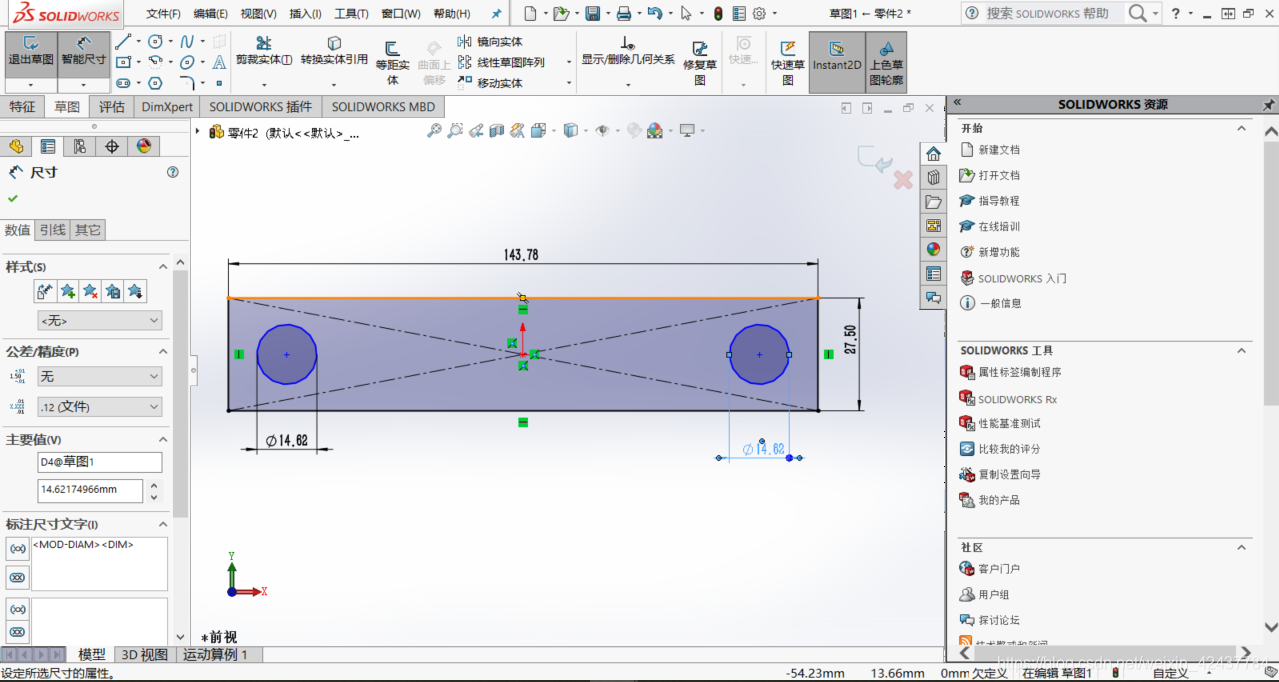

1 画草图，并且标注好尺寸
在这里插入图片描述

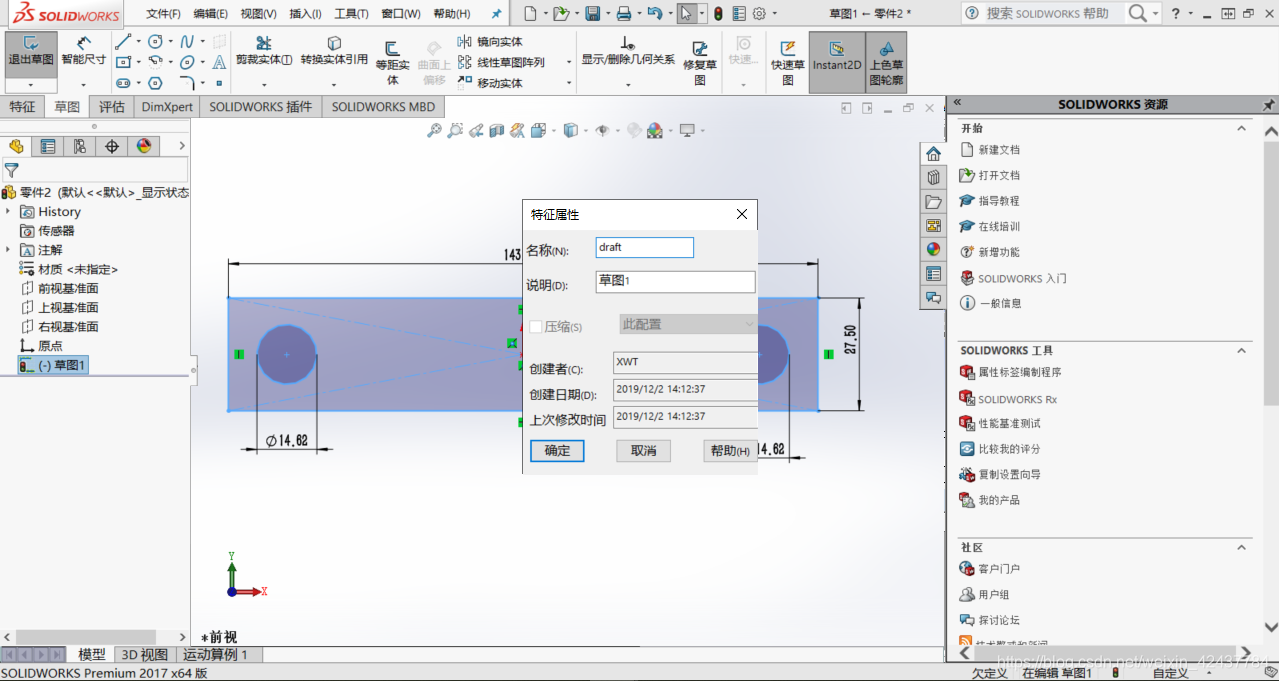

2 针对画好的草图，修改其特征属性（右击草图1，选择特征属性），修改名称为英文如：draft，完后确定

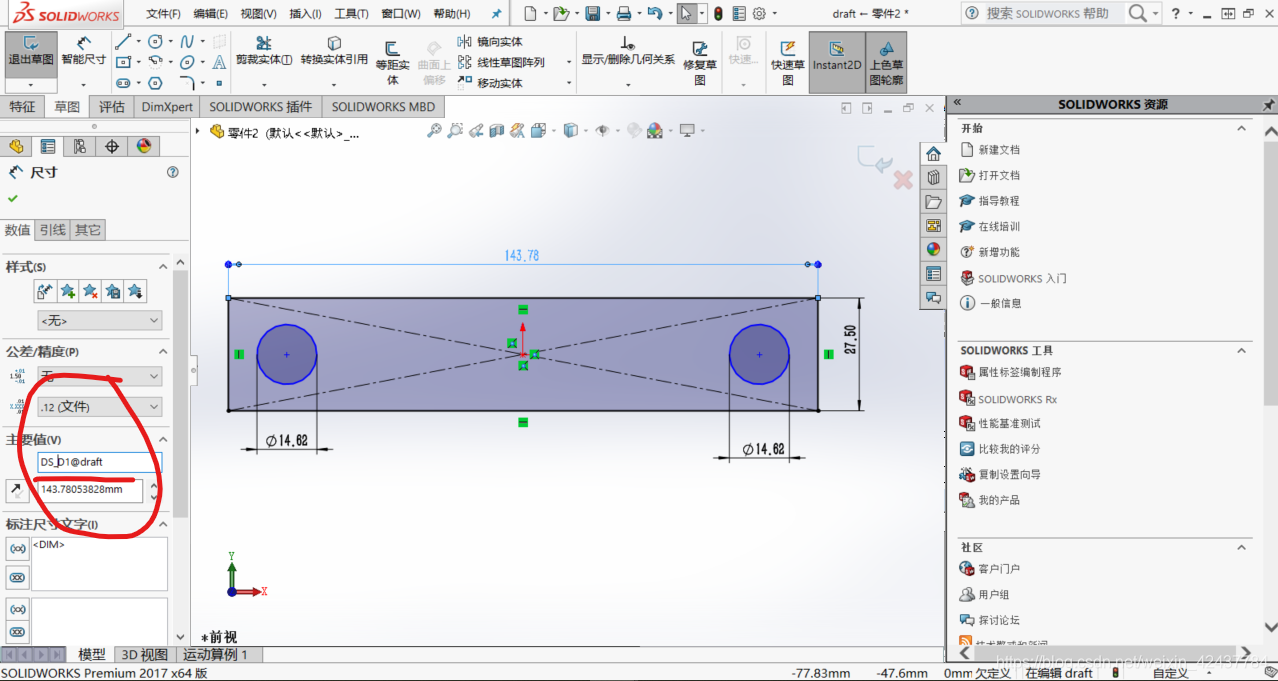

3 对draft里面的每一个尺寸，修改名称，在前方加上 " DS_ "(双引号里面的内容)，这一步的目的，是为了让workbench能够识别在solidworks里面被设置为参数化的尺寸
在这里插入图片描述
4 拉伸——并修改特征属性，将原有的中文改成随意的英文即可，如：Extrude
