（四）动态白盒测试：基本路径测试方法

基本路径方法设计测试用例步骤
1、画出控制流程图
2、计算圈复杂度（环路复杂度）
3、整理基本路径集合
4、导出测试用例

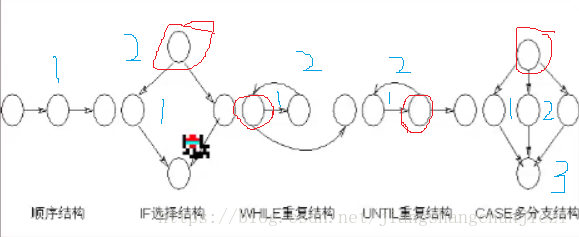

一、常见结构的控制流图

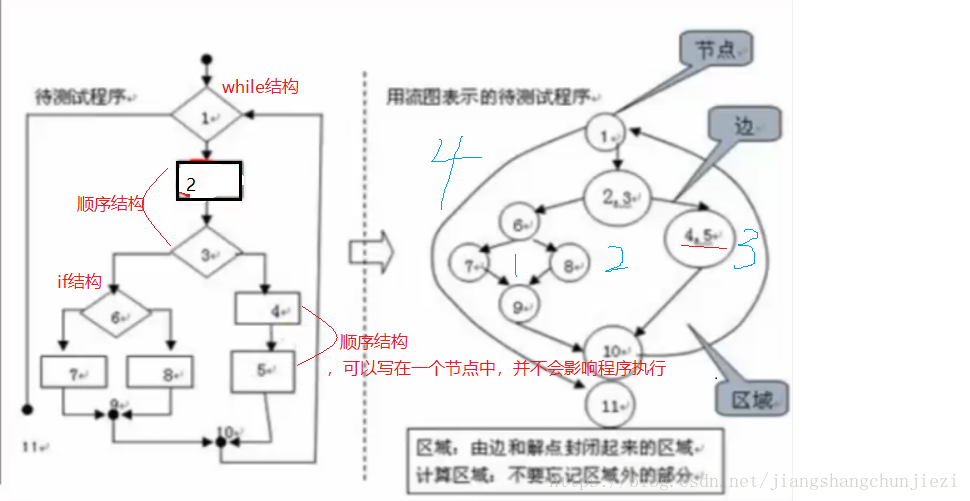

控制流图是退化了的流程图，将流程图中执行语句、判定语句、开始、结束等退化成节点，将流程线退化成一个节点到另一个节点的带箭头的弧线

红色标出的是判定节点、蓝色标出的是区域

流图只有两种图形符号：
- 每一个圆称为流图的节点，代码一条或多条语句
- 箭头称为边或连接，代表控制流
- 包含条件的节点称为判定节点（也叫谓词节点），由判定节点发出的边必须终止于摸一个节点（判断是否为判定节点：该节点会有多个流出的边）
- 由边和节点限定的范围称为区域（图形外也算一个区域）

多个逻辑运算符的情况

• 如果判断中的条件表达式是由一个或多个逻辑运算符（OR,AND,NAND,NOR）连接的复合条件表达式，则需要改为一系列只有但条件的嵌套的判断
• 在程序流图中一系列的
