MNP

MNP实际上包含两个协议：

1）Manager Network Service Binding Protocol

2）Manager Network Protocol

MNP跟SNP一样，也只是纯数据包的传输，但是它与SNP最大的不同在于，MNP可以处理VLAN。

并且为了处理VLAN，它需要使用到UEFI中另一种Protocol：Service Binding Protocol，形如下面代码：

EFI_SERVICE_BINDING_PROTOCOL    mMnpServiceBindingProtocol = {
  MnpServiceBindingCreateChild,
  MnpServiceBindingDestroyChild
};

前面已经提到了一种叫做Driver Binding Protocol的结构。而这里又引入了Service Binding Protocol的形式（对应到MNP的是gEfiManagedNetworkServiceBindingProtocolGuid这个GUID），主要就是为了处理VLAN。

对于SNP，它只需要处理UNDI/NII传上来的数据即可，即一个协议对应一个网卡。

但是对于MNP来说，由于VLAN的出现，MNP需要对数据进行区分处理，这时实际上MNP需要处理的是一种树形的结构，MNP在根部。

而对于Driver Bingding Protocol，通过它安装的Protocol，只能是单一的线性结构的，即一个handle上安装一个MNP。但是显然对于多个VLAN的情况下，这是不合适的。

为了解决这个问题，所以引入了Service Binding Protocol。它的作用是，通过创建子handle来对应同一张网卡下传输过来的不同的VLAN数据。这也是上述代码中的CreateChild的含义。

因此不同于SNP一个网卡对应一个SNP_DRIVER结构体，MNP需要有三个结构体。

首先说明MNP的初始化过程中的几个最主要的动作：

1. 通过MnpInitializeDeviceData()函数初始化MNP_DEVICE_DATA结构体；

2. 通过MnpCreateServiceData()函数初始化MNP_SERVICE_DATA结构体；

3. 安装gEfiVlanConfigProtocolGuid对应的Protocol；

4. 安装gEfiManagedNetworkServiceBindingProtocolGuid对应的Protocol；

需要特别注意的，MNP的初始化过程中并没有安装gEfiManagedNetworkProtocolGuid对应的Protocol，这与SNP不同。

MNP_DEVICE_DATA结构体是一个网卡对应一个，而MNP_SERVICE_DATA是每种不同的VLAN对应一个。

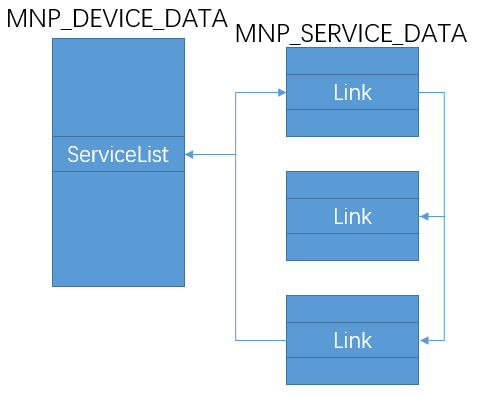

在MNP_DEVICE_DATA结构体中有一个成员ServiceList，它指向了该网卡下所有VLAN对应的MNP_SERVICE_DATA，拓扑结构如下图所示：

为了更好的了解MNP，最重要的就是了解这两个结构体。

MNP_SERVICE_DATA structure

MNP_SERVICE_DATA定义在MnpDriver.h中，如下所示：

typedef struct {
  UINT32                        Signature;

  LIST_ENTRY                    Link;

  MNP_DEVICE_DATA               *MnpDeviceData;
  EFI_HANDLE                    ServiceHandle;
  EFI_SERVICE_BINDING_PROTOCOL  ServiceBinding;
  EFI_DEVICE_PATH_PROTOCOL      *DevicePath;

  LIST_ENTRY                    ChildrenList;
  UINTN                         ChildrenNumber;

  UINT32                        Mtu;

  UINT16                        VlanId;
  UINT8                         Priority;
} MNP_SERVICE_DATA;

这些值的介绍如下：

1. Signature：它的值是SIGNATURE_32 ('M', 'n', 'p', 'S')，反正就是一个标识，没有什么好介绍的；

2. Link：它与对应的MNP_DEVICE_DATA的ServiceList连接；

3. MnpDeviceData：就是对应网卡的MNP_DEVICE_DATA；

4. ServiceHandle、ServiceBinding：gEfiManagedNetworkServiceBindingProtocolGuid对应的Protocol和Handle，每一个MNP_SERVICE_DATA结构都对应一个，是在MnpCreateServiceData()函数中安装的；

5. DevicePath：它的值就是在原来网卡的DevicePath上再添加VLAN的部分，具体可以参考MnpCreateVlanChild()函数；

6. ChildrenList、ChildrenNumber：这两个值涉及到EFI_SERVICE_BINDING_PROTOCOL的CreateChild()函数创建的实例，这里就是MNP_INSTANCE_DATA结构体（第三个重要的结构体），通过这两个成员可以访问到MNP_INSTANCE_DATA结构体，它包含了EFI_MANAGED_NETWORK_PROTOCOL成员，这才是收发数据的主体；

7. Mtu：最大传输单元会因为Vlan的引入而减少几个字节（一般是4个字节）；

8. VlanId、Priority：Vlan的值；

MNP_DEVICE_DATA structure

MNP_DEVICE_DATA定义在MnpDriver.h中，如下所示：

typedef struct {
  UINT32                        Signature;

  EFI_HANDLE                    ControllerHandle;
  EFI_HANDLE                    ImageHandle;

  EFI_VLAN_CONFIG_PROTOCOL      VlanConfig;
  UINTN                         NumberOfVlan;
  CHAR16                        *MacString;
  EFI_SIMPLE_NETWORK_PROTOCOL   *Snp;

  //
  // List of MNP_SERVICE_DATA
  //
  LIST_ENTRY                    ServiceList;
  //
  // Number of configured MNP Service Binding child
  //
  UINTN                         ConfiguredChildrenNumber;

  LIST_ENTRY                    GroupAddressList;
  UINT32                        GroupAddressCount;

  LIST_ENTRY                    FreeTxBufList;
  LIST_ENTRY                    AllTxBufList;
  UINT32                        TxBufCount;

  NET_BUF_QUEUE                 FreeNbufQue;
  INTN                          NbufCnt;

  EFI_EVENT                     PollTimer;
  BOOLEAN                       EnableSystemPoll;

  EFI_EVENT                     TimeoutCheckTimer;
  EFI_EVENT                     MediaDetectTimer;

  UINT32                        UnicastCount;
  UINT32                        BroadcastCount;
  UINT32                        MulticastCount;
  UINT32                        PromiscuousCount;

  //
  // The size of the data buffer in the MNP_PACKET_BUFFER used to
  // store a packet.
  //
  UINT32                        BufferLength;
  UINT32                        PaddingSize;
  NET_BUF                       *RxNbufCache;
} MNP_DEVICE_DATA;

这些值的介绍如下：

1. Signature：值是SIGNATURE_32 ('M', 'n', 'p', 'D')；

2. ControllerHandle、ImageHandle：对应到EFI_DRIVER_BINDING_PROTOCOL中的两个Handle；

3. VlanConfig：初始化时安装的EFI_VLAN_CONFIG_PROTOCOL；

4. NumberOfVlan：Vlan的个数；

5. MacString：网卡的MAC地址字符串；

6. Snp：对应的EFI_SIMPLE_NETWORK_PROTOCOL；

7. ServiceList：指向MNP_SERVICE_DATA结构体，每个不同的Vlan对应一个这样的结构体，不存在Vlan也算一个，只是Vlan和Priority的值都是0；

8. ConfiguredChildrenNumber：当MNP配置好之后（会对应到一个MNP_INSTANCE_DATA结构体），在调用MnpStart()时会自增1，MnpStop()时自减一，表示的是实际可用于收发数据的单元个数；

9. GroupAddressList、GroupAddressCount：保存一组组的MAC地址，用来管理多播MAC；

10. FreeTxBufList、AllTxBufList、TxBufCount：管理一段内存，用于发数据，最终会在MnpTransmit()函数中用到；

11. FreeNbufQue、NbufCnt、RxNbufCache：管理一段内存，用于收数据，最终会在MnpPoll()函数中用到；

12. PollTimer：在MnpInitializeDeviceData()会创建这个事件，在MnpStart()中会为它设置定时调用；

13. EnableSystemPoll：与PollTimer配合使用：

  if (MnpDeviceData->EnableSystemPoll ^ EnableSystemPoll) {
    //
    // The EnableSystemPoll differs with the current state, disable or enable
    // the system poll.
    //
    TimerOpType = EnableSystemPoll ? TimerPeriodic : TimerCancel;

    Status      = gBS->SetTimer (MnpDeviceData->PollTimer, TimerOpType, MNP_SYS_POLL_INTERVAL);
    if (EFI_ERROR (Status)) {
      DEBUG ((EFI_D_ERROR, "MnpStart: gBS->SetTimer for PollTimer failed, %r.\n", Status));

      goto ErrorExit;
    }

    MnpDeviceData->EnableSystemPoll = EnableSystemPoll;
  }

14. TimeoutCheckTimer：一个超时事件，不确定是什么东西超时...

15. MediaDetectTimer：周期性检查网线是否在位，调用的是Snp->GetStatus()；

16. UnicastCount、BroadcastCount、MulticastCount、PromiscuousCount：根据EFI_MANAGED_NETWORK_CONFIG_DATA得到的ReceiveFilters数目，通过它来设置SNP的过滤设置；

17. BufferLength、PaddingSize：代码中的说明：The size of the data buffer in the MNP_PACKET_BUFFER used to store a packet.

MNP_INSTANCE_DATA structure

MNP_INSTANCE_DATA定义在MnpImpl.h中，如下所示：

typedef struct {
  UINT32                          Signature;

  MNP_SERVICE_DATA                *MnpServiceData;

  EFI_HANDLE                      Handle;

  LIST_ENTRY                      InstEntry;

  EFI_MANAGED_NETWORK_PROTOCOL    ManagedNetwork;

  BOOLEAN                         Configured;
  BOOLEAN                         Destroyed;

  LIST_ENTRY                      GroupCtrlBlkList;

  NET_MAP                         RxTokenMap;

  LIST_ENTRY                      RxDeliveredPacketQueue;
  LIST_ENTRY                      RcvdPacketQueue;
  UINTN                           RcvdPacketQueueSize;

  EFI_MANAGED_NETWORK_CONFIG_DATA ConfigData;

  UINT8                           ReceiveFilter;
} MNP_INSTANCE_DATA;

这些值的介绍如下：

1. Signature：它的值是SIGNATURE_32 ('M', 'n', 'p', 'I')；

2. MnpServiceData：对应的MNP_SERVICE_DATA结构体；

3. Handle、ManagedNetwork：实际安装的EFI_MANAGED_NETWORK_PROTOCOL对应的Handle和Protocol；

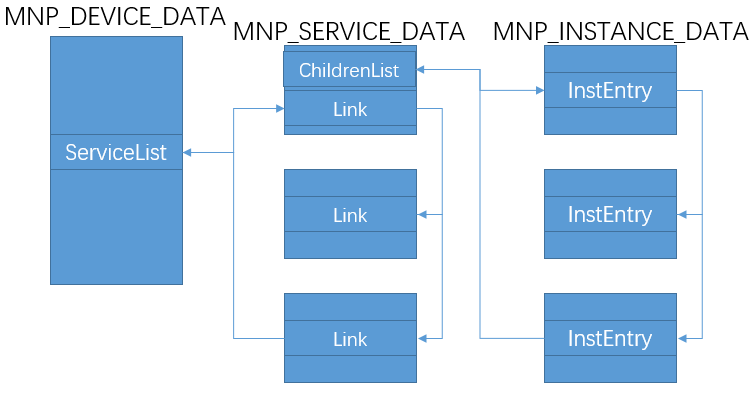

4. InstEntry：与MNP_SERVICE_DATA结构体中的ChildrenLis成员连接；对之前的拓扑图可以进一步扩展：

5. Configured、ConfigData：MNP需要经过配置后才能使用（也就是说只有Configure之后才能Transmit或Receive），这两个是相关的配置参数；

6. Destroyed：关于它，代码中有说明：

  //
  // MnpServiceBindingDestroyChild may be called twice: first called by
  // MnpServiceBindingStop, second called by uninstalling the MNP protocol
  // in this ChildHandle. Use destroyed to make sure the resource clean code
  // will only excecute once.
  //

7. GroupCtrlBlkList：指向多播MAC地址的链表，用来管理多播地址；

8. RxTokenMap：这个成员是用来存放称为Token的结构体的，这个结构体的定义如下：

typedef struct {
  ///
  /// This Event will be signaled after the Status field is updated
  /// by the MNP. The type of Event must be
  /// EFI_NOTIFY_SIGNAL. The Task Priority Level (TPL) of
  /// Event must be lower than or equal to TPL_CALLBACK.
  ///
  EFI_EVENT                             Event;
  ///
  /// The status that is returned to the caller at the end of the operation
  /// to indicate whether this operation completed successfully.
  ///
  EFI_STATUS                            Status;
  union {
    ///
    /// When this token is used for receiving, RxData is a pointer to the EFI_MANAGED_NETWORK_RECEIVE_DATA.
    ///
    EFI_MANAGED_NETWORK_RECEIVE_DATA    *RxData;
    ///
    /// When this token is used for transmitting, TxData is a pointer to the EFI_MANAGED_NETWORK_TRANSMIT_DATA.
    ///
    EFI_MANAGED_NETWORK_TRANSMIT_DATA   *TxData;
  } Packet;
} EFI_MANAGED_NETWORK_COMPLETION_TOKEN;

需要注意，这里只是举了一个例子，即MNP下的一个Token格式，这种格式的Token还有很多不同的名字，比如

EFI_MANAGED_NETWORK_COMPLETION_TOKEN

EFI_IP4_COMPLETION_TOKEN

等等，它们都是这种格式的，包含一个事件，一个状态和一个指针指向接收数据或者发送数据。

RxTokenMap首先会在

NetMapInit (&Instance->RxTokenMap);

中进行初始化，这个函数包含在MnpServiceBindingCreateChild()中，它在创建MNP_INSTANCE_DATA的时候就会初始化，并在MnpServiceBindingDestroyChild()中清空RxTokenMap。

在MnpReceive()函数中，会向RxTokenMap中插入一个个的Token。

需要注意，Mnp的Receive()函数会被上层接口调用，因此上层接口的Token也就并放到了这个RxTokenMap中去。

比如下面ARP的Start()函数中有如下的代码：

  //
  // OK, start to receive arp packets from Mnp.
  //
  Status = ArpService->Mnp->Receive (ArpService->Mnp, &ArpService->RxToken);

这里的ArpService->RxToken的类型就是EFI_MANAGED_NETWORK_COMPLETION_TOKEN，它在ArpCreateService()函数中创建：

  //
  // Create the event used in the RxToken.
  //
  Status = gBS->CreateEvent (
                  EVT_NOTIFY_SIGNAL,
                  TPL_NOTIFY,
                  ArpOnFrameRcvd,
                  ArpService,
                  &ArpService->RxToken.Event
                  );

在MnpCancel()函数中，会释放这些Token。

而最重要的，这些Token的使用，位于MnpInstanceDeliverPacket()函数中。

  //
  // Get the receive token from the RxTokenMap.
  //
  RxToken = NetMapRemoveHead (&Instance->RxTokenMap, NULL);

  //
  // Signal this token's event.
  //
  RxToken->Packet.RxData  = &RxDataWrap->RxData;
  RxToken->Status         = EFI_SUCCESS;
  gBS->SignalEvent (RxToken->Event);

在这个函数中，就是一个收取数据，然后通过回调，使用Token中的事件来处理这些收到的数据。

MnpInstanceDeliverPacket()会在两个地方被调用：

一个就是前面说的Receive()，这个函数是用来注册Token的，注册完了紧接着就收取数据来处理下，当然不一定当下就能够收到数据；

所以就有了第二个地方，它的调用栈如下：

MnpInstanceDeliverPacket() <--- MnpDeliverPacket() <-- MnpReceivePacket() <--- MnpSystemPoll()

而MnpSystemPoll()是一个定时事件的回调函数，所以就有了一个定时接收数据的过程！

需要注意下面的代码：

  //
  // Get the receive token from the RxTokenMap.
  //
  RxToken = NetMapRemoveHead (&Instance->RxTokenMap, NULL);

即一个Token只会被MNP回调一次，之后就删除了。

整个过程简单来说就是一个注册事件并执行的过程，被执行的前提是MNP收到数据。

9. RxDeliveredPacketQueue：

10. RcvdPacketQueue、RcvdPacketQueueSize：

11. ReceiveFilter：BIT表示的过滤配置，目前的取值可以使MNP_RECEIVE_UNICAST、MNP_RECEIVE_BROADCAST中的一种或多种；

MNP Interface

下面是MNP提供的接口：

struct _EFI_MANAGED_NETWORK_PROTOCOL {
  EFI_MANAGED_NETWORK_GET_MODE_DATA       GetModeData;
  EFI_MANAGED_NETWORK_CONFIGURE           Configure;
  EFI_MANAGED_NETWORK_MCAST_IP_TO_MAC     McastIpToMac;
  EFI_MANAGED_NETWORK_GROUPS              Groups;
  EFI_MANAGED_NETWORK_TRANSMIT            Transmit;
  EFI_MANAGED_NETWORK_RECEIVE             Receive;
  EFI_MANAGED_NETWORK_CANCEL              Cancel;
  EFI_MANAGED_NETWORK_POLL                Poll;
};

extern EFI_GUID gEfiManagedNetworkServiceBindingProtocolGuid;
extern EFI_GUID gEfiManagedNetworkProtocolGuid;

另外需要注意几点：

1）网卡驱动本身也是可以处理VLAN的，这种情况下，MNP就不需要使用到Service Binding Protocol了；

2）由于上层网络协议需要使用到MNP，因此它们也像MNP一样需要提供Service Binding Protocol。

下面是目前所有提供的Service Binding Protocol：

• EFI_MANAGED_NETWORK_SERVICE_BINDING_PROTOCOL
• EFI_ARP_SERVICE_BINDING_PROTOCOL
• EFI_EAP_SERVICE_BINDING_PROTOCOL
• EFI_IP4_SERVICE_BINDING_PROTOCOL
• EFI_TCP4_SERVICE_BINDING_PROTOCOL
• EFI_UDP4_SERVICE_BINDING_PROTOCOL
• EFI_MTFTP4_SERVICE_BINDING_PROTOCOL
• EFI_DHCP4_SERVICE_BINDING_PROTOCOL

关于VLAN的接口也在这里列出：

///
/// EFI_VLAN_CONFIG_PROTOCOL
/// provide manageability interface for VLAN setting. The intended
/// VLAN tagging implementation is IEEE802.1Q.
///
struct _EFI_VLAN_CONFIG_PROTOCOL {
  EFI_VLAN_CONFIG_SET              Set;
  EFI_VLAN_CONFIG_FIND             Find;
  EFI_VLAN_CONFIG_REMOVE           Remove;
};

extern EFI_GUID gEfiVlanConfigProtocolGuid;

关于Manager Network Service BindingProtocol和Manager Network Protocol还需要进一步的说明。

在MNP的Start函数，即MnpDriverBindingStart()中并没有安装gEfiManagedNetworkProtocolGuid，而是在作为Service Binding Protocol的mMnpServiceBindingProtocol中的CreateChild接口中安装gEfiManagedNetworkProtocolGuid的。

因此，在使用MNP的时候，步骤大致如下：

1. 通过gEfiManagedNetworkServiceBindingProtocolGuid获取到EFI_SERVICE_BINDING_PROTOCOL；

2. 通过EFI_SERVICE_BINDING_PROTOCOL的CreateChild创建一个子Handle，在这个创建的子Handle中已经安装了gEfiManagedNetworkProtocolGuid，且它会对应到一个特定的VLAN上；

3. 通过这个子Handle就可以获取EFI_MANAGED_NETWORK_PROTOCOL；

4. 然后就可以通过EFI_MANAGED_NETWORK_PROTOCOL来使用它的接口函数。

下面是一个示例：

  //
  // Create a MNP child instance.
  // 输出的子Handle：MnpChildHandle
  //
  Status = NetLibCreateServiceChild (
             ControllerHandle,
             ImageHandle,
             &gEfiManagedNetworkServiceBindingProtocolGuid,
             &ArpService->MnpChildHandle
             );
  if (EFI_ERROR (Status)) {
    return Status;
  }

  //
  // Open the MNP protocol.
  //
  Status = gBS->OpenProtocol (
                  ArpService->MnpChildHandle,
                  &gEfiManagedNetworkProtocolGuid,
                  (VOID **)&ArpService->Mnp,
                  ImageHandle,
                  ControllerHandle,
                  EFI_OPEN_PROTOCOL_BY_DRIVER
                  );
  if (EFI_ERROR (Status)) {
    goto ERROR_EXIT;
  }

  //
  // Get the underlayer Snp mode data.
  //  这里开始使用MNP了
  //
  Status = ArpService->Mnp->GetModeData (ArpService->Mnp, NULL, &ArpService->SnpMode);

最后说明下，同SNP一样，初始化MNP之后网卡并没有真正的运行起来。MNP需要经过Configure()之后才会设置定时器，定时来获取数据并处理。

另外，SNP的接口相对简单，而MNP的接口会比较复杂，且后续的协议都需要用到MNP的接口，因此后面还会经常提到MNP及其接口。
