片内RAM中的寄存器
内容介绍
- 初步介绍89C51/S51中各个寄存器的基本概念和其作用。
- 参考李朝青等单片机原理及接口技术第四版
低128字节片内RAM
- 在低128字节片内RAM中 00H ~ 1FH 地址包含四组工作寄存器区,每组有8个工作寄存器(R0 ~ R7),总共占32个单元;
- 通过对程序状态字PSW中RS1和RS0的设置,如下图,每组寄存器均可选作CPU当前工作寄存器组,后面会详细分析;
4组工作寄存器
RS1 | RS0 | 寄存器 | 片内RAM地址 |
---|---|---|---|
0 | 0 | 第0组 | 00H~07H |
0 | 1 | 第1组 | 08H~0FH |
1 | 0 | 第2组 | 10H~17H |
1 | 1 | 第3组 | 18H~0FH |
- 这四组工作寄存器在不用时可以作为一般的RAM单元。
高128字节片内RAM(SFR区)

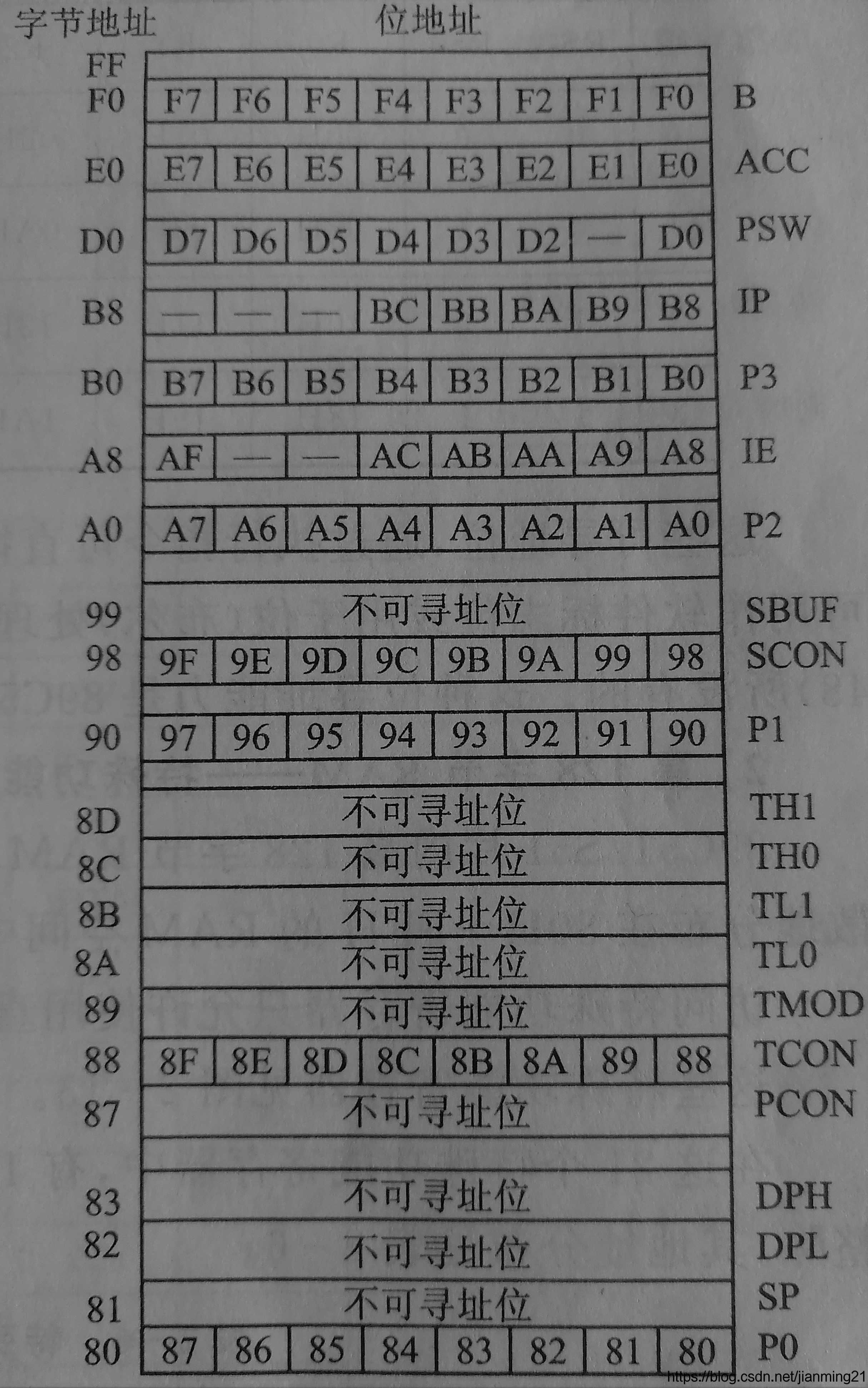

- SFR区如下图所示;
- 89C51/S51片内高128字节RAM中有21个特殊功能寄存器(SFR),离散分布在80H~FFH中。
- 其中21个特殊功能寄存器中有11个具有位寻址能力。其余的特殊功能寄存器或内存空间只能直接寻址。
部分特殊功能寄存器
累加器 ACC
- 助记符: A
- 地址:E0H
- 位数:8位
- 作用:最常用的8位特殊功能寄存器,指令操作数常存放于A中以及许多运算中间结果存放于A中。
寄存器 B
- 助记符:B
- 地址:F0H
- 位数:8位
- 作用:常在乘、除指令中用到,其他时刻作为一般的通用寄存器或RAM单元使用。
- 在乘指令中两个操作数即两个乘数取之于累加器A和寄存器B中,所得16位积的高8位放在B中,低八位放在A中。 附:乘法指令:MUL AB
- 在除指令中A存放被除数,B存放除数,商存放于A,商存放于B中。附:DIV AB
程序状态寄存器 PSW
- 助记符: PSW
- 地址:D0H
- 位数:8位
- 作用:一个重要的特殊功能寄存器,其8位的每个位都包含程序执行后的状态,提供程序查询或判别之用。
位地址 | D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 |
---|---|---|---|---|---|---|---|---|
位名称 | CY | AC | F0 | RS1 | RS2 | OV | - | P |
位意义 | 进、借 | 辅进 | 用户标定 | 寄存器组选择 | 寄存器组选择 | 溢出 | 保留 | 奇偶 |
- CY(PSW.7):在进行加减运算指令时,运算结果有向高位进位或借位,CY位由硬件置1,没有向高位进位或借位,则清0。常在系统指令中将CY写为C;
- AC(PSW.6):辅助进位,进行加减指令时,如果运算结果的低半字节有相高半字节进位或借位则AC位置1,否则清0;
- P0(PSW.5):用户自己根据需求设置含义,用软件进行置位或复位;
- RS1和RS2(PSW.4和PSW.3):工作寄存器选择控制组,用来设置内部RAM低128字节中的工作寄存器的选择。
RS1 | RS0 | 寄存器 | 片内RAM地址 |
---|---|---|---|
0 | 0 | 第0组 | 00H~07H |
0 | 1 | 第1组 | 08H~0FH |
1 | 0 | 第2组 | 10H~17H |
1 | 1 | 第3组 | 18H~0FH |
- OV(PSW.2):溢出标记位,进行补码运算时,超出-128~127数值时由硬件置1,否则置0;
- PSW.1:保留位
- P(PSW.0):奇偶校验位,每条指令执行完成后,跟踪累加器A中的数,A中的8位数中如果有奇数个1,置P为1,否则置P为0。
栈指针 SP
- 助记符 :SP
- 地址:81H
- 位数:8位
- 作用:SP内容可以指向89C51片内00H~7FH RAM任何单元。
- 附:其初始化有点特别,初始化值是07H;SP进行入栈(出栈)操作时,先进行加一(减一),在进行PUSH(POP)。
数据指针 DPTR
- 助记符 :DPTR
- 地址:82H和83H
- 位数:16位
- 作用:存放一个16位的数或当做两个独立的8位寄存器,DPTR是一个16位的特殊功能寄存器,高位字节存放在DPH(83H)中,低位字节存放在DPL(82H)中。主要用于存放16位地址,以便对64KB片外的RAM地址进行寻址。
I/O端口 P0~P3
- 助记符:P0、P1、P2或P3
- 地址:80H、90H、A0H、B0H
- 位数:每个端口8位
- 作用:具有位地址和字节地址,输出时,可以锁存数据;输入时,可以对数据的缓冲。
中断系统中的特殊寄存器
定时器控制寄存器 TCON 之中断
- 助记符:TCON
- 地址:88H
- 位数:8位(用6位)
- 作用:作为锁存T0和T1的溢出中断标志和外部中断0和1的中断标志,与中断请求有关。
- 格式图:如下图所示。
8FH | 8EH | 8DH | 8CH | 8BH | 8AH | 89H | 88H |
---|---|---|---|---|---|---|---|
TF1 | TF0 | IE1 | IT1 | IE0 | IT0 |
定时器控制寄存器 SCON
- 助记符:SCON
- 地址:98H
- 位数:8位(用2位)
- 作用:作为串行口控制寄存器,低2位锁存串行口的接受中断和发送中断标志。
- 格式图:如下图所示。
9FH | 9EH | 9DH | 9CH | 9BH | 9AH | 99H | 98H |
---|---|---|---|---|---|---|---|
TI | RI |
中断允许寄存器 IE
- 助记符:IE
- 地址:A8H
- 位数:8位
- 作用:决定对中断源的开发或屏蔽。
- 格式图:如下图所示。附:第六位和第五位没有实际的意义。
AFH | AEH | ADH | ACH | ABH | AAH | A9H | A8H |
---|---|---|---|---|---|---|---|
EA | ES | ET1 | EX1 | ET0 | EX0 |
中断优先级寄存器 IP
- 助记符:IP
- 地址:B8H
- 位数:8位
- 作用:决定那些中断源为高级中断,那些中断源为低级中断。
- 格式图:如下图所示。附:高三位没有实际的意义。
BFH | BEH | BDH | BCH | BBH | BAH | B9H | B8H |
---|---|---|---|---|---|---|---|
PS | PT1 | PX1 | PT0 | PX0 |
定时器
工作模式寄存器 TMOD
- 助记符:TMOD
- 地址:89H
- 位数:8位
- 格式图:如下图所示。附:TMOD不可以位寻址。
D7 | D6 | D5 | D4 | D3 | D2 | D1 | D0 |
---|---|---|---|---|---|---|---|
GATE | C/~T | M1 | M0 | GATE | C/~T | M1 | M0 |
定时器控制寄存器 TCON
- 助记符:TCON
- 地址:88H
- 位数:8位
- 格式图:如下图所示。
8FH | 8EH | 8DH | 8CH | 8BH | 8AH | 89H | 88H |
---|---|---|---|---|---|---|---|
TF1 | TR1 | TF0 | TR0 | IE1 | IT1 | IE0 | IT0 |
常用的特殊功能寄存器的复位值
寄存器 | 复位值 |
---|---|
SP | 07H |
P0~P3 | FFH |
PC | 0000H |
DPTR | 0000H |
ACC | 00H |
B | 00H |
PSW | 00H |
TH0 | 00H |
TL0 | 00H |
TH1 | 00H |
TL1 | 00H |
TMOD | 00H |
SCON | 00H |
