复习stp知识点时,对优先级有了疑问,为什么它的步长为4096,接下来用报文分析。

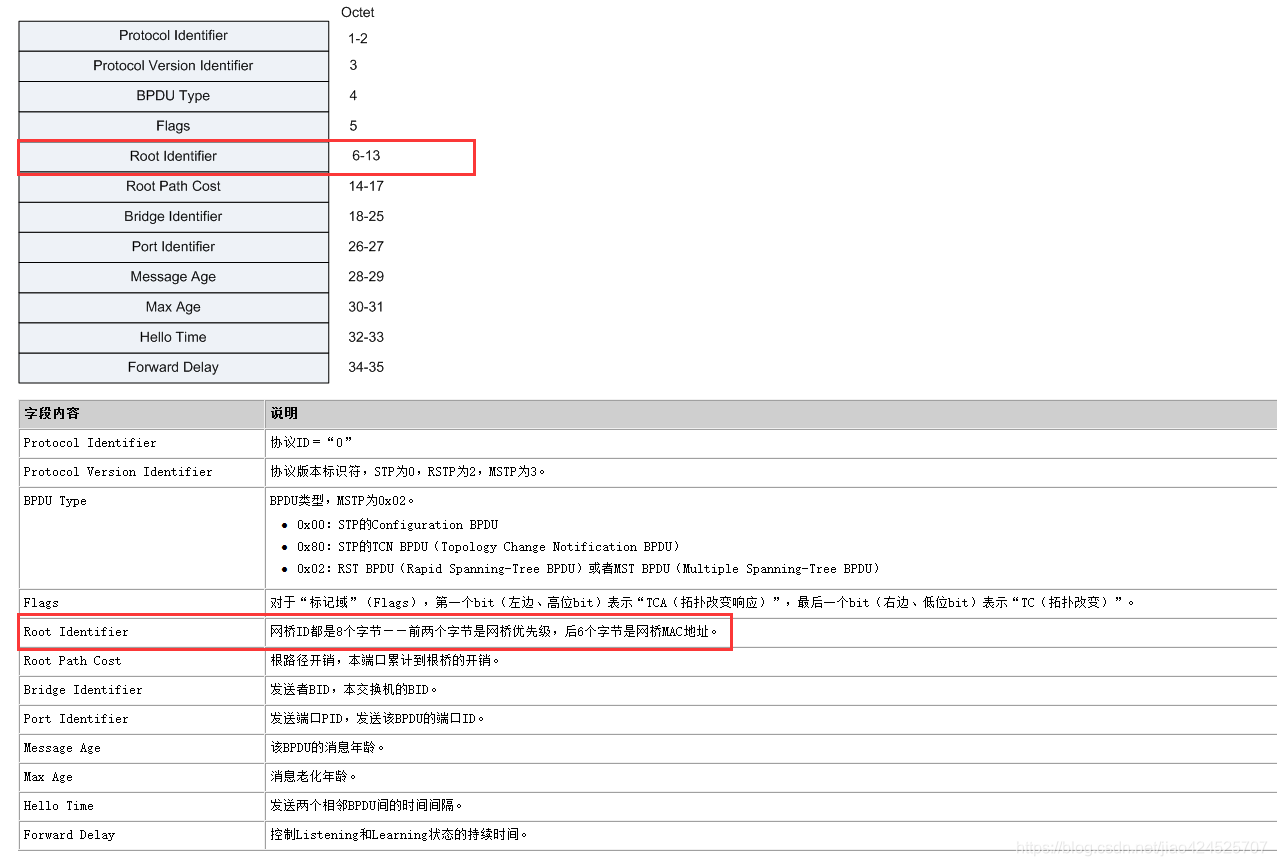

首先来看stp中的bpdu报文:

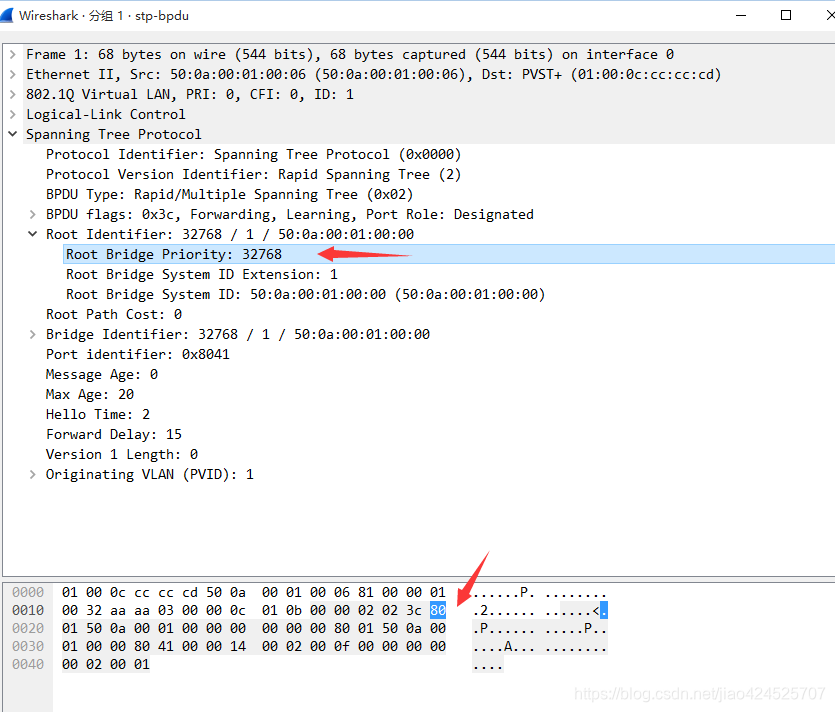

注意看看图中标红部分,接下来抓包来看下:

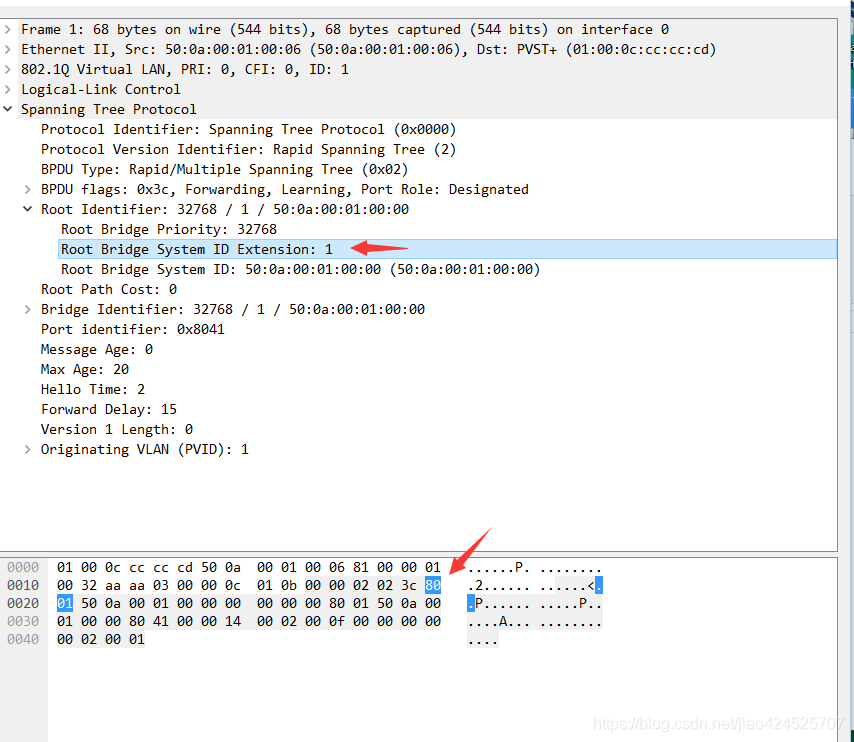

两张图对比,root bridge priority(桥优先级)和root bridege system id extension(其实就是vlan id)
可以看出来优先级是包含在这2字节中的,这两个参数属于同一字段,接下来我们回忆vlan id的范围0-4096,是不是豁然开朗了,
2字节=16bit
vlan使用12bit: 2*12=4096
桥优先级使用剩下4个bit ,则其使用的优先级步长为4096。
*在使用Extended System ID的情况下,每个VLAN的MAC地址可以相同,BID被要求包含VLAN ID信息,解决的办法是从优先级域的16个bit中拿出低位的12个bit,称为扩展的System ID,用来唯一标识每个VLAN号,剩下的4个bit用来表示交换机的优先级,这种情况下优先级的取值只有24=16个,是4096的倍数。
