MBR、EBR、OBR的区别和联系

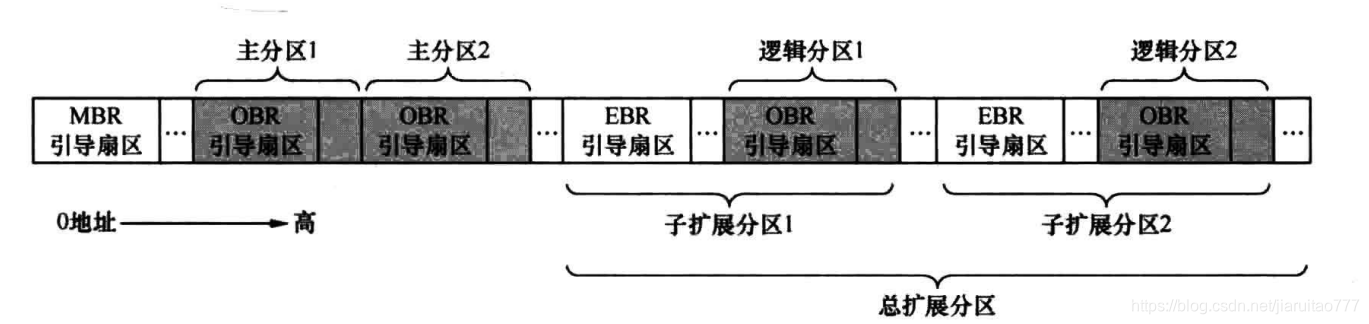

先看图：

一块硬盘，最开始只能实现4个分区，也就是4个主分区。
后来的发展，4个分区不够用了，可以有一个分区作为扩展分区，用它来作为总扩展分区，里面可以分成很多个子扩展分区，每个子扩展分区在逻辑上看相当于一块硬盘。

一块硬盘最开始的一个扇区作为MBR,MBR 的 512 字节包括 464 字节+ 64 字节的分区表 + 2 字节的魔数0x55aa。

接下来就是各个分区了，各个分区开始的扇区是 OBR， 用来引导操作系统的。（OS Boot Record）

在扩展分区里，每个子扩展分区在逻辑上看相当于一块硬盘。所以刚开始的一个扇区是MBR,但是要和真正的MBR区分，就叫做 EBR。

EBR 里有464字节 + 64 字节的分区表 + 2 字节魔数，分区表又指向逻辑分区。

理论上讲，总扩展分区可以扩展无限个子扩展分区，EBR 中的 64 字节的分区表，有 4 个分区表项，但是只用了 2 个，第一个用于指向逻辑分区，第二个用于链接下一个子扩展分区。（用链表的形式链接）
