STP基础（锐捷、H3C交换机开启STP）

• 锐捷（默认不开启）：# spanning-tree enable        #spanning-tree mode stp|rstp|mstp

  • H3C：# stp enable        #stp mode stp|rstp|mstp

• 名词：

STP（Spanning Tree Protocol）生成树协议：运行STP协议的设备通过彼此交互信息发现网络中的环路，并有选择地对某个接口进行阻塞，最终将有环路的网络结构修剪成无环路的树形结构，从而防止报文在环形网络中不断循环，造成处理能力的下降。

RTSP（Rapid Spanning Tree Protocol）快速生成树协议：基于STP，但做了一些调整，实现了网络拓朴快速收敛。

MSTP（Multi Spanning Tree Protocol）

VBSP（HW：Vlan Based Spanning Tree）

• 二层环路和三层环路：

二层：1、错接线路、冗余链路；2、未配置好聚合链路；

三层：1、路由错配；2、TTL错配；

会造成泛洪和mac地址漂移

• 概念：

BID：Bridge ID，每台交换机都有的桥标识符，由16位的桥优先级和48位的MAC组成，优先级1-65535，默认为32768，可修改为4096的倍数，越小越优先；

RID：Root ID，全网中仅一个，桥ID最小的设备会被选举为根桥，并定期发送配置BPDU，其它设备仅对该报文进行处理，传达拓朴变化记录，从而保证拓朴的稳定；

Cost：开销，每个端口都有一个端口开销，默认情况下和带宽有关，带宽越高，开销越小；

RPC：Root Path Cost，根路径开销，每条路径都有一个到BPDU入方向端口的开销总和；

PID：Port ID，运行STP的交换机使用接口ID来标识每个接口，由两部分组成，高4bit是接口优先级（0-240取值范围，默认128，步长16），低12bit是接口编号，用来确定端口角色；

BPDU：Bridge Protocol Data Unit，分两种：Configuration BPDU、TCN BPDU（Topol Changed Notification），后者在拓朴变更时才会被触发；

BPDU包含了BID、RPC，PID等参数，STP通过在交换机间传递BPDU来选举根交换机，及确定每个交换端口的角色和状态。初始化过程中，每个交换机都主动发送BPDU，拓朴稳定后，仅根桥发送配置BPDU，其它交换仅在收到上游发来的BPDU后，才会发送自己的配置BPDU；

TCN BPDU是指下游交换机感知到拓扑发生变化时向上游发送的拓扑变化通知；

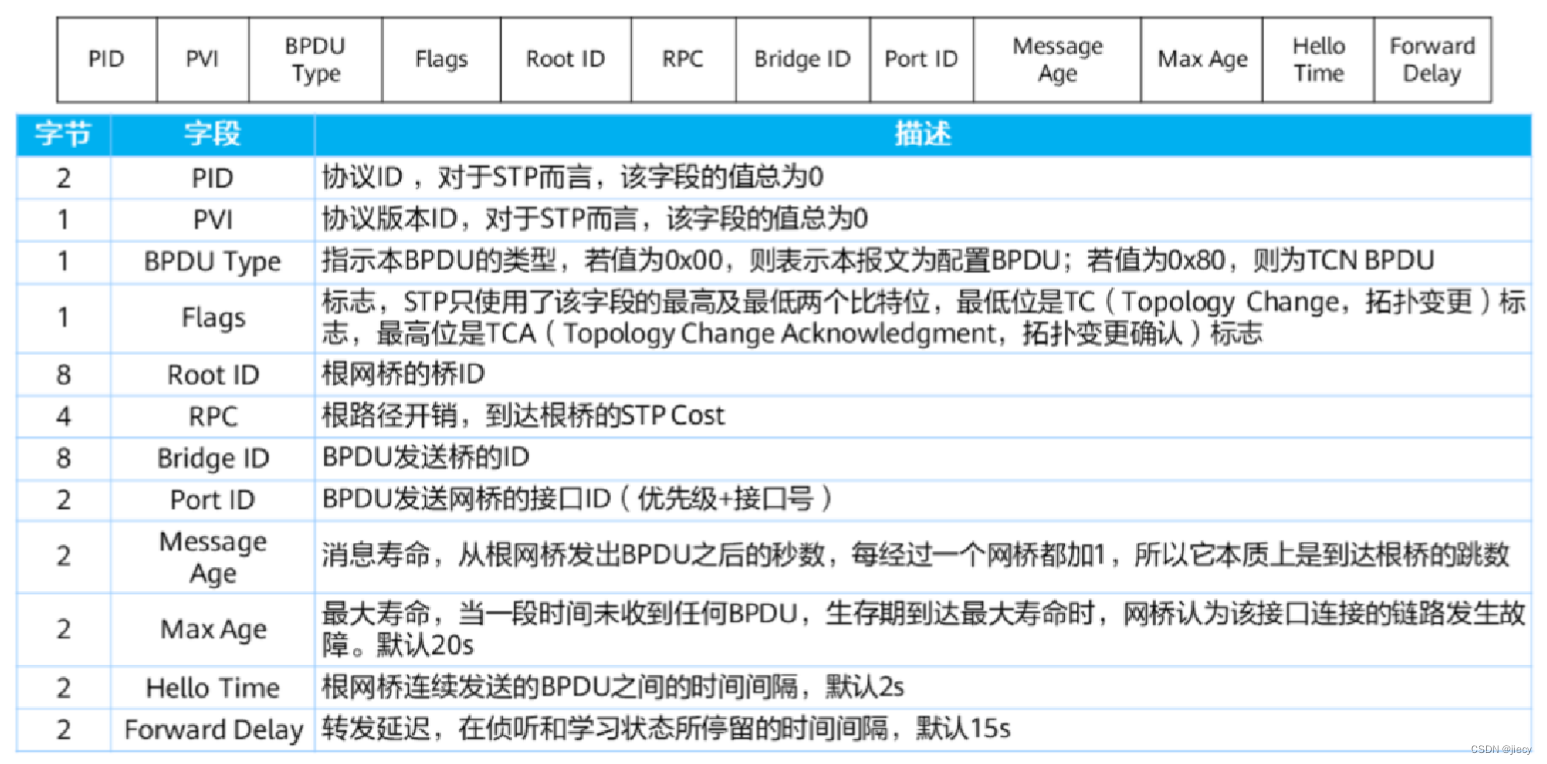

• BPDU报文格式：

• STP计算原则：

1. 最小根桥RID；
2. 最小根路径开销RPC；
3. 最小网桥BID；
4. 最小接口PID；

• 端口角色：

1. Designed Port指定端口；
2. Root Port根端口；
3. Alternate Port预备端口；

• STP计算过程：

1. 选举一个根桥，网络中拥有最小桥ID的交换机成为根桥，优先级相等则比较MAC；
2. 在每个非根交换机中选举一个根端口，有且只有一个，即为每个非根交换机“朝向”根桥最近的接口；
3. 在每条链路上选举一个指定端口，通过比较RPC来确定，最小则用于向这个端口发送BPDU，相等则依次为BID、PID比较；
4. 阻塞非根、非指定端口，又称为预备端口，STP形成；

• 接口状态：

1. blocking阻塞
2. forwarding转发
3. learning学习
4. listing侦听
5. disabled禁用

• RTSP：

1. 引入新的接口角色：Backup Port备份端口、Edge Port边缘端口；
2. 由五种状态简化为三种端口状态：Discarding、Forwarding、Learning；
3. 更短的BPDU超时时间

*Tips：

老的H3C，系统版本为V5的，可能收到不兼容格式的BPDU包导致断网，这时配一个dot1s兼容就可以了：

int G0/0/24
 stp compliance dot1s
