VPLS 二层 VPN 实验

一、预习：

vpls：Virtual Private LAN Service，虚拟专用局域网，是公用网络中提供的一种点到多点的L2VPN业务。
完整地实现 VPLS，首先在 PE1 和 PE2 之间建立一个承载隧道，然后创建 PW（Pseudo-Wire 伪线，用于承载不同企业客户的业务）

二、概念：

VRF：Virtual Router Forwarding（三层隔离）
VSI：Virtual Switch Instance 虚拟交换实例，将 MAC 表分租户隔离，为了分隔流量（二层隔离）
EVI：EVPN VPN-Instance

三、通信过程：

1、PC1 发送 ARP 请求

2、R1 生成 MAC 地址表，并向 VSI 所有 PW 泛洪

3、R3 接收报文，并在 VSI 中生成 MAC 地址表

4、向 PC2 转发 ARP 请求

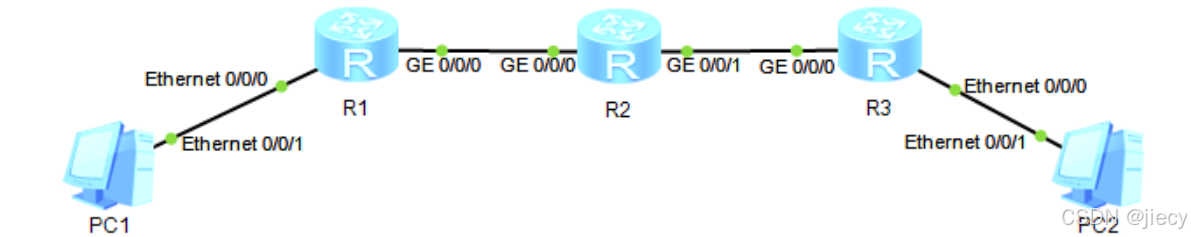

四、拓扑：

五、VPLS 实验过程：

1、配置IP、IGP、MPLS LDP，其中，让 PE1 和 PE3 直接用 LDP 建 MPLS 远端隧道实现 LSP 的连通

mpls ldp remote-peer R3	#起 MPLS 远程邻居 R3
  remote-ip 3.3.3.3		#指定远程邻居的地址

2、建立伪线：

	a、让 MPLS 启用 L2VPN功能：mpls l2vpn
	b、建立vsi：
	vsi 1 static
	  pwsignal ldp | bgp
	    vsi-id 1		#vsi-id 两端相同
	    peer 1.1.1.1
	dis vsi

3、在对 CE 端接口上做二层绑定：

int ethe 0/0/1
  l2 binding vsi 1
dis vpls connection ldp	#内层 vpls 分配的标签
dis mpls lsp	#外层，公网隧道
dis arp		#在 CE 上查看对端 ARP 表
这时，CE 两端相当于通过二层交换机互通

六、详细配置：

R1（PE1）：

mpls lsr-id 1.1.1.1
mpls
#
mpls l2vpn
#
vsi 1 static
 pwsignal ldp
  vsi-id 1
  peer 3.3.3.3
#
mpls ldp
#
mpls ldp remote-peer r3
 remote-ip 3.3.3.3
#
interface Ethernet0/0/0
 l2 binding vsi 1
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.1 255.255.255.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255
#
ospf 1 router-id 1.1.1.1
 area 0.0.0.0
  network 12.1.1.0 0.0.0.255
 network 1.1.1.1 0.0.0.0
#

R2（P）：

mpls lsr-id 2.2.2.2
mpls
#
mpls ldp
#
interface GigabitEthernet0/0/0
 ip address 12.1.1.2 255.255.255.0
 mpls
 mpls ldp
#
interface GigabitEthernet0/0/1
 ip address 23.1.1.2 255.255.255.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 2.2.2.2 255.255.255.255
#
ospf 1 router-id 2.2.2.2
 area 0.0.0.0
  network 2.2.2.2 0.0.0.0
  network 12.1.1.0 0.0.0.255
  network 23.1.1.0 0.0.0.255
#

R3（PE2）：

mpls lsr-id 3.3.3.3
mpls
#
mpls l2vpn
#
vsi 1 static
 pwsignal ldp
  vsi-id 1
 peer 1.1.1.1
#
mpls ldp
#
mpls ldp remote-peer r1
 remote-ip 1.1.1.1
#
interface Ethernet0/0/0
 l2 binding vsi 1
#
interface GigabitEthernet0/0/0
 ip address 23.1.1.3 255.255.255.0
 mpls
 mpls ldp
#
interface LoopBack0
 ip address 3.3.3.3 255.255.255.255
#
ospf 1 router-id 3.3.3.3
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 23.1.1.0 0.0.0.255
#

七、验证：

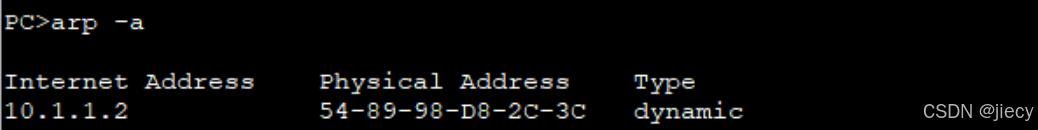

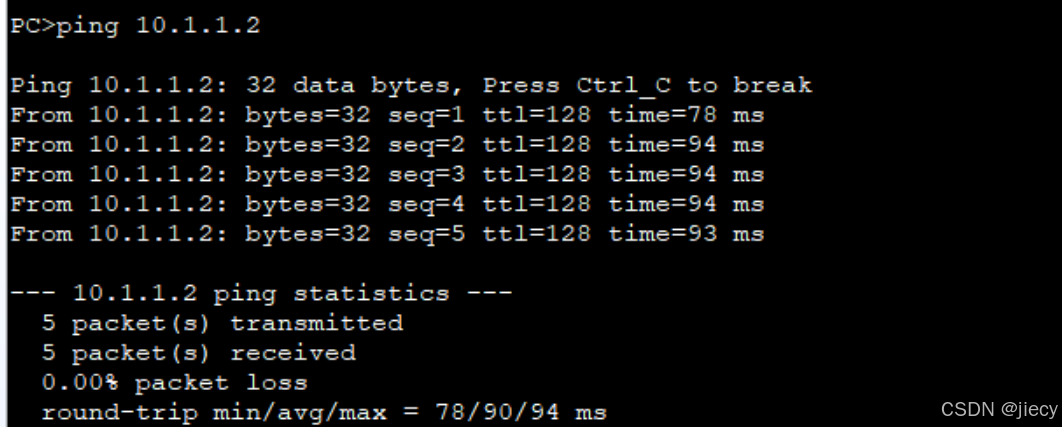

1、用 PC1 ping PC2，可以通，成功获取到对端MAC

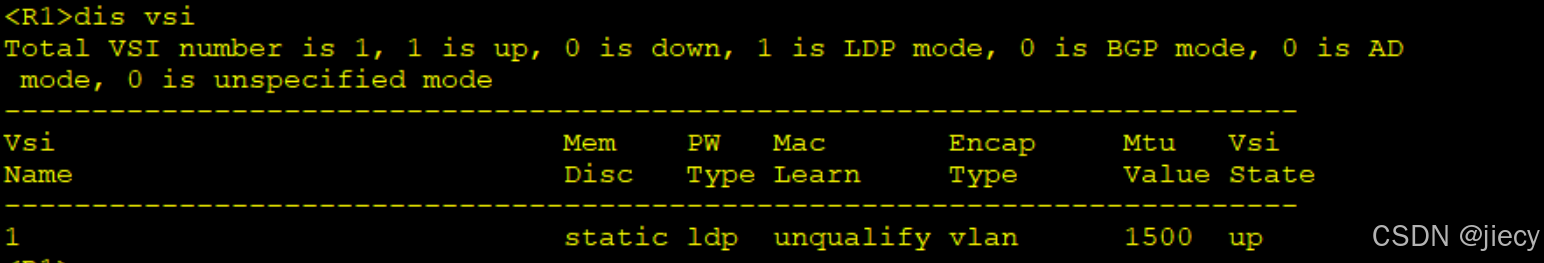

2、查看 PE 上 VSI 状态：

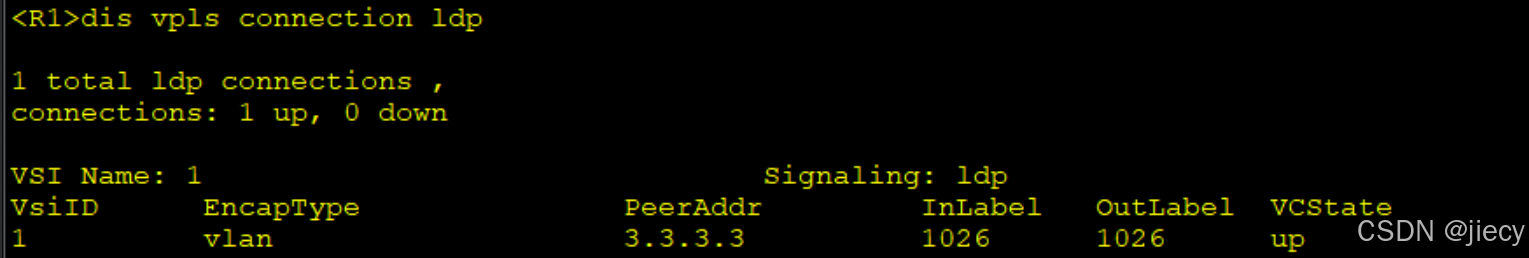

3、查看 PE 上 VPLS 连接的 LDP 标签：

4、查看 PE 数据流方向的抓包：

可以看到：最里面的 Data 就是 Ping 包的内容（wireshark 未解析出来，if 将 PC1 和 PC2 换成路由器，起用 OSPF 它是可以解析出 Hello 包的）然后再看 2.5 层存在两层标签，内层标签 1026 是 VPLS LDP 分配的标签，外层标签 1025 是走公网隧道的 MPLS LSP 走向 R3 的标签：

八、最后：

VPLS 存在无法负载分担、网络部署困难，无法满足灵活部署和 CE 多归属场景。所以我们后来引申出了更高级的 EVPN
