GRE 层3+层2 两种VPN+原理+实现 一文全介绍

目录

1. 简介

2. GRE头格式

3. GRE L3

配置页面

Linux实现

4. GRE L2

配置界面

组网拓扑

Linux实现

---

1. 简介

GRE（Generic Routing Encapsulation）：即通用路由封装协议，一种隧道协议。

作用：

        封装某些网络层协议（如IPX、ATM、IPv6、AppleTalk等）报文，使这些报文能在另一个网络层协议中传输。

优点：

        可通过IPv4连通多种异种网络（IPX、AppleTalk），有效利用现有网络，降低成本。

        扩展网络跳数，支持灵活组网。 （如RIP最大跳数限制为16）

        可封装组播数据，并和IPSec结合，保证语音、视频等组播业务安全。 （GRE over IPSec：先GRE封装，再IPSec加密）

        可封装MPLS LDP，建立LDP LSP，实现MPLS骨干网互通。

        可连接非连续子网，实现企业总部和分支间安全连接。

产生原因：

        骨干网与非骨干网使用协议不同，导致非骨干网之间无法通过骨干网传输报文。通过GRE封装实现解决该问题。

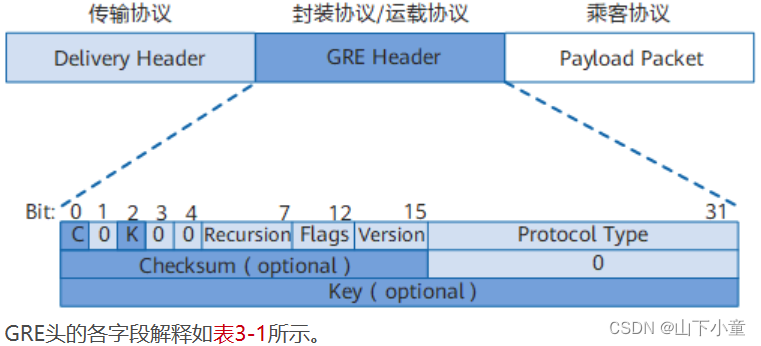

2. GRE头格式

C         校验和位。表示是否GRE头包含Checksum字段。两端无须配置相同。

K         关键字位。 表示是否GRE头包含Key字段。两端配置必须相同。

Recursion        表示该GRE报文封装层数。若封装层数大于3，则丢弃该报文。防止报文无限封装。

Flags        预留字段。 必须为0。

Version     版本字段。 必须为0。

Protocol Type     乘客协议类型。 IPv4为0800，Ethernet为0x6558。

Checksum         GRE头及负载的校验和字段。

Key         关键字字段。隧道接收端用于对报文验证。

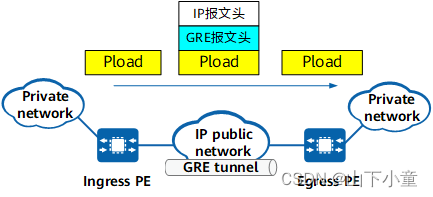

GRE隧道传输IPX报文格式：

        Ethernet头 + IP头 + GRE头 + IPX报文

GRE VPN分为：

        GRE L2：即乘客协议是链路层协议。

        GRE L3：即乘客协议是网络层协议。（默认GRE是GRE L3）

3. GRE L3

需要两端均配置GRE VPN，所以建议配置静态WAN IP。

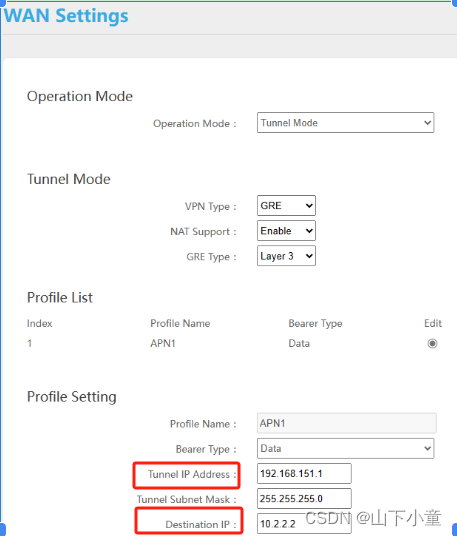

配置页面

将WAN 配置为GRE VPN L3模式。

配置后，下挂PC访问192.168.5.152，在路由器上WAN口抓包如下：

外层IP对：

        源IP：172.16.0.39

                本地路由器WAN IP

        目的IP：10.2.2.2

                对端路由器WAN IP，即配置页面的Destination IP

内层IP对：

        源IP：192.168.151.1

                本地路由器生成的gre接口IP，即配置页面的Tunnel IP Address

                ifconfig gre1显示（192.168.151.1）

        目的IP：192.168.5.152

                本地路由器下挂PC想要访问的IP

注意配置页面有个Tunnel mode的NAT support功能

        如果enable：内层源IP使用gre1 IP，即192.168.151.1。

        如果disable：内层源IP使用下挂PC真实IP。

配置完毕后，生成隧道接口gre1

        ip link show gre1

                22: gre1@NONE: mtu 1476 qdisc noqueue

                link/gre 172.16.0.39 peer 10.2.2.2

        10.2.2.2：即Destination IP，对端WAN IP

        172.16.0.39：即本端WAN IP

还需gre1相关路由

        # ip route show table VpnPdn

        default dev gre1 scope link （下挂PC报文将经过gre1接口，进行GRE封装）

Linux实现

添加GRE L3 tunnel命令:

        #grename=gre1

        ip tunnel add $grename mode gre remote $remote_wan_ip local $local_wan_ipaddr ttl 2550

        ip link set $grename up

        ip addr add ${gre_tunnel_ip}/${gre_tunnel_ip_mask} dev $grename

        ip route flush cache

        主要还需添加对应路由表

        若支持Tunnel NAT

                iptables -t nat -A vpn_nat -o gre1 -j MASQUERADE

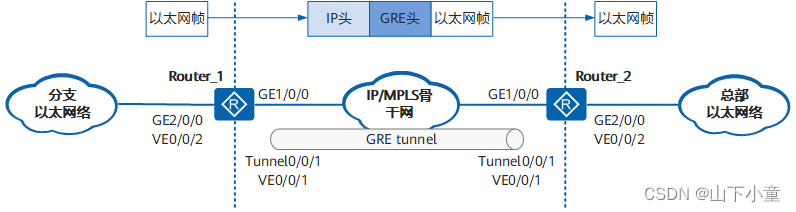

4. GRE L2

即Ethernet over GRE

可学到隧道对端设备的ARP

GRE L2除了封装以太网帧，还可以封装PPP，如PPTP数据报文。

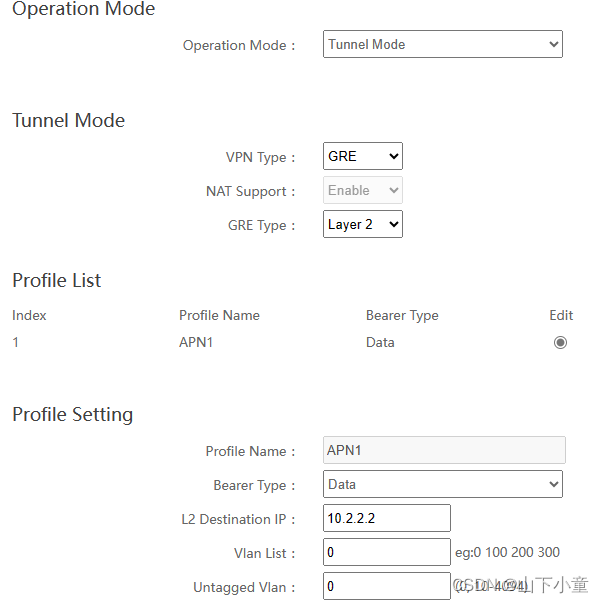

配置界面

配置后，下挂设备访问1GRE L2抓包如下:

        可知gre内部封装的是以太网帧。

最后生成接口gretap1

        #ip link show gretap1

        25: gretap1@NONE: mtu 1462 qdisc pfifo_fast master br0 state UNKNOWN qlen 1000

        link/ether 36:28:36:ae:c4:bc brd ff:ff:ff:ff:ff:ff

为简化此处不介绍GRE L2 + VLAN功能。

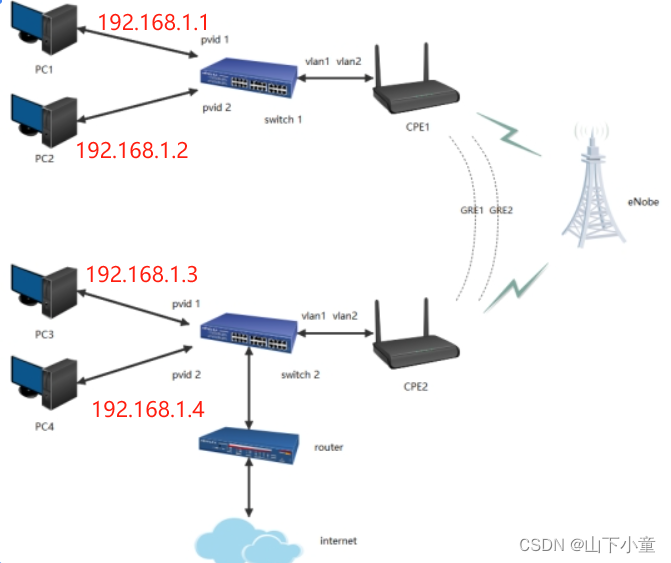

组网拓扑

PC1-PC4在同一网段，都可通过图中router的DHCP分配IP。

CPE1和CPE2均有两个WAN IP，每个WAN网段不一样，每个WAN建立一个GRE隧道，每个隧道对应不同pvid。

最终：PC1和PC3 在同一VLAN ，二层互通。

        PC2和PC4 在同一VLAN ，二层互通。

        PC1 和PC4不通。PC2和PC3不通。

Linux实现

ip link add name [name] type [type]：

        vlan

        veth: 虚拟以太网接口

        bridge: 网桥

        vxlan：vxlan

        ip6tnl: 虚拟隧道接口 IPv4 | IPv6 over IPv6

        gre: 基于IPv4的GRE隧道

        gretap: 基于 IPv4 的GRE L2隧道

        ip6gre: 基于 IPv6 的GRE隧道

        ip6gretap: 基于 IPv6 的GRE L2隧道

# brctl show

bridge name bridge id         STP enabled         interfaces

br0         8000.00000000         no                         eth0

                                                                                wlan0

                                                                                gretap1

创建一个单APN带VLAN的GRE L2 tunnel:

        grename=gretap1

        ip link add $grename type gretap remote $gre_remote_ip local $gre_local_ip ttl 255 nopmtudisc

        ip link set dev $grename up

        brctl addif br0 $grename

        vconfig add $grename $gre_l2_untagged_vlan(pvid) //生成gretap1.0接口

        ip link set dev $grename.$gre_l2_untagged_vlan up

        brctl addif br0 $grename.$gre_l2_untagged_vlan

        echo 1 > /proc/sys/net/bridge/bridge-nf-filter-vlan-tagged

ip link添加以太网接口，命令举例：

        ip link add eth1 type ethernet
