实验目的 1.核心A下面的终端不能访问核心B下面的终端 但可以访问服务器
2.核心B终端可以访问核心A下面的服务器但不能访问其他设备
3.都可以上外网

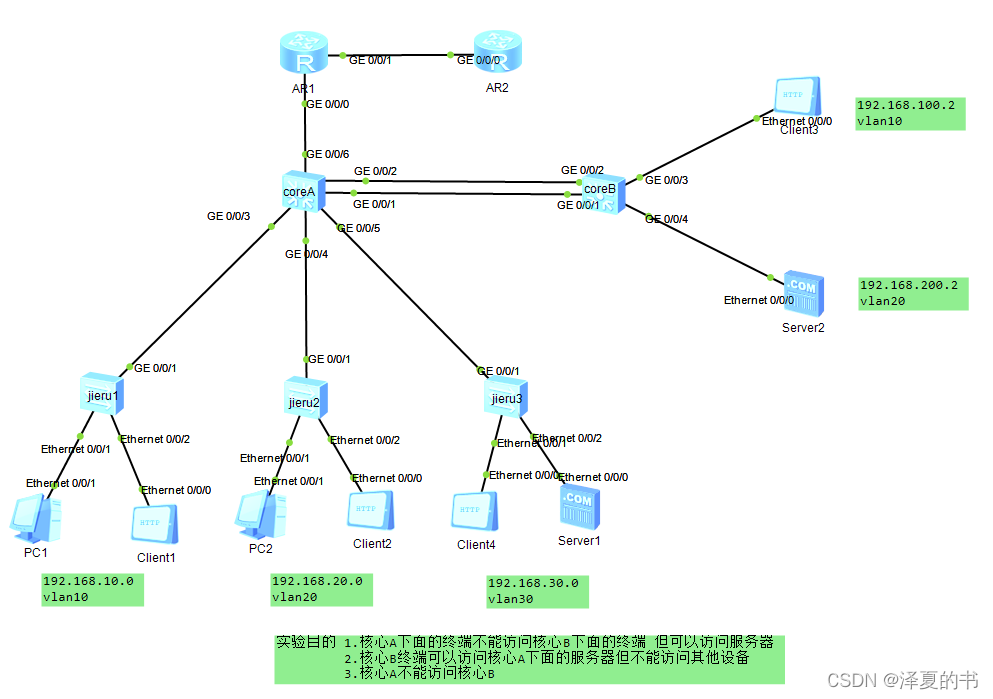

注意的点,在了解客户需求后,我们根据客户要求 根据图中 核心A 下面分别是三个接入交换机,对应三个vlan 分别是 10 20 30 我们的目的就是三个vlan里面的流量去访问核心B下面终端都要拒绝,但可以访问核心B的服务器。下面我们来配置ACL
核心A上面的配置
#
acl number 3000
rule 5 deny ip source 192.168.10.0 0.0.0.255 destination 192.168.100.0 0.0.0.255
#
//这个是限制vlan10的流量 拒绝访问核心B的客户端流量//
#
acl number 3001
rule 10 deny ip source 192.168.20.0 0.0.0.255 destination 192.168.100.0 0.0.0.255
#
//这个是限制vlan20的流量 拒绝访问核心B的客户端流量//
#
acl number 3002
rule 3 permit ip source 192.168.30.2 0 destination 192.168.100.2 0
rule 5 deny ip source 192.168.30.0 0.0.0.255 destination 192.168.100.0 0.0.0.255
#
//这个是限制vlan30的流量 拒绝访问核心B的客户端流量,这里有一点很重要也是很细节的部分,因为核心A的服务器在vlan30的流量地址里,所以我们需要允许核心B的客户端来访问的时候,我们要允许它通过,不然核心B客户端是访问不了核心A的服务器的。
下面我们用简化流策略来实现流量过滤在 全局下也可以在接口下,这里我们在全局vlan里调用最为合适
#
traffic-filter vlan 10 inbound acl 3000
traffic-filter vlan 20 inbound acl 3001
traffic-filter vlan 30 inbound acl 3002
#

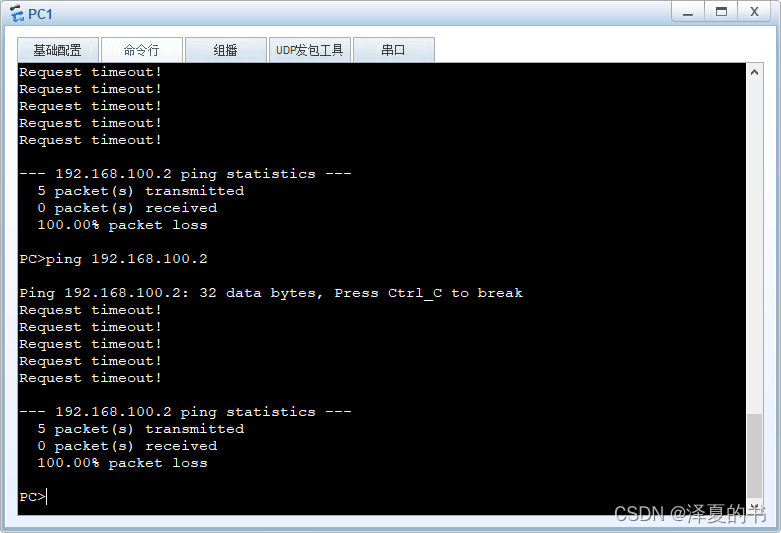

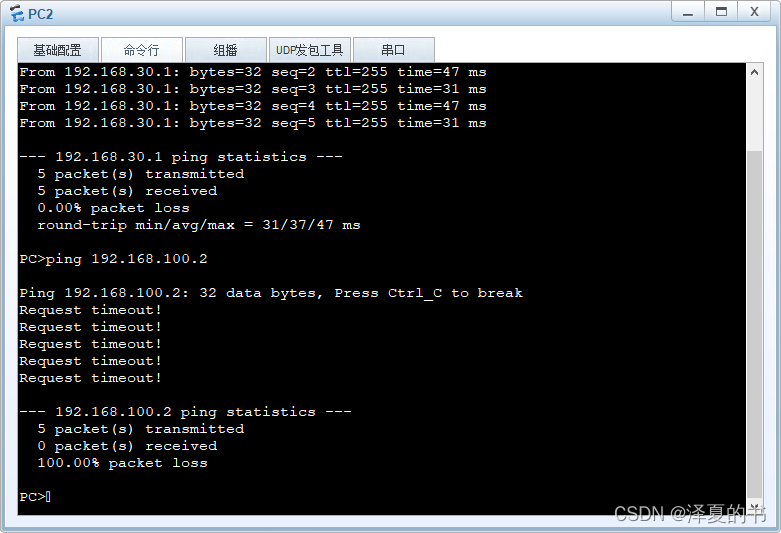

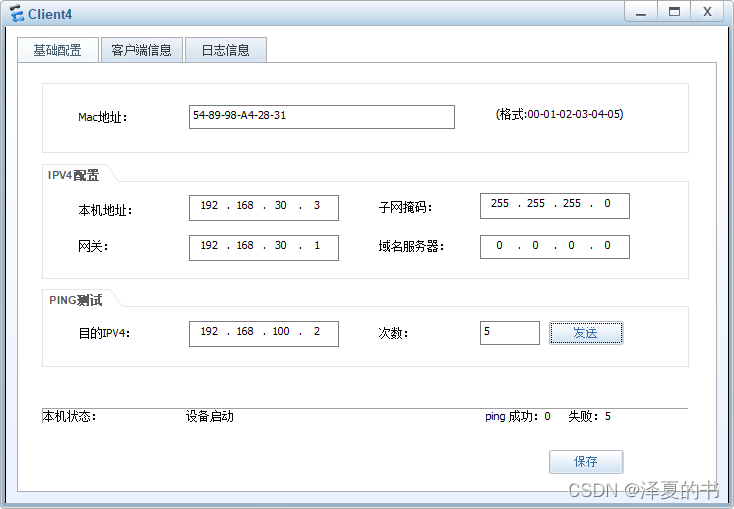

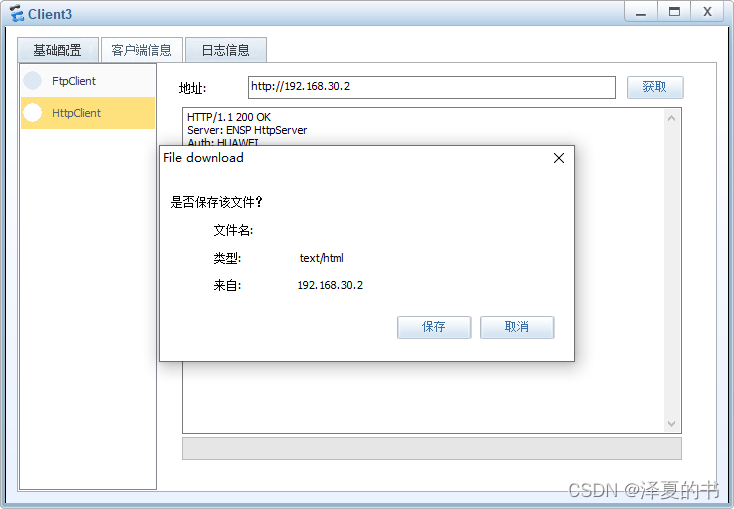

配置完后就可以正常互通答到客户的要求了。
排版有点差 ,不是特别清楚,希望大家不要见怪,有不懂的朋友可以给我留言,有空会回复大家的。
