VGA接口辐射超标怎么办？

原创   金工电磁

 一   前言

       VGA接口是显示产品常用接口，PC，显示器，服务器，DVR等电子产品都会用到，VGA也是RE辐射测试经常出问题的接口，可能有人会问：“VGA不是模拟信号视频接口嘛，为什么辐射会出问题，一般不都是数字接口有问题嘛”这个问题要想解答，首先要从VGA信号的特征去分析。

二VGA信号特征

VGA（Video Graphics Array）视频图形阵列是 IBM 于1987年提出的一个使用模拟信号的电脑显示标准。VGA具有分辨率高、显示速率快、颜色丰富等优点。VGA 接口不但是CRT 显示设备的标准接口，同样也是 LCD 液晶显示设备的标准接口，具有广泛的应用范围。

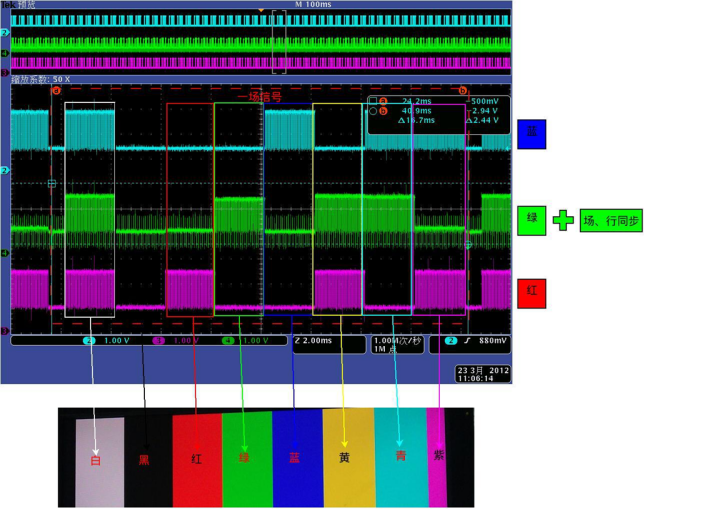

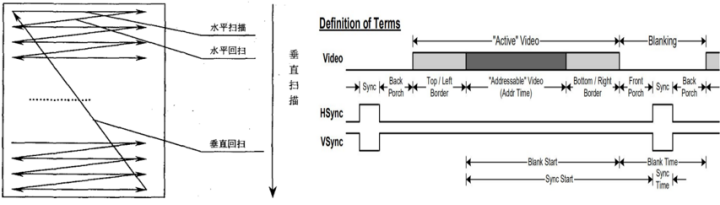

使用原理：显示器扫描方式分为逐行扫描和隔行扫描：逐行扫描是扫描从屏幕左上角一点开始，从左向右逐点扫描，每扫描完一行,电子束回到屏幕的左边下一行的起始位置，在这期间，每行结束时，用行同步信号进行同步；当扫描完所有的行，形成一帧，用场同步信号进行场同步，并使扫描回到屏幕左上方，开始下一帧。隔行扫描是指电子束扫描时每隔一行扫一线，完成一屏后在返回来扫描剩下的线，隔行扫描的显示器闪烁的厉害，会让使用者的眼睛疲劳。

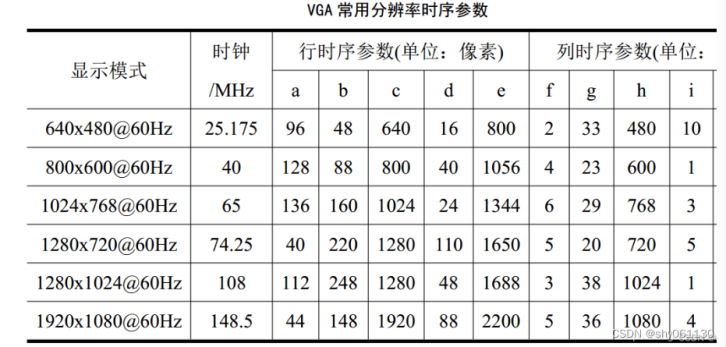

行场同步方式，及以VGA常用时序参数如下；

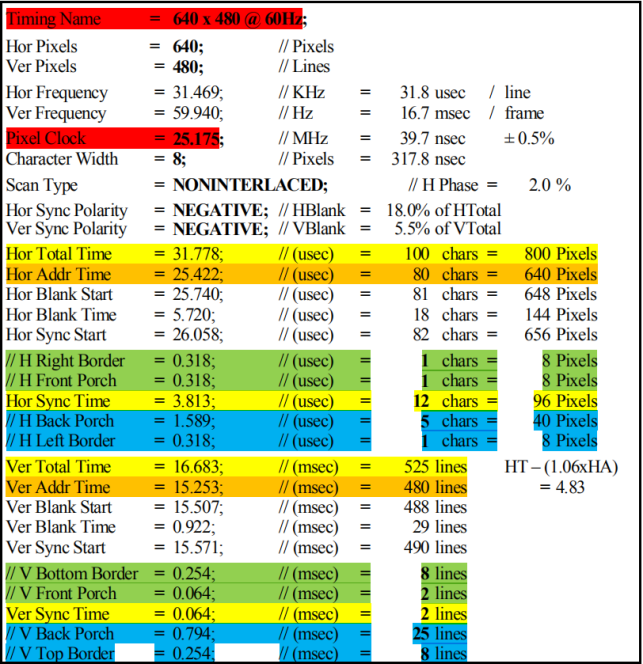

以640*480@60Hz为例具体参数规格如下：



由以上信号特征分析可知：

1. VGA存在周期性信号：像素时钟高达几十MHZ，属于高频时钟、行同步信号KHZ级也存在辐射风险，场同步信号HZ级的无辐射风险；
2. 不同的分辨率像素时钟是不一样的，所以EMI测试一般要求测试不同分辨率的模式；

三   VGA接口辐射问题

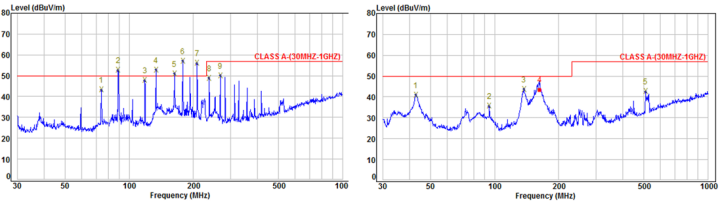

         VGA接口虽然是模拟接口，但根据上面分析的信号特征来看，VGA口可能在像素时钟的频点、驱动芯片参考时钟的基频以及倍频超标，也有可能在行时钟频点形成包络超标，如下图所示。

 四   设计方案

        电路防护滤波方案如下图，TVS用于防止静电和热插拔。滤波采用pi 型滤波这里电感也可以用22欧姆电阻替代，电容33pF。这个滤波电路基本上也不能再往上调了要满足VGA协议要求，再调大会影响图像质量。如果还是有RE辐射问题，就需要采用较好的VGA线缆了，毕竟线缆是辐射的天线。

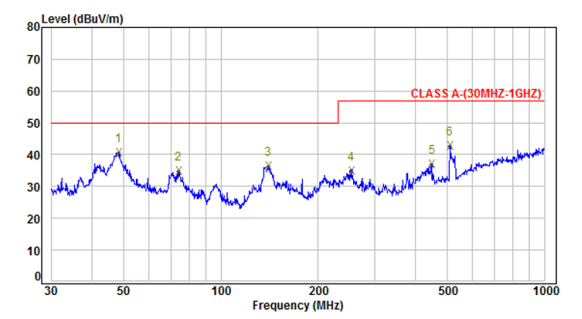

 要想有较好的EMI性能，VGA线缆需要做好：阻抗控制、双层屏蔽、接头马口铁全屏蔽，这里我们采用鸿硕大厂的JGvga101这款线缆配合测试如下图，电路设计好加好的线缆，RE辐射基本上没有瓶颈。

 五   总结

       针对VGA时钟辐射问题，做到以下几点，基本上没有问题。

 1、PCB走线阻抗要连续，R\G\B信号需要进行包地隔离；

 2、RGB及行场同步信号采用pi型滤波抑制辐射；

 3、好的VGA电缆(型号JGhdmi101)可以降低20dB以上，减少单板和结构屏蔽上的成本投入；

 4、VGA电缆整个链路都要保持较好的屏蔽性能；

PS: 需要了解更详细细节可以给我私信或留言。
