1、电容的类型
-
1.1、陶瓷电容:
- 具有体积小、高频特性好、ESR 低等优点,适用于高频滤波和去耦,如在芯片电源引脚附近放置的 0.1μF、0.01μF 等小容量陶瓷电容,可有效滤除高频噪声.
-
1.2、铝电解电容:
- 容量大,能承受较大的纹波电流,常用于低频滤波和电源储能,如在电源输出端常使用的几百 μF 甚至数千 μF 的铝电解电容,可平滑输出电压中的低频纹波,但它的 ESR 相对较高,高频特性较差.
-
1.3、钽电解电容:
- 性能介于陶瓷电容和铝电解电容之间,容量较大,ESR 较低,滤波效果好,且体积较小,但耐压值相对较低,价格较高,常用于对体积和性能有要求的中低频滤波电路.

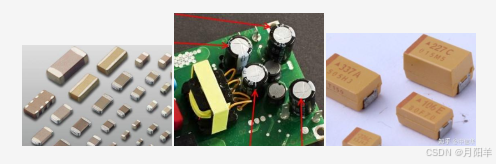

电容图片:
分别为陶瓷、铝电解、坦电解电容。
参考的电容值选取:

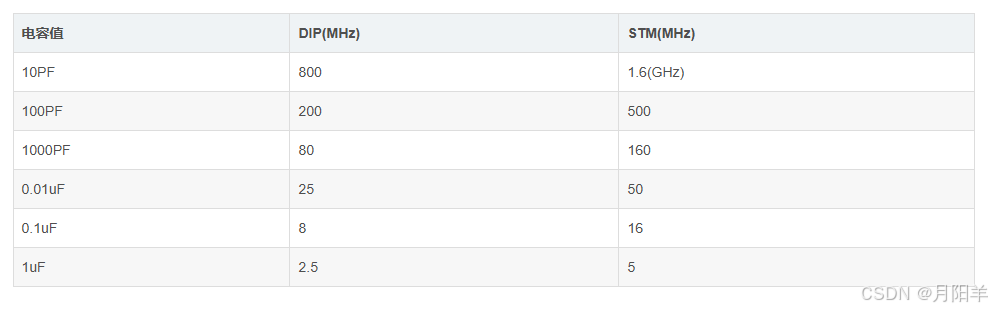

至于到底用多大的电容,这是一个参考电容谐振频率,不过仅仅是参考而已,老工程师说主要靠经验.

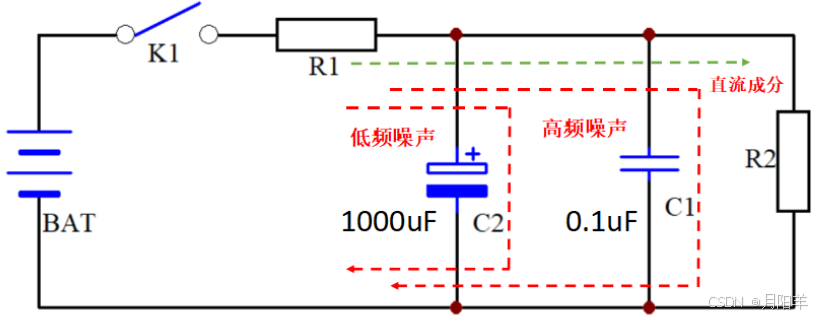

更可靠的做法是将一大一小两个电容并联,
一般要求相差两个数量级以上,以获得更大的滤波频段。来源参考:
PCB制版电容选择:
一般的10PF左右的电容用来滤除高频的干扰信号,0.1UF左右的用来滤除低频的纹波干扰,还可以起到稳压的作用。
2、电容的参数
- 容值:根据滤波电路的具体要求来选择。一般来说,低频滤波需要较大的容值,如在市电滤波或变压器整流后的滤波电路中,常用 4.7μF、10μF 等较大容值的电容;而高频滤波则使用较小的容值,如 0.1μF、0.01μF 等,用于滤除高频干扰和尖峰信号。在一些复杂的滤波电路中,还会采用多个不同容值的电容并联,以获得更宽的滤波频段.
- 耐压:电容的耐压值应大于其工作电压,一般建议选择耐压值为电路电压的 1.5 倍至 2 倍左右,以确保电容在工作过程中的可靠性,避免因电压过高导致电容损坏.
- ESR:等效串联电阻会影响电容的滤波效果和效率,ESR 越低,滤波效果越好,因此在高频滤波或对滤波性能要求较高的电路中,应尽量选择 ESR 低的电容.
- 纹波电流:对于承受较大纹波电流的滤波电容,需要根据电路中的实际纹波电流大小来选择具有相应纹波电流承受能力的电容,否则可能会导致电容过热甚至损坏.
- 寿命:铝电解电容的寿命受温度影响较大,温度每升高 10℃,寿命约减少一半,因此在设计时应避免将其放置在靠近热源的位置.

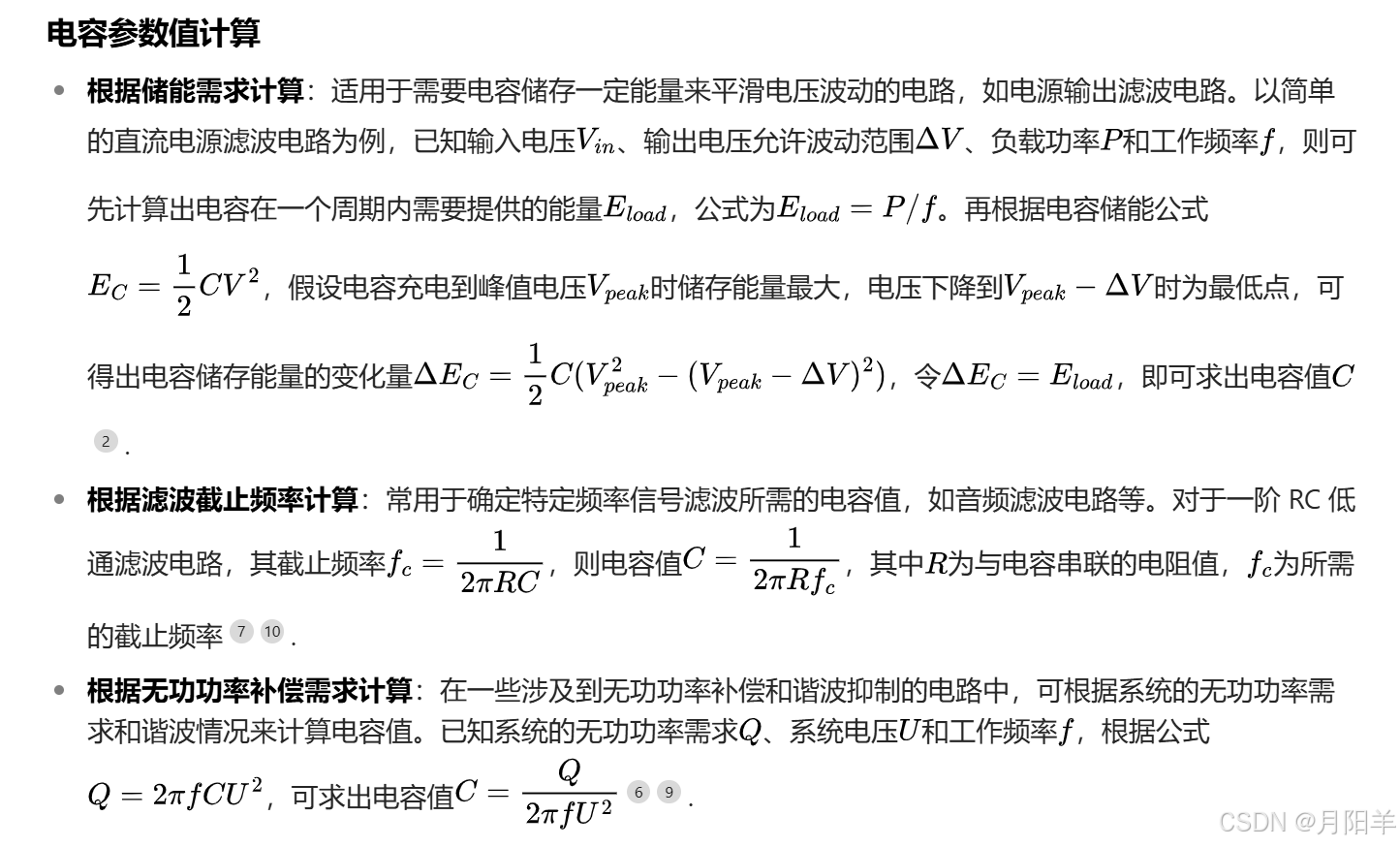

3、电容的参数计算
根据储能需求计算:适用于需要电容储存一定能量来平滑电压波动的电路,如电源输出滤波电路。
根据滤波截止频率计算:常用于确定特定频率信号滤波所需的电容值,如音频滤波电路等。
根据无功功率补偿需求计算:在一些涉及到无功功率补偿和谐波抑制的电路中,可根据系统的无功功率需求和谐波情况来计算电容值。
4、电源输出端,滤波电路、电容选型示例
问:12V转5V模块电源输出滤波电路中,一般用什么的电容,什么容值
答:在实际设计中,常常会同时使用小容量陶瓷电容和大容量铝电解电容,将它们并联在电源输出端,以实现对高频和低频噪声的全面滤波,获得更稳定的 5V 输出电压。
电容类型选择
- 陶瓷电容:在 12V 转 5V 模块电源输出滤波电路中,陶瓷电容是必不可少的。它具有低等效串联电阻(ESR)和良好的高频特性。由于开关电源模块(如 DC - DC 变换器)在工作过程中会产生高频开关噪声,陶瓷电容能够有效地滤除这些高频成分。一般会选用 X7R 或 X5R 材质的陶瓷电容,它们在较宽的温度范围和电压范围内性能稳定。
- 铝电解电容:铝电解电容的特点是容量大,适用于滤除低频纹波。在电源输出端,它可以平滑输出电压中的低频波动,使得输出电压更加稳定。不过,铝电解电容的 ESR 相对较高,高频性能不如陶瓷电容。
电容容值选择
- 小容量陶瓷电容(高频滤波):通常会选择 0.1μF - 0.47μF 的陶瓷电容。这些小容量电容主要用于滤除开关电源模块输出的高频开关噪声。它们可以快速地充放电,对高频信号呈现低阻抗,从而将高频成分旁路到地。例如,在电源芯片的输出引脚附近放置一个 0.1μF 的陶瓷电容,可以有效地减少高频噪声对后续电路的影响。

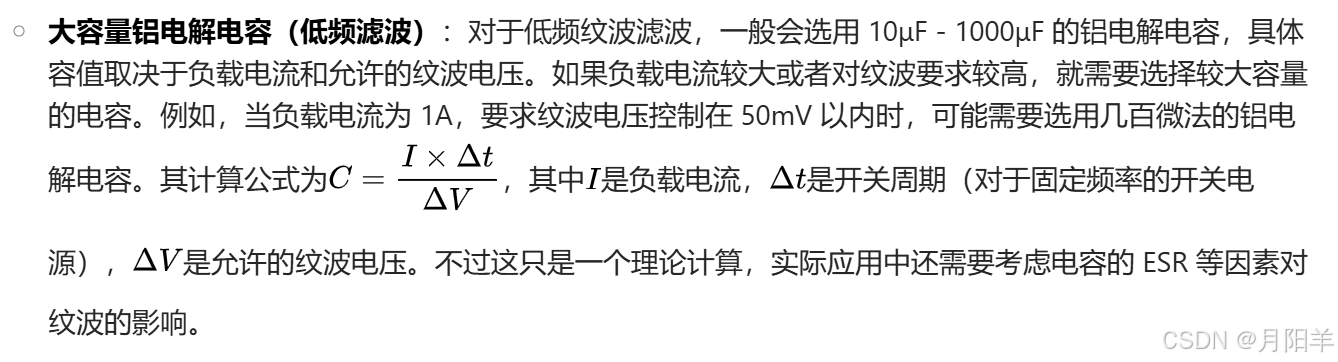

- 大容量铝电解电容(低频滤波):对于低频纹波滤波,一般会选用 10μF - 1000μF 的铝电解电容,具体容值取决于负载电流和允许的纹波电压。如果负载电流较大或者对纹波要求较高,就需要选择较大容量的电容。例如,当负载电流为 1A,要求纹波电压控制在 50mV 以内时,可能需要选用几百微法的铝电解电容。
5、电感的类型
- 功率电感:具有较大的电感值和较高的饱和电流,适用于功率电路中的滤波和储能,如在 DC-DC 变换器的输出端,可有效滤除开关频率及其谐波成分,平滑输出电流。
- 普通电感:电感值相对较小,主要用于信号滤波和一般的电路匹配,如在音频电路中,可滤除音频信号中的高频噪声。
- 共模电感:主要用于抑制共模噪声,常用于电源输入线或信号线上,对共模干扰信号有较好的抑制作用。
6、电感的参数
- 感值:滤波电感的感值选择需根据所滤除的噪声频率和电路的具体要求来确定。一般来说,电感值越大,对低频噪声的滤波效果越好,但同时也会增加电路的体积和成本,并且可能会影响电路的动态响应性能。对于高频噪声的滤波,可适当减小电感值,并结合电容组成 LC 滤波器来提高滤波效果。在一些开关电源电路中,还可根据电源芯片手册推荐的电感值来选择3.
- DCR:直流电阻会导致电感在通过电流时产生压降,从而影响电路的性能和效率,因此应尽量选择 DCR 小的电感,以降低功耗和提高电源转换效率.
- 饱和电流:电感的饱和电流必须大于电感在工作过程中可能流过的最大电流,否则当电感饱和时,其电感值将急剧减小,失去储能和滤波的作用,甚至可能损坏电路中的其他元件.
- 温升电流:温升电流越大,电感在工作时的发热越小,可靠性越高,因此在选择电感时,应根据电路的实际工作电流和散热条件,选择具有合适温升电流的电感.

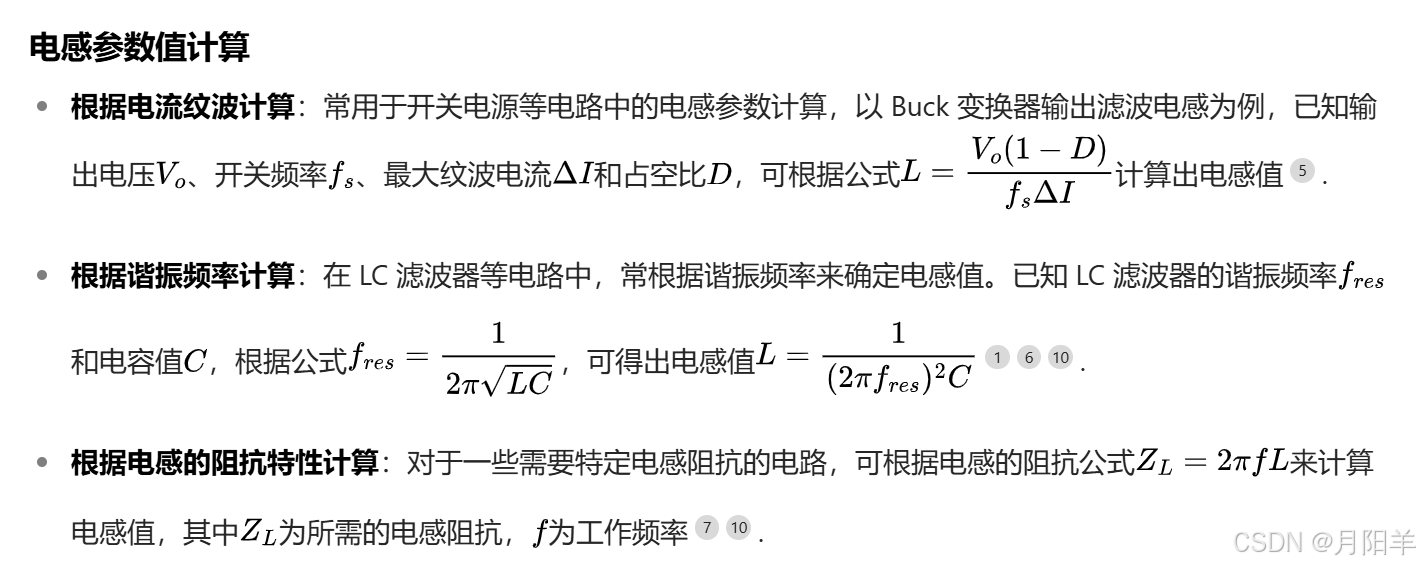

7、电感的参数计算
根据电流纹波计算:常用于开关电源等电路中的电感参数计算,以 Buck 变换器输出滤波电感为例
根据谐振频率计算:在 LC 滤波器等电路中,常根据谐振频率来确定电感值。
根据电感的阻抗特性计算:对于一些需要特定电感阻抗的电路
