谷歌切片和tms切片的区别以及经纬度转化成二者行列号的方法

我的原文：http://www.kingpika.top:5599/post/84

一、相同点：

首先二者的缩放级别zoom和瓦片数量都遵循下列表格，读者脑海中想必已经有画面了

Zoom	瓦片排列	瓦片总数
0	1 tile covers whole world	1 tile
1	2 × 2 tiles	4 tiles
2	4 × 4 tiles	16 tiles
n	2n × 2n tiles	22n tiles
12	4096 x 4096 tiles	16.777.216
16	Maximum zoom for OpenCycleMap (mostly)	232 = 4.294.967.296 tiles
17	Maximum zoom for Osmarender layer	17.179.869.184 tiles
18	Maximum zoom for Mapnik layer	68.719.476.736 tiles

看完这个表格，我们总结出三个公式：

公式1：瓦片总数=2^2*zoom

公式2:y轴总行数即y轴瓦片总数=2^zoom

公式3:x轴总行数即x轴瓦片总数=2^zoom

记住这三个公式，之后要用。



二、不同点：

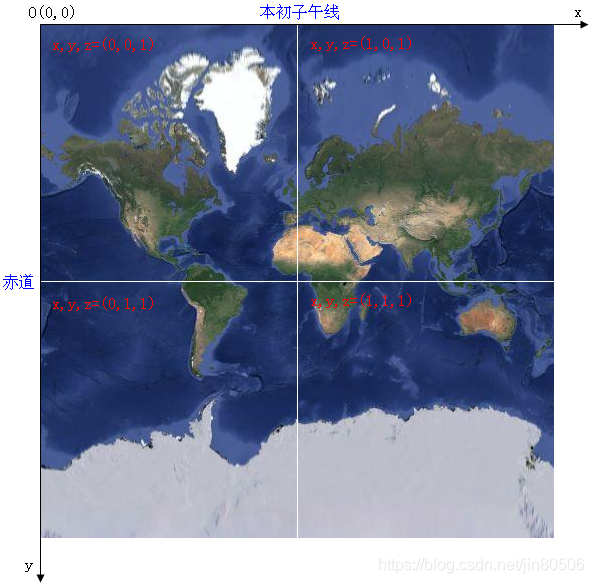

区别只有一个，就是谷歌的原点（x,y=0,0）在直角坐标系左上角（如下图），而tms在右上角，反映在计算时就是它们的经纬度转行列号之后行值y不同





接下来放上计算公式：

/**

     * 根据缩放级别和经纬度计算Google规则瓦片号

     */

    toxy:function (zoom,vlong,vlat) {

        var xlong = this.long2tile(vlong,zoom);

        var ylat = this.lat2tile(vlat,zoom);

        return [xlong,ylat];

        },

    /**

     * 根据缩放级别和经纬度计算TMS规则瓦片编号

     */

    totilexy: function (zoom,vlong,vlat) {

        var tilex = this.long2tileX(vlong,zoom);

        var tiley = this.lat2tileY(vlat,zoom);

        return [tilex,tiley];

        },



    tolonlat:function (vzoom,xlong,ylat) {

        var long = this.tile2long(xlong,vzoom);

        var lat = this.tile2lat(ylat,vzoom);

        return [long,lat]

        },



    long2tile:function (lon,zoom1) {

        tt = Number(lon);

        return (Math.floor((tt+180)/360*Math.pow(2,zoom1)));

        },



    lat2tile:function (lat,zoom2)  {

        return (Math.floor((1-Math.log(Math.tan(lat*Math.PI/180) + 1/Math.cos(lat*Math.PI/180))/Math.PI)/2 *Math.pow(2,zoom2)));

        },



    long2tileX:function (lon,zoom1) {

        tt = Number(lon);

        return (Math.floor((tt+180)/360*Math.pow(2,zoom1)));

        },



    lat2tileY:function (lat,zoom2)  {

        return ((1 << zoom2)-(Math.floor((1-Math.log(Math.tan(lat*Math.PI/180) + 1/Math.cos(lat*Math.PI/180))/Math.PI)/2 *Math.pow(2,zoom2)))-1);

        },

区别主要在lat2tile和lat2tileY 两个计算行值的公式，我们可以看到tms的行值=2^zoom（y轴总行数，见公式二）-谷歌行值-1



无论什么坐标系都要在此转成米制的平面坐标系（web墨卡托），然后根据屏幕分辨率即一像素对应的实际多少米，瓦片长宽，瓦片数来计算。

源代码戳：

https://github.com/LawAlias/loadLocalVectorTiles
