最后一次

1

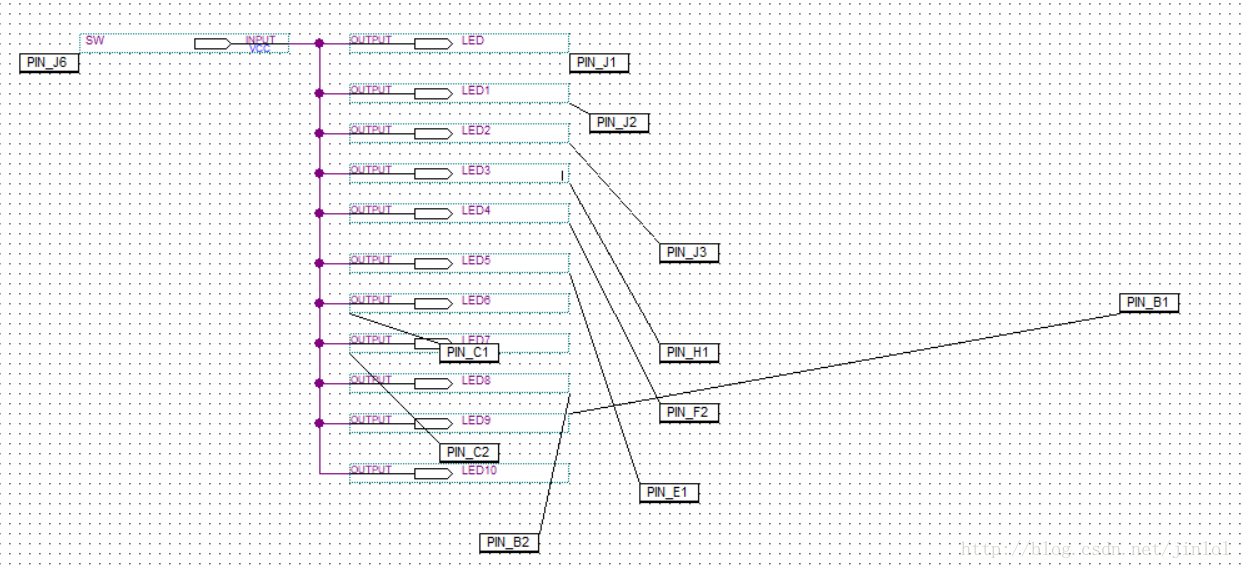

分配管脚并给出原理图
这里写图片描述

然后接着按照以前的程序编辑即可,最后下载到板子上面即可显示出结果。
2.1

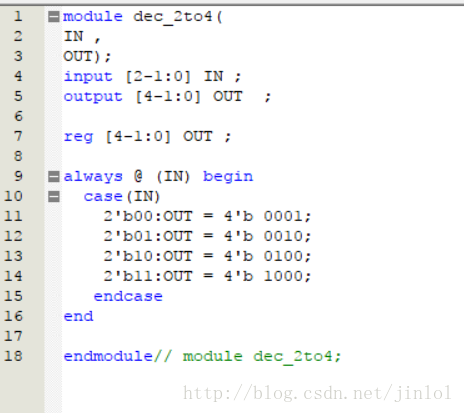

首先编写一段程序生成一个2-4译码器,给出程序
这里写图片描述

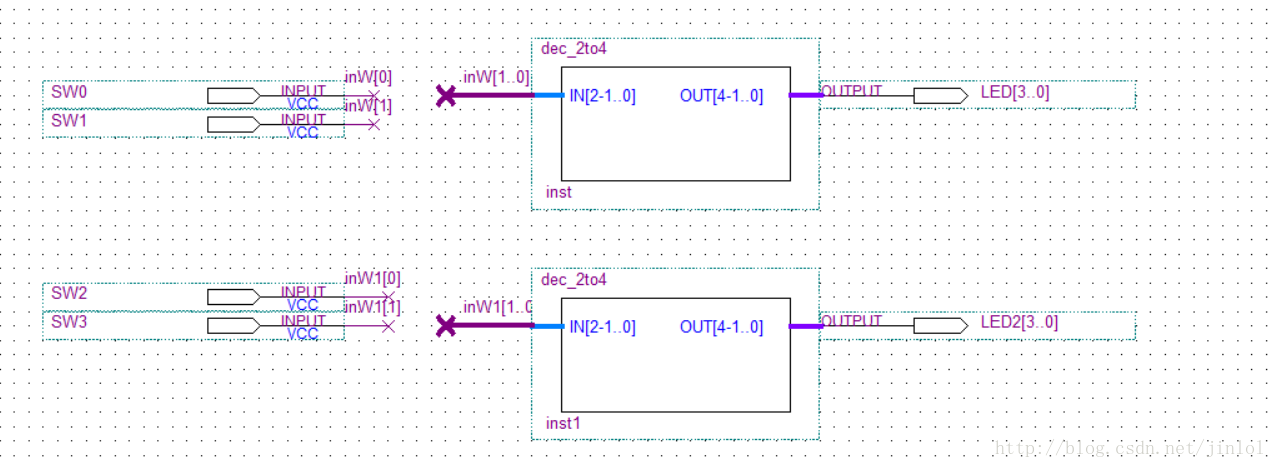

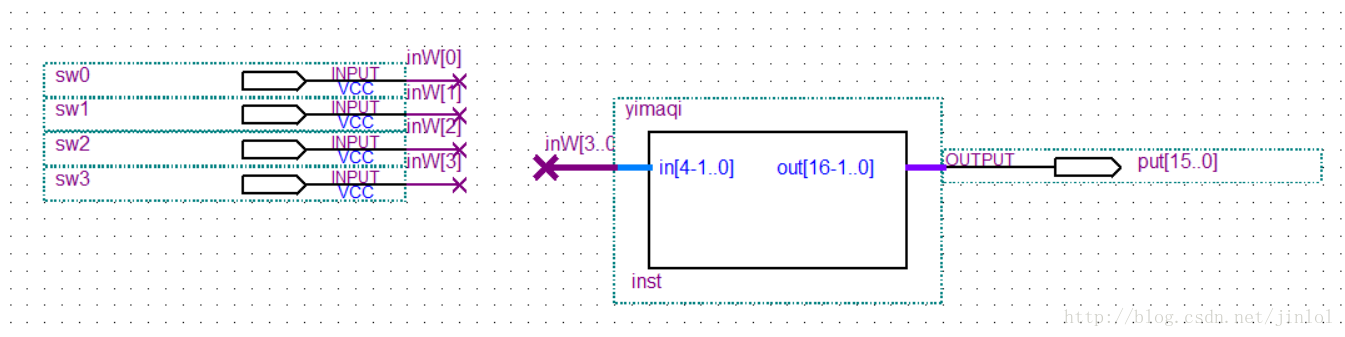

接着给出可以从本地调出这个2-4译码器,然后连接框图并分配管脚
这里写图片描述
最后下载到板子上面即可实现控制。
2.2

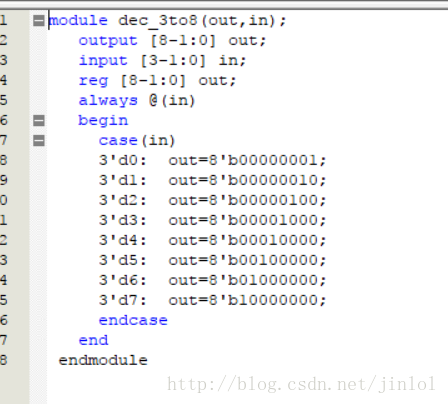

首先编写程序生成一个3-8译码器,给出程序
这里写图片描述

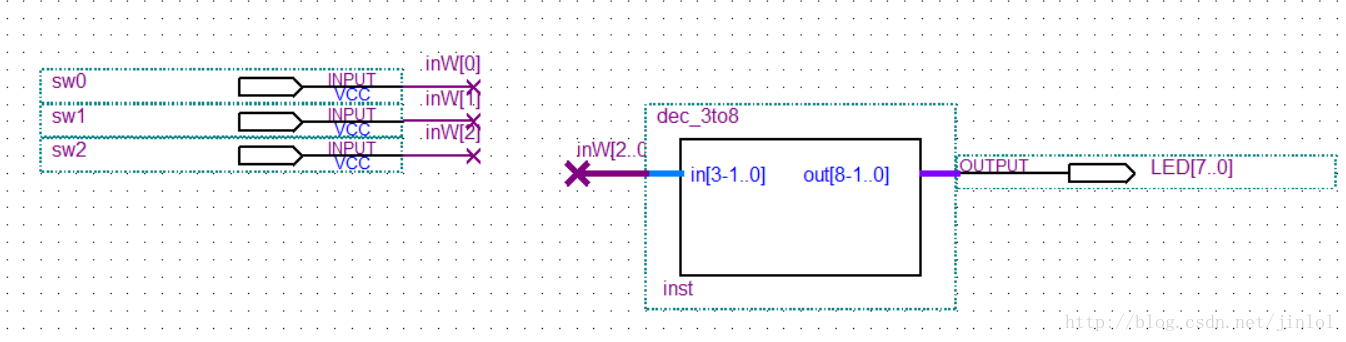

接着给出可以从本地调出这个3-8译码器,然后连接框图并分配管脚
这里写图片描述
最后下载到板子上面即可实现控制。
2.3

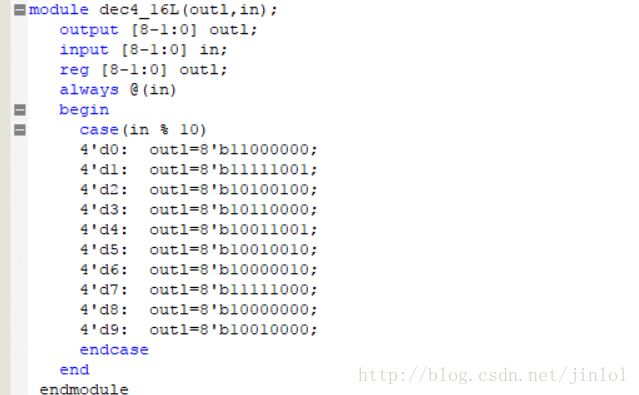

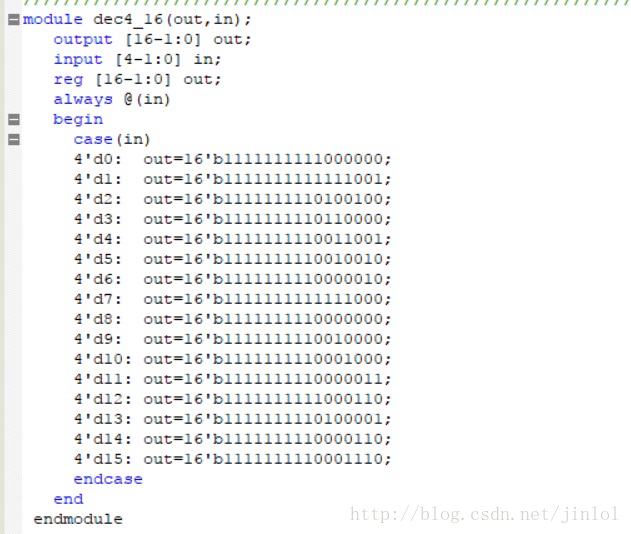

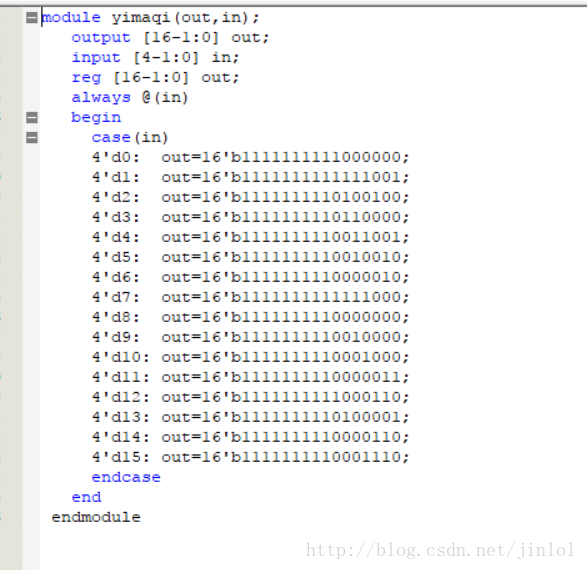

首先编写程序生成一个4-16译码器,给出程序
这里写图片描述

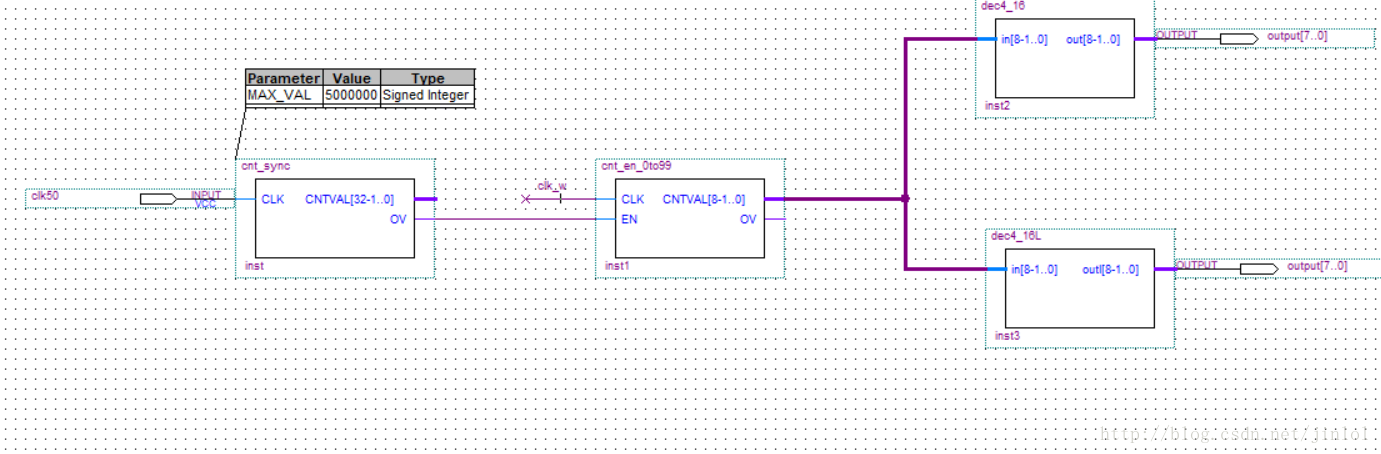

接着给出可以从本地调出这个4-16译码器,然后连接框图并分配管脚
这里写图片描述
最后下载到板子上即可实现控制
3.1

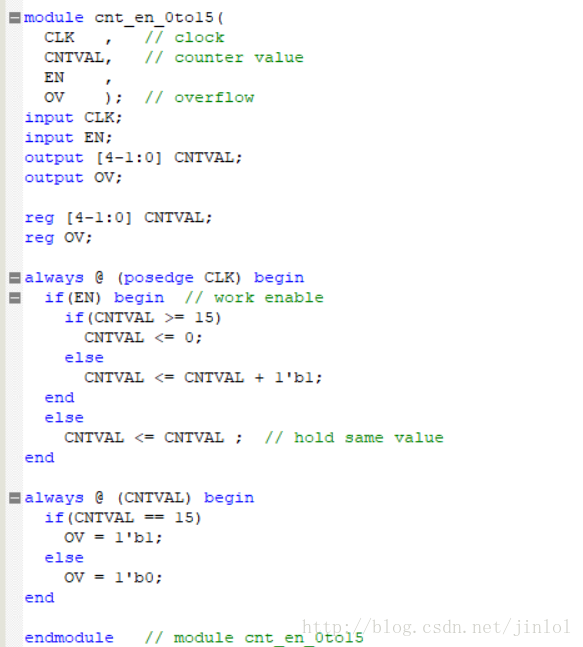

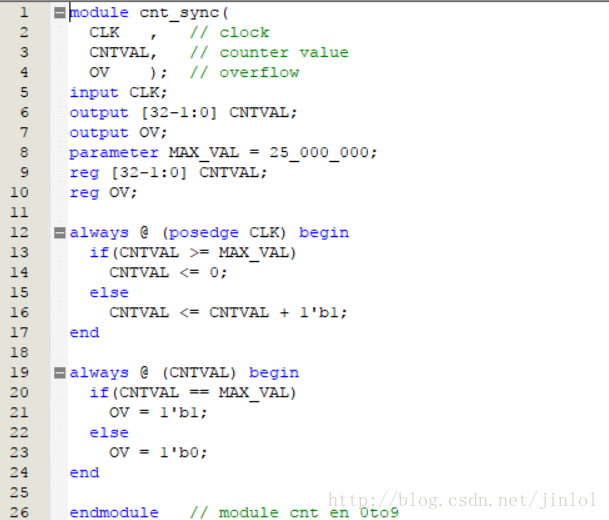

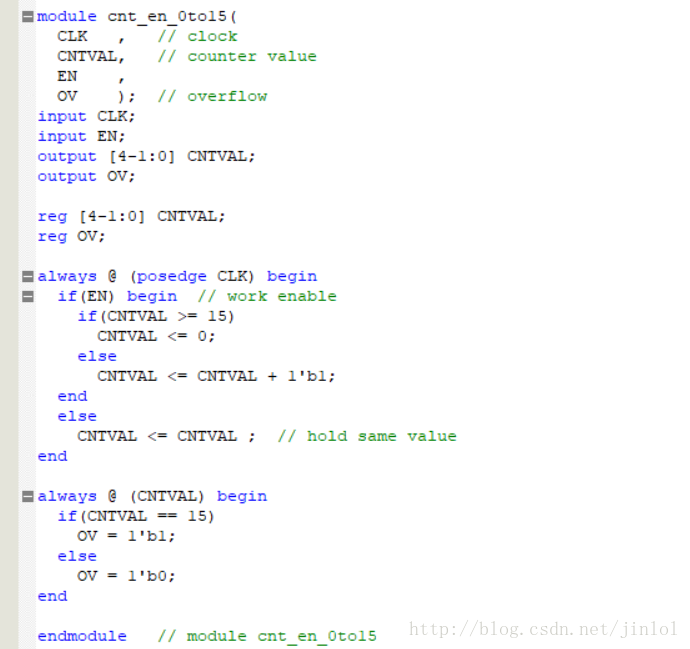

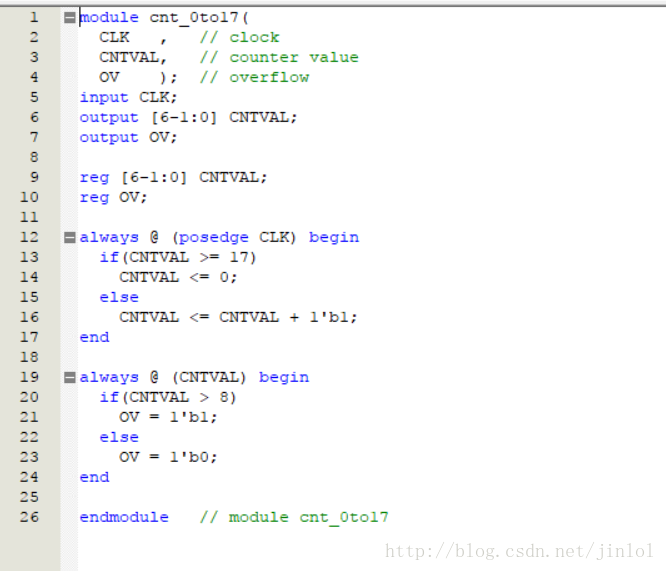

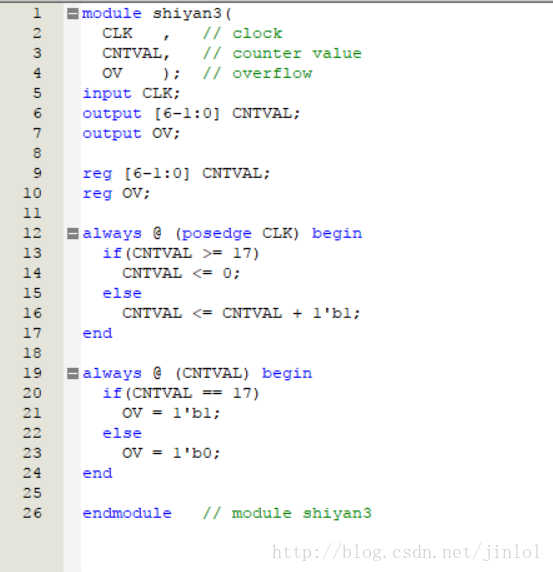

首先编写程序生成一个17进制计数器,给出程序
这里写图片描述

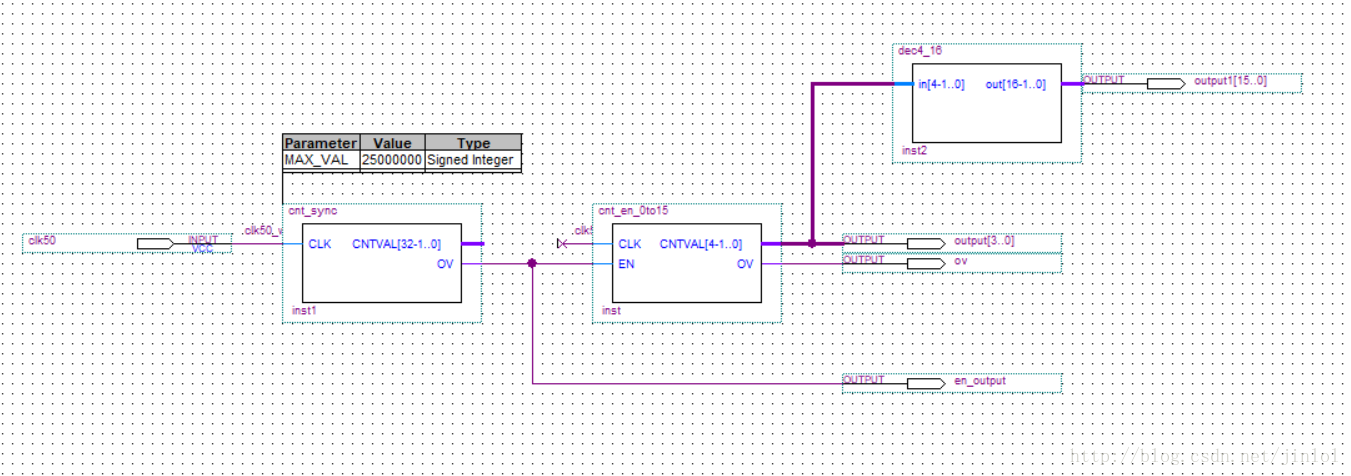

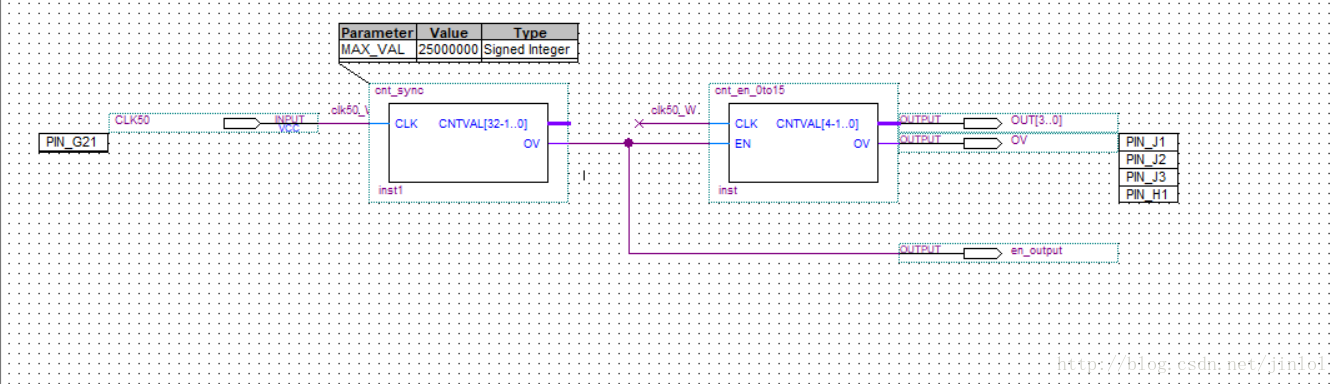

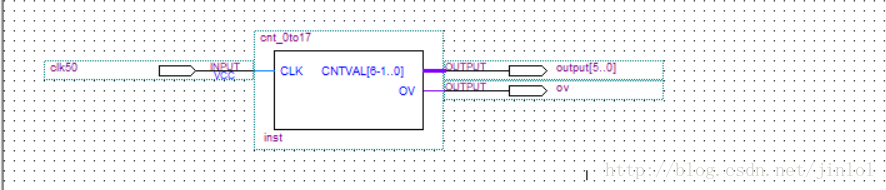

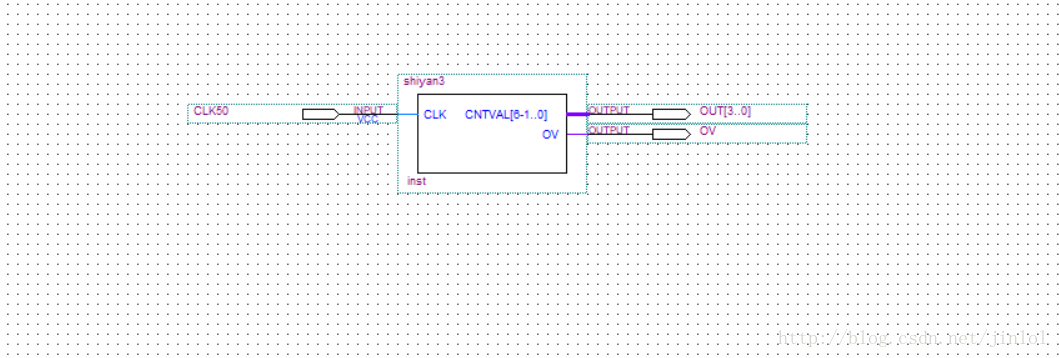

连接框图并分配管脚
这里写图片描述

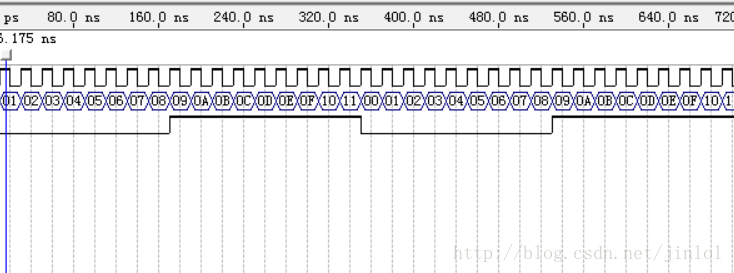

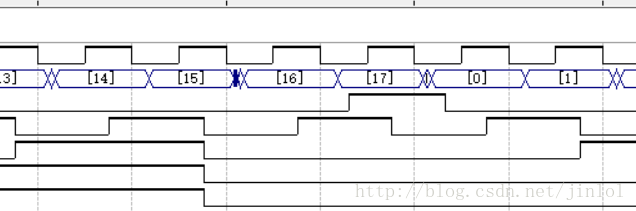

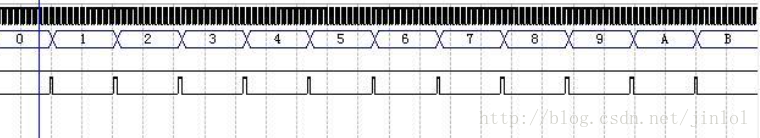

生成的波形
这里写图片描述

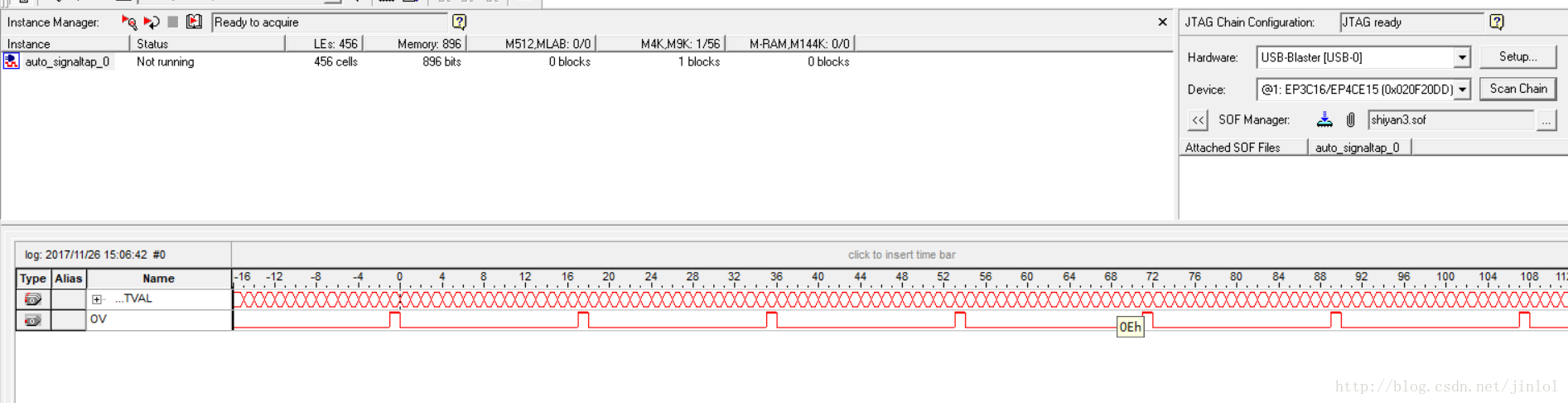

用SignalTap可以显示
这里写图片描述
3.2
程序
这里写图片描述
框图
这里写图片描述

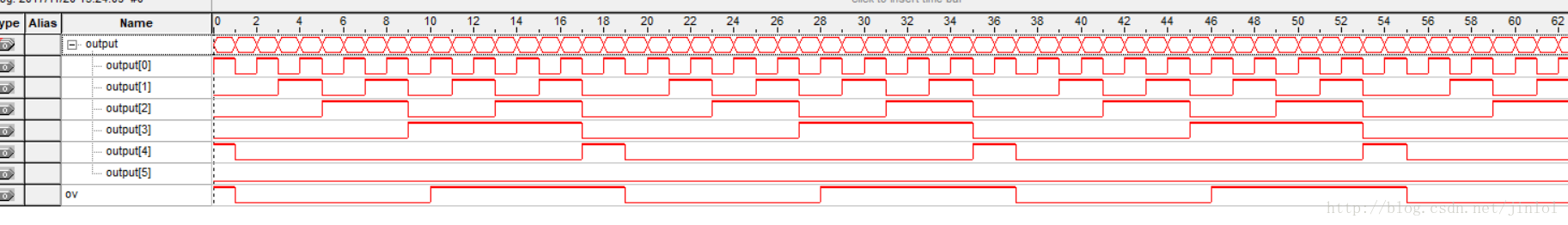

波形
这里写图片描述
用SignalTap显示
这里写图片描述
4.1

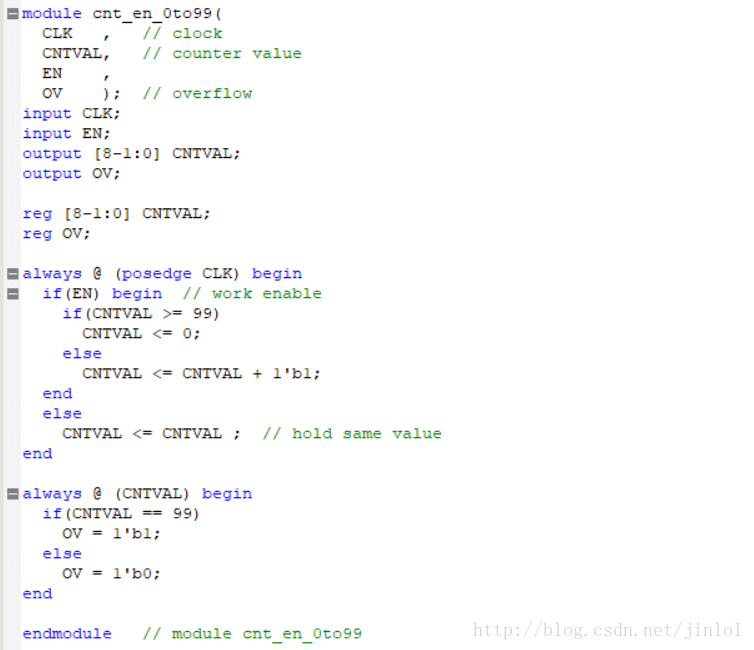

代码
这里写图片描述
这里写图片描述
框图
这里写图片描述

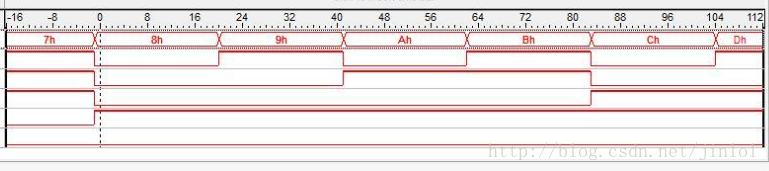

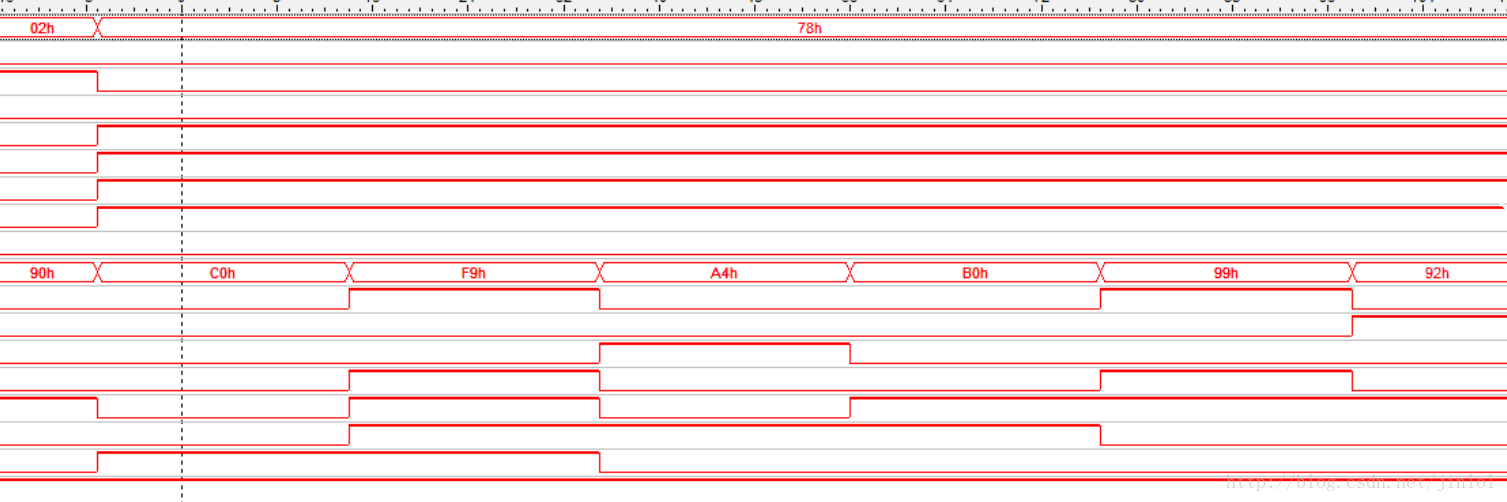

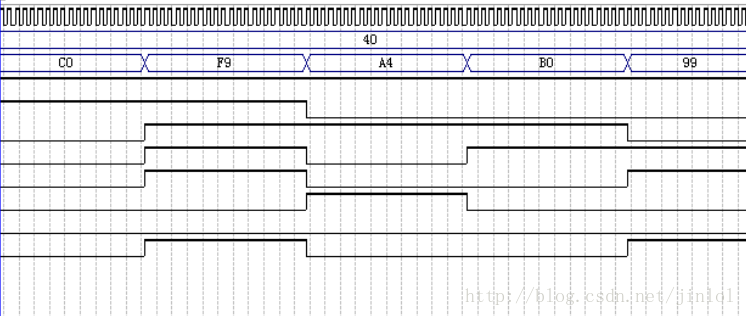

波形
这里写图片描述
4.2

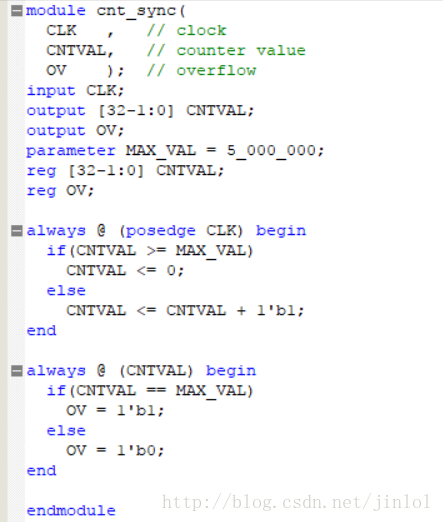

程序
这里写图片描述
这里写图片描述
这里写图片描述
框图
这里写图片描述
用SignalTap查看
这里写图片描述
4.3

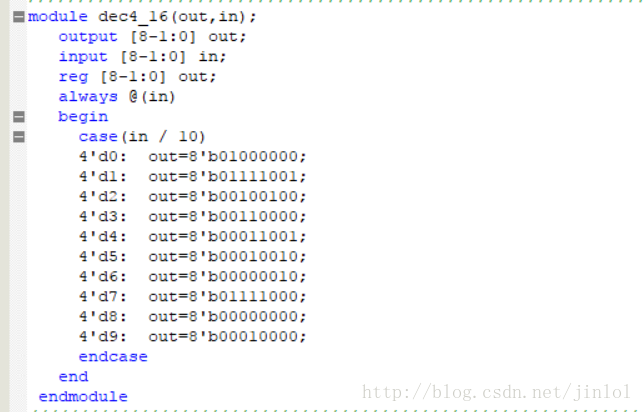

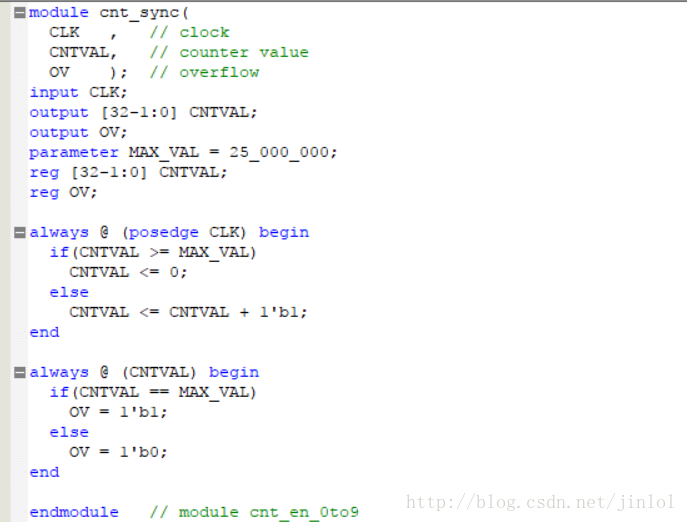

程序
这里写图片描述
这里写图片描述
这里写图片描述
这里写图片描述
框图
这里写图片描述
波形
这里写图片描述
这里写图片描述
5.1

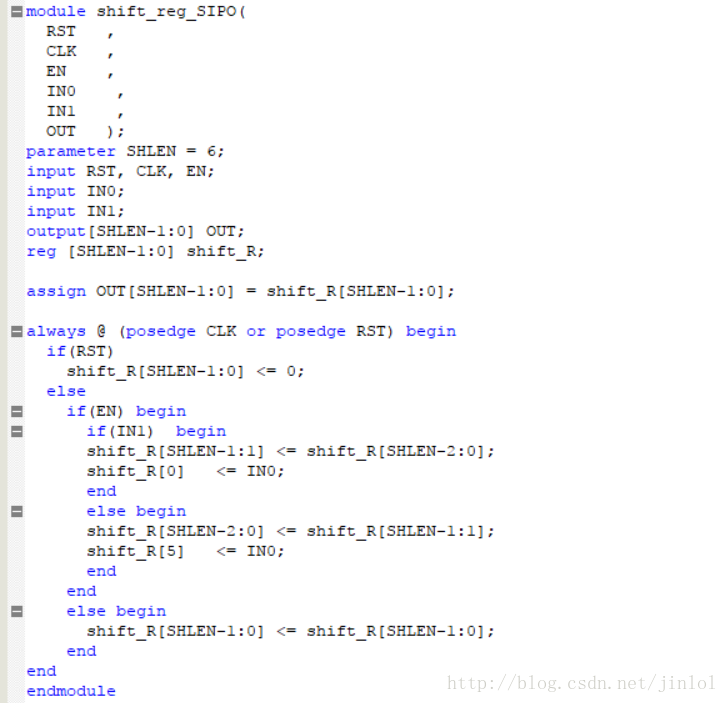

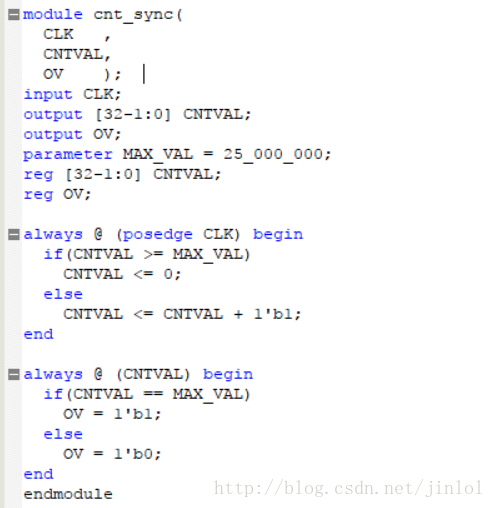

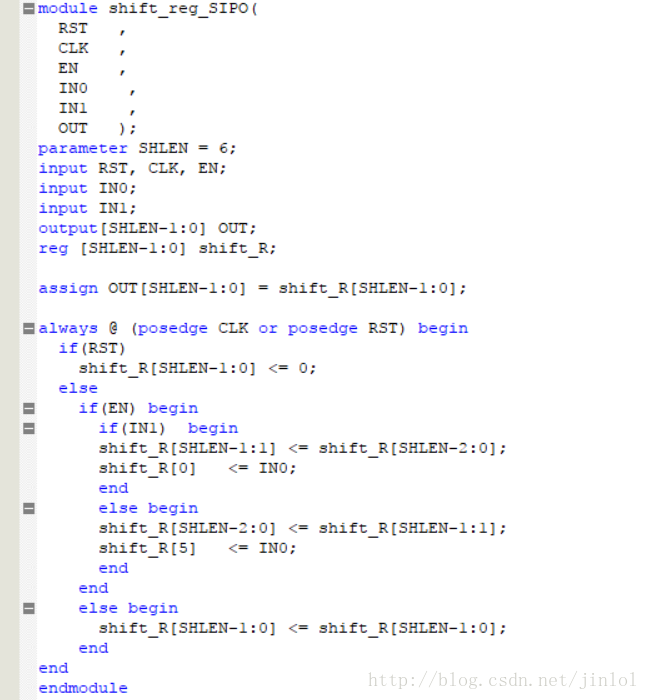

程序
这里写图片描述
这里写图片描述

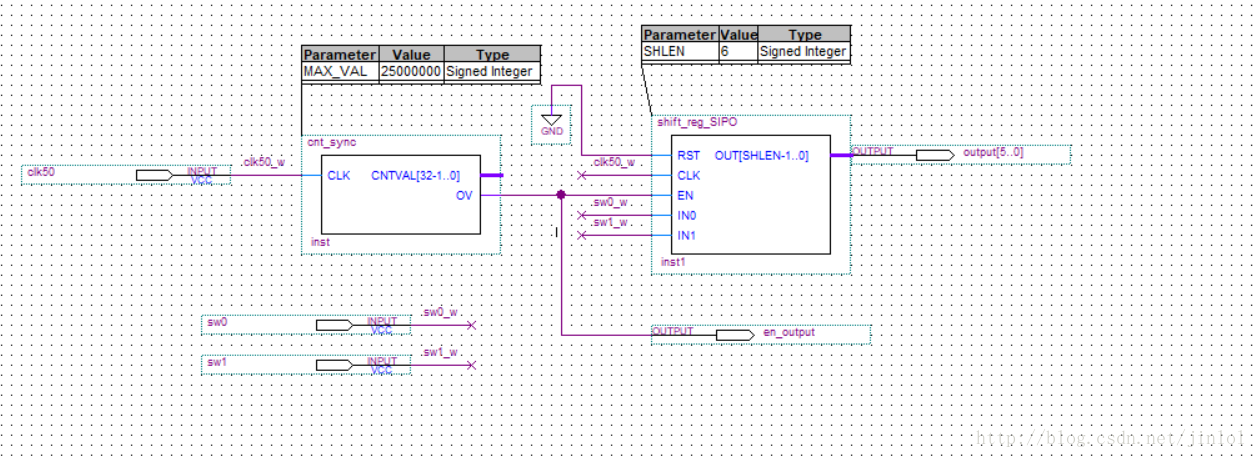

框图
这里写图片描述
当不拨动sw1时,拨上开关sw0,LED灯从左到右依次亮起,LEDG5->LEDG0
把开关sw0拨下来,灯从左到右依次熄灭。
当把Sw0拨上去时,情况恰好相反。保持Sw0拨上去的状态,把sw1拨上去,LED灯从右到左依次亮起,把开
关sw1拨下来,LED灯从右到左依次熄灭。
6

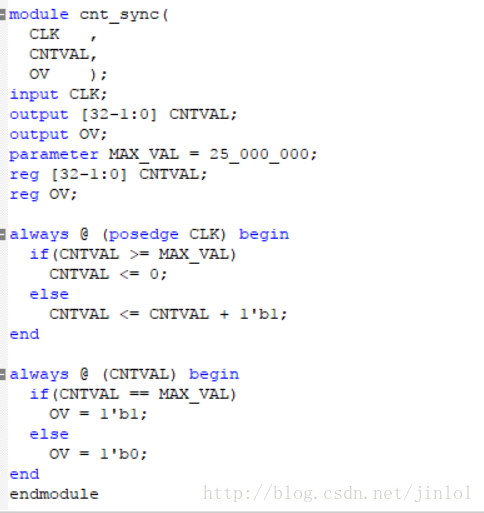

程序
这里写图片描述
这里写图片描述

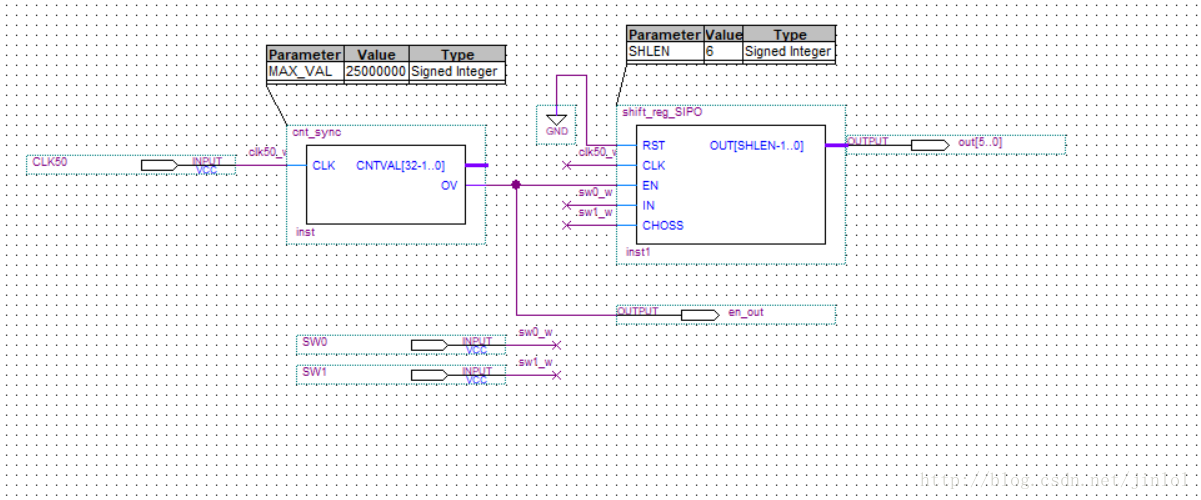

框图
这里写图片描述

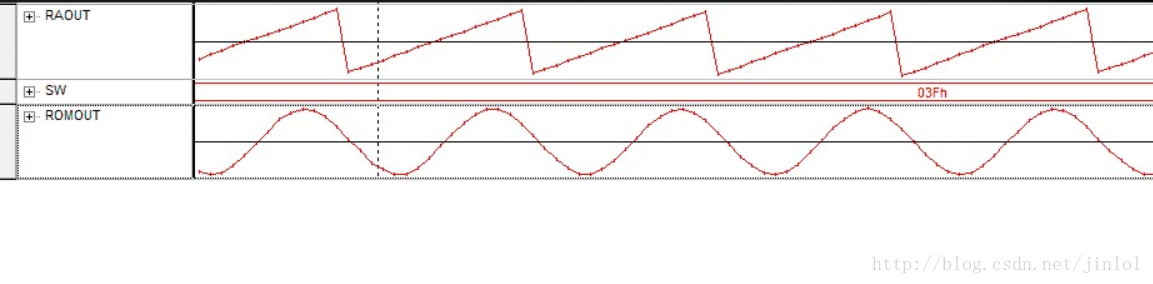

最终结果图:计数增量为03Fh(十六进制)时,即为63时,根据公式,正弦波频率约3.076MHZ
这里写图片描述
