制冷系统吸排气管路的设计

1. 吸气管路的设计
   由于流动产生的阻力损失,导致压缩机吸气口处的压力低于蒸发器出口处的压力。当吸气压力降低时，回气比容增大，压缩机的排气量减少，机组制冷量将会有损失。同时吸气管中还要维持足够高的制冷剂流速以使冷冻油能顺利返回压缩机。吸气管中温度低，冷冻油粘度大，冷冻油在吸气管中沿管壁流动。油在吸气管中的移动取决于吸气的比容和速度，即质量流量。当比容增大时，必须维持较高的速度以使油随制冷剂一起移动。水平管内额定最低流速推荐值是3.6米/秒，竖直管内额定最低流速推荐值是7.6米/秒。
   如果系统有能量调节，应按最小负载时的制冷量来选择吸气管尺寸。低压降与高流速的要求相矛盾，选型时应首先保证正常回油。以下两图分别为在不同制冷量与不同蒸发温度下保证回油的推荐最大吸气管尺寸。

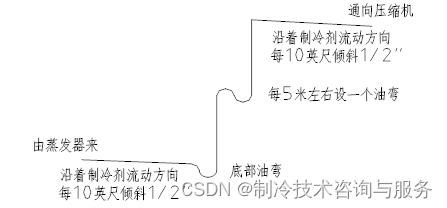

   水平管路应在流动方向向下倾斜，以利回油，斜度大约是每10英尺（3米）下降1/2英寸（1.27厘米）。制冷剂管路应尽可能短而直。
   为了方便吸气上升管中的回油，每5米左右上升管应设存油弯。为了避免储存过多的冷冻油，存油弯应尽可能的小。

   对于有能量调节的机组，若机组最大、 最小负载相差很大时，按最小负载来匹配吸气管会造成最大负载时制冷量损失很大，可以在控制逻辑是增加特定的回油循环运行来弥补，适当的增大吸气管径。也可以采用双升管的型式，如下图。两根管的截面积之和应等于最大负荷时同时满足气体流速和压降条件下的单根吸气管的截面积。细管的截面积满足最小负载时的流速和压降的要求。在最大负荷条件下，气体和油同时流过两根管，在低负荷条件下气体速度不足以携带油在两根管中流动。油将从制冷剂中析出
