制冷系统换热器分流方式的选择

1.毛细管分流

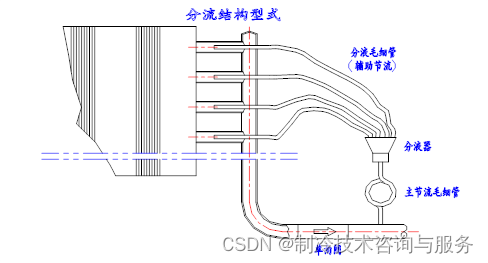

采用毛细管分流一方面可严格保证各分流路具有相近的阻力降；另一方面，分流毛细管可以辅助节流，使经过一次节流后进入分流管的制冷剂含有尽可能少的闪发蒸气或为仍为饱和液体，从两个方面保证分流的均匀性。下图为比较典型的毛细管分流，取消主节流毛细管更能制冷机的性能，匹配上比较困难。
图示翅片盘管作冷凝器使用时，冷凝液体直接通过单向阀，不通过图中毛细管；作蒸发器用时，制冷剂经过主毛细管一次节流后，再由分流毛细管分流。
2分流头分流

节流喷咀式分流头由分流头本体,节流喷咀组成。从热力膨胀阀出口的制冷剂液体，通过节流喷咀时，由于截面突然收宿，使制冷剂的动压升高，流速增加，流体通过喷咀后，在喷咀两侧形成压差，高速流动的气液两相制冷剂进入混合室后产生涡流，使气液两相的制冷剂充分混合，并均匀地分配到分液器各输出口。

对于两器都采用翅片式换热器的热泵机组，室内、外机都需要使用分流头，可以使用带旁通管的节流喷咀分流头。经初步试验效果也比较好。

3文丘里管型分流头

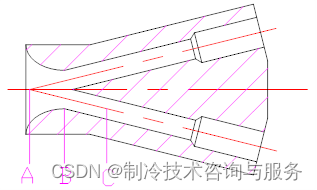

文丘里管型分流头结构十分简单，只有本体，不带其它零部件，但加工困难。从热力膨胀阀出口的制冷剂两相混合物，由分流头进口A流经收缩口B时，虽流速较高，压力降较大，但流线平顺，不与管壁脱离，使气液两相流体均匀地进入圆环形流道C中，由于管内收缩与扩张段采用平滑过渡，制冷剂在整个流动过程中不产生紊流，所以文丘里管型分流头阻力较小，对安装位置无特殊要求。
